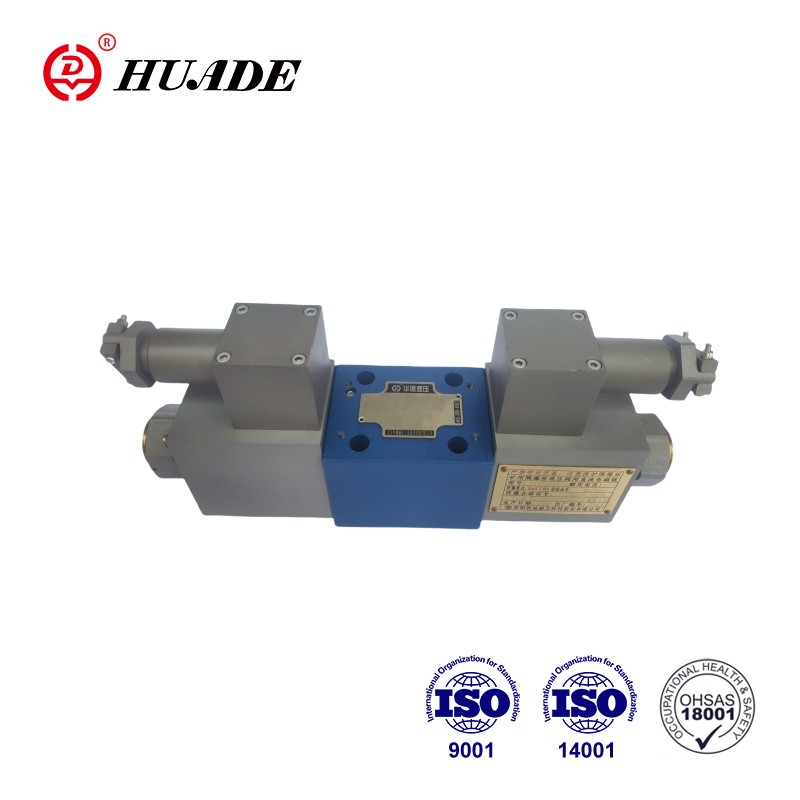

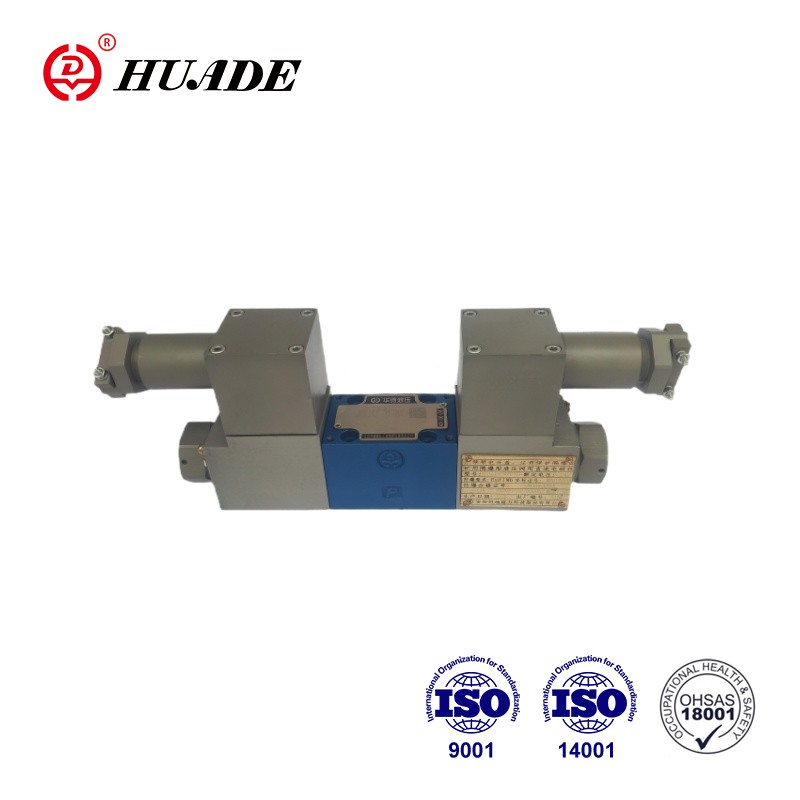

Взривозащитен пропорционален насочващ вентил 4WRA 10-2X е изработен от висококачествени устойчиви на корозия материали, а корпусът е изработен от взривоустойчиви материали, които могат ефективно да устоят на въздействието на експлозия и пламъчната ерозия. Взривозащитеният пропорционален насочващ вентил 4WRA 10-2X е преминал сертификацията CNEX. Взривозащитеният продукт на Huade получава постоянни похвали на пазара с високо качество и ниска цена.
| Хидравлични | |||
| Монтаж | По желание, за предпочитане хоризонтално | ||
| Номинален размер | 6 | 10 | |
| Тегло (кг) | 4WRA...2X | 2 | 6.6 |
| Номинален дебит Qvnom при △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Хистерезис (%) | ≤5 | ||
| Обхват на обръщане (%) | ≤1 | ||
| Чувствителност на реакцията (%) | ≤ 0,5 | ||
| Максимално работно налягане | Портове A,B,P (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Течност под налягане | Минерално масло (HL,HLP) по DIN 51524 | ||
| Други течности под налягане по заявка! | |||
| Температурен диапазон на околния въздух (℃) | 4WRA...2X | -20°C до 70°C (-4°F до 158°F) | |
| Диапазон на вискозитет (mm2/s) | 20 до 380 (за предпочитане 30 до 46) | ||
| Клас на чистота на течността | NAS1638 клас 9 или ISO 4406 клас 20/18/15 | ||
| Електрически | ||||
| 1) Данни за соленоида | ||||
| Тип напрежение | DC | |||
| Сигнал за командна стойност за 4WRA | ±10Vor4~20mA | |||
| Макс. ток на соленоид (A) | 2.5 | 1.5 | 0.8 | |
| Съпротивление на соленоидната бобина (Ω) | Студена стойност при 20°C | 2 | 4.8 | 19.5 |
| Макс. топла стойност | 3 | 7.2 | 28.8 | |
| Мито (%) | ED100% | |||
| Максимална температура на бобината (℃) | 150 | |||
| Защита на вентила по EN60529 | IP 65 | |||
| 2) Управляваща електроника | ||||
| Усилвател | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Захранващо напрежение (V) | Номинално напрежение | 24 | ||
| Долна гранична стойност | 21/22(4WRA) | |||
| Горна гранична стойност | 35 | |||
| Консумирана мощност на усилвателя (A) | Imax | <1,8 | ||
| Импулсен ток | 3 | |||
Характеристики:
▶Пропорционален насочващ вентил с директно управление за управление на посоката и големината на потока
▶За монтаж на подложка: Моделът на портиране съответства на ISO4401
▶Задействане чрез пропорционални соленоиди с централна резба и подвижна намотка
▶Центрирана с пружина контролна макара
Приложение:
Взривобезопасният пропорционален насочващ вентил 4WRA 10-2X се използва широко във въглищни мини. нефтохимическа промишленост.
Вентилите основно се състоят от: Тяло (1) с монтажна повърхност, Управляваща макара (3) с натискни пружини (2), Соленоиди (4) с централна резба.
При изключени електромагнити (4) управляващата макара (3) се задържа в централно положение от натискните пружини (2).
Директно действие на контролната макара (3) чрез захранване на един от пропорционалните соленоиди (4), напр. управление на соленоида вдясно, след това движение на контролната макара (3) наляво пропорционално на електрическия входен сигнал и връзка от P към A и B към T чрез напречни сечения, подобни на отвор, с прогресивни характеристики на потока.
4WRA(E)...A-2X 2-те превключващи позиционни вентила обаче са оборудвани само със соленоид "a". Щепсел (6) е монтиран на място на пропорционалния соленоид "b".
Символи на взривозащитен пропорционален насочващ вентил 4WRA 10-2X
