Ако работите с хидравлични системи, вероятно сте чували за управляващия клапан Rexroth 4WE 6 J. Този клапан е един от най-надеждните компоненти в индустриалната хидравлика и разбирането как работи може да ви помогне да вземете по-добри решения за вашето оборудване.
4WE 6 J се произвежда от Bosch Rexroth, компания, известна с качествени хидравлични части. Този конкретен клапан контролира посоката на флуидния поток в хидравличните системи. Мислете за него като за контролер на трафика за хидравлично масло, насочвайки го там, където трябва да отиде, за да накара машините да работят правилно.
Какво прави 4WE 6 J специален

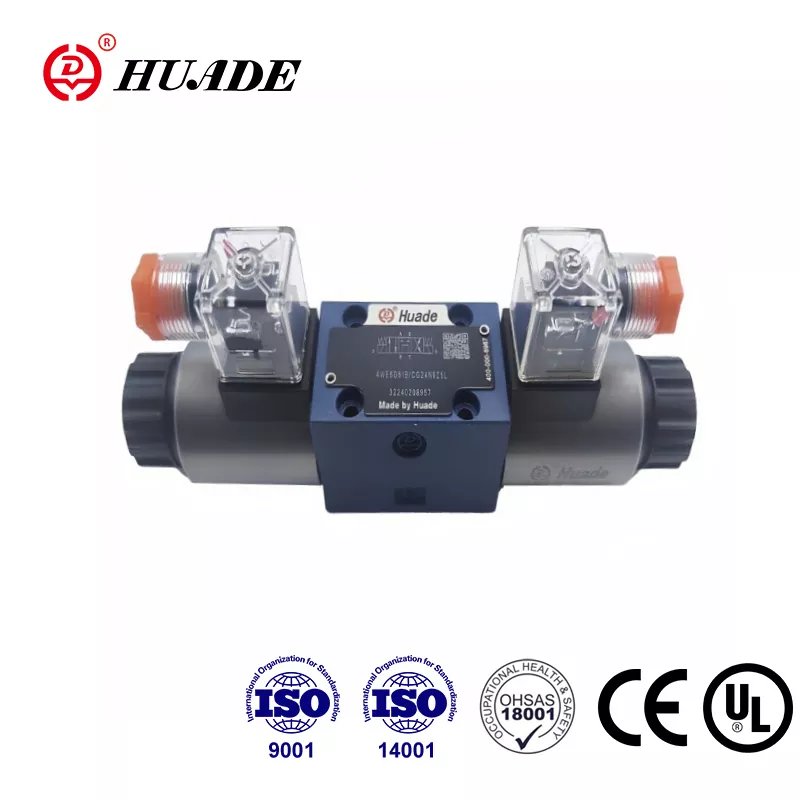

Насочващият вентил 4WE 6 J за Rexroth се отличава със своя дизайн. Това е соленоиден клапан, което означава, че използва електромагнити за превключване на позициите. Когато изпратите електрически сигнал към клапана, той задвижва вътрешните части, които променят мястото, където тече маслото.
Този вентил има конфигурация 4/3. „4“ означава, че има четири порта, където се свързват хидравличните линии. „3“ означава, че има три позиции, в които може да се движи. В централно положение всички портове са затворени. Това е важно за безопасността, защото когато на клапана не се казва какво да прави, той блокира целия поток и държи всичко заключено на място.
Вентилът използва пружини, за да се върне автоматично в тази централна позиция. Когато изключите електрическия сигнал, пружините избутват вътрешната макара обратно към средата. Този пружинно-центриран дизайн е надежден и е тестван в хиляди машини в продължение на много години.
Как работи макарата "J".
Буквата "J" в името ви казва за вида на макарата вътре в клапана. Различните букви означават различни модели на потока, а макарата J има специфична цел. В централна позиция и четирите порта са блокирани. Нищо не тече навътре или навън. Това се нарича конфигурация със затворен център.
Когато захранвате един соленоид, вентилът се измества, за да свърже налягането към един работен порт, докато блокира останалите. Превключете към другия соленоид и връзките се обърнат. Това ви дава прецизен контрол върху посоката на движение на вашия хидравличен цилиндър или мотор.
Затвореният централен дизайн на насочващия управляващ вентил 4WE 6 J за Rexroth го прави идеален за машини, които трябва да задържат позиция, когато са спрени. Машините, машините за леене под налягане и пресите се възползват от тази функция. Когато вентилът е в неутрално положение, вашият задвижващ механизъм остава точно там, където е, без да се отклонява.
Технически спецификации, които трябва да знаете

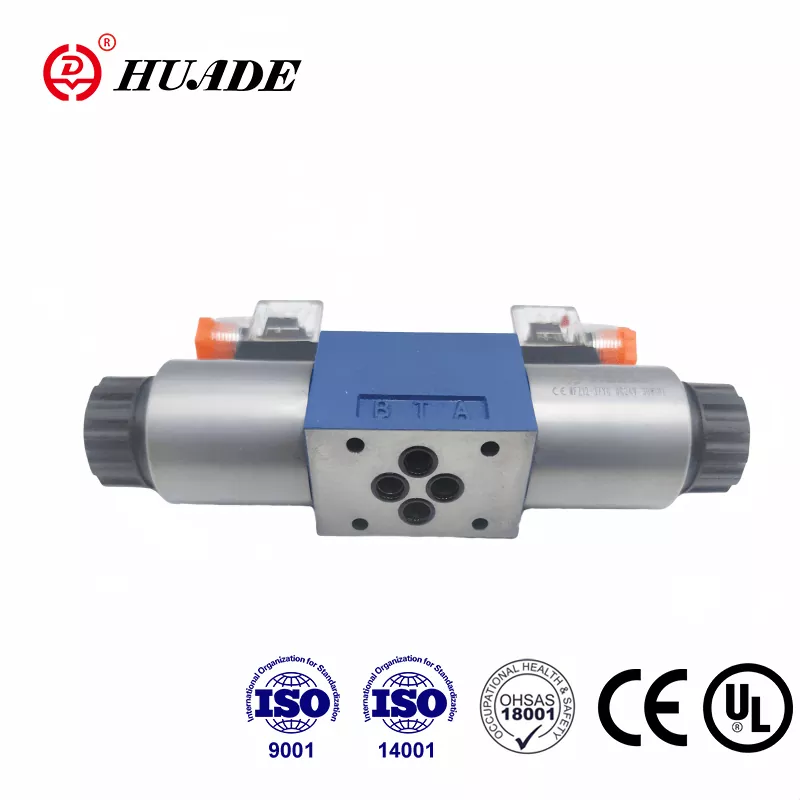

4WE 6 J използва стандартен монтажен модел NG6, наричан още CETOP 03. Тази стандартизация означава, че можете да го замените с други клапани NG6, ако е необходимо. Монтажните отвори са разположени прецизно, с четири резби M5 в специфичен модел, който отговаря на индустриалните стандарти.
Този вентил може да издържи до 350 бара налягане на главните портове. Максималният дебит е 80 литра в минута при използване на DC соленоиди. Клапанът работи с хидравлично масло с вискозитет между 10 и 500 mm²/s и може да работи при температури от -20°C до +80°C.
Времето за реакция има значение в хидравличните системи. 4WE 6 J превключва позиции за около 20 до 70 милисекунди, когато го включите, и 10 до 60 милисекунди, когато го изключите. Тази бърза реакция помага на машините да работят гладко без забавяне.
Соленоидите се предлагат в различни варианти на напрежение. Обичайният избор включва 24V DC, който е най-популярен в промишлени условия. Можете също така да получите версии с 12V DC, 110V AC или 230V AC. DC версиите консумират около 30 вата мощност и могат да работят непрекъснато без прегряване.
Къде се използват тези клапани
Производствените мощности използват управляващия вентил 4WE 6 J за Rexroth в много приложения. В машинните цехове тези клапани контролират движението на режещите инструменти и държачите на детайлите. Функцията за затворен център предотвратява нежелано движение, когато машината не работи, което подобрява безопасността и прецизността.
Машините за леене под налягане разчитат на тези клапани, за да контролират отварянето и затварянето на формата. Бързата скорост на превключване спомага за поддържане на производствените темпове, а надеждното центриране гарантира постоянно качество на частите. Някои машини за формоване работят хиляди пъти на ден, а 4WE 6 J може да се справи с до 15 000 цикъла на час.
Пресовите машини използват тези клапани, за да контролират движението на буталото. Способността да се поддържа натиск, когато е центриран, е от съществено значение за операции на формоване, при които детайлът трябва да се държи здраво по време на обработка. Високото налягане на вентила от 350 бара осигурява много капацитет за взискателни приложения.
Автоматизираните производствени линии често имат множество 4WE 6 J клапани, работещи заедно. Всеки клапан управлява различен цилиндър или двигател и всички те се координират, за да придвижват продукти през различни станции. Стандартизираният монтаж улеснява инсталирането и поддръжката на цялата система.
Четене на номера на модела
Rexroth използва подробна система за кодиране на своите клапани. Типичният пълен номер на модела може да бъде 4WE 6 J6X/EG24N9K4. Всяка част от този код ви казва нещо конкретно за клапана.
„4WE“ в началото ви казва, че това е четирипътен насочващ клапан, управляван от соленоида. „6“ означава, че е с размер NG6. "J" е типът макара, който обсъдихме по-рано. „6X“ се отнася до серията компоненти, която се отнася до характеристиките на производителност.
След наклонената черта "E" показва, че има соленоиди с мокри щифтове, които се намират в хидравличното масло. "G24" означава, че използва 24V DC захранване. „N“ ви казва за уплътнителните материали, като N са стандартни NBR гумени уплътнения. Разделът "9K4" включва допълнителни опции като функции за ръчно отмяна и видове конектори.
Разбирането на това кодиране помага, когато поръчвате резервни клапани или сравнявате различни модели. Насочващият управляващ вентил 4WE 6 J за Rexroth може да има много вариации, базирани на вашите специфични нужди, а номерът на модела обхваща всички тези подробности.
Често срещани проблеми и решения
Като всеки механичен компонент, тези клапани могат да развият проблеми с течение на времето. Най-често срещаният проблем е залепването, при което макарата не се движи гладко в тялото на клапана. Това обикновено се случва поради замърсяване в хидравличното масло.
Вътрешният просвет в 4WE 6 J е много малък, между 3 и 13 микрометра. Това е по-малко от човешки косъм. Когато частици мръсотия попаднат в маслото, те могат да заседнат в тези тесни пространства и да попречат на макарата да се движи. Това се нарича блокиране на тиня и може да повреди клапана, ако не се обърне внимание.
Поддържането на вашето хидравлично масло чисто предотвратява повечето проблеми. Използвайте филтри, които отговарят на стандартите за чистота ISO 4406 от 20/18/15 или по-добри. Редовно сменяйте филтрите и следете за признаци на замърсяване като мътно масло или необичайни шумове от системата.
Прегарянето на бобината е друг проблем, който може да възникне. Ако макарата заседне и не може да се движи, соленоидът черпи повече ток, опитвайки се да го натисне. Този допълнителен ток създава топлина, която може да повреди намотките на бобината. AC версиите на вентила са по-податливи на този проблем от DC версиите.
Проверката на електрическото захранване помага за предотвратяване на проблеми с бобината. Уверете се, че вашето напрежение остава в рамките на 10% от номиналното напрежение. Връзките трябва да са чисти и плътни, с подходящо уплътнение срещу влага. Клапанът използва съединители с класификация IP65 или IP67 в зависимост от версията, така че поддържайте тези уплътнения правилно.
Вътрешният теч се увеличава с остаряването на клапаните. Това е нормално износване, но прекомерното изтичане засяга производителността на системата. Ако забележите по-бавни скорости на задвижването или намалена сила на задържане, причината може да е вътрешен теч. Тестването на спада на налягането през вентила може да помогне за диагностицирането на този проблем.
Съвети за поддръжка
Редовната поддръжка поддържа надеждната работа на вашия управляващ клапан 4WE 6 J за Rexroth. Самият клапан не се нуждае от много внимание, но хидравличната система около него го прави. Следването на няколко прости практики значително удължава живота на клапана.
Качеството на маслото е най-важно. Следвайте принципа "чисто, хладно и сухо". Чистото масло предотвратява замърсяване. Охладеното масло намалява износването и удължава живота на компонентите. Сухото масло предотвратява корозията и поддържа подходящ вискозитет. Тествайте маслото си периодично и го сменете според препоръките на производителя.
Контролът на температурата също помага. Вентилът може да работи до 80°C, но работата на охладител е по-добра за дълголетие. Ако вашата система работи горещо, помислете за добавяне на топлообменник. Соленоидните намотки могат да достигнат 150°C на повърхността си, но по-хладната работа намалява електрическия стрес.
Много вентили 4WE 6 J включват опции за ръчно управление. Те ви позволяват да местите клапана на ръка, когато машината е изключена или по време на отстраняване на неизправности. Когато използвате ръчно управление, поддържайте налягането в системата под 50 бара, за да избегнете прекомерна сила. Никога не натискайте и двете ръчни превключватели едновременно.
Монтажната позиция не ограничава много вентила. Можете да го инсталирате във всяка ориентация, въпреки че хоризонталният монтаж често работи най-добре за разсейване на топлината. Уверете се, че има достатъчно пространство около соленоидите за циркулация на охлаждащия въздух.
Алтернативи и съвместимост
Докато Rexroth произвежда качествени клапани, други производители предлагат съвместими алтернативи. Разбирането на вашите възможности помага при снабдяването и управлението на разходите. Всеки вентил с модел на монтаж NG6 може физически да пасне там, където се монтира 4WE 6 J.
Yuken прави DSG-01-3C3, който осигурява подобна функционалност със затворена централна макара. Parker предлага серията D1VW със сравними дебити. Eaton Vickers има модела DG4V-3-6C. Тези алтернативи обикновено струват 20% до 30% по-малко от оригиналните части на Rexroth.
Когато обмисляте алтернативи, съпоставете внимателно стойностите на налягането, капацитета на потока и електрическите спецификации. Не всички клапани NG6 са създадени еднакви. Някои може да имат различно време за реакция или характеристики на превключване, които засягат вашето приложение.
Насочващият управляващ вентил 4WE 6 J за Rexroth има доказан опит със средно време между отказите, измерено в години. Някои алтернативни марки може да не отговарят на тази надеждност. За критични приложения допълнителните разходи за оригинални части на Rexroth често имат смисъл.
Услугите за възстановяване предлагат друга опция. Няколко компании са специализирани в обновяване на хидравлични клапани. Те разглобяват, почистват, подменят износени части и тестват клапана до състояние като нов. Възстановените клапани струват по-малко от новите и могат да работят добре за по-малко взискателни приложения.
Къде да купя
Намирането на доставчик за 4WE 6 J не би трябвало да е трудно. Bosch Rexroth има официален онлайн магазин на [store.boschrexroth.com](http://store.boschrexroth.com/), където можете да поръчате директно. Това гарантира оригинални части и подходящо гаранционно покритие.
Индустриалните дистрибутори съхраняват тези клапани на регионално ниво. Компании като Motion Industries, Applied Industrial Technologies и други хидравлични специалисти носят продукти на Rexroth. Работата с местен дистрибутор ви осигурява техническа поддръжка и по-бърза доставка за спешни нужди.
Онлайн пазари като eBay имат както нови, така и използвани клапани. Цените за нови единици обикновено варират от $300 до $500 в зависимост от конкретния модел и опции. Използваните вентили се продават за $100 до $250, въпреки че търгувате гаранционно покритие за по-ниска цена.
Азиатските доставчици на платформи като Shopee или Alibaba предлагат съвместими версии на по-ниски цени, понякога около $150. Качеството варира в зависимост от тези източници, така че проучете внимателно продавача, ако изберете този маршрут. За критични приложения се придържайте към известни доставчици.
Когато поръчвате, подгответе пълния си номер на модела. Насочващият управляващ вентил 4WE 6 J за Rexroth се предлага в много конфигурации и получаването на грешно напрежение или тип конектор създава проблеми. Проверете отново електрическите спецификации и подробностите за монтажа преди покупка.
Съображения за инсталиране
Правилното инсталиране на 4WE 6 J гарантира добра производителност и дълъг живот. Започнете с чиста монтажна повърхност. Вентилът се уплътнява срещу тази повърхност и всякакви драскотини или замърсявания могат да причинят изтичане. Използвайте правилния въртящ момент на болтовете върху монтажните винтове, за да избегнете изкривяване на корпуса на вентила.
Връзките на портовете трябва да са чисти и правилно оразмерени. Клапанът използва стандартни размери на порта NG6 и вашите хидравлични линии трябва да съвпадат. Използването на маломерни линии ограничава потока и увеличава спада на налягането. Големите линии губят място, но не влошават производителността.
Когато свързвате електрическо захранване, следвайте електрическата схема за вашия конкретен модел. Соленоидите обикновено се свързват към контролер или превключвател, който осигурява подходящото напрежение. Някои модели включват светлинни индикатори, които показват кой соленоид е захранен, което помага при отстраняване на неизправности.
Помислете за добавяне на манометри в ключови точки във вашата система. Мониторингът на налягането в портовете на клапаните помага за диагностициране на проблеми и оптимизиране на производителността. Пресостатите могат да осигурят безопасни блокировки за предотвратяване на работа извън безопасни параметри.
Работа с различни течности
Повечето хидравлични системи използват минерално масло, а 4WE 6 J работи перфектно с тези течности. Стандартните NBR уплътнения работят с масла на петролна основа в широк температурен диапазон. Това обхваща повечето индустриални приложения.
Някои системи изискват екологично чисти течности като HFC (воден гликол) или HFD (синтетичен естер). Насочващият управляващ вентил 4WE 6 J за Rexroth може да работи с тези течности, но имате нужда от правилния материал за уплътнение. Поръчайте вентила с уплътнения FKM (Viton), обозначени с "V" в кода на модела вместо с "N".
Течностите на водна основа намаляват експлоатационния живот в сравнение с минералното масло. Rexroth оценява около 30% по-кратък живот при използване на HFC течности. Повишеното износване идва от различни свойства на смазване и потенциална кавитация. Ако трябва да използвате тези течности, помислете за малко по-големи компоненти, за да компенсирате.
Границите на работната температура също се променят при различните течности. HFC течностите ограничават максималната температура до 50°C вместо ограничението от 80°C с минерално масло. Планирайте съответно вашата охладителна система, ако използвате алтернативни хидравлични течности.
Разбиране на кривите на ефективността
Rexroth предоставя данни за производителността в технически ръководства, които показват как се държи вентилът при различни условия. Кривите на падане на налягането показват колко налягане губите, изтласквайки масло през клапана при различни скорости на потока. За макарата J очаквайте около 2 бара спад на налягането при 20 литра в минута.
Този спад на налягането представлява загуба на енергия във вашата система. По-високите дебити създават по-голям спад на налягането, следвайки крива връзка. Когато проектирате хидравлична верига, отчетете тази загуба, за да гарантирате, че задвижващите механизми получават адекватно налягане.
Числото за ограничение на мощността за насочващия управляващ вентил 4WE 6 J за Rexroth е 8. Това е специфичен показател за Rexroth, който свързва потока, налягането и вискозитета на маслото с генерирането на топлина. Оставането под тази граница предотвратява прегряване по време на продължителна работа.
Честотата на превключване влияе върху живота на клапана. Докато вентилът може да върти механично до 15 000 пъти на час, типичните приложения работят много по-бавно. По-високите циклични скорости ускоряват износването на уплътненията и компонентите на соленоида. Съобразете работната си честота с действителните си нужди, вместо да я увеличавате максимално.
Документация и поддръжка
Bosch Rexroth предоставя подробна техническа документация за техните вентили. Основният каталожен лист показва размери, детайли за монтаж и основни спецификации. По-подробните ръководства обясняват процедурите за инсталиране, изискванията за поддръжка и стъпките за отстраняване на неизправности.
Можете да изтеглите тези документи от уебсайта на Rexroth или да ги поискате от дистрибутори. Наличието на техническо ръководство за вашия конкретен модел помага по време на инсталиране и поддръжка. Документите включват хидравлични символи, които показват как да се представи вентилът в диаграмите на веригата.
Екипът за техническа поддръжка на Rexroth може да помогне с въпроси за кандидатстване. Ако не сте сигурни дали 4WE 6 J отговаря на вашите нужди, те могат да препоръчат алтернативи или да предложат модификации. Тази поддръжка е ценна при проектиране на нови системи или надграждане на съществуващо оборудване.
Онлайн инструментите за избор ви позволяват да конфигурирате клапани според вашите изисквания. Въведете своя дебит, налягане, напрежение и други параметри и инструментът ще предложи подходящи модели. Това помага да сте сигурни, че получавате точно това, от което се нуждаете, без ръчно декодиране на номерата на моделите.
Последни мисли
Насочващият управляващ вентил 4WE 6 J за Rexroth представлява доказана технология в хидравличното управление. Неговият електромагнитно задвижван, пружинно центриран дизайн със затворено централно позициониране служи за безброй приложения по целия свят. Разбирането как работи ви помага да го използвате ефективно и да го поддържате правилно.
Ключовите предимства включват стандартизиран монтаж NG6, надеждна затворена централна функция и широка наличност на части и поддръжка. Вентилът се справя с високи налягания и осигурява чувствително превключване за прецизен контрол. Множество опции за напрежение и конфигурации се адаптират към различните изисквания на машината.
Правилният монтаж и поддръжка поддържат тези клапани работещи с години. Чистото хидравлично масло е най-важният фактор за дълголетието на клапаните. Редовната смяна на филтъра и вниманието към работната температура предотвратяват повечето проблеми, преди да започнат.
Независимо дали сменяте повреден клапан, проектирате нова машина или просто се опитвате да разберете вашето съществуващо оборудване, 4WE 6 J заслужава внимание. Неговите десетилетия доказана производителност при взискателни индустриални приложения говорят за неговото качество и надеждност. При правилна грижа този клапан ще служи добре на вашата хидравлична система в продължение на много години.
