Когато вашата хидравлична система започне да работи, виновникът често е износен управляващ клапан. Ако работите с оборудване на Bosch Rexroth, вероятно някога сте срещали серията 4WE6. Тези клапани са работни коне в индустриалната хидравлика, но те не траят вечно. Разбирането как правилно да смените насочващ вентил 4WE6 на Rexroth може да ви спести време, пари и много разочарование.
Насочващият клапан на Rexroth 4WE6 е това, което се нарича управляван от соленоида насочващ макарен клапан. Той контролира потока на хидравличната течност във вашата система, насочвайки я там, където трябва. Когато този клапан се повреди, вашето оборудване може да откаже да се движи, да реагира бавно или да се държи непредвидимо. Преди да побързате да поръчате замяна, струва си да разберете с какво си имате работа и какви опции са налични за подмяна на вашия насочващ вентил 4WE6 на Rexroth.
Разбиране на основите на насочващия вентил 4WE6 на Rexroth
Насочващият вентил Rexroth 4WE6 принадлежи към стандартизирана фамилия вентили, известни като вентили с размер 6 или NG6. Това оразмеряване следва стандарта ISO 4401-03-02-0-05, който обикновено се нарича D03 или CETOP 3 в индустрията. Тази стандартизация всъщност е добра новина, когато трябва да смените насочващ вентил 4WE6 на Rexroth, защото означава, че моделът на монтаж е универсален. Всеки вентил, който отговаря на този стандарт, физически ще се закрепи с болтове към същата подложка.
Физическата съвместимост обаче е само началото, когато смените насочващ вентил 4WE6 на Rexroth. Номерът на модела на вентила ви казва всичко за неговата функция. Вземете общия модел R900561274, който има обозначението 4WE6D6X/EG24N9K4. Всяка част от този код означава нещо конкретно. „4WE6“ показва, че това е четирипътен насочен вентил с размер 6. „D“ представлява символа на макарата, който определя как течността протича през клапана в различни позиции. „EG24“ ви казва, че работи на 24-волтово постоянно напрежение, докато „N9K4“ показва, че има ръчно управление и използва конектор K4.
Правилното получаване на тези детайли е по-важно, отколкото си мислите, когато сменяте насочващ вентил 4WE6 на Rexroth. Клапан с грешна конфигурация на макарата няма да насочи течността правилно, дори ако се завинти правилно. По същия начин, свързването на 24-волтова DC намотка към 110-волтово променливотоково захранване ще го унищожи незабавно. Когато сменяте насочващ вентил 4WE6 на Rexroth, трябва да отговаряте точно на тези спецификации.
Насочващият вентил на Rexroth от серията 4WE6 поддържа налягания до 350 бара и дебит до 80 литра в минута. Това не са малки цифри, поради което насочващият вентил 4WE6 на Rexroth е толкова разпространен в индустриалните приложения. Дизайнът използва така наречения мокър соленоид с висока мощност, което означава, че електромагнитната бобина е заобиколена от хидравлична течност. Този дизайн помага при охлаждането и дава на насочващия вентил 4WE6 на Rexroth достатъчно сила, за да преодолее замърсяването, което може да причини залепване.
Защо вашият насочващ клапан Rexroth 4WE6 се поврежда
Преди да смените насочващ вентил 4WE6 на Rexroth, е добре да разберете защо той се е повредил на първо място. Най-често срещаният проблем с насочващия вентил 4WE6 на Rexroth е залепването на макарата. Макарата на клапана се движи вътре в прецизно обработен отвор с хлабини, измерени в микрони. Когато замърсяването навлезе в това пространство, то действа като шкурка, увеличавайки триенето, докато соленоидът не може да генерира достатъчно сила, за да премести макарата.
Замърсяването идва от няколко източника в системи, използващи насочващ вентил 4WE6 на Rexroth. Понякога това е мръсотия, навлязла по време на поддръжка. По-често това са метални частици от износване на други места в системата или отлагания от разградена хидравлична течност. Тези частици се набиват между макарата и отвора, блокирайки механизма. Когато това се случи, насочващият клапан на Rexroth 4WE6 може да не успее да се премести, да се премести бавно или да заседне в една позиция.
Друг режим на повреда в насочващия вентил 4WE6 на Rexroth е вътрешният теч. Докато замърсителите си проправят път покрай макарата, те нарязват прецизните повърхности. Тези вдлъбнатини създават пътища за вътрешно изтичане на течност, намалявайки ефективността на системата и карайки компонентите да се движат бавно или да загубят задържаща сила. След като се появи набраздяване във вашия насочващ вентил 4WE6 на Rexroth, почистването няма да го поправи. Вентилът се нуждае от смяна.
Електрически повреди се случват и с насочващия вентил 4WE6 на Rexroth, макар и по-рядко. Соленоидните намотки могат да се повредят от прегряване, разрушаване на изолацията или замърсяване, което причинява късо съединение. Температурата на тялото на насочващия вентил Rexroth 4WE6 не трябва да надвишава 115°C по време на работа. Ако намотките ви продължават да изгарят, нещо друго не е наред със системата.
Ето нещо критично, което много хора пропускат: ако смените насочващ вентил 4WE6 на Rexroth, без да коригирате проблема със замърсяването, новият клапан ще се повреди също толкова бързо. Насочващият клапан на Rexroth 4WE6 не е болестта; това е симптом. Вашата система за филтриране трябва да поддържа хидравличната течност достатъчно чиста, така че частиците да не могат да достигнат до клапана. Препоръките на индустрията предлагат поддържане на чистота до NAS 1638 клас 9 или по-добър, с бета съотношение на филтъра най-малко 75 за частици от 10 микрона.
Вашите възможности за подмяна на насочващ клапан Rexroth 4WE6
Когато дойде време да смените насочващ вентил 4WE6 на Rexroth, имате няколко пътя напред. Най-сигурният избор е да поръчате точната OEM част от Bosch Rexroth. За стандартен модел на насочващ клапан 4WE6 на Rexroth, като 4WE6D6X/EG24N9K4, очаквайте да платите някъде между $379 и $418. Това не е евтино, но получавате гарантирана съвместимост и подкрепата на оригиналния производител.
Ценовият етикет кара много хора да търсят алтернативи, когато сменят насочващ вентил 4WE6 на Rexroth, и има легитимни налични опции. Стандартът D03 означава, че други производители произвеждат клапани, съвместими с насочващия вентил 4WE6 на Rexroth. Parker предлага серията D1VW, Vickers има линията DG4V-3S, а компании като Huade Hydraulics правят директни заместители на значително по-ниски цени, понякога от $34 до $100 за основни модели.
Тези алтернативи могат да работят добре, когато смените насочващ вентил 4WE6 на Rexroth, но изискват внимателна проверка. Това, че даден вентил отговаря на стандарта за монтаж D03, не означава, че е незаменим заместител на вашия насочващ вентил 4WE6 на Rexroth. Трябва да съпоставите функцията на макарата, да проверите електрическите спецификации, да потвърдите, че материалът на уплътнението е съвместим с вашата течност и да проверите дали соленоидът има достатъчно мощност. Различните производители използват малко по-различен дизайн и тези малки разлики имат значение, когато сменяте насочващ вентил 4WE6 на Rexroth.
Например, ако вашият оригинален насочващ вентил 4WE6 на Rexroth има "D" макара, трябва да намерите еквивалент в каталога на друга марка. D1VW20BNJW на Parker обикновено се счита за еквивалентен на насочващия вентил 4WE6 на Rexroth модел 4WE6D6X/EG24N9K4, докато Vickers предлага DG4V-3S-2A-MU-H60 като тяхна версия. Тези препратки са отправни точки, а не гаранции. Преди да се ангажирате с алтернативна марка за замяна на вашия насочващ вентил 4WE6 на Rexroth, свържете се с тяхната техническа поддръжка, за да проверите съответствието.
Обърнете специално внимание, ако номерът на модела на вашия насочващ вентил Rexroth 4WE6 завършва с кодове „SO“ или има необичайни спецификации. Те показват персонализирани модификации, които могат да включват специални отвори, уникални размери на пружините или модифицирани намотки. За тези единици с насочващ вентил 4WE6 на Rexroth, придържането към OEM части обикновено е единственият безопасен избор. Общите таблици за кръстосани препратки обхващат само стандартни конфигурации.
Процесът на подмяна на насочващия клапан Rexroth 4WE6
Подмяната на насочващ вентил 4WE6 на Rexroth не е сложна механично, но изисква внимание към детайла. Започнете с цялостно почистване на монтажната повърхност на монтажната плоча. Всички замърсявания или отломки тук могат да попречат на правилното запечатване и да причинят течове. Монтажната повърхност трябва да е гладка, със средна грапавост от 0,8 микрометра или по-добра.
Когато завинтвате новия насочващ вентил 4WE6 на Rexroth надолу, използвайте правилния въртящ момент: 4 Nm плюс или минус 1 Nm. Твърде хлабаво и може да протече; прекалено стегнат и рискувате да спукате тялото на клапана или да повредите основната плоча. Ако вашият насочващ вентил 4WE6 на Rexroth използва позициониращи дюбели, уверете се, че са поставени правилно, преди да затегнете болтовете.
Електрическите връзки заслужават допълнително внимание, когато сменяте насочващ вентил 4WE6 на Rexroth. Стандартът за конектор K4 използва конфигурация с три извода: два за захранване и един за защитно заземяване. Уверете се, че кабелът ви не е под напрежение. Първата точка на освобождаване на напрежението трябва да бъде в рамките на 150 милиметра от мястото, където кабелът влиза в конектора. Ако работите с модули с насочващ вентил 4WE6 на Rexroth, които имат два соленоида, не забравяйте, че само един трябва да бъде захранван в даден момент. Активирането на двете едновременно може да повреди клапана.
След като смените вашия насочващ вентил 4WE6 на Rexroth, идва стъпка, която много хора пропускат и по-късно причинява проблеми. Трябва да обезвъздушите системата. Конструкцията на мокрия соленоид означава, че камерите на бобината се пълнят с хидравлична течност. Ако въздухът попадне в тези пространства, това се отразява на времето за реакция на клапана и може да причини нестабилно поведение. Пуснете системата през няколко пълни цикъла, като премествате вентила напред-назад, за да изкарате въздуха от веригата.
Тествайте инсталацията, преди да върнете машината в пълен режим на работа, след като смените насочващия вентил 4WE6 на Rexroth. Проверете за външни течове около монтажните болтове и връзките на портовете. Уверете се, че вентилът се премества правилно в двете посоки и се връща в неутрално положение, когато е изключен. Ако вашият насочващ вентил 4WE6 на Rexroth има ръчно управление, проверете дали работи гладко. Внимавайте за необичайни шумове или вибрации, които могат да показват проблем.
Направете своя нов насочващ клапан Rexroth 4WE6 последен
След като смените насочващ вентил 4WE6 на Rexroth, фокусът ви трябва да се измести към превенцията. Най-добрият начин да удължите живота на вашия насочващ клапан Rexroth 4WE6 е да поддържате хидравличната си течност чиста. Това означава повече от просто смяна на филтри по график. Трябва активно да наблюдавате състоянието на течността.
Внедрявайте редовно вземане на проби и анализ на течности, след като смените насочващ вентил 4WE6 на Rexroth. Тестването ще улови замърсяването, преди да достигне нива, които увреждат компонентите. Ако анализът показва увеличаване на броя на частиците, намерете източника. Нещо във вашата система се износва или замърсяване влиза отвън. Поправете този проблем, вместо просто да филтрирате по-трудно.
Проверявайте редовно филтърните си елементи и ги променяйте въз основа на състоянието, а не само на датите в календара. Диференциален манометър през филтъра ще ви каже кога се запушва. Не чакайте, докато байпасният клапан се отвори, изхвърляйки нефилтрирана течност обратно в системата, където може да повреди вашия насочващ клапан Rexroth 4WE6.
Контролът на температурата също има значение за насочващия вентил 4WE6 на Rexroth. Хидравличните системи генерират топлина, а топлината разгражда течността по-бързо. Ако системата ви работи постоянно гореща, може да се нуждаете от по-добро охлаждане. Следете температурата на корпуса на клапана, особено при намотките на соленоида. Температури, приближаващи 115°C, предполагат, че насочващият вентил 4WE6 на Rexroth работи твърде усилено или намотката не е съобразена правилно с приложението.
Обмислете да държите под ръка резервен насочващ клапан Rexroth 4WE6, особено за критично оборудване. Насочващ вентил 4WE6 на Rexroth, който стои на вашия рафт, струва по-малко от времето за престой, с което ще се сблъскате, докато чакате доставка, когато клапанът се повреди неочаквано. Това е особено вярно, ако използвате OEM части Rexroth със срокове за доставка от четири до шест седмици.
Документирайте какво инсталирате, когато сменяте насочващ вентил 4WE6 на Rexroth. Запишете точния номер на модела, доставчика, датата и всякакви забележки относно състоянието на стария клапан. Тази информация става ценна, когато имате нужда от части в бъдеще или при отстраняване на подобни проблеми.
Цена и време за смяна на насочващ клапан Rexroth 4WE6
Общата цена за подмяна на насочващ вентил 4WE6 на Rexroth включва повече от цената на клапана. Трябва да отчетете времето на престой, труда и потенциалните модификации на системата. Ако купувате части за насочващ клапан 4WE6 на OEM Rexroth, предвидете този период от четири до шест седмици, освен ако не платите допълнително за бърза доставка. Алтернативни марки като Huade обикновено се доставят по-бързо, често в рамките на две до три седмици, което може да има значение, когато оборудването не работи.
Разходите за труд варират в зависимост от достъпността, когато сменяте насочващ вентил 4WE6 на Rexroth. Смяната на вентил, монтиран на лесно достъпен колектор, може да отнеме час. Един заровен дълбоко в машина може да изисква значително разглобяване, превръщайки обикновена смяна на клапан в многодневен проект. Обърнете внимание на времето за правилно обезвъздушаване на системата и тестване след това.
Има компромис между цена и риск, когато сменяте насочващ вентил 4WE6 на Rexroth. OEM частите елиминират проблемите със съвместимостта, но струват повече. Алтернативните марки могат да спестят от 20 до 30 процента, но изискват повече работа по проверката предварително. За некритични приложения спестяванията може да си струват допълнителните усилия. За оборудване, при което повредата означава значителни производствени загуби или рискове за безопасността, OEM премията е евтина застраховка.
Помислете и за по-голямата картина, когато сменяте насочващ вентил 4WE6 на Rexroth. Ако замърсяването е убило клапана ви, само смяната му няма да реши нищо. Трябва да надстроите филтрирането, което добавя разходи сега, но спестява пари в дългосрочен план, като защитава всичките ви хидравлични компоненти, а не само насочващия клапан.
Кога да потърсите експертна помощ
Някои ситуации изискват професионална помощ, вместо сами да се занимавате с подмяна. Ако вашата система с насочващ вентил 4WE6 на Rexroth използва вентили със специални кодове за поръчка или персонализирани конфигурации, свържете се с Rexroth или квалифициран дистрибутор. Те могат да проверят спецификациите и да осигурят правилните части. Опитите за замяна въз основа на частична информация често завършват зле.
Ако сте сменили насочващ вентил 4WE6 на Rexroth, но проблемите продължават, нещо друго не е наред. Продължаването на смяната на клапаните няма да коригира проблем на системно ниво. Хидравличен специалист може да диагностицира дали имате проблеми с налягането, проблеми с потока или електрически повреди, които засягат работата на клапана.
За висококачествено или критично оборудване, използващо насочващия вентил 4WE6 на Rexroth, професионалната инсталация може да си струва цената. Опитните техници предоставят специализирани знания и инструменти, които гарантират, че подмяната ще бъде извършена правилно от първия път. Те могат също така да забележат свързани проблеми, преди да причинят неуспехи.
Продължаване напред с вашия насочващ клапан Rexroth 4WE6
Успешната подмяна на насочващ вентил 4WE6 на Rexroth изисква разбиране с какво работите, избор на правилния заместител, правилното му инсталиране и справяне с условията, които са причинили първоначалната повреда. Стандартът D03 ви дава опции, когато сменяте насочващ вентил 4WE6 на Rexroth, но разумното използване на тези опции означава да си напишете домашното по спецификациите и съвместимостта.
Самият насочващ клапан 4WE6 на Rexroth е само един компонент в хидравличната система. Неговата надеждност зависи от чистотата на течността, правилното електрическо захранване, правилната инсталация и подходящото приложение. Когато подходите към подмяната като част от цялостната поддръжка на системата, а не като смяна на изолирани компоненти, ще видите по-добри резултати и по-дълъг живот на вашето оборудване.

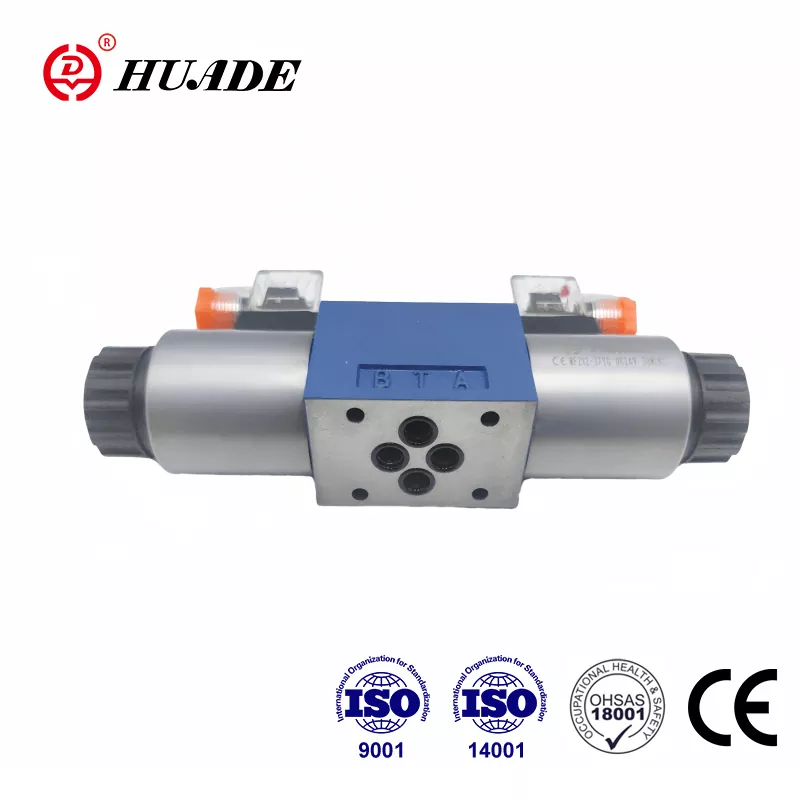

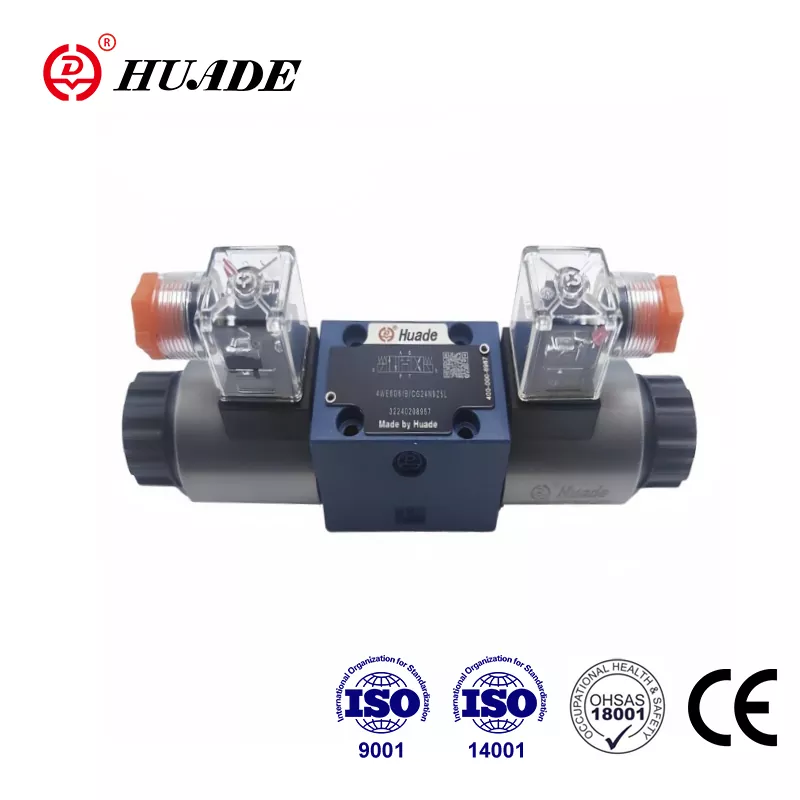

Независимо дали избирате OEM Rexroth насочващ вентил 4WE6 части или квалифицирани алтернативи от Huade или други производители, ключът е точното съответствие на спецификациите и правилното поддържане на системата след това. Направете това и вашият резервен насочващ клапан Rexroth 4WE6 трябва да ви осигури години надеждна работа.
