Когато гледате булдозер да повдига острието си или видите фабричен робот да се движи с прецизност, има малък, но мощен компонент, който прави всичко възможно: насочващият контролен клапан.
Това ръководство ще ви преведе през всичко, което трябва да знаете за тези основни части, от начина им на работа до избора на правилната за вашите нужди.
Какво е насочващ контролен клапан?
Помислете за насочен контролен клапан (DCV) като aтрафик контролер за течности. Точно както светофарът насочва автомобилите на кръстовище, DCV насочва хидравличното масло или сгъстения въздух през различни пътища в машината. Тези клапани са "мозъкът" на флуидните енергийни системи, казвайки на флуида къде да отиде и кога.
Защо се наричат "Bang-Bang" клапани?
Много DCV работят като ключ за осветление - те са или напълно включени, или напълно изключени. Няма междинна позиция, поради което хората понякога ги наричат "банг-банг" клапани. Когато превключват, те го правят бързо и напълно.
Как работи насочващият клапан?
Основните части
Всеки DCV има следните основни компоненти:
Тяло на клапана:Това е като къщата, която държи всичко заедно. Вътре има канали, през които може да тече течност.
Макара или тарелка:Това е движещата се част, която всъщност контролира потока. Мислете за това като за плъзгаща се врата, която отваря и затваря различни пътища.
Портове:Това са точките на свързване, където се закрепват тръбите. Те обикновено са етикетирани:
- P= Налягане (където влиза течност)
- T= Резервоар (където се връща течността)
- А и Б= Портове на задвижването (където течността отива да върши работа)
Актуатор:Това е, което движи макарата. Може да е дръжка, която натискате, електрическа намотка или налягане на течност.
Как контролира потока
Когато задвижващият механизъм движи макарата, той подрежда различни отвори и канали вътре в тялото на клапана. Това създава нови пътища за протичане на течности. Това е като пренареждане на части от пъзел, за да създадете различни пътища.
Видове насочващи клапани
По начина, по който се движат (вътрешен дизайн)
Макарови вентили
Те използват цилиндрична част (макара), която се плъзга напред-назад. Те са като плъзгащ се пъзел, където преместването на едно парче отваря някои пътища и затваря други. Те са универсални, но позволяват малко изтичане.
Тарелкови клапани
Те използват топка, конус или диск, който се повдига от седалката, за да позволи потока или се натиска, за да го спре. Помислете за тапа в бутилка - когато я извадите, изтича течност. Тези клапани затварят много плътно без почти никакво изтичане.
Ротационни вентили
Вместо да се плъзгат, те се въртят, за да подредят различни пасажи. Те са като завъртане на ключ в ключалка, за да отворите различни врати.
Според това как се управляват
Ръчни вентили
Можете да ги управлявате ръчно с помощта на лост, бутон или педал. Те са прости и надеждни, като ръчна скоростна кутия на кола.

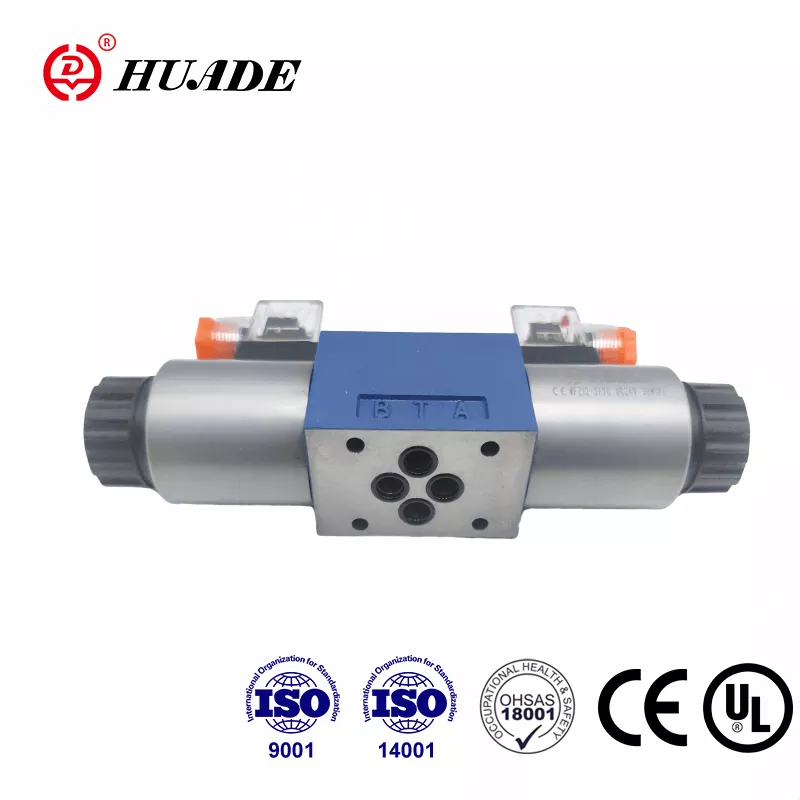

Електромагнитни вентили
Те се управляват електрически. Когато изпращате електрически сигнал, магнитна намотка движи вентила. Това е като да имате дистанционно управление за вашия клапан.
Клапани с пилотно управление
Те използват налягане на течността, за да движат клапана. Те са полезни, когато имате нужда от много сила, за да преместите голям клапан, като например използването на сервоусилвател на волана в кола.
По брой позиции и портове
Системата за именуване може да изглежда объркваща в началото, но всъщност е проста:
- 2/2 клапан:2 порта, 2 позиции (като ключ за включване/изключване)
- 3/2 клапан:3 порта, 2 позиции (често срещани за еднодействащи цилиндри)
- 4/2 клапан:4 порта, 2 позиции (стандартно за двойнодействащи цилиндри)
- 4/3 клапан:4 порта, 3 позиции (включително неутрална средна позиция)
Централни позиции (за 3-позиционни вентили)
- Отворен център:Всички портове се свързват заедно - като отваряне на всички врати в къща
- Затворен център:Всички портове са блокирани - като затваряне на всички врати
- Тандемен център:Налягането се свързва с резервоара, но портовете на задвижващия механизъм са блокирани
- Плаващ център:Портовете на задвижващия механизъм се свързват с резервоара, но налягането е блокирано
Избор на правилния вентил: Основни спецификации
Номинален поток (Cv)
Това ви казва колко течност може да поеме вентилът. Измерва се като галони в минута (GPM) при спад на налягането от 1 PSI. Мислете за това като за диаметъра на градински маркуч - по-големите числа означават по-голям капацитет на потока.
Рейтинг на налягането
Това е максималното налягане, което вентилът може да понесе безопасно. Обикновено се маркира като PN (като PN350 за 350 бара) или в PSI. Не превишавайте тази граница, в противен случай клапанът може да се повреди.
Време за реакция
За електромагнитните клапани това е колко бързо могат да превключват позициите си, обикновено се измерва в милисекунди. По-бързите времена за реакция са по-добри за приложения, които се нуждаят от бързи движения.
Клас на изтичане
Това оценява колко добре уплътнява клапана:
- Клас IV:Известно изтичане (0,01% от номиналния поток)
- Клас V:Слабо изтичане
- Клас VI:Уплътнява мехурчета (почти няма изтичане)
От просто към интелигентно: видове контрол
Клапани за включване/изключване (стандартни DCV)
Това са основните "дрън-дрън" клапани, за които говорихме. Те са или напълно отворени, или напълно затворени. Те са идеални за прости задачи като затягане на част или пълно удължаване на цилиндър.
Пропорционални вентили
Това са като димерни превключватели за поток на течности. Вместо само за включване/изключване, те могат да бъдат частично отворени, за да контролират дебита. Това ви дава плавен, променлив контрол на скоростта. Те са чудесни за приложения като работа с кран, където искате плавни движения.
Серво клапани
Това са прецизните инструменти в света на вентилите. Те осигуряват изключително точен контрол и могат да реагират на обратна връзка, за да поддържат точни позиции или потоци. Те се използват в приложения от висок клас като симулатори на полети и CNC машини.
Приложения от реалния свят
Строителна техника
- Багери:Използвайте множество 4/3 клапани, за да контролирате стрелата, рамото, кофата и въртенето. Пропорционалните вентили с пилотно управление дават на оператора плавен контрол.
- Булдозери:Използвайте DCV, за да контролирате ъгъла и височината на острието, както и верижни задвижващи системи.
Производство
- CNC машини:Използвайте електромагнитни DCV за затягане на инструмента и пропорционални вентили за прецизно позициониране.
- Монтажни линии:Пневматичните DCV управляват хващачи, повдигачи и механизми за сортиране.
Селско стопанство
- Трактори:Блоковете на клапаните с много макари управляват инструменти като плугове и косачки.
- Комбайни:DCV управляват височината на колектора и скоростта на почистващия вентилатор.
Космонавтика
- Колесник на самолета:Серво вентилите осигуряват прецизен и надежден контрол за удължаване и прибиране.
- Управление на полета:Серво вентилите с висока производителност позволяват системи за управление на кабела.
Преглед на пазара: Кой какво прави
Глобалният пазар на управляващи клапани е на стойност около 8-10 милиарда долара и нараства с 5-11% годишно. Ключовите играчи включват:
- Bosch Rexroth:Известен със здрави хидравлични клапани и интеграция Industry 4.0
- Паркър Ханифин:Предлага широк диапазон както за хидравлични, така и за пневматични приложения
- Eaton/Danfoss:Силен в мобилната хидравлика с технологии за интелигентни клапани
- SMC:Водещ производител на пневматични вентили с компактен дизайн с голям дебит
- тържество:Иновативни пневматични решения, включително клапанни острови и цифрови платформи
- Муг:Високопрецизни серво вентили за взискателни приложения
Бъдещето: Интелигентни клапани и Индустрия 4.0
Интелигентни функции
Съвременните вентили стават все по-умни с вградени сензори, които следят:
- температура
- Брой цикли
- Обратна връзка за позицията
- Скорости на потока
- Нива на замърсяване
Цифрова интеграция
Новите вентили могат да комуникират с помощта на протоколи като:
- IO-връзка
- EtherNet/IP
- Profibus
- Modbus
Това им позволява да изпращат диагностични данни към централните системи за управление, което позволява предсказуема поддръжка.
Прогнозна поддръжка
Вместо да чакат клапаните да се повредят, интелигентните системи могат да предвидят кога е необходима поддръжка въз основа на данни в реално време. Това намалява неочакваните прекъсвания и спестява пари.
Отстраняване на често срещани проблеми
Клапанът не се задейства
Възможни причини:Няма електрически сигнал, изгоряла бобина, ниско пилотно налягане
Решения:Проверете напрежението, тествайте ръчното управление, проверете подаването на пилотен въздух/масло
Бавно или рязко движение
Възможни причини:Вътрешен теч, замърсена течност, грешен размер на клапана
Решения:Тествайте за течове, сменете течност и филтри, проверете размера на клапана
Дрейфове на задвижващия механизъм
Възможни причини:Грешна централна позиция, износена макара, външен теч
Решения:Проверете конфигурацията на клапана, тествайте за вътрешно износване, проверете връзките
Външен теч
Възможни причини:Износени уплътнения, разхлабени болтове, спукано тяло
Решения:Сменете уплътненията, проверете въртящия момент на болтовете, проверете за повреди
Шум или прегряване
Възможни причини:Кавитация, клапанът е твърде малък, налягането е твърде високо
Решения:Проверете нивото на течността, проверете размера на клапана, регулирайте настройката на предпазния клапан
Най-добри практики за поддръжка
Редовни прегледи
- Проверете за външни течове
- Потърсете корозия или повреда
- Проверете дали всички връзки са стегнати
- Тествайте ръчни замени
Поддръжка на течности
- Редовно вземайте проби от течност за замърсяване
- Сменяйте филтрите по график
- Поддържайте температурата на системата под 140°F (60°C)
- Поддържайте подходящи нива на течности
Превантивни действия
- Периодично завъртете вентилите, за да предотвратите залепване
- Съхранявайте инвентара на резервните части
- Обучете операторите за правилна употреба
- История на поддръжката на документи
Направете правилния избор
Когато избирате управляващ клапан, вземете предвид следните фактори:
Необходима функция:Колко портове и позиции са ви необходими?
Налягане и поток:Какви са вашите системни изисквания?
Тип течност:Хидравлично масло, въздух, вода или специални течности?
Метод на контрол:Ръчна, електрическа или пилотна работа?
Околна среда:Температура, прах, опасни зони?
бюджет:Първоначална цена срещу дългосрочна надеждност
Заключение
Насочващите клапани са невъзпятите герои на съвременните машини. От багера на строителната площадка до робота на поточната линия, тези клапани правят възможно контролираното движение. С напредването на технологиите вентилите стават по-интелигентни и по-интегрирани с цифровите системи, но основната им задача остава същата: контролиране на потока течност за създаване на полезна работа.
Независимо дали проектирате нова система, отстранявате неизправности на съществуваща или просто се опитвате да разберете как работят нещата, разбирането на управляващите клапани отваря вратата към разбирането на флуидните енергийни системи, които ни заобикалят всеки ден.
Ключът към успеха с DCV е съчетаването на правилния тип вентил с вашите специфични нужди на приложението, правилното им поддържане и поддържането на крак с развиващите се технологии. С тази основа ще бъдете добре подготвени да вземате информирани решения относно тези критични компоненти.
