В оживеното интензивно отделение лекар настройва вентилатора на пациента с едно натискане на бутон. Машината реагира незабавно, доставяйки кислород с точно 15,2 литра в минута вместо 15,0. Тази животоспасяваща прецизност? Всичко е благодарение на пропорционален клапан, който работи безшумно вътре в оборудването.
Тези забележителни устройства революционизират управлението на течности в индустриите, от поддържане на живота на астронавтите в космоса до подпомагане на колата ви да спира плавно в трафика. Нека се потопим в това как работят и защо променят всичко.

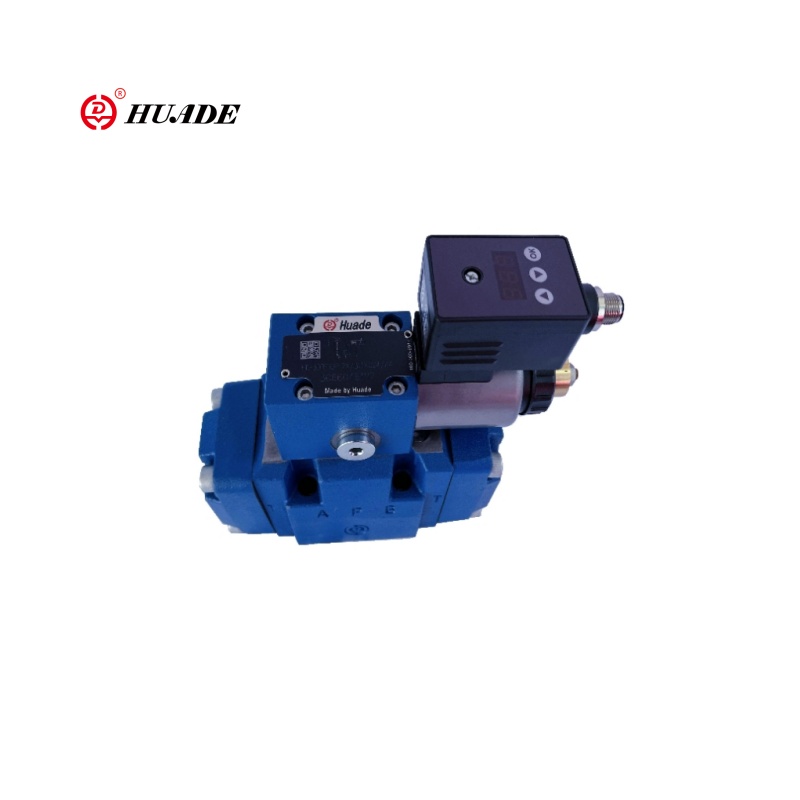

Какво е пропорционален вентил?
A пропорционален вентиле като пръстите на професионален пианист да контролират градинския ви маркуч. Докато обикновените вентили са или напълно отворени, или затворени (като превключвател за осветление), пропорционалните вентили могат да се регулират навсякъде от 0% до 100% отворени (като димерен превключвател).
Разликата, променяща играта
Преди пропорционалните клапани, работниците във фабриката трябваше ръчно да регулират множество изключващи клапани, за да получат правилното налягане за боядисване на автомобилни части. Сега един пропорционален клапан автоматично се настройва стотици пъти в секунда, създавайки онова перфектно покритие без ивици, което виждате на съвременните превозни средства.
Принципът на работа на електрохидравличния пропорционален клапан
1Цифровата команда
Всичко започва, когато системата за управление изпрати електрически сигнал - мислете за това като за цифров шепот, който казва на вентила какво точно да прави. Този сигнал може да идва от температурен сензор във фармацевтична лаборатория или манометър в хидравлична преса.
2Генериране на електромагнитна сила
Вътре във вентила има соленоидна бобина, която преобразува електричеството в магнитна сила. Когато токът протича през тази намотка, той създава магнитно поле, пропорционално на входния сигнал. Повече ток се равнява на по-силен магнетизъм - толкова е просто.
Това магнитно поле дърпа метална арматура (мислете за това като за магнитно бутало). Красотата се крие в прецизността: удвоете електрическия сигнал и получавате двойна магнитна сила.
3Танцът на макарата
Арматурата се свързва с прецизно обработена макара - по същество сърцевина на плъзгаща се клапа със сложни канали и проходи. С увеличаването на магнитната сила, макарата се движи срещу калибрирана пружина, отваряйки постепенно канали за течност.
Ето къде се случва инженерната магия: геометрията на макарата е изчислена, за да гарантира, че всеки милиметър движение създава предвидима промяна в скоростта на потока. Това е като да имате механичен транслатор, който преобразува електрическите желания в течна реалност.
Видове пропорционални вентили и тяхното приложение
Приложения на пневматичен пропорционален клапан в здравеопазването
Тези вентили също захранват:
- Вентилатори:Доставяне на точни дихателни обеми на недоносени бебета
- Кислородни концентратори:Регулиране на потока за различни нужди на пациента
- Дентално оборудване:Контролиране на въздушното налягане за деликатни процедури
Електрохидравлични пропорционални вентили в производството
Влезте във фабриката на Tesla във Фримонт и ще видите роботизирани ръце да боядисват автомобилни каросерии с математическа точност. Всяко движение на ръката се управлява от електро-хидравлични пропорционални вентиликоито регулират налягането хиляди пъти в минута.
- Шприцоване:Създаване на пластмасови части с перфектна точност на размерите
- Метално щамповане:Прилагане на точен натиск за постоянно качество на частта
- Монтажни линии:Контролиране на движенията на робота за прецизно поставяне на компонентите
Пропорционални управляващи клапани в космическата промишленост
Когато капитан Дженифър Мартинез настройва управлението на своя Боинг 787, тя командвапропорционални насочващи клапаникоито движат контролните повърхности на самолета. Тези клапани могат да регулират позициите на елероните на стъпки, по-малки от ширината на човешки косъм, поддържайки стотици пътници в безопасност на 35 000 фута.
Усъвършенствани характеристики на технологията на пропорционалния клапан
Системи за управление с широчинно-импулсна модулация (PWM).
Съвременните пропорционални вентили използват ШИМ технология - бързо включване и изключване на електрическите сигнали за постигане на прецизен контрол. Представете си, че мига фенерче толкова бързо, че очите ви виждат постоянна яркост, но можете да контролирате точно колко ярко изглежда.
Управление с обратна връзка със затворен контур
Най-интелигентните пропорционални вентили включват сензори, които постоянно следят собствената си работа. Сензор с линеен променлив диференциален трансформатор (LVDT) проследява позицията на макарата с микронна точност, създавайки верига за обратна връзка, която незабавно коригира всякакви отклонения.
Пропорционален вентил срещу серво клапан: Сравнение на производителността
| Характеристика | Пропорционален вентил | Серво клапан |
|---|---|---|
| Време за реакция | 50-200ms | 5-20ms |
| Прецизност | ±2% от пълната скала | ±0,1% от пълната скала |
| цена | 500-5000 долара | 5000-50 000 долара |
| Толерантност към замърсяване | високо | ниско |
| Приложения | Индустриална автоматизация, мобилна хидравлика | Аерокосмически, военни системи |
Сладкото място:За 80% от индустриалните приложения пропорционалните вентили осигуряват перфектния баланс между производителност и рентабилност.
Специфични за индустрията приложения и истории за успех
Автомобилни иновации
Когато Mercedes-Benz разработиха своята система за адаптивно окачване, те се нуждаеха от клапани, които да регулират твърдостта на амортисьора в реално време. Техните инженери избраха пропорционални клапани, които реагират на пътните условия 500 пъти в секунда, превръщайки неравните магистрали в гладки като коприна карания.
Пробив в медицинските изделия
В Детската болница във Филаделфия недоносените бебета с тегло под 2 паунда зависят от вентилатори с пропорционални клапани, калибрирани да доставят вдишвания, по-малки от шепот. Тези клапи са спомогнали за подобряване на преживяемостта на изключително недоносените бебета с 15% през последното десетилетие. [Вижприложения за пропорционален контрол на потока]
Приложения за възобновяема енергия
Системите за контрол на наклона на вятърните турбини използват пропорционални клапани за регулиране на ъглите на перките въз основа на скоростта на вятъра. Една турбина може да има 20+ пропорционални клапана, работещи заедно, оптимизирайки улавянето на енергия, като същевременно защитава системата от разрушителните сили на вятъра.
Отстраняване на често срещани проблеми с пропорционалния клапан
Проблеми със замърсяването
Основна причина:Метални частици от износени тръби замърсяват вентила.
Решение:Инсталирайте 10-микронна филтрация и прилагайте предсказуеми графици за поддръжка.
Проблеми с производителността, свързани с температурата
Основна причина:Повишените температури увеличават вискозитета на хидравличната течност и съпротивлението на бобината.
Решение:Внедрете алгоритми за температурна компенсация и използвайте високотемпературни компоненти.
Ръководство за избор: Избор на правилния пропорционален вентил
Изисквания за дебит
- Нисък поток (0,1-10 GPM):Клапани с директно действие
- Среден поток (10-100 GPM):Двустепенни пропорционални вентили
- Висок поток (100+ GPM):Пропорционални управляващи клапани с пилотно управление
Нужди от прецизност
- Стандартни приложения:±2-5% точност е достатъчна
- Критични процеси:Изберете системи със затворен контур с ±0,5% точност
- Лабораторно оборудване:Помислете за пропорционални вентили със серво качество
Екологични съображения
- Чиста среда:Стандартните пропорционални вентили работят добре
- Тежки условия:Изберете вентили със степен на защита IP65+
- Експлозивни атмосфери:Изберете сертифицирани по ATEX пропорционални вентилни системи
Бъдещи тенденции в технологията на пропорционалните вентили
IoT интеграция и интелигентна диагностика
Утрешните пропорционални вентили ще ви изпратят съобщение, преди да се счупят. Компании като Parker Hannifin разработват клапани, които използват машинно обучение за прогнозиране на нуждите от поддръжка, като потенциално намаляват непланирания престой с 60%.
Напредък в миниатюризацията
Микрофлуидните пропорционални клапани, по-малки от пощенска марка, позволяват революционни медицински устройства, включително преносими машини за диализа и имплантируеми системи за доставяне на лекарства.
Иновации за енергийна ефективност
Вентилите от следващо поколение ще включват технология за събиране на енергия, като потенциално ще се захранват от потока на течността, който контролират - създавайки наистина автономни системи с пропорционални клапани.
Най-добри практики за инсталиране и съвети за поддръжка
Контролен списък преди инсталиране
- Съвместимост с течности:Уверете се, че материалите на уплътненията съответстват на вашата хидравлична течност
- Електрически изисквания:Потвърдете спецификациите за напрежение и ток
- Ориентация на монтаж:Следвайте указанията на производителя за оптимална работа
- Филтриращи системи:Инсталирайте подходяща филтрация нагоре по веригата
График за превантивна поддръжка
- Ежедневно:Наблюдавайте налягането и дебита на системата
- Седмично:Проверете електрическите връзки за корозия
- Месечно:Анализирайте хидравличната течност за замърсяване
- Тримесечно:Калибрирайте системите за управление и тествайте аварийните изключвания
Мониторинг на производителността
Използвайте системи за регистриране на данни, за да проследите:
- Време за реакция
- Хистерезисни измервания
- Текущи модели на потребление
- Температурни вариации
Анализ на икономическото въздействие и ROI
Печалби в производствената ефективност
Производител на автомобилни части замени 40 спирателно-изключващи клапана с 8 пропорционални клапана, постигайки:
Изчисления за спестяване на енергия
Пропорционалните вентили обикновено намаляват консумацията на енергия с 20-40% в сравнение с дроселиращите системи, използващи спирателни клапани с ограничители. За съоръжение, използващо 100 kW хидравлична мощност, това представлява спестяване на $15 000-30 000 годишно.
Свързани технологии и системна интеграция
За по-задълбочено разбиране на системите за контрол на течности, проучете тези свързани теми:
- Приложения на серво клапани в авиационни системи
- Принципи на проектиране на хидравличната система
- Стратегии за управление на индустриалната автоматизация
- Прогнозна поддръжка за хидравлични компоненти
Заключение: Бъдещето е пропорционално
От отделението за интензивно лечение, където помагат за спасяването на животи, до фабричния етаж, където подобряват качеството на продукта, пропорционалните вентили представляват перфектна комбинация от машинно инженерство и електронно управление. Способността им да осигурят прецизен, непрекъснат контрол на течностите ги прави незаменими в съвременната автоматизация.
Докато се придвижваме към Индустрия 4.0, тези интелигентни вентили ще станат още по-умни, по-ефективни и по-свързани. Независимо дали проектирате следващото поколение медицински устройства, оптимизирате производствените процеси или разработвате автономни превозни средства, разбирането на технологията на пропорционалните клапани не е просто полезно – то е от съществено значение.
Следващият път, когато изпитате плавното ускорение на електрическа кола, прецизната работа на медицинското оборудване или безупречното покритие на произведен продукт, спомнете си за пропорционалните вентили, работещи безшумно зад кулисите, превеждайки електрическите сигнали в механична прецизност със забележителна надеждност.
