Замисляли ли сте се как строителното оборудване се движи толкова гладко и точно? Или как фабричните машини могат да контролират толкова точно скоростта си? Отговорът често лежи в малък, но могъщ компонент, наречен хидравличен клапан на дросела.
В това ръководство ще разбием всичко, което трябва да знаете за хидравличните клапани на дросела с прости думи. Независимо дали сте студент, работник по поддръжката или просто се интересувате как работят нещата, тази статия ще ви помогне да разберете тези важни устройства.
Какво е хидравличен клапан за дросели?
Хидравличният клапан на дросела е като воден кран за хидравлични системи. Точно когато завъртите дръжка на кран, за да контролирате колко бързо изтича вода, клапанът на дросела контролира колко бързо тече хидравличната течност през система.
Проста аналогия:Помислете за това по този начин: Когато изстискате градински маркуч, по -малко вода излиза и тя тече по -бавно. Хидравличният клапан на дросела работи по подобен начин - той създава по -малък отвор, през който течността трябва да премине, което забавя потока.
Защо са важни?
Хидравличните клапани на дросела са от решаващо значение, защото те:
- Контролирайте скоростта на хидравличните цилиндри и двигатели
- Направете машините да се движат гладко, вместо да се решават
- Помощните оператори работят с прецизност
- Пазете оборудването в безопасност, като предотвратите внезапни движения
Как работи хидравличният клапан на дросела?
Науката зад клапаните на дросела всъщност е доста проста. Всичко се свежда до една основна идея: колкото по -малък е отворът, толкова по -бавен е потокът.
Ето какво се случва вътре в клапана:
- Хидравличната течност навлиза в клапана под налягане
- Течността трябва да премине през малък отвор (наречен отвор)
- Размерът на този отвор може да се регулира чрез завъртане на дръжка или винт
- По -малък отвор = по -бавен поток = по -бавно движение на машината
- По -голямо отваряне = по -бърз поток = по -бързо движение на машината
Простата математика зад него
Не се притеснявайте - тук няма да станем твърде технически! Но помага да се знае, че дебитът зависи от три основни неща:
Размер на отвора(по -голям = повече поток)
Разлика в наляганетопрез клапана (повече налягане = повече поток)
Вид течностда се използват
Инженерите използват специални формули за изчисляване на точните дебити, но основният принцип е лесен за разбиране.
Видове хидравлични клапани на дросела
Точно както в дома ви има различни видове кранове, има няколко вида клапани на дросела. Всяка от тях е предназначена за конкретни работни места.

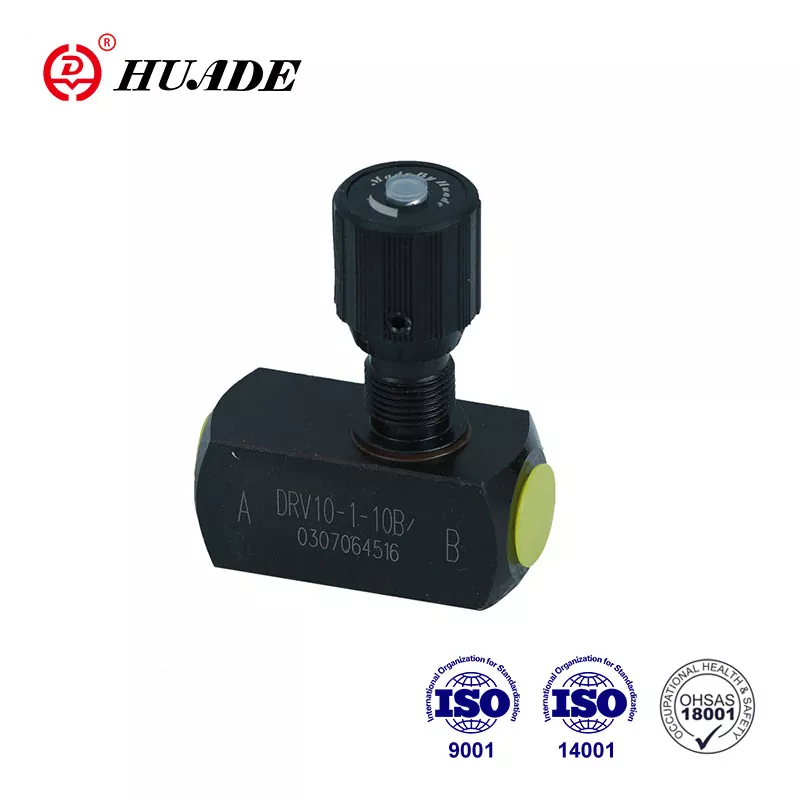

1. Клапан на иглата на дросела
2. Ексцентричен клапан на дроселната дроселна дроселна дроселна
3. Аксиален триъгълна жлеба клапан
4. Клапан за проверка на дросела
Специални видове за трудни работни места
Компенсирани с налягане клапани:Те автоматично се регулират, когато системното налягане се променя, поддържайки потока стабилен.
Температурни компенсирани клапани:Те се регулират за температурните промени, които влияят на дебелината на течността.
Къде се използват хидравлични клапани на дросела?
Ще намерите тези клапани на много места, вероятно повече, отколкото осъзнавате:
Строително оборудване
- Разкопки: Контролирайте колко бързо ръката се движи нагоре и надолу
- Булдозери: Управление на скоростта на движение на острието
- Кранове: Осигурете гладко повдигане и понижаване
Фабрични машини
- Сглобяеми линии: Скорост на контрола на транспортьора
- Преса: Управлявайте колко бързи части се натискат заедно
- Машинни инструменти: Контрол на скоростта на рязане и пробиване
Други приложения
- Електроцентрали: Контролен поток от пара и газ
- Рафинерии за нефт: Управлявайте дебита на петрола
- HVAC системи: Контролен воден поток за отопление и охлаждане
- Оборудване за тестване: Осигурете прецизен контрол за тестване на материали
Как да изберете правилния клапан на дросела
Избирането на правилния клапан на дросела е като избор на подходящия инструмент за работа. Ето ключовите неща, които трябва да се има предвид:
1. Нужда от дебит
- Нисък поток: Изберете игли клапани
- Висок поток: Изберете пеперуда или ексцентрични клапани
2. Работно налягане
- Ниско налягане: Повечето типове клапани работят добре
- Високо налягане: Изберете аксиални триъгълни клапани на жлеб
3. Тип натоварване
- Постоянни натоварвания: Основните клапани на дросела работят добре
- Промяна на натоварванията: Помислете за компенсирани с налягане клапани
4. Монтажно пространство
- Тесни пространства: Изберете компактни дизайни
- Много място: всеки тип може да работи
5. Изисквания за поддръжка
- Лесна поддръжка: Изберете клапани за пеперуди
- Сложни системи: Може да се нуждаят от специализирани видове
Поддръжка и отстраняване на неизправности
Както всяко механично устройство, клапаните на дросела се нуждаят от редовна грижа, за да работят правилно.
Редовни съвети за поддръжка
Дръжте го чист
- Използвайте чиста хидравлична течност
- Сменете редовно филтрите
- Промийте системата периодично
Проверете за износване
- Проверете уплътненията и О-пръстените
- Потърсете драскотини по части на клапана
- Сменете износените компоненти, преди да се провалят
Предотвратяване на проблеми
- Запазете дръжките за корекция сигурни
- Предпазвайте клапаните от мръсотия и влага
- Следвайте препоръките на производителя
Често срещани проблеми и решения
| Проблем | Какво ще забележите | Вероятно причина | Какво да правя |
|---|---|---|---|
| Непоследователна скорост | Машината се движи неравномерно | Мръсен клапан или запушен филтър | Почистете системата, сменете филтъра |
| Изтичане на масло | Течни локви под клапан | Износени уплътнения | Сменете уплътненията и уплътненията |
| Вентилът няма да се регулира | Дръжката няма да се обърне | Замърсяване или корозия | Почистете клапа, проверете за повреди |
| Странни шумове | Свиркащи или шлайфащи звуци | Кавитация или износени части | Проверете налягането, сменете износените части |
| Прегряване | Системата става твърде гореща | Грешна течност или лошо охлаждане | Използвайте правилна течност, подобрете охлаждането |
Разбиране на хидравлични символи
Инженерите използват специални символи, за да показват клапани на газта в хидравлични диаграми. Тези символи са стандартизирани по целия свят, така че всеки може да ги разбере.
Основен символ на клапана на дросела:Изглежда като триъгълник със стрела през него
Регулируем дросел:Има стрелка, показваща, че може да се регулира
Вентил за проверка на дросела:Комбинира газта и проверете символите на клапана
Тези символи помагат на техниците и инженерите да комуникират ясно за хидравличните системи.
Предимства и недостатъци
Както всичко в инженерството, клапаните на дроселите имат плюсове и минуси.
Предимства
- Прост дизайн - по -малко части за счупване
- Прецизно управление - много точен контрол на скоростта
- Рентабилен - сравнително евтин
- Лесен за разбиране - пряма работа
- Надеждна - доказана технология, която работи
Недостатъци
- Загуба на енергия - създава топлина чрез ограничаване на потока
- Може да се запуши - малки отвори капан мръсотия
- Ограничен до просто управление - не е подходящ за сложна автоматизация
- Чувствителна към чистотата на течността - мръсната течност причинява проблеми
Съвети за по -добра производителност
За да извлечете максимума от вашите хидравлични дроселни клапани:
- Използвайте чиста течност - това е най -важното правило
- Клапанни с размер правилно - не използвайте клапан, който е твърде голям или твърде малък
- Инсталиране на байпасни филтри - Допълнителната филтрация помага да се предотвратят проблеми
- Монитор на температурата на системата - горещата течност може да повреди уплътненията
- Запазете записи за корекция - Напишете настройките за различни операции
- Влакови оператори - Уверете се, че хората знаят как да използват правилно оборудването
Бъдеще на хидравлични клапани на дросела
Технологията продължава да се подобрява, а клапаните на дросела също се подобряват:
Умни клапанис електронни контроли
По -добри материалиТова трае по -дълго
Интеграция с компютриза автоматично управление
Подобрена ефективностЗа намаляване на енергийните отпадъци
Основният принцип на контрол на потока обаче винаги ще бъде важен в хидравличните системи.
Заключение
Хидравличните клапани на дросела може да изглеждат като прости устройства, но те играят решаваща роля за правенето на нашия съвременен свят безпроблемно. От багера, който копае основата ви до фабричната машина, правейки колата ви, тези клапани помагат за управление на движението с точност и надеждност.
Разбирането как работят, къде се използват и как да ги поддържат може да ви помогне:
- Вземете по -добри решения, когато избирате оборудване
- Отстраняване на проблеми по -ефективно
- Оценявайте инженерството зад ежедневните машини
- Комуникирайте по -добре с техници и инженери
Независимо дали тепърва започвате да научавате за хидравликата или търсите да задълбочите знанията си, не забравяйте, че клапаните на дросела са основни градивни елементи на системите за захранване на течности. Овладейте основите и ще бъдете на път да разберете по -сложни хидравлични концепции.
Следващия път, когато видите парче строително оборудване, което работи безпроблемно или фабрична машина, работеща с прецизност, ще знаете, че някъде в тази система хидравличният клапан на дросела тихо върши работата си - контролирайки потока, управлява скоростта и прави всичко възможно.
Нуждаете се от помощ за избор на правилния клапан за дросели за вашето приложение? Помислете за консултация с инженер по хидравлични системи, който може да анализира вашите специфични изисквания и да препоръча най -доброто решение за вашите нужди.
