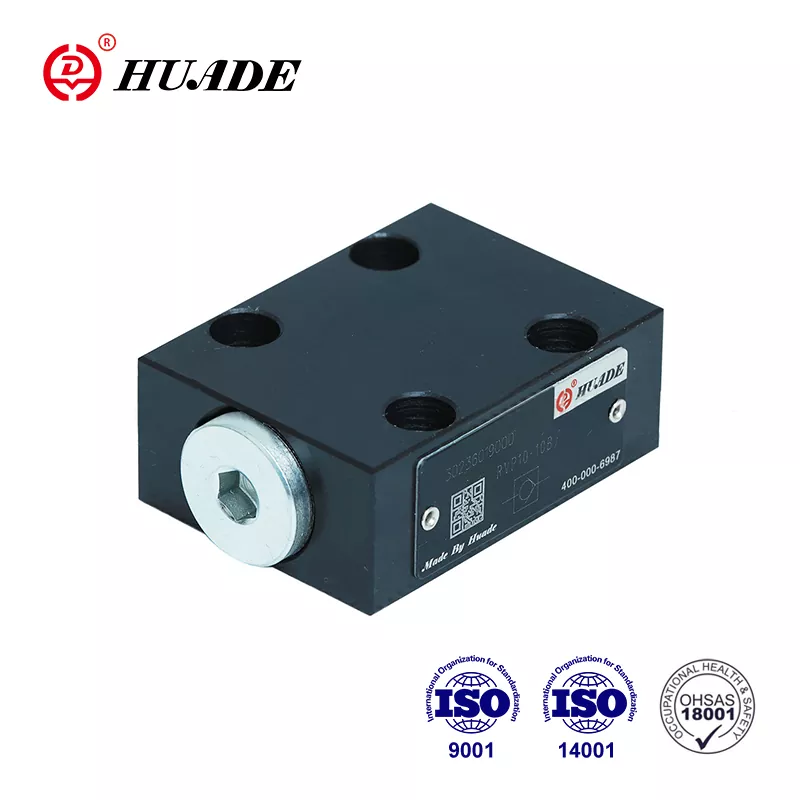

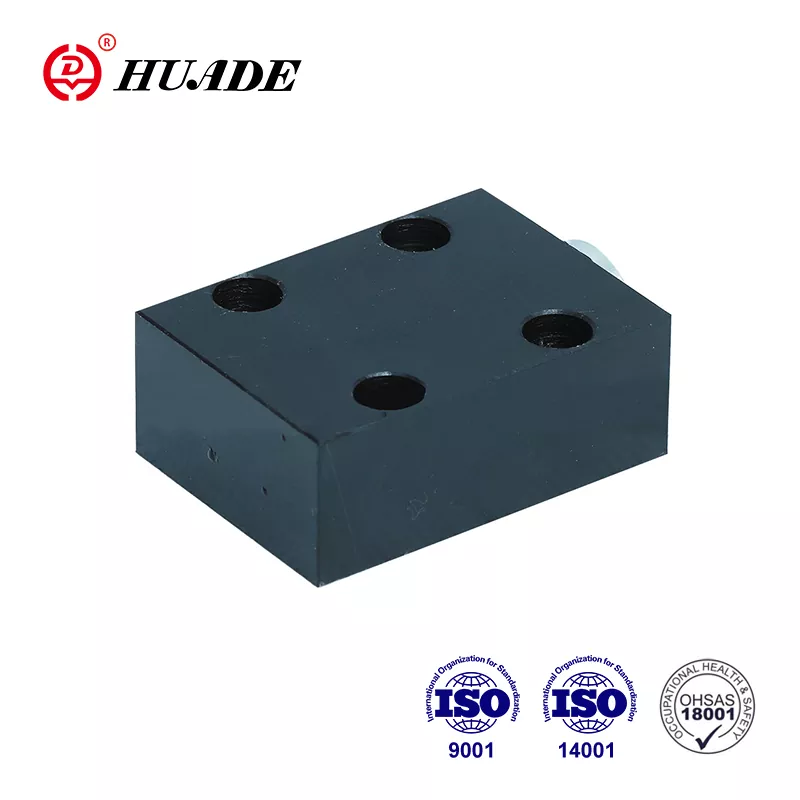

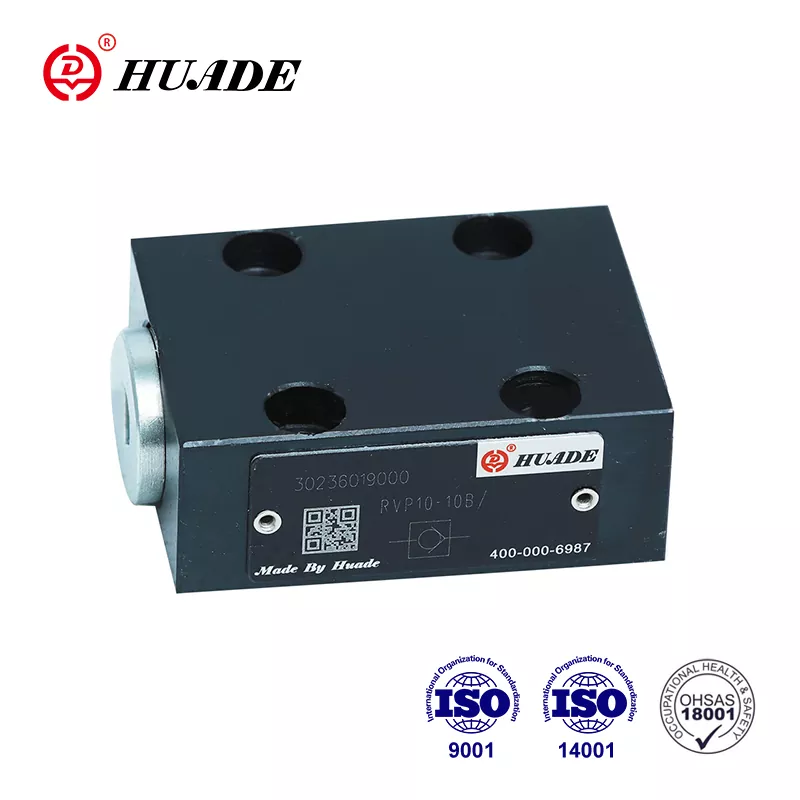

Стратегическото сътрудничество между китайското и германското правителство през 1979 г. Huade включи авангардни технологии от Rexroth. Възвратният клапан Huade® RVP 12 е съвместим с RVP 12 на Rexroth. Продуктите на Huade отговарят на международните стандарти, а именно ISO9001, ISO14001 и OH SAS18001. Фабриката поставя голям акцент върху качеството с добра система за проверка, за да гарантира отлично качество на всички възвратни клапани RVP 12, преди да напусне фабриката. Продуктите на Huade могат да бъдат широко използвани във военната индустрия и други области в Китай. Това е надеждна марка в Китай.
|
Технически данни |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Максимално работно налягане (MPa) |
31.5 |
||||||||
|
Налягане на отваряне (MPa) |
0.05 |
||||||||
|
Течност под налягане |
минерални масла или фосфатен естер |
||||||||
|
Температурен диапазон на флуида под налягане（℃） |
-30～+80 |
||||||||
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
||||||||
|
Фиксираща позиция |
по желание |
||||||||
|
Тегло (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Характеристики:
▶ Свързване на монтажната плоча
▶ Еднопосочно затваряне без течове
Приложение:
Възвратният клапан RVP 12 се използва главно на изхода на помпата като клапан за обратно налягане и байпасен клапан.
Възвратният клапан RVP 12 е структура с тарталетна клапа с малка загуба на налягане. Структурната диаграма е както е показано по-долу. Той има за задача, за предпочитане, да затвори поток без изтичане в една посока и да позволи свободен поток в противоположната посока. Основно се състои от корпус (1), тарелка (2), компресионна пружина (3) и опора на пружината (4 ). Ходът на тарелката (2), която се води по външния й диаметър, е ограничен от механичен ограничител. Вградената компресионна пружина (3) поддържа движението на затваряне. Освен това пружината за натиск (3) държи цилиндъра (2) в затворено положение, дори когато няма поток през клапана.
Символ
Структурна схема
①Корпус ②Тампер ③Пружина ④Пружинна седалка
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и въздушен филтър трябва да бъде монтиран на входа за въздух
3. Продукти без подложка, когато напускат фабриката, ако са необходими, моля, поръчайте специално.
4. Фиксиращите винтове на вентила трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга
5. Грапавостта на повърхността, свързана с клапана, се изисква до 0,8.
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
