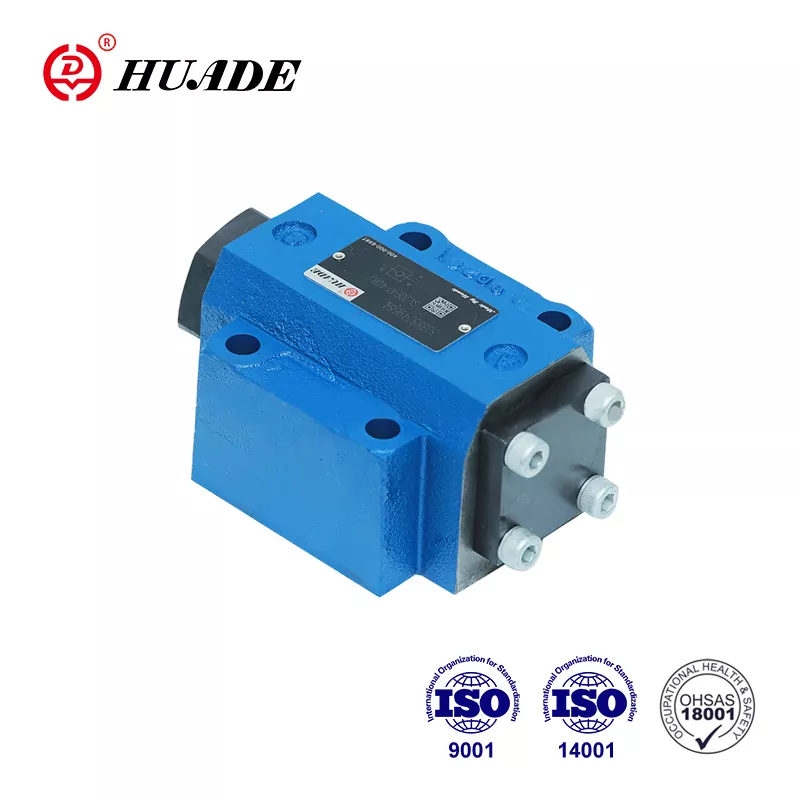

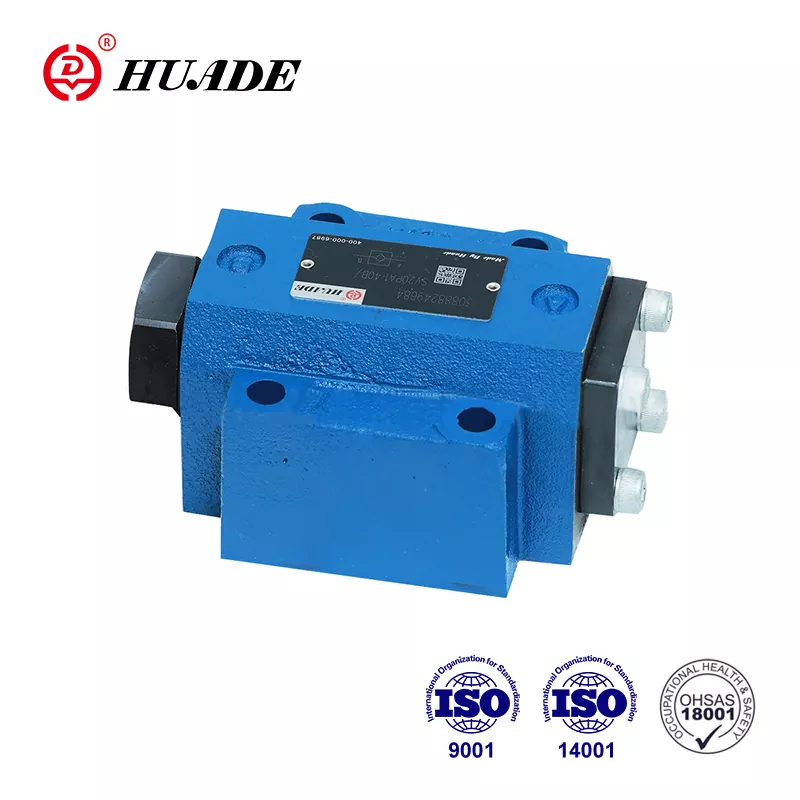

Huade е добре позната марка в Китай. След като беше създадена, тя имаше два дългосрочни опита на сътрудничество с Rexroth. Може напълно да замени серията SL, предлагана от Rexroth. Цената е по-разумна. Възвратните клапани Huade® от серията SL са конкурентни с добро качество и по-ниска цена. Huade поставя голям акцент върху качеството. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Хидравличните клапани на Huade се използват широко във военната индустрия и други области поради превъзходната производителност. Всички възвратни клапани Huade® ще бъдат опаковани в стандартни кашони плюс водоустойчива пластмасова опаковка.
|
Технически данни |
||||||
|
стил |
10 |
16 |
20 |
25 |
30 |
|
|
Тегло |
монтаж на подложка (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
резбова връзка (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Монтажна позиция (㎫) |
Не е задължително |
|||||
|
Посока на потока (㎫) |
От A до B безплатно, от B до A през отвор |
|||||
|
Работно налягане, макс. (㎫) |
0,5~315 |
|||||
|
Контролно налягане, макс (㎫) |
0,5~315 |
|||||
|
Контролен обем - порт X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контролен обем - порт Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Контролни зони - площ A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-площ A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-площ A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-площ A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Течност под налягане |
Минерални масла (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|||||
|
Температурен диапазон на флуида под налягане（℃） |
-30～+80 |
|||||
|
Диапазон на вискозитет (mm2/s) |
2,8 до 500 |
|||||
Характеристики:
▶ възвратен клапан, управляван от течност
▶ За монтаж на подложка, Монтажна схема по DIN 24 340
▶ Връзка с подложка или винтова резба
▶ Със или без порт за изтичане
▶ С или без предварително отваряне
▶ Тип с предварително отваряне, гасена декомпресия
▶ 4 натиска на отваряне
▶ Модел на пренасяне към Din 24 340 от A, 1SO 4401 и CETOP-RP 121H
Обратните клапани SL са хидравлични пилотно задвижвани възвратни клапани в дизайн с тарелка, които могат да се отварят, за да позволят ниско ниво във всяка посока.
Тези вентили се използват за изолиране на работни вериги под налягане, като защита срещу спускане на товара при прекъсване на линията или срещу пълзящи движения на хидравлично блокирани задвижващи механизми.
По принцип тези клапани се състоят от корпус (1), тарелка (2), натискна пружина (3), контролна макара (4), както и предварително отваряне, като сферичен тарелков клапан (5), по избор.
Вентилът позволява свободен поток от A към B, в обратна посока ламелката (2) се задържа на леглото си от налягането в системата, в допълнение към силата на пружината.
Чрез връзката за налягане в контролния порт X управляващото бутало (4) се премества надясно. Това избутва тапата (2) от седалката. Сега вентилът може също да има поток от B към A.
За да се осигури правилното отваряне на вентила чрез управляващото бутало (4), е необходимо определено минимално управляващо налягане.
Този клапан има допълнително предварително отваряне. Чрез връзката за налягане в контролния порт X управляващото бутало (4) се избутва надясно.
Това първо избутва топката (5), а след това и цилиндъра (2) от седалката. Сега клапанът може също да има поток от B към A. Поради предварителното отваряне има влажна декомпресия на течността под налягане. Чрез това се избягват възможни удари на налягането
Функцията на този клапан е принципно същата като на вентила SV. Разликата е в допълнителния изтичащ порт Y. С това зоната на пръстена на управляващото бутало (4) е отделена от порт А.
Налягането, налично в порт А, въздейства само върху зоната А4 на управляващото бутало (4).
Разрез на възвратен клапан тип SL. .PB
(с порт за изтичане, без предварително отваряне)
