Това изчерпателно ръководство обяснява технологията за хидравлично пропорционално управление с прости думи, обхващайки всичко от основните работни принципи до усъвършенстваните приложения за серво управление.

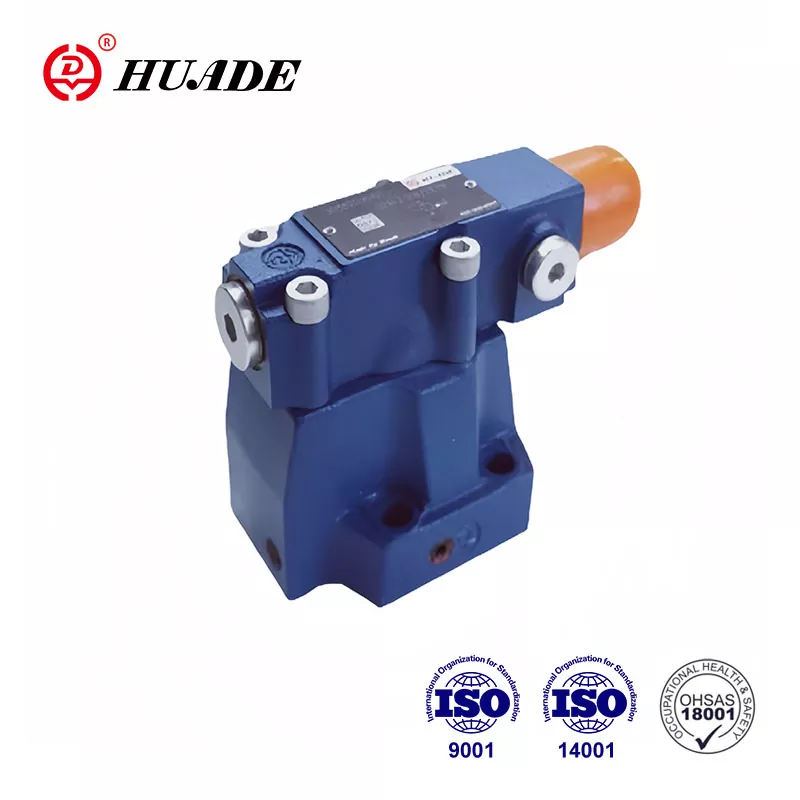

Какво е хидравличен пропорционален клапан?
Хидравличният пропорционален клапан е електрохидравлично устройство, което преобразува електрически входни сигнали в пропорционални хидравлични изходи. За разлика от простите електромагнитни клапани за включване/изключване, пропорционалните вентили осигуряват непрекъснат, променлив контрол върху потока, налягането и посоката на флуида. За изчерпателен преглед вижтекакво е пропорционален вентил.
Ключови характеристики:
- Преобразува аналогови електрически сигнали (0-10V, 4-20mA) в прецизно хидравлично управление
- Осигурява безкрайно позициониране между напълно отворено и затворено състояние
- Позволява плавни, постепенни движения на машината
- Интегрира се безпроблемно с PLC системи за управление и мрежи за автоматизация
Мислете за него като за димерен превключвател за хидравлична мощност - който ви дава точен контрол вместо просто "пълна мощност" или "изключено".
Как работят хидравличните пропорционални клапани:Процесът на контрол
Основен принцип на работа
Контролерът на клапана изпраща аналогов електрически сигнал (обикновено 0-10V DC или 4-20mA токова верига) към пропорционалния електромагнитен задвижващ механизъм.
Пропорционалният соленоид преобразува електрическия ток в магнитна сила. По-висок ток = по-силно магнитно поле = по-голяма сила на задвижването.
Магнитната сила движи макарата на клапана срещу съпротивлението на пружината. Позицията на макарата директно съответства на силата на входния сигнал.
Движението на макарата променя отвора на хидравличния отвор, като контролира скоростта на потока, налягането или насочените пътища на потока.
LVDT сензори за положение или преобразуватели за налягане осигуряват обратна връзка в реално време към усилвателя на клапана за прецизно серво управление.
Усъвършенствани технологии за управление
Широчинно-импулсна модулация (PWM):Намалява консумацията на енергия и генерирането на топлина, като същевременно поддържа прецизен контрол на силата.
Честота на трептене:Малките трептения (обикновено 100-300 Hz) преодоляват статичното триене и подобряват разделителната способност на клапана до ±0,1% от пълната скала.
Рампинг на сигнала:Постепенните промени на входа предотвратяват хидравличен удар и осигуряват плавно ускоряване/забавяне на задвижващия механизъм.
Технически спецификации и експлоатационни параметри
Критични показатели за ефективност
| Параметър | Типичен диапазон | Висока производителност |
|---|---|---|
| Капацитет на потока | 10-500 л/мин | До 2000 л/мин |
| Работно налягане | 210-350 бара | До 700 бара |
| Време за реакция | 50-200 ms | 15-50 ms |
| Линейност | ±3-5% | ±1% |
| Хистерезис | 2-5% | <1% |
| Резолюция | 0,5-1% | 0,1% |
| Честотна характеристика | 10-50 Hz | 100+ Hz |
Съвместимост на сигнала
Контрол на напрежението:±10V, 0-10V DC
Текущ контрол:4-20mA, 0-20mA
8-15xCANopen, EtherCAT, IO-Link, Profinet
Видове обратна връзка:LVDT, потенциометър, датчик за налягане
Видове пропорционални регулиращи вентили
1. Пропорционални вентили за регулиране на потока
функция:Регулирайте обемния дебит за контрол на скоростта
Приложения:CNC машини, роботизирани актуатори, конвейерни системи
Диапазон на потока:5-500 L/min с ±2% точност
2. Пропорционални предпазни/редуцир вентили
функция:Поддържайте постоянно налягане или ограничете максималното налягане в системата
Приложения:Шприцоване, изпитване на материали, затягащи системи
Диапазон на налягането:5-350 bar с ±1% точност на регулиране
3. Пропорционални управляващи вентили
функция:Контролирайте посоката и скоростта на потока едновременно
Конфигурации:4/3-посочен, 4/2-посочен с пропорционален контрол на потока
Приложения:Мобилна хидравлика, индустриална автоматизация, серво позициониране
4. Двустепенни серво-пропорционални вентили
функция:Приложения с голям поток с прецизност на серво ниво
Пилотен етап:Малък серво клапан управлява макарата на основната степен
Приложения:Стоманени валцоващи мелници, големи преси, морски системи за управление
Пропорционални спрямо серво срещу стандартни вентили: Техническо сравнение
| Спецификация | Стандартен клапан | Пропорционален вентил | Серво клапан |
|---|---|---|---|
| Контролна резолюция | Само вкл./изкл | 0,1-1% | 0,01-0,1% |
| Честотна характеристика | N/A | 10-50 Hz | 100-500 Hz |
| Падане на налягането | 5-20 бара | 5-15 бара | 3-10 бара |
| Толерантност към замърсяване | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Фактор на разходите | 1x | 3-5 пъти | 8-15x |
| Stanje vrat A in B | 2000 часа | 3000-5000 часа | 1000-2000 часа |
Разширени приложения и случаи на употреба в индустрията
Автоматизация на производството
- Инжекционно формоване:Контрол на налягането в рамките на ±0,5% за постоянно качество на детайла
- Формоване на метали:Контрол на силата до 5000 тона с пропорционално регулиране на налягането
- Монтажни линии:Съгласуване на скоростта между множество задвижки в рамките на ±1%
Мобилно оборудване
- Управление на багера:Време за реакция от джойстика до клапана <100ms за комфорт на оператора
- Операции с кранове:Контрол на налягането, чувствителен на натоварване, за енергийна ефективност
- Селскостопанска техника:Управление на помпата с променлив работен обем за приложения с ВОМ
Космонавтика и отбрана
- Симулатори на полети:Контрол на платформата за движение с ±0,1 мм точност на позициониране
- Самолетни системи:Задействане на колесника и повърхността за управление на полета
- Тестово оборудване:Тестване на умора с прецизен контрол на силата и честотата
Интегриране на система за управление и работа в мрежа
PLC интеграция
Повечето пропорционални вентили взаимодействат с програмируеми логически контролери чрез:
- Аналогов вход/изход:4-20mA токови контури или ±10V сигнали за напрежение
- Клапанни усилватели:Преобразувайте PLC изходите в правилни сигнали за задвижване на клапани
- Бордова електроника (OBE):Интегрираната управляваща електроника опростява окабеляването
Индустриални комуникационни протоколи
- EtherCAT:Ethernet в реално време за високоскоростни серво приложения
- CANopen:Разпределено управление в мобилно и индустриално оборудване
- IO връзка:Комуникация от точка до точка за интелигентна интеграция на сензори
- Profinet/Profibus:Съвместимост на екосистемата за автоматизация на Siemens
Алгоритми за управление със затворен цикъл
- PID контрол:Пропорционално-интегрално-производно управление с обратна връзка
- Препращане:Предварителен контрол за подобрена динамична реакция
- Адаптивен контрол:Самонастройващи се параметри за различни условия на натоварване
Отстраняване на неизправности и диагностични процедури
Общи режими на повреда и решения
Залепване на макара (80% от неуспехите)
Причина:Замърсена хидравлична течност или натрупване на лак
Решение:Промийте системата, сменете филтрите, поддържайте чистота ISO 19/16/13
Профилактика:500-часова смяна на филтър, анализ на течности
Дрейф на сигнала/Загуба на линейност
Причина:Температурни ефекти, стареене на компоненти, електрически смущения
Решение:Повторно калибриране, EMI екраниране, температурна компенсация
Тестова процедура:5-точкова проверка на линейността с калибрирани инструменти
Бавно време за реакция
Причина:Вътрешен теч, недостатъчно захранващо налягане, електрически проблеми
Решение:Смяна на уплътнение, оптимизиране на налягането, настройка на усилвателя
Измерване:Тест за стъпкова реакция с осцилоскопски мониторинг
Стратегии за прогнозна поддръжка
- Анализ на вибрациите:Откриване на механично износване в компонентите на клапаните
- Анализ на маслото:Наблюдавайте нивата на замърсяване и изчерпването на добавките
- Термично изображение:Идентифицирайте проблеми с електрическата връзка
- Тенденции в ефективността:Проследявайте времето за реакция и влошаването на точността
500-часова смяна на филтър, анализ на течности
Изисквания за потока
Изчислете необходимия поток:
- Q = Дебит (L/min)
- A = Площ на задвижващия механизъм (cm²)
- V = желана скорост (m/min)
- η = ефективност на системата (0,85-0,95)
Размер на вентила за 120-150% от изчисления поток за оптимален контрол.
Рейтинги на налягането
- Налягане в системата:Номинална стойност на вентила ≥ 1,5 × максимално налягане в системата
- Пад на налягането:Поддържайте 10-15 бара на вентила за добър контрол
- Обратно налягане:Помислете за ограниченията на обратната линия при оразмеряване
Екологични съображения
- Температурен диапазон:Стандартен (-20°C до +80°C), налични са опции за висока температура
- Устойчивост на вибрации:Съответствие с IEC 60068-2-6 за мобилни приложения
- IP защита:IP65/IP67 оценки за тежки среди
- Защита от експлозия:ATEX/IECEx сертификат за опасни зони
Бъдещи тенденции в технологията на пропорционалните вентили
Интеграция на Индустрия 4.0
- IoT свързаност:Безжичен мониторинг и облачен анализ
- Машинно обучение:Предсказуеми алгоритми за оптимална производителност
- Regula de aur:Виртуални модели на вентили за симулация на системи
- Блокчейн:Сигурни записи за поддръжка и удостоверяване на части
Усъвършенствани материали и дизайн
- Адитивно производство:Комплексна вътрешна геометрия за подобрени характеристики на потока
- Интелигентни материали:Сплави с памет на формата за адаптивен контрол
- Нанотехнологии:Усъвършенствани покрития за подобрена устойчивост на износване
- Био-вдъхновен дизайн:Оптимизация на динамиката на флуидите от природата
Фокус върху устойчивостта
- Възстановяване на енергия:Регенеративни вериги с пропорционално управление
- Биоразградими течности:Съвместимост с екологична хидравлика
- Оценка на жизнения цикъл:Дизайн за възможност за рециклиране и намалено въздействие върху околната среда
- Оптимизация на ефективността:Управление, управлявано от AI за минимална консумация на енергия
Анализ на разходите и ползите и съображения за ROI
Първоначална инвестиция срещу оперативни спестявания
Типично изчисление на изплащането:
Помислете за ограниченията на обратната линия при оразмеряване
Смяна на уплътнение, оптимизиране на налягането, настройка на усилвателя
Намалена поддръжка: 25% по-малко сервизни обаждания
Стандартен (-20°C до +80°C), налични са опции за висока температура
Средна ROI: 12-24 месеца при приложения с висока степен на използване
Фактори на общата цена на притежание
- Консумация на енергия:Системи с променлив срещу фиксиран поток
- Разходи за поддръжка:Стратегии за планирана срещу реактивна поддръжка
- Намаляване на времето за престой:Възможности за предсказуема поддръжка
- Качество на продукта:Подобрената консистенция намалява процента на скрап
Заключение
Хидравличните пропорционални вентили представляват критична технология, свързваща традиционната хидравлична мощност с модерни електронни системи за управление. Способността им да осигурят прецизен, непрекъснат контрол ги прави основни за приложения, изискващи точност, ефективност и безпроблемна работа.
Основни изводи за внедряване:
- Съобразете внимателно спецификациите на вентила с изискванията на приложението
- Инвестирайте в подходящ дизайн на системата и чистота на течността
- План за интеграция със съществуващи контролни архитектури
- Обмислете изискванията за дългосрочна поддръжка и поддръжка
Независимо дали става въпрос за надграждане на съществуващо оборудване или проектиране на нови системи, разбирането на технологията на пропорционалните клапани помага за оптимизиране на производителността на хидравличната система, докато се подготвя за бъдещи изисквания за интегриране на Industry 4.0.
Независимо дали става въпрос за надграждане на съществуващо оборудване или проектиране на нови системи, разбирането на технологията на пропорционалните клапани помага за оптимизиране на производителността на хидравличната система, докато се подготвя за бъдещи изисквания за интегриране на Industry 4.0.
Готови ли сте да внедрите пропорционална вентилна технология във вашите хидравлични системи? Помислете за консултация с опитни инженери по автоматизация, за да осигурите оптимален избор и интеграция за вашите конкретни приложения.
