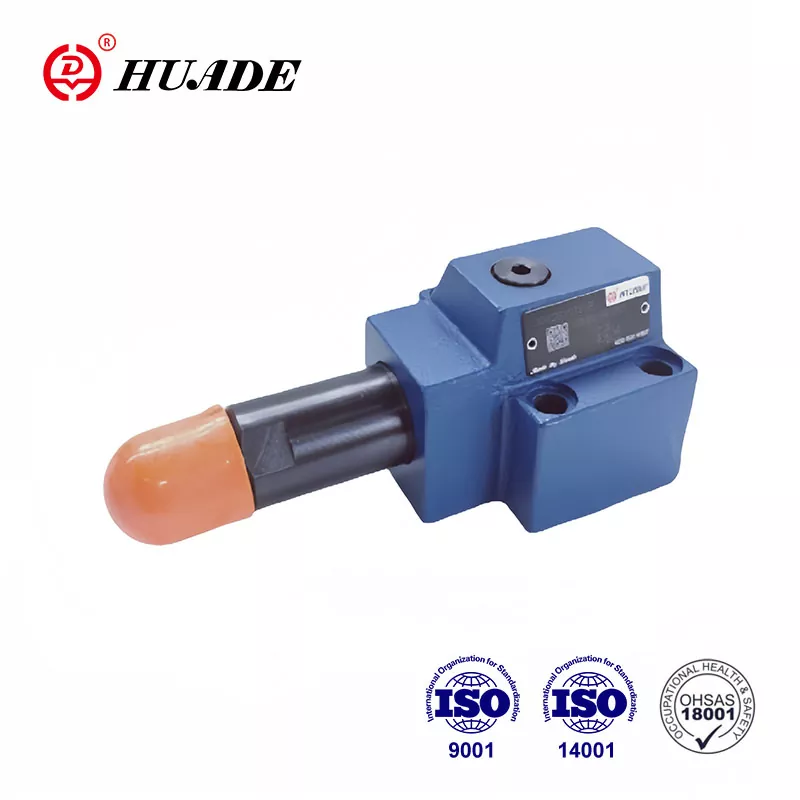

Клапанът за последователност на налягането тип DZ 10 DP е клапан за последователност на налягането с директно управление. Използва се за зависима от налягането последователност на втора система. Той се продава диво в Китай и в чужди страни с високо качество и по-ниска цена. Клапанът за последователност на налягане Huade® отговаря напълно на международните стандарти в хидравличната индустрия. Чрез въвеждането на усъвършенствана технология на Rexroth, хидравличните клапани Huade® са съвместими с Rexroth по отношение на производителността.
|
Технически данни |
|
|
Входящо налягане, порт P, B (X） (MPa) |
до 31.5 |
|
Изходно налягане, порт A (MPa) |
до 21.0 |
|
Обратно налягане, отвор T (MPa) |
до 16.0 |
|
Макс. допустим поток (L/min) |
до 80 |
|
Течности |
Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|
Диапазон на вискозитет (mm²/s) |
10~800 |
|
Температурен диапазон на флуида (℃) |
-30 до +80 |
|
Чистота на течността (хм) |
Чистота на течността Максимално допустима степен на замърсяване на течността според NAS 1638 клас 9 |
|
Макс. поток (л/мин) |
до 80 |
Характеристики:
▶ За монтаж на подложка
▶ 4 степени на налягане
▶ 4 регулиращи елемента:
. Въртящ се бутон
. Маншон с шестограм и предпазна капачка
. Заключващ се въртящ се бутон със скала
. Въртящо се копче със скала
▶ С връзка за манометър
▶ Възвратен клапан, опция
▶ Схема за монтаж по DIN 24 340, форма D, ISO 5781 и CETOP - RP 121H
Приложение:
Този клапан за последователност на налягането DZ 10 DP може да се използва широко в хидравлични системи на повдигащи и транспортни машини, строителни машини, промишлени превозни средства, машинни инструменти, кораби, металургия и друго оборудване.
Налягането на последователността се настройва чрез регулиращия елемент (1).
Натискната пружина (2) държи управляващата макара (3) в начална позиция, вентилът е затворен. Налягането в порт А е налице в зоната на буталото на управляващата макара (3), противоположна на натискната пружина (2) през контролната линия (4). Когато налягането достигне стойността, зададена на компресионната пружина (2), контролната макара (3) се премества и отваря връзката A към B. Системата, която е свързана към порт B, се последователно настройва, без налягането в канал A да пада.
Контролният сигнал се получава чрез контролната линия (4) от порт A или външно чрез връзка X.
В зависимост от приложението на вентила маслото за изтичане на дренаж може да бъде прекарано външно през връзка Y или вътрешно през B.
структура на DZ 10 DP 1 -40B
Символи на DZ 10 DP-10B
