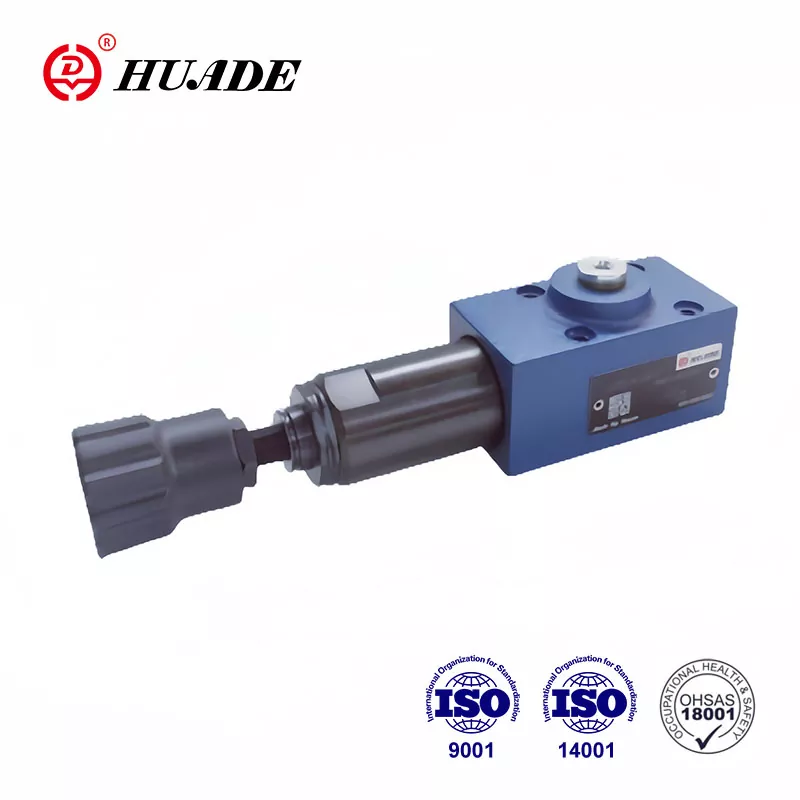

Клапан за последователност на налягането DZ 6 DP

Клапанът тип DZ 6 DP е клапан за последователно налягане с директно управление. Чрез две дългосрочни и задълбочени кооперации с Rexroth, клапаните за хидравлично налягане Huade® могат да съвпадат с Rexroth по производителност. Този клапан за последователност на налягането може да се използва широко в хидравличната система на повдигащи и транспортни машини, строителни машини, промишлени превозни средства, машинни инструменти, кораби, металургия и друго оборудване.

Продуктов параметър на клапан за последователно налягане DZ 6 DP

Характеристика на продукта и приложение на клапан за последователност на налягането DZ 6 DP

Характеристики:

▶ За монтаж на подложка

▶ 5 степени на налягане

▶ 4 Регулиращи елементи:

. Въртящ се бутон

. Винт с глава с шестостен и защитна капачка,

Заключващ се въртящ се бутон със скала

Въртящо се копче със скала

▶ Възвратен клапан, опция

▶ Схема за монтаж по DIN 24 340, форма A, ISO 4401 и CETOP - RP 121H

Приложение:

Клапанът за последователност на налягането DZ 6 DP се използва за зависимо от налягането свързване на втора система.

Разрез и символ на клапан за последователно налягане DZ 6 DP

Настройката на последователното налягане се извършва чрез регулиращия елемент (4).

Пружината (3) държи контролната макара (2) в неутрално положение, вентилът е блокиран. Налягането в канал P е налице върху повърхността на макарата на управляващата макара (2) срещу пружината (3) през контролната линия (6).

Ако налягането в канал P достигне зададената стойност на пружината (3), управляващата макара (2) се премества наляво и връзката P към A се отваря. Системата в канал А е свързана без спадане на налягането в канал Р.

Управляващият сигнал произхожда вътрешно чрез контролната линия (6) от канал P или външно през порт B (X).

В зависимост от употребата на клапана изтичането на маслото е външно през порт T(Y) или вътрешно през A.

структура на ДЗ 6 ДП 1 -50Б

Символи на DZ 6 DP-10B
