Какво е пропорционален вентил?

2024-09-25

Актуализирано на 25 септември 2025 г
Уилям Лео

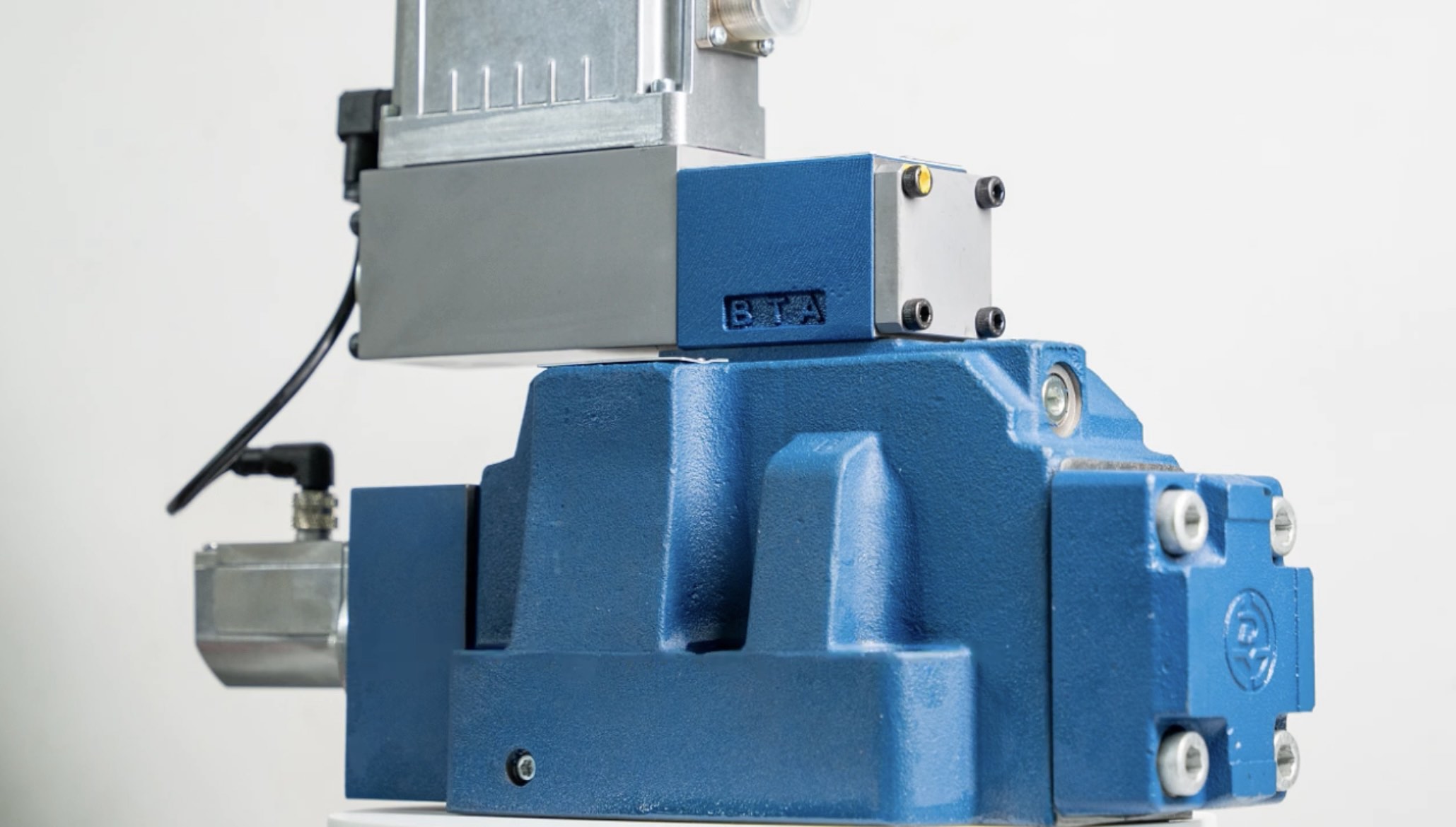

Пропорционален вентил

Чудили ли сте се някога как съвременните машини могат да контролират течности толкова прецизно? Независимо дали става дума за медицински вентилатор, който доставя точното количество кислород на пациента, или роботизирана ръка, движеща се с невероятна точност, тайната често се крие в нещо, нареченопропорционален вентил.

Признавайки, че различните читатели имат изключително различни информационни нужди, това изчерпателно ръководство подхожда към пропорционалните вентили от четири различни професионални гледни точки. Независимо дали сте любопитен начинаещ, който се опитва да разбере основите, инженер, търсещ технически спецификации, професионалист по доставки, оценяващ доставчици, или наблюдател в индустрията, който следи най-новите тенденции, ние създадохме нашето съдържание специално за вашата роля и изисквания.

Какво е пропорционален вентил?

A пропорционален вентиле интелигентно устройство, което контролира потока, налягането или посоката на течности (течности или газове) с невероятна прецизност. Мислете за това като за усъвършенстван кран, който може да се отваря и затваря във всяко положение между напълно включен и напълно изключен.

За разлика от обикновените вкл./изкл. вентили, които работят като превключватели за осветление (включени или изключени), пропорционалните вентили работят по-скоро като димерни превключватели. Те могат да се настройват на всяко ниво между 0% и 100% въз основа на електрическия сигнал, който получават.

Защо пропорционалните вентили са важни?

Представете си, че се опитвате да напълните чаша вода с пожарен маркуч, който има само две настройки: напълно изключен или пълен ток. Ето какво би било като да се опитваш да вършиш прецизна работа само с вкл./изкл. Пропорционалните вентили ни дават необходимия контрол за:

Медицинско оборудване, което се нуждае от точно дозиране
Производство на машини, които изискват плавни движения
Аерокосмически системи, където прецизността означава безопасност
Всяко приложение, при което „достатъчно близо“ не е достатъчно добро

Пропорционални вентили срещу обикновени Вкл./Изкл

Нека сравним тези два вида клапани един до друг:

Характеристика	Пропорционален вентил	Клапан за включване/изключване
контрол	Променлива (0-100%)	Двоичен (0% или 100%)
Прецизност	Много високо (±1-5%)	Ограничен (±10-20%)
Тип сигнал	Аналогов (0-10V, 4-20mA)	Цифров (вкл./изкл.)
Отговор	Плавно и постепенно	Бързо, но рязко
цена	По-високо	По-ниска
Най-добро за	Прецизни приложения	Лесни задачи за включване/изключване

Помислете за това по следния начин:Ако трябва да паркирате кола на тясно място, бихте искали пропорционално управление (леко ускоряване и спиране). Но ако просто трябва да стартирате или спрете двигателя, превключвателят за включване/изключване работи перфектно.

Как работят пропорционалните вентили?

Магията се случва чрез комбинация от електрически и механични части, работещи заедно:

Основният процес

Вход на сигнала: Контролерът изпраща електрически сигнал (като 0-10 волта)
Електромагнитна сила: Този сигнал създава магнитна сила в намотка (соленоид)
Физическо движение: Магнитната сила движи част, наречена "макара" или "бутало"
Контрол на потока: Докато макарата се движи, тя променя колко течност може да премине през нея
Обратна връзка: Сензорите проверяват позицията и изпращат обратна връзка, за да поддържат всичко точно

Ключови компоненти

Ето основните части и какво правят:

Компонент	работа	Как помага
Захранване	Осигурява електричество (обикновено 24V)	Захранва цялата система
Контролер/PLC	Изпраща командни сигнали	Казва на вентила какво да прави
Усилвател	Преобразува сигналите в правилната сила	Гарантира, че соленоидът получава правилната мощност
Соленоид	Създава магнитна сила	Движи макарата
Макара/бутало	Контролира пътя на течността	Всъщност регулира потока
Сензор за обратна връзка	Следи позицията	Осигурява точност

Интелигентни функции

Съвременните пропорционални вентили често включват:

ШИМ контрол: Използва бързи импулси за включване/изключване, за да създаде гладко движение и да намали триенето
Обратна връзка със затворен цикъл: Постоянно проверява и настройва, за да поддържа точността
Цифрова интеграция: Може да се свързва към компютърни мрежи за дистанционно управление

Видове пропорционални вентили

Пропорционалните вентили се предлагат в различни разновидности за различни задачи:

По функция

Клапани за контрол на налягането: Поддържайте налягането на точни нива (като при хидравличните спирачки)
Клапани за контрол на потока: Регулирайте колко течност протича за минута
Клапани за управление на посоката: Контролирайте в каква посока се движи течността (напред/назад/стоп)

По дизайн

Директно действащ: Опростен дизайн, при който соленоидът директно движи макарата
Управляван с пилот: Използва малък вентил за управление на по-голям клапан (за системи с високо налягане)

От електроника

Бордова електроника (OBE): Има вграден компютърен мозък
Външен усилвател: Използва отделна контролна кутия

Къде се използват пропорционалните вентили?

Тези многофункционални устройства се появяват в много индустрии:

Медицински приложения

Вентилатори: Доставяйте точни количества кислород на пациентите
Машини за диализа: Контрол на потока течност за лечение на бъбреците
Лабораторно оборудване: Измерете точни количества химикали

Индустриална автоматизация

Робот Ръце: Позволете плавни, прецизни движения
Монтажни линии: Контролирайте скоростите и позиционирането на конвейера
Машинни инструменти: Регулиране на течността за рязане и налягането на затягане

Автомобилна и космическа индустрия

Спирачни системи: Осигурява плавно, контролирано спиране
Управление на полета: Разрешете прецизно маневриране на самолета
Горивни системи: Управлявайте подаването на гориво към двигателите

Други индустрии

Храна и напитки: Напълнете бутилките с точни количества
ОВК системи: Контрол на температурата и въздушния поток
Химическа обработка: Работете безопасно с опасни материали
[Научете повече заприложения на хидравличен пропорционален клапан]

Предимства на пропорционалните вентили

Невероятна прецизност

Може да контролира потока в рамките на 1-5% точност

Плавна работа

Без внезапни сътресения или пикове на налягането

Енергийна ефективност

Използва само необходимата мощност

Дълготраен

Може да работи милиони цикли

Интелигентна интеграция

Лесно се свързва с компютърни системи

Функции за безопасност

Вградените предпазители предотвратяват инциденти

Цифрите на ефективността, които имат значение

Спецификация	Типичен диапазон	Какво означава
Време за реакция	10-50 милисекунди	Колко бързо реагира
точност	±1% до ±5%	Колко точно е
Диапазон на налягането	0-350 бара	Максимално налягане, което може да издържи
Температурен диапазон	-20°C до +80°C	Граници на работната температура
Продължителност на живота	100 милиона цикъла	Колко време продължава

Предизвикателства и съображения

За какво да внимавате

По-високи разходи: По-скъпо от обикновените затварящи/изключващи вентили
Сложност: Има нужда от квалифицирани техници за монтаж
Поддръжка: Изисква чисти течности и редовно калибриране
Чувствителност към околната среда: Може да се повлияе от температура и замърсяване

Съвети за поддръжка

За да поддържате пропорционалните вентили да работят добре:

Поддържайте течностите чисти (използвайте подходящи филтри)
Проверявайте редовно калибрирането
Поддържайте подходяща работна температура
Използвайте подходящия вискозитет (дебелина) на течността

Как да изберем правилния пропорционален вентил

Ключови въпроси, които да зададете

Какъв тип течност?(масло, въздух, вода, химикали)
Колко поток ви трябва?(измерено в галони или литри в минута)
Какъв натиск?(от каква сила се нуждае системата)
Колко точно?(какво ниво на точност изисквате)
Каква среда?(температура, чистота, опасни зони)

Контролен списък за избор

Съпоставете типа на управляващия сигнал (напрежение или ток)
Изберете правилния размер за вашите изисквания за поток
Помислете за необходимото време за реакция
Проверете екологичните оценки
Планирайте достъпа за поддръжка
Бюджет за контролери и аксесоари

Бъдещи тенденции

Светът на пропорционалните вентили продължава да се развива:

Какво следва

1. По-интелигентни контроли

Клапани, задвижвани от AI, които се учат и адаптират

2. По-малки размери

По-компактен дизайн за тесни пространства

3. По-добра свързаност

Подобрена цифрова комуникация

4. Икономия на енергия

Още по-ефективна работа

5. Прогнозна поддръжка

Вентили, които ви казват, когато имат нужда от обслужване

Цифрово срещу аналогово управление

Съвременното предимство

Предимства на цифровия контрол:

Базирана на софтуер настройка (без ръчни настройки)
Дистанционно наблюдение и управление
По-добра устойчивост на шум
Икономия на енергия (не са необходими портове за обезвъздушаване)
Лесни промени на параметрите

Традиционен аналогов:

Проста, доказана технология
По-ниска първоначална цена
Лесен за отстраняване на неизправности
Без софтуерна сложност

Примери от реалния свят

Медицински вентилатор

Пациент с COVID-19 се нуждае от прецизна доставка на кислород. Пропорционалната клапа получава сигнали от сензори, наблюдаващи дишането на пациента и регулира кислородния поток в реално време, като потенциално спасява животи.

Роботизирана монтажна линия

Производител на автомобили използва роботизирани ръце с пропорционални клапани за монтиране на предни стъкла. Вентилите управляват пневматични хващачи, които трябва да държат стъклото здраво, но нежно – твърде разхлабено и то пада, твърде стегнато и се счупва.

Аерокосмическо приложение

Системата за управление на полета на самолета използва пропорционални клапани за преместване на контролните повърхности. Входът на пилота се превръща в прецизни движения на клапана, които регулират въздушния поток над крилата и контролните повърхности, позволявайки плавен полет.

Често срещани проблеми и решения

Проблем: Клапанът не реагира

Възможни причини:

Проблеми със захранването
Проблеми със сигналното окабеляване
Замърсена течност

Решения:

Проверете електрическите връзки
Проверете захранващото напрежение
Почистете или сменете филтрите

Проблем: Лоша точност

Възможни причини:

Дрейф на калибриране
Износени вътрешни части
Температурни ефекти

Решения:

Калибрирайте отново системата
Сменете износените компоненти
Добавяне на температурна компенсация

Съображения за разходите

Първоначална инвестиция срещу дългосрочна стойност

Въпреки че пропорционалните клапани струват повече предварително, те често осигуряват по-добра стойност чрез:

Намалени разходи за поддръжка
Икономия на енергия
Подобрено качество на продукта
По-малко престой
По-дълъг експлоатационен живот

Фактори на ROI

Изисквания за точност на вашето приложение
Разходи за енергия във вашия район
Разходи за труд за поддръжка
Подобрения в качеството на продукцията
Изисквания за надеждност на системата

Най-добри практики за инсталиране

Какво трябва и какво не трябва

направете:

Използвайте процедури за чиста инсталация
Защитете електрическите връзки от влага
Инсталирайте подходяща филтрация
Позволете термично разширение
Планирайте достъпа за поддръжка

Не:

Пропуснете процеса на промиване на системата
Пренебрегвайте изискванията за чистота на течността
Забравете за електромагнитните смущения
Намалете размера на захранването
Ускорете процеса на калибриране

Заключение: Защо пропорционалните вентили са важни

Пропорционалните вентили представляват ключова технология, която преодолява празнината между простото управление на включване/изключване и сложното, прецизно управление на течностите. Те позволяват плавната и точна работа на безброй системи, на които разчитаме всеки ден – от медицинското оборудване, което ни поддържа здрави, до производствените системи, които произвеждат стоките, които използваме.

Тъй като технологията продължава да напредва, пропорционалните вентили стават по-интелигентни, по-ефективни и по-интегрирани с цифровите системи за управление. За инженерите, техниците и лицата, вземащи решения, работещи с флуидни енергийни системи, разбирането на тези устройства е от съществено значение за създаването на системи, които не са просто функционални, но оптимизирани за производителност, ефективност и надеждност.

Независимо дали проектирате нова система, надстройвате съществуваща или просто се опитвате да разберете как съвременните машини постигат такава впечатляваща прецизност, пропорционалните вентили вероятно играят ключова роля зад кулисите. Способността им да осигурят плавен, точен и надежден контрол ги прави незаменими в нашия все по-автоматизиран свят.

Следващия път, когато видите робот, който се движи с плавна грация, пациент, получаващ прецизно контролирано медицинско лечение, или самолет, летящ плавно през турбуленция, не забравяйте, че пропорционалните клапани може просто да са невъзпятите герои, които правят всичко възможно.

Готови ли сте да научите повече за системите за контрол на течности? Разгледайте другите ни ръководства за хидравлика, пневматика и индустриална автоматизация, за да задълбочите разбирането си за тези завладяващи технологии.
