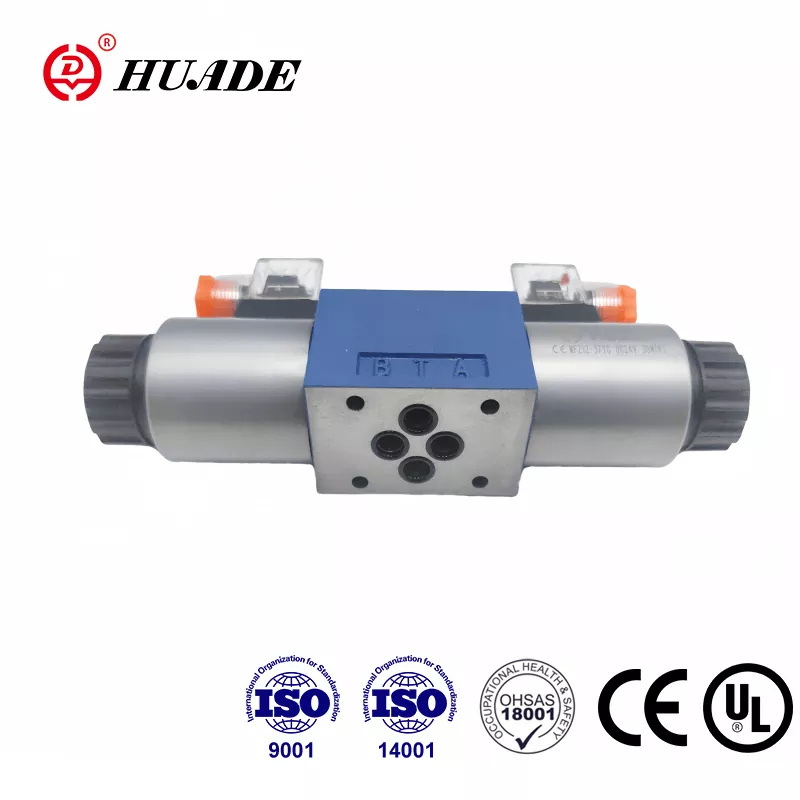

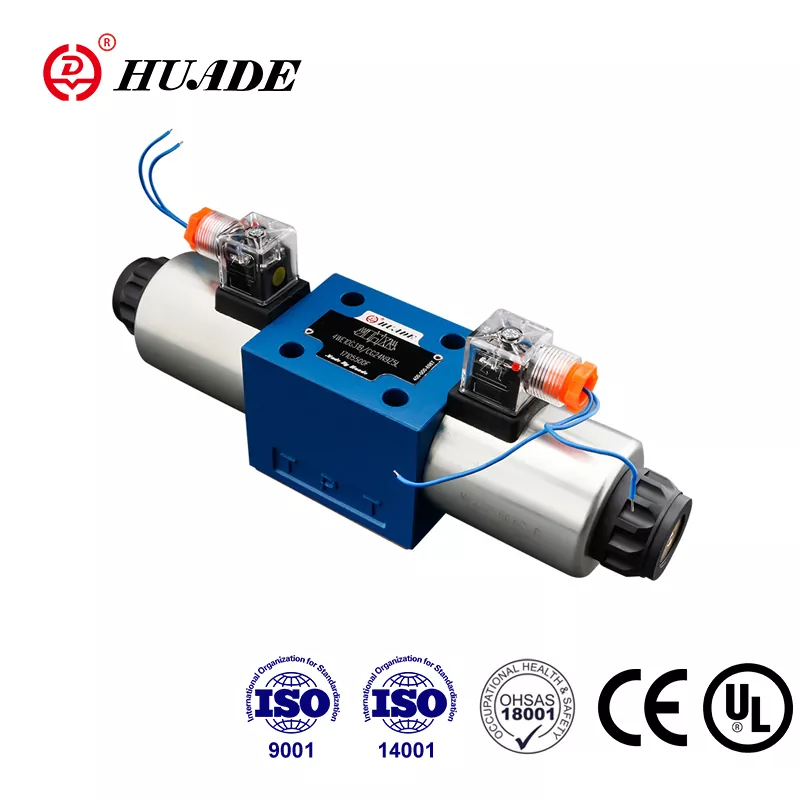

Сътрудничество с Rexroth два пъти от 1979 г., Huade Hydraulic се превърна във водещ производител в китайската хидравлична индустрия. Насочващият макарен вентил Huade® тип 4WE 10 D е заместител на продуктите на Rexroth. Серията електромагнитни насочващи вентили е преминала CE и UL сертификати. Тези клапани са конкурентни на добре познатите продукти с добро качество и по-ниска цена. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Huade® е изключителна марка в китайската хидравлична индустрия. Хидравличните насочващи клапани Huade® участват в много национални проекти за трансформация на техническо и отбранително оборудване за насърчаване на модернизацията на отбранително оборудване.
|
Работно налягане макс. |
Портове A.B.P (MPa) |
до 31.5 |
|
Портове T (MPa) |
16 |
|
|
Максимален дебит (л/мин) |
120 |
|
|
Напречно сечение (позиция на превключване 0): |
Със символ Q приблизително 6 % от номиналната площ |
|
|
Течност под налягане |
Минерални масла (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|
|
Диапазон на температурата на флуида под налягане (℃) |
-30～+80 |
|
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
|
|
Тегло (кг) |
Клапан с 1 соленоид |
5.1(DC),4.3(AC) |
|
Клапан с 2 соленоида |
6.7(DC),5.1(AC) |
|
Характеристики:
▶ Директен електромагнитен управляван насочващ клапан като стандартна версия
▶ Мокри щифтови DC или AC соленоиди с подвижни намотки
▶ Перфектен контур
▶ Намотките могат да се сменят без отваряне на херметична камера
▶ Избор между централни или индивидуални електрически връзки
▶ Допълнително ръчно управление
▶ Дълъг живот
▶ Модел на пренасяне към Din 24 340 форма A, ISO 4401 и CETOP - RP 121H
Насочващите вентили 4WE 10 основно се състоят от корпус (1), един или два соленоида (2), управляваща макара (3) и една или две възвратни пружини (4). В покой управляващата макара (3) се задържа в централната си или първоначална позиция с помощта на възвратни пружини (4) (с изключение на импулсните макари). Контролната макара (3) се управлява от соленоиди с мокри щифтове (2). Силата на соленоида (2) действа върху управляващата макара (3) и я премества от покой до желаната крайна позиция. Това позволява свободен поток от P към A и B към T или P към B и A към T.
При изключване на соленоида (2) управляващата макара (3) се връща в първоначалното си положение от възвратната пружина (4).
Допълнителното ръчно управление (5) позволява преместването на контролната макара (3), без да се захранват соленоидите.
Структурна схема на серия WE 10 30B
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и въздушен филтър трябва да бъде монтиран на входа за въздух.
3. Продукти без подложка при напускане на фабриката.
4. Винтовете за фиксиране на вентила трябва да бъдат избрани и използвани в съответствие с книгата с образци.
5. Грапавостта на повърхността, свързана с клапана, се изисква до 0,8.
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
