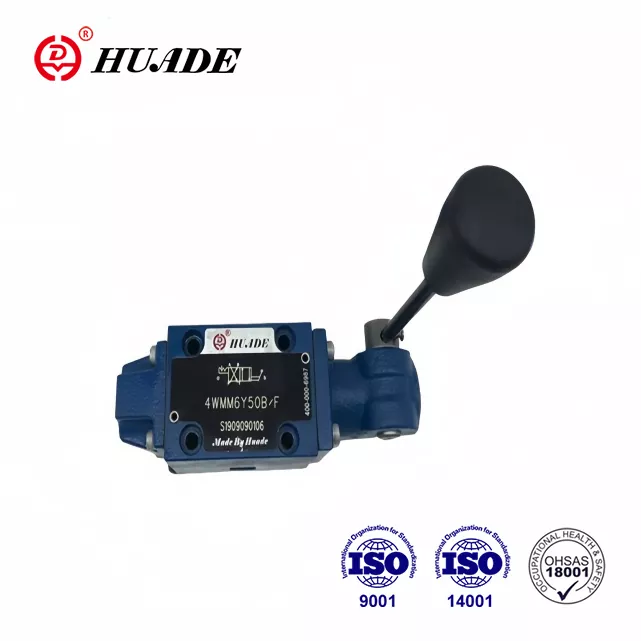

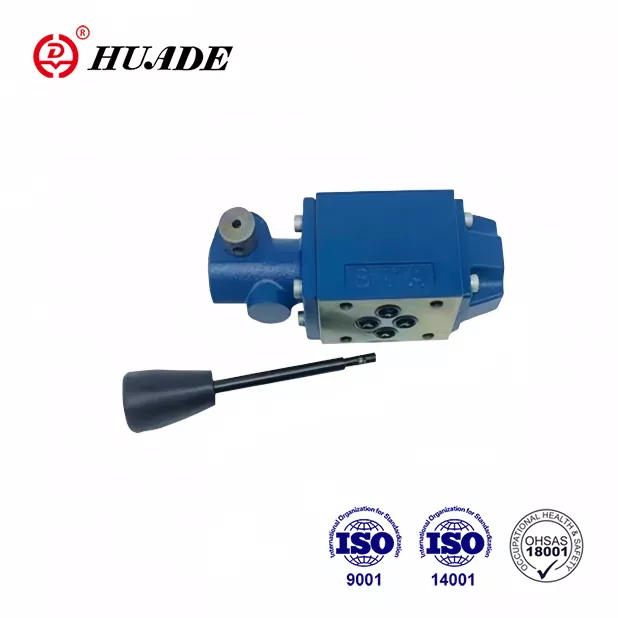

Контролен клапан за насочване WMM 6

• Характеристики на продукта: Задействане на ръчния лост, съвместим с Rexroth дизайн, опции за връщане/задържане на пролетта/задържане
• Спецификации: размер 6/10/16/25, максимално налягане 31.5-35 MPa, поток 60-450 L/min
• Приложения: строителни машини, химическо оборудване, индустриални системи

Изпратете запитване Изтегляне на PDF

Описание на продукта

WMM 6 клапаните могат напълно да заменят могат да заменят един и същ модел на REXROTH® поради два дългосрочни преживявания за сътрудничество между Huade и Rexroth. Цената на Huade® WMM 6 е по -разумна. Той е конкурентен с добро качество и по -ниска цена. Huade оперира повече от 750 броя производствено оборудване, внесено от САЩ, Япония, Германия и Швейцария. Той поставя голям стрес върху качеството с много строга система за тестване. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Това е надеждна национална марка в Китай. Хидравличните клапани на Huade се използват широко във военната индустрия и други области поради превъзходните резултати.

Параметър на продукта на контролния клапан на насоката WMM 6

Технически данни (за приложения извън тези параметри. Моля, консултирайте се с нас!)
Размер		6	10	16	25
Максимум работно налягане	Порт А. Б. П (㎫)	до 31.5		до 35
	Порт T (㎫)	до 16	до 15	до 25	до 25
Максимален поток (l/min)		до 60	до 100	до 300	до 450
Напречно сечение на потока (Контролна позиция 0)		За символ Q, 6% от номиналното напречно сечение За символ W, 3% от номиналното напречно сечение		За символ q, v, 16% от номиналното напречно сечение За символ W, 3% от номиналното напречно сечение

Течност под налягане		Минерални масла (за уплътнение на NBR) или Фосфатен естер (за FPM уплътнение)
Температурен диапазон на течността на налягане （℃）		-30 ～+80
Диапазон на вискозитет (mm2/s)		2.8 до 500
Тегло (кг)		Прибл.1.4	Прибл.3.3	Прибл.8	Прибл.17
Контролна мощност на дръжката (n)		без връщане на налягане приблизително.20 без връщане на налягане приблизително.30	с задържане приблизително.16 ~ 23 без задържане приблизително.20 ~ 27	Прибл.75	Прибл.120

Характеристика на продукта и прилагане на насочения контролен клапан WMM 6

Характеристики:

▶ Директен задействан насочен клапан на макарата с ръчен лост

▶ С пролетна връщане или задържане, незадължително

▶ За монтаж на подплата

▶ Малък размер, голям капацитет на потока и добра надеждност

▶ Модел на пренасяне към DIN 24 340 Форма A, ISO 4401 и Cetop - RP 121H

Приложение:

Тип на насочения клапан WMM 6 може да се използва заедно с други сандвич клапани със същия размер. Той се използва широко в строителните машини, химическите машини, леките промишлени машини, локомотивите и други индустрии.

Функции, секция и символи на контролния клапан на посоката WMM 6

Посочените клапани WMM 6 са ръчни лостове за задействани клапани на макари. Контролират старта, спирането и посоката на потока.

Посочените клапани основно се състоят от корпус①, ръчен лост, контролен пул ③, както и един или два връщащи пружини④. В неоперативно условие контролната макара се държи в неутралната или първоначалната му позиция от връщащите пружини ④. Контролният шпула се задейства чрез ръчния лост ②, това действа чрез фуга и щифта директно върху контролната макара ③. По този начин макарата се премества от позицията си за почивка в необходимото си превключено положение. След като лостът на ръката ② е върнат в превключената позиция нула, макарата ③ се връща в неутралната позиция чрез връщащите пружини ④.

Тип 4WMM ../ F .. (с задържане)

Тези клапани са или 2 или 3 позиционни контролни клапани, които са оборудвани с задържане, който работи във всички превключващи позиции

Изглед от тип WMM 6

Касета дросела
