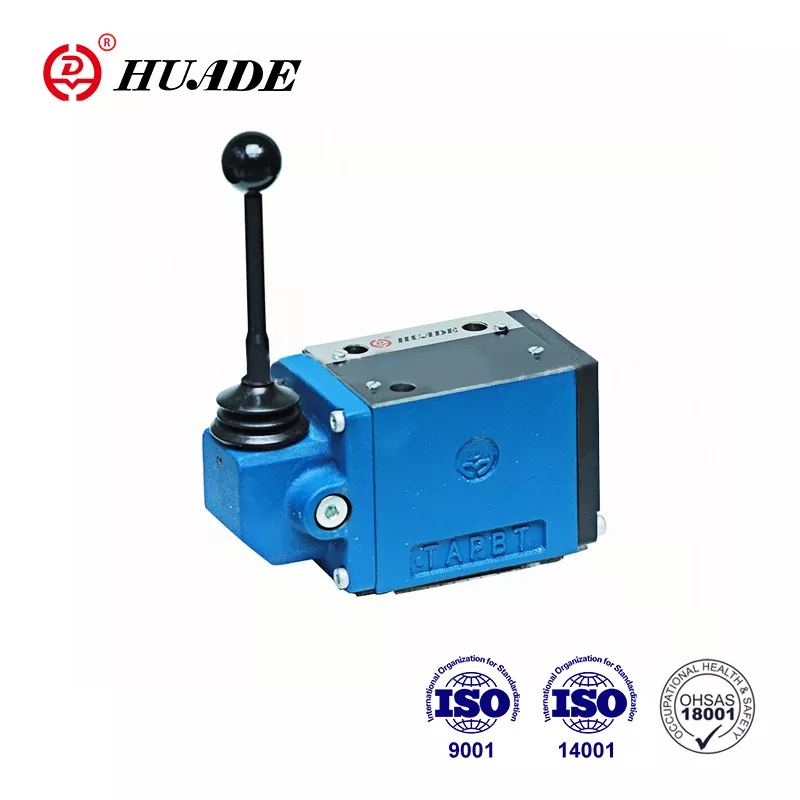

Контролен клапан за насочване WMM 10

• Характеристики на продукта: Ръчно лост, задействан, пролетна възвръщаемост/задържане по избор, съвместим с Rexroth дизайн с превъзходна надеждност
• Спецификации: Размер 10, Максимално налягане 31.5MPa (A, B, P портове), Max поток 120L/min, монтаж на подплата
• Приложения: строителни машини, химическо оборудване, леки промишлени машини, локомотиви

Изпратете запитване Изтегляне на PDF

Описание на продукта

Huade е китайско известно държавно предприятие, специализирано в технологията за хидравлично управление. Huade® WMM 10 клапана могат напълно да заменят същата серия, предлагана от Rexroth поради два дългосрочни преживявания за сътрудничество с Rexroth. Той е конкурентен с добро качество и по-ниска цена. Този насочен клапан се радва на безплатна услуга за поддръжка в рамките на едногодишния гаранционен период. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Хидравличните клапани на Huade се използват широко във военната индустрия и други области поради превъзходните резултати.

Параметър на продукта на контролния клапан на посоката WMM 10

Технически данни (за приложения извън тези параметри. Моля, консултирайте се с нас!)
Размер		10
Максимум работно налягане	Порт А. Б. П (㎫)	до 31.5
	Порт T (㎫)	до 15
Максимален поток (l/min)		до 120
Напречно сечение на потока (Контролна позиция 0)		За символ Q, 6% от номиналното напречно сечение
		За символ W, 3% от номиналното напречно сечение
Течност под налягане		Минерални масла (за уплътнение на NBR) или Фосфатен естер (за FPM уплътнение)
Температурен диапазон на течността на налягане （℃）		-30 ～+80
Диапазон на вискозитет (mm2/s)		2.8 до 500
Тегло (кг)		Прибл.3.3
Контролна мощност на дръжката (n)		с задържане приблизително.16 ~ 23
		без задържане приблизително.20 ~ 27

Функция на продукта и прилагане на контролния клапан за насочване WMM 10

Характеристики:

▶ Директен задействан насочен клапан на макарата с ръчен лост

▶ С пролетна връщане или задържане, незадължително

▶ За монтаж на подплата

▶ Модел на пренасяне към DIN 24 340 Форма A, ISO 4401 и Cetop - RP 121H

Приложение:

Тип на посоката на клапата WMM 10 приема връзката на плочите, която има предимствата на малкия размер, големия капацитет на потока и добрата надеждност в сравнение с други вътрешни клапани от серии. Той се използва широко в строителните машини, химическите машини, леките промишлени машини, локомотивите и други индустрии.

Функции, секция и символи на контролния клапан на посоката WMM 10

Типът WMM 10 клапана е ръчен лост задействани клапани на макара. Те контролират старта, спирането и посоката на потока.

Посочените клапани основно се състоят от корпус①, ръчен лост, контролен пул ③, както и един или два връщащи пружини④. В неоперативно условие контролната макара се държи в неутралната или първоначалната му позиция от връщащите пружини ④. Контролната макара се задейства чрез ръчния лост ②, това действа чрез фуга и щифта директно върху контролната макара ③. По този начин макарата се премества от позицията си за почивка в необходимото си превключено положение. След като лостът на ръката ② е върнат в превключената позиция нула, макарата ③ се връща в неутралната позиция чрез връщащите пружини ④.

Тип 4WMM ../ F .. (с задържане)

Тези клапани са или 2 или 3 позиционни контролни клапани, които са оборудвани с задържане, който работи във всички превключващи позиции

Изглед от тип WMM10 ... 30b

Касета дросела
