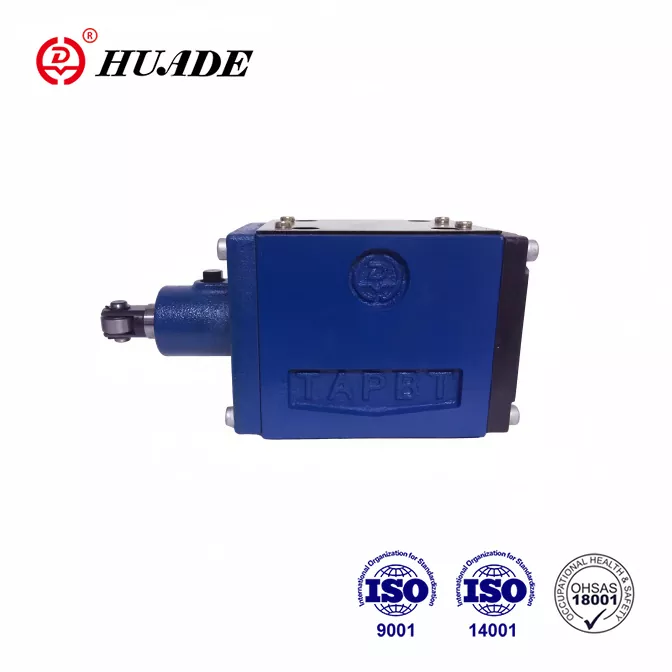

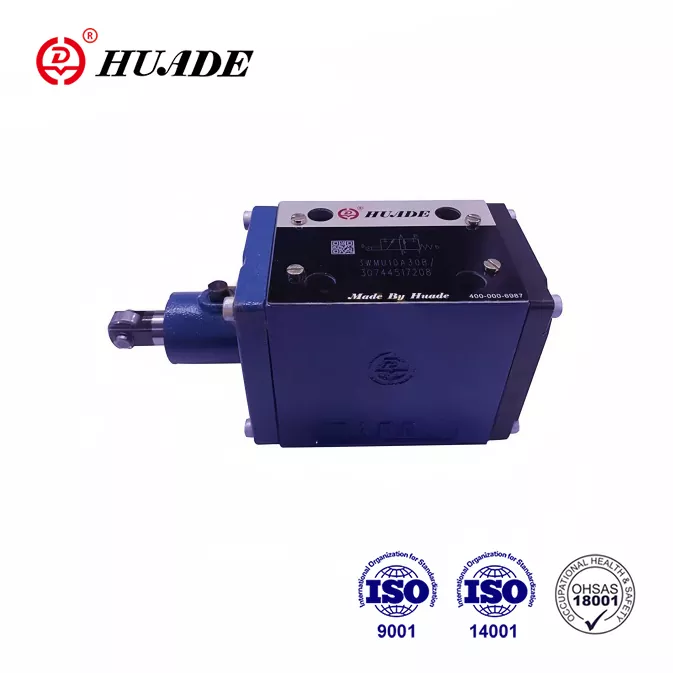

Контролен клапан за насочване WMU

• Характеристики на продукта: Директно работещ шпула клапан, регулируема работа на ролката, съвместим с Rexroth дизайн
• Спецификации: Размер 6/10, Максимално налягане 31.5MPa, поток до 60/120 L/min
• Приложения: военна индустрия, индустриални хидравлични системи, тежки машини

Изпратете запитване Изтегляне на PDF

Описание на продукта

Сътрудничество с Rexroth за два пъти от 1979 г., Huade е включил авангардна технология от Rexroth. Huade® WMU Valve може напълно да замени същия модел, предлаган от Rexroth. Той е конкурентен с добро качество и по -ниска цена. Всички насочени клапани имат едногодишна гаранция и по време на гаранционния период можете да се насладите на безплатни услуги за поддръжка. Huade оперира повече от 750 броя производствено оборудване, внесено от САЩ, Япония, Германия и Швейцария. Това поставя голям стрес върху качеството. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Хидравличните клапани Huade® се използват широко във военната индустрия и други области поради превъзходните показатели.

Параметър на продукта на контролния клапан на насоката WMU

Размер		6		10
Максимум работно налягане	Порт А. Б. П (㎫)	до 31.5
	Порт T (㎫)	до 6		до 16
В символи A и B порт T трябва да се използва като връзка за източване Ако работното налягане е над разрешеното налягане в порта на Т
Максимален поток (l/min)		до 60		до 120
Напречно сечение на потока (Контролна позиция 0		За символ Q, 6% от номиналното напречно сечение
		За символ W, 3% от номиналното напречно сечение
Течност под налягане		Минерални масла (за уплътнение на NBR) или Фосфатен естер (за FPM уплътнение)
Температурен диапазон на течността на налягане （℃）		-30 ～+80
Диапазон на вискозитет (mm2/s)		2.8 до 500
Тегло (кг)		Прибл.1.4 100 до 121		Прибл.3.3
Оперативна сила на ролковия лост		При нулево налягане на резервоара	100 до 121	Две позиции клапан	70 до 140
(N)		при налягане	184 до 205	три позиции клапан	70 до 175

Характеристика на продукта на насочен контролен клапан WMU

Характеристики:

▶ Директно управлявана насочена клапа на макарата с регулируема работа на ролката

▶ Сглобяването на ролковия лост може да бъде засилен на 90 °

▶ Радиалните сили абсорбират надеждно (до 30 °)

▶ 19 вида стандартна функция на макарата

Функции, секция и символи на контролния клапан WMR

Управляващите клапани на WMU са насочени клапани, работещи с ролки. Те основно се състоят от корпуса (1), валякът (2), контролната макара (3) и връщащата пружина (4).

Необходим е дроселът на приставката, ако потокът по-голям от разрешената стойност може да възникне, докато макарата на клапана е от една позиция в друга. Отворът на приставката е монтиран в P порта на насочения клапан.

Поради ограничаването на условията на труд, дебитът на клапана може да надвиши дебита, определен върху характерните криви по време на процеса на превключване. В този случай е необходим газ. Той е инсталиран в P порта или маслена верига на клапана.
