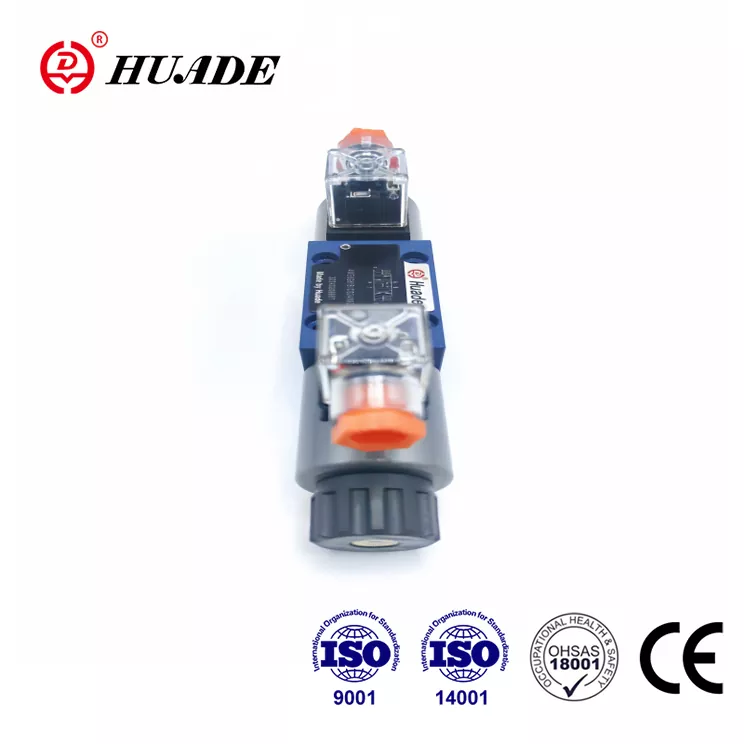

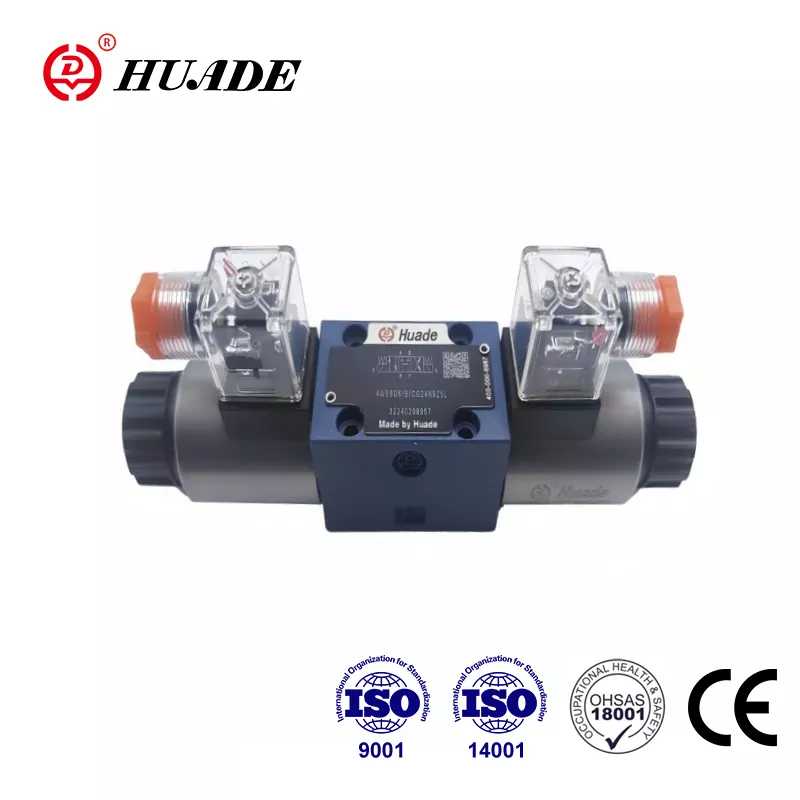

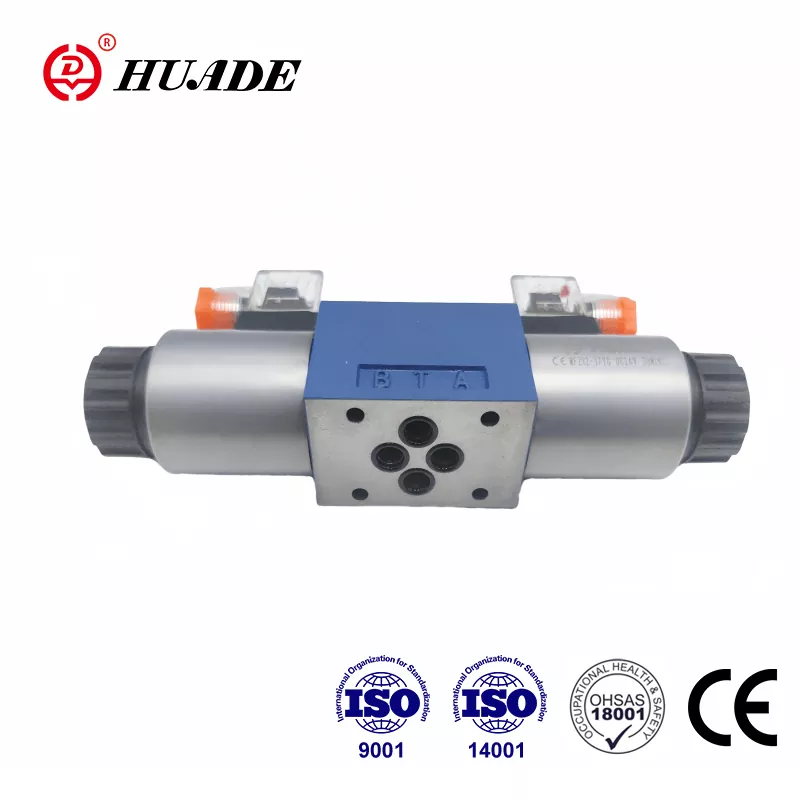

Сътрудничейки с Rexroth два пъти от 1979 г., Huade включи авангардни технологии от Rexroth. Насочващият макарен вентил WE 5 на марката Huade е достъпна алтернатива на същия модел, предлаган от Rexroth. Huade работи с повече от 750 броя производствено оборудване, внесено от САЩ, Япония, Германия и Швейцария. Huade поставя голям акцент върху качеството, за да гарантира, че всеки насочващ клапан има превъзходна производителност. Серията електромагнитни насочващи клапани е преминала CE сертификация. Системата за научноизследователска и развойна дейност и управление на производството отговаря на ISO9001, ISO14001 и ISO45001. Хидравличните клапани на марката Huade се използват широко във военната индустрия и други области в Китай поради стабилна производителност.
|
Хидравлични данни |
|||
|
Хидравлична течност |
минерални масла или фосфатен естер |
||
|
Температурен диапазон на флуида |
-30～+80 |
||
|
Диапазон на вискозитет (mm2/s) |
2,8 до 500 |
||
|
Работно налягане, макс. (㎫) |
Порт A,B,P |
Порт Т |
|
|
до 25 |
до 6 |
||
|
Област на потока (позиция на превключване 0): |
Със символ W |
Със символ Q |
|
|
прибл. 3% от номиналното напречно сечение |
приблизително 6% от номиналното напречно сечение |
||
|
Тегло (кг) |
клапан |
подплочка G115/01 |
подложка G96/01 |
|
прибл.1.4 |
прибл.0,7 |
прибл.0,5 |
|
|
Електрически данни |
|||
|
AC напрежение (V) |
110，220，в 50Hz |
||
|
DC напрежение (V) |
12、 24、 110 |
||
|
Тип напрежение |
AC |
DC |
|
|
Изискване за мощност (W) |
26 |
||
|
Задържаща мощност (VA) |
- |
46 |
|
|
Мощност при включване (VA) |
- |
130 |
|
|
Работен цикъл |
продължи |
||
|
Време за включване (ms) |
40 |
25 |
|
|
Време на изключване (ms) |
30 |
20 |
|
|
Температура на околната среда（℃） |
+50 |
||
|
Температура на бобината （℃） |
+150 |
||
|
Цикли на честотата на превключване (цикли/ч) |
15000 |
7200 |
|
|
Вид защита по DIN 40 050 |
IP65 |
||
Характеристики:
▶ Директно задействан соленоиден насочващ клапан
▶ Мокри щифтове DC или AC соленоиди
▶ Свързване на монтажната плоча
Приложение:
Насочващите вентили от тип WE5 са насочващи клапани с електромагнитно управление. Те контролират пускането, спирането и посоката на течност. Този клапан се използва широко в различни хидравлични системи и пилотни клапани на различни клапани за налягане.
Тези насочващи вентили се състоят основно от корпус (1), един или два соленоида (2), управляваща макара (3) и една или две възвратни пружини (4).
Контролната макара (3) се държи от възвратната пружина (4) в централно или в изходно положение (с изключение на задържаните макари). Контролната макара (3) се задейства чрез соленоиди с мокри щифтове (2). В състояние на захранване. Силата на соленоида (2) действа чрез буталото (5) върху управляващата макара (3) и я измества от покой до желаната крайна позиция. Така се избира необходимият модел на потока от P към A и B към T или P към B и A към T. Когато соленоидът (2) е изключен, управляващата макара (3) се връща в неутрално положение от възвратната пружина (4). Предвидено е покрито ръчно управление, така че контролната макара (3) да може да се управлява без захранване на соленоида.
Тип 4WE5N 6.0B/O...
Тази версия е насочващ вентил с 2 превключващи позиции и 2 соленоида без ограничител и пружини. Няма дефинирана позиция на превключване в изключено състояние.
Тип 4WE5N 6.0B/OF..
Тази версия е насочващ вентил с 2 позиции на превключване, 2 соленоида и фиксатор. По този начин съответните позиции на превключване са фиксирани и не е необходимо непрекъснато захранване на соленоида.
Структурна схема на WE 5
