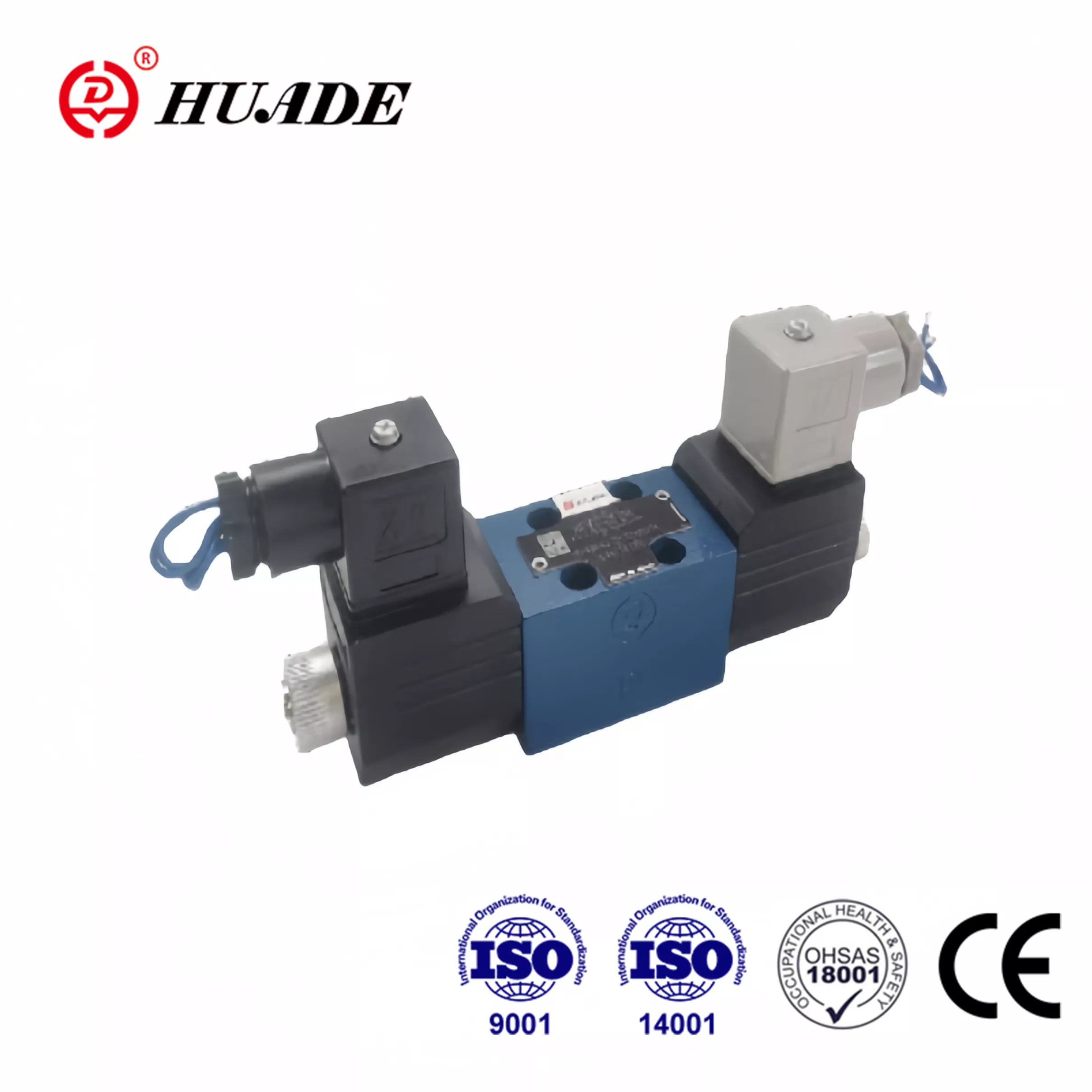

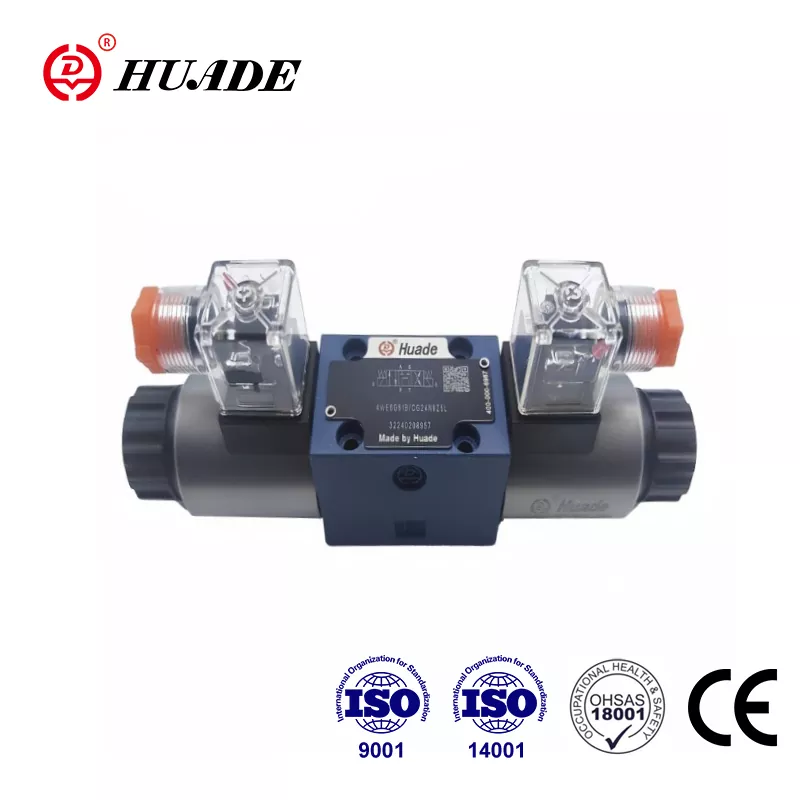

Контролен клапан за насочване WE 4 за Rexroth

• Характеристики на продукта: Соленоиден клапан с шпула, съвместим с Rexroth дизайн, CE сертифицирани, мокри щифтови соленоиди
• Спецификации: MAX налягане 21MPA, поток до 25L/min, ISO 4401 модел на пренасяне
• Приложения: инженерни машини, металургия, машинни инструменти, опазване на околната среда, корабостроене, аерокосмическо пространство

Изпратете запитване Изтегляне на PDF

Описание на продукта

Стратегическо сътрудничество между китайското и немското правителство от 1979 г. Huade е включила авангардна технология от Rexroth. Huade® We 4 насочен клапан на макарата е достъпна алтернатива на същия модел, предлаган от Rexroth. Huade поставя голям стрес върху качеството. Huade има строга система за тестване, за да гарантира, че всеки насочен клапан има превъзходна производителност. Серията на соленоидните клапа е преминала CE сертифициране. Хидравличните клапани Huade® се използват широко в инженерни и строителни машини, металургия, машинни инструменти, опазване на околната среда, корабостроене, аерокосмическо пространство, железопътен транзит, петрол и нефтохимическа, военна индустрия и други области. Това е надеждна национална марка в Китай.

Параметър на продукта на контролния клапан за насочване WE 4 за Rexroth

Хидравлични технически данни
Max.Operating Ports-Ports A, B, P （㎫）		до 21.0
Порт T （㎫）		10.0. С символи a или b порт t трябва да се използва като порт за изтичане Когато работното налягане е над допустимото налягане в резервоара
Max.flow (l/min)		до 25
Течност под налягане		Минерално масло или фосфатен естер
Диапазон на вискозитет (mm2/s)		2.8 до 500
Температурен диапазон на течността на налягане （℃）		-30 ～+80
Степен на замърсяване (㎛)		Максимална допустима степен на замърсяване на хидравличната течност до NAS 1638 клас 9. Следователно препоръчваме филтър с минимална скорост на задържане β≥ 75
Тегло (кг)		Клапан с 1 соленоид 0,9 Клапан с 2 соленоида 1.3
Електрически технически данни
Налични напрежения (V)		12. 24.220.110R 220R
Консумация на енергия (W)		22
Мито		непрекъснато
Време за превключване	ON (MS)	20 до 30
	Изключено (MS)	10 до 20
Макс. температура на околната среда （℃）		+50
Макс. Температура на намотката （℃）		+150
Защита на DIN 40 050		IP65
Честота на превключване (цикли/Н)		15000
С електрическа връзка защитният проводник (PE) трябва да бъде свързан съгласно съответните разпоредби

Характеристика на продукта и прилагане на насочен контролен клапан WE 4 за Rexroth

Характеристики:

▶ Насочени клапани от тип WE 4 са соленоидни управлявани клапани на макара

▶ Мокрите щифтови соленоиди с директен или променлив ток

▶ Пренасяне на модел на ISO 4401 и CETOP - RP 121H

Приложение:

Посочени клапани от тип WE 4 са соленоидни управлявани клапани на макара. Те контролират старта, спирането и посоката на течност.

Функции, секция и символи на контролния клапан за насочване 4 за Rexroth

Тези насочени клапани основно се състоят от корпуса (1), един или два соленоида (2), контролната макара (3) и един или два връщащи пружини (4).

Контролната макара (3) се държи от завръщащата се пружина (4) в централната или в началната позиция (с изключение на отчаяните макари). Контролната макара (3) се задейства чрез мокри щифтови соленоиди (2). В енергийно състояние. Силата на соленоида (2) действа чрез буталото (5) върху контролната макара (3) и измества същото от позицията си за почивка в желаната крайна позиция. По този начин е избран необходимия модел на поток от P до A и B до B до B и A до T. Когато соленоидът (2) се дезактивира, контролната макара (3) се връща в своя неутрален

Тази версия е насочен клапан с 2 превключващи позиции и позиция от пружината на връщане (4). Предоставено е покрито ръчно отмяна, така че контролната макара (3) да може да работи без

захранване на соленоида.

Изглед от 4-10b 4-10b

Касета дросела
