В света на системите за управление на течности прецизността и надеждността са от първостепенно значение. Независимо дали работите в индустриална автоматизация, хидравлични системи или пневматични приложения, способността да контролирате дебита с изключителна точност може да направи разликата между оптималната производителност и повредата на системата. Тук влизат в действие клапаните с пропорционален поток, служещи като усъвършенствани контролни устройства, които революционизираха подхода на инженерите към управлението на течностите.
Разбиране на основите

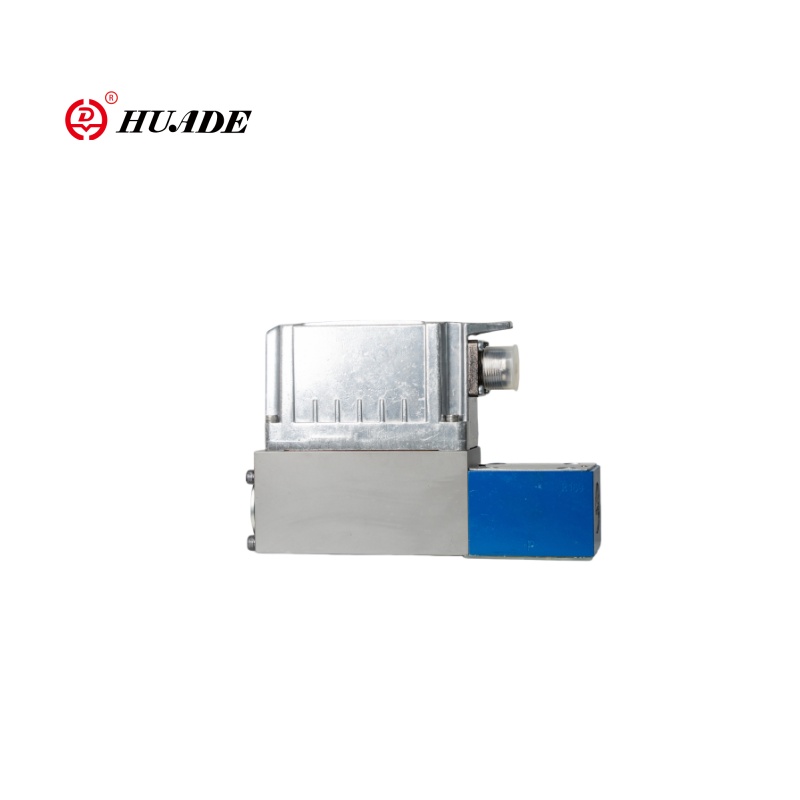

A вентил за пропорционален поток (изкуството напропорционален вентилсемейство) е усъвършенстван тип контролен клапан, който регулира скоростта на флуида в пряка пропорция на входния сигнал, обикновено електрически ток или напрежение. За разлика от традиционните клапани за включване/изключване, които просто се отварят или затварят, вентилите с пропорционален поток осигуряват безкрайно променливо управление в рамките на техния работен диапазон. Това означава, че те могат да поддържат всяка желана скорост на потока между нула и техния максимален капацитет, като реагират динамично на променящите се изисквания на системата.
„Пропорционалният“ аспект се отнася до линейната връзка между входния сигнал и позицията на отваряне на клапана. Например, ако даден клапан получи 50% входен сигнал, той ще се отвори до 50% от максималния си капацитет, доставяйки приблизително 50% от максималния си дебит. Това предвидимо поведение прави тези клапани безценни в приложения, изискващи прецизен контрол на потока.
Как работят вентилите с пропорционален поток
Работата на вентила с пропорционален поток е центрирана около неговата електронна система за управление и механичен задвижващ механизъм. Вентилът получава аналогов входен сигнал, обикновено a4-20 mAтокова верига или0-10Vсигнал за напрежение, от система за управление като PLC (програмируем логически контролер) или специален контролер на потока. [Разберетекак работят пропорционалните вентилимеханично]
Този електрически сигнал се обработва от вътрешната електроника на клапана, която го преобразува в механично движение чрез различни задвижващи технологии. Най-често срещаните задвижващи механизми включват пропорционални соленоиди, серво мотори или задвижващи механизми с звукова намотка. Тези задвижващи механизми прецизно позиционират елемента за контрол на потока на клапана - обикновено макара, тарелка или игла - за постигане на желания отвор на потока.
Много съвременни вентили с пропорционален поток включватсистеми за обратна връзка със затворен цикълизползване на сензори за позиция или сензори за поток. Тази обратна връзка позволява на вентила непрекъснато да следи своята действителна позиция или получения дебит и да прави корекции в реално време, за да поддържа точността, дори когато условията на системата се променят поради вариации на налягането или температурни колебания.
Типове и конфигурации
Вентилите за пропорционален поток се предлагат в няколко конфигурации, за да отговарят на различни приложения. Вентилите с директно действие контролират потока през един порт, което ги прави идеални за прости задачи за регулиране на потока. Вентилите с пилотно управление използват малка пилотна степен, за да управляват по-голяма основна степен, позволявайки висок капацитет на потока, като същевременно поддържат прецизна контролна чувствителност.
Двупътни вентили с пропорционален потокконтролират потока в една посока и обикновено се използват за приложения за регулиране на потока.Трипътни вентилиможе да насочва потока между два изхода или да комбинира потоци от два входа, което ги прави подходящи за отклоняващи или смесващи приложения.
Вътрешният дизайн варира в зависимост от изискванията на приложението. Вентилите от макаров тип предлагат отлични характеристики на потока и са преобладаващи в хидравличните системи. Тарелковите клапани осигуряват плътни възможности за затваряне и често се използват в пневматични приложения. Иглените вентили са отлични в приложения, изискващи много фино регулиране на потока, и са често срещани в системите за прецизно дозиране.
Приложения в различни индустрии
Вентилите за пропорционален поток намират приложения в множество индустрии, където прецизният контрол на потока е от решаващо значение. впроизводство и автоматизация, те контролират скоростта на хидравличните цилиндри и пневматичните задвижващи механизми, позволявайки плавен и прецизен контрол на движението в поточните линии, опаковъчното оборудване и системите за обработка на материали.
Theавтомобилната индустрияшироко използва тези клапани в оборудване за тестване, системи за пръскане на боя и операции с хидравлични преси. вкосмическото пространство, те са от съществено значение за контрола на потока на гориво, системите за херметизиране на кабината и хидравличните изпълнителни механизми за управление на полета, където прецизността и надеждността не подлежат на обсъждане.
Пречиствателни съоръженияизползвайте вентили с пропорционален поток за дозиране на химикали, където трябва да се добавят точни количества химикали за обработка към водните потоци. Theфармацевтичната индустрияразчита на тези клапани за прецизно дозиране на съставките в процесите на производство на лекарства, където точността пряко влияе върху качеството на продукта и съответствието с нормативните изисквания.
[Вижприложения на хидравличен пропорционален клапан]
Предимства и ползи
Основното предимство на вентилите с пропорционален поток е в тяхнотоизключителна прецизност на контрола. Те обикновено могат да поддържат точност на потока в рамките на ±2-5% от зададената точка, което е много по-добро от ръчните вентили или простите контроли за включване/изключване. Тази прецизност се превръща в подобрено качество на продукта, намалени отпадъци и по-добра ефективност на процеса.
Енергийна ефективносте друго значително предимство. Като осигуряват само точния поток, необходим във всеки даден момент, вентилите с пропорционален поток елиминират загубата на енергия, свързана със системите с постоянен висок поток, които използват предпазни клапани или байпасни вериги за управление на излишния поток.
Възможностите за интегриране на тези клапани с модерни системи за управление позволяват сложни стратегии за автоматизация. Те могат да реагират на множество входни сигнали, да участват в сложни алгоритми за управление и да предоставят диагностична обратна връзка на системите за поддръжка, поддържайки стратегии за прогнозна поддръжка.
Съображения за избор
При избора на вентил за пропорционален поток трябва да се имат предвид няколко фактора.Диапазон на потокае фундаментален—вентилът трябва да отговаря както на изискванията за минимален, така и за максимален дебит на приложението. Номиналните стойности на налягането трябва да надвишават максималното налягане в системата, включително всякакви пикове на налягането.
Времето за реакция е критично при динамични приложения. Някои системи изискват бързи промени на потока, докато други дават приоритет на стабилността пред скоростта. Съвместимостта на управляващия сигнал трябва да съответства на наличните изходи на системата за управление и изискванията за мощност трябва да съответстват на наличното електрическо захранване.
Условията на околната среда като екстремни температури, вибрации и нива на замърсяване влияят върху избора на клапан. Съвместимостта на медиите гарантира, че материалите на клапаните могат да се справят със специфичния флуид без разграждане или замърсяване.
Заключение
Вентилите с пропорционален поток представляват крайъгълен камък на технологията в съвременните системи за управление на течности, предлагайки прецизността и гъвкавостта, необходими в днешните взискателни приложения. Тяхната способност да осигурят точен, повтарящ се контрол на потока, като същевременно се интегрират безпроблемно с електронни системи за управление, ги прави незаменими в индустриите, вариращи от производството до космическата промишленост.
Тъй като автоматизацията продължава да напредва и изискванията за прецизност стават все по-строги, вентилите с пропорционален поток несъмнено ще играят още по-критична роля за осигуряване на ефективни, надеждни и прецизни системи за контрол на течности. За инженерите и системните дизайнери разбирането на възможностите на тези клапани и правилното им приложение е от съществено значение за разработването на оптимизирани решения за контрол на течности, които отговарят както на настоящите нужди, така и на бъдещите предизвикателства.
