Как работи аксиалната бутална помпа?

Аксиални бутални помписа сред най -много сложни и ефективни хидравлични помпи в съвременните индустриални приложения. От строително оборудване и самолетни системи до производствени машини, Тези помпи осигуряват мощността на течността с високо налягане, необходима за взискателни операции. Но как точно тези инженерни чудеса преобразуват механични енергия в хидравлично налягане? Нека се потопим дълбоко в завладяващия свят на Аксиални бутални помпи и проучете тяхната вътрешна работа.

Разбиране на основите

Аксиалната бутална помпа е положителна Хидравлична помпа за изместване, която използва бутала, подредени по кръгов модел около централна ос. За разлика от радиалните бутални помпи, където се движат буталата Перпендикулярни на задвижващия вал, аксиалните бутални помпи имат бутала, които се движат успоредно на оста на вала. Тази уникална конфигурация позволява компактен дизайн като същевременно доставя изключителни характеристики на производителността.

Основния принцип зад всички аксиални бутални помпи са сравнително ясни: тъй като буталата се възвръщат в рамките на своите Цилиндри, те създават редуващи се цикли на засмукване и изпускане. По време на Смущаващ удар, буталата вкарват течност в камерите на цилиндъра. По време на Компресионният удар, те принуждават течността при високо налягане. Координираното Движението на множество бутала осигурява непрекъснат, гладък поток на течността.

Основни компоненти и архитектура

Сърцето на аксиална бутална помпа се състои на няколко критични компонента, работещи в перфектна хармония. Цилиндровият блок, или варел, се помещават множество бутала, подредени в точен кръгъл модел. Обикновено тези помпи се отличават между 5 и 11 бутала, като 7 или 9 са най -много Често срещан за оптимален баланс между гладкостта на потока и механичната сложност.

Всяко бутало се свързва с подложка за чехъл чрез връзка с топка съвместна връзка. Това споразумение позволява на буталото да следва ъгловото движение, като същевременно поддържа правилно уплътняване в неговия цилиндър. The Подложки за чехли се возете срещу слюнка (в дизайни на плаши плочи) или пръстен за гърбица (в проектираните оста на ос), който преобразува въртящото се движение на задвижващия вал в реципрочното движение, необходимо за изпомпване на действия.

Плочата на клапана служи като време на помпата Механизъм, включващ точно разположени входящи и изходи, които се подравняват с цилиндровите камери в точно правилните моменти. Висока точност Производството гарантира перфектно време между позицията на буталото и пристанището Подравняване, увеличаване на обемната ефективност, като същевременно свежда до минимум налягането Пулсации.

Два основни дизайнерски варианта

Аксиалните бутални помпи се предлагат в две първични Конфигурации, всяка с различни принципи и приложения за експлоатация.

Дизайн на плашката

Дизайнът на Swash Plate представлява най -много Обща конфигурация на аксиална бутална помпа. В това споразумение буталата остават успоредно на задвижващия вал, докато подложките им за чехли се свързват с ъглов вид чиния. Докато цилиндровият блок се върти с задвижващия вал, всяко бутало следва Синусоидален модел на движение, определен от ъгъла на суичската плоча.

Когато бутало се отдалечи от суифа чиния, тя създава засмукване, която привлича течност през входящия порт в цилиндрова камера. Докато въртенето продължава и буталото се приближава до преливането Плака, възниква компресия, принуждавайки течността през изходящия порт при повдигнати налягане. Ъгълът на слюнната плоча директно определя дължината на хода на буталото, и при помпи с променливо изместване този ъгъл може да се регулира към контролния поток процент.

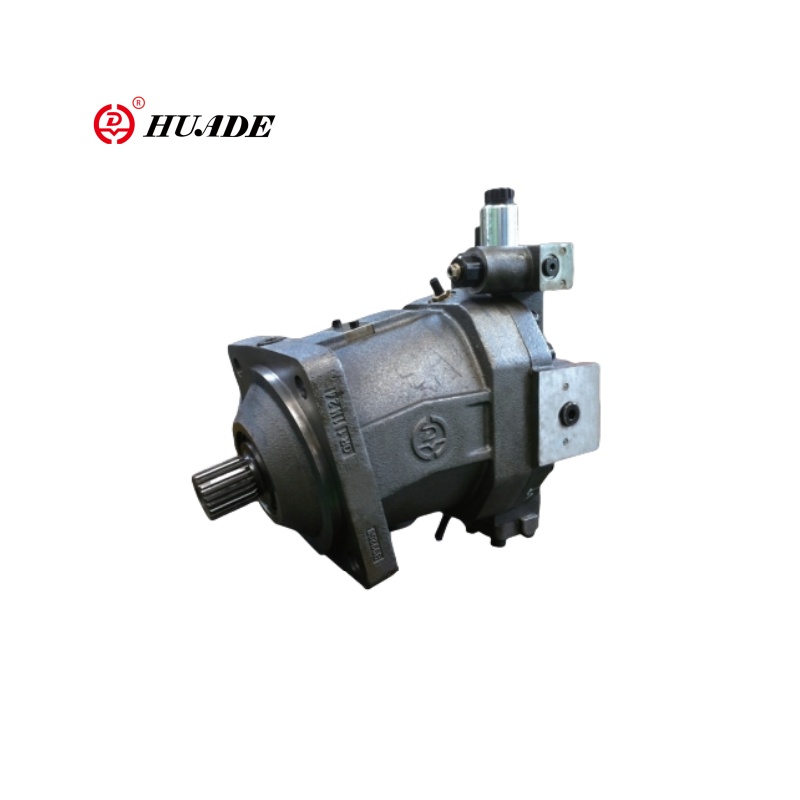

Дизайн на огъната ос

Наведените помпи на ос се отличават с по -сложен, но потенциално по -ефективна конфигурация. Тук цилиндровият блок седи на Ъгъл (обикновено 15 до 30 градуса) спрямо задвижващия вал. Бутала се свързват директно към задвижващия фланец през универсални стави или сферични връзки, Елиминиране на нуждата от подложки за чехли и чинии.

Този дизайн предлага няколко предимства, включително по -високо работно налягане, по -добра ефективност при високи скорости и Намалени компоненти за износване. Увеличената механична сложност обаче прави Тези помпи са по -скъпи и предизвикателни за производството, ограничавайки използването им до специализирани приложения с висока производителност.

Обясненият помпения цикъл

Разбиране на пълния цикъл на изпомпване разкрива как аксиалните бутални помпи постигат впечатляващите си показатели характеристики. Всяко бутало се подлага на четири различни фази по време на всеки Революция на задвижващия вал.

По време на фазата на засмукване буталото се движи Далеч от плочата на клапана (в дизайни на слюнка) или следва огънатата ос Геометрия за увеличаване на обема на цилиндъра. Цилиндровата камера се свързва с Входният порт, създавайки диференциал на налягането, който привлича течност в камерата. Правилният дизайн на входа гарантира адекватно снабдяване с течности без кавитация, дори и при Високи работни скорости.

Фазата на компресия започва като продължение Въртенето придвижва буталото към максимално положение на хода. Цилиндровата камера Изключва връзка от входящия порт и започва да се свързва с изходния порт. Течност Компресията започва постепенно, което позволява натискът да се натрупва безпроблемно без Внезапни ударни натоварвания, които биха могли да повредят компонентите на помпата.

Пиковата компресия възниква, когато буталото достига най -близкия си подход към плочата на клапана или максималната точка на компресия в Дизайнът на огъната ос. В този момент възниква максимално развитие на налягането и Цилиндровата камера се подравнява напълно с изходния порт за оптимална течност Изхвърляне.

И накрая, фазата на изхвърляне завършва Цикъл, когато буталото започва своя удар за връщане. Остатъчно налягане в цилиндъра Камерни сили, останали течност през изходния порт, докато камерата Постепенно изключва връзката от изхода и се подготвя да се свърже отново с входа За следващия цикъл.

Технология за променливо изместване

Една от най -забележителните характеристики на много Аксиалните бутални помпи са способността им да променят изместването по време на работа. Това способността осигурява безпрецедентен контрол върху хидравличните системи, което позволява Прецизна регулиране на дебита без промяна на скоростта на задвижване или използване на дроселинг клапани, които губят енергия.

В помпи с променлива плоча, серво Механизмите регулират ъгъла на суичската плоча въз основа на търсенето или оператора на системата вход. Увеличаването на ъгъла увеличава дължината на хода на буталото и помпата изместване, като същевременно намаляването на ъгъла намалява изхода на потока. Някои напреднали Системите могат дори да обърнат ъгъла на плачната плоча, създавайки помпи, които могат да работят като мотори или осигуряват възможности за обратния поток.

Системите за управление за променлива Помпите за изместване варират от проста ръчна регулиране до усъвършенствана Електронни системи за обратна връзка. Контролите, компенсирани с налягане, автоматично се регулират изместване за поддържане на постоянно налягане, независимо от търсенето на потока, докато Системите за чувствителност към натоварване оптимизират консумацията на енергия, като съответстват на изхода на помпата с действителни системни изисквания.

Характеристики на производителността и Приложения

Аксиални бутални помпи се отличават в приложения изискващо високо налягане, прецизно управление и надеждна работа. Техните типични Работното налягане варира от 1000 до 10 000 psi или по -високо, с някои Специализирани дизайни, способни да надхвърлят 15 000 psi. Скоростите на потока варират драматично въз основа на разселването и скоростта, от няколко галона в минута през Прецизни приложения за стотици галони в минута в индустриалните системи.

Ефективността на добре проектирания аксиал Буталните помпи обикновено надвишават 90%, което ги прави идеални за мобилно оборудване където разходът на гориво влияе пряко върху експлоатационните разходи. Техния компактен размер В сравнение с способността на изхода ги прави особено ценни в самолета Хидравликата, където ограниченията на теглото и пространството са критични.

Строителното оборудване представлява може би най -голямата зона на приложение, където тези изпомпват всичко - от багера Бумс към булдозерни песни. Възможността за променливо изместване позволява Операторите за прецизно контрол на прилагането на движение, като същевременно поддържат оптимално Ефективност на двигателя при различни условия на натоварване.

Съображения за поддръжка и дълголетие

Правилната поддръжка е от решаващо значение за Максимизиране на живота и производителността на аксиалната бутална помпа. Прецизното производство и тесни допустими отклонения, необходими за оптимална работа, правят тези помпи чувствителни до замърсяване и неправилни условия на течността. Висококачествена филтрация, редовен анализ на течности и придържане към спецификациите на производителя за Видът на хидравличната течност и нивата на чистота са от съществено значение.

Модели на износване на компоненти в аксиално бутало Помпите са предвидими и управляеми при правилна поддръжка. Подложки за чехли и Суеш плочи в дизайна на сюжетни плочи изпитват най -високите нива на износване поради Плъзгащият им контакт при големи товари. Съвременните покрития и материали имат Драматично удължен живот на компонентите, но редовна проверка и навременна Замяната остава важна.

Сложните системи за управление в Помпите за променливо изместване изискват допълнително внимание към електронните Компоненти и чистота на серво клапа. Редовно калибриране и система Диагностиката помага да се осигури оптимална ефективност и да се предотвратят скъпи повреди.
