Когато работите с тежки индустриални машини, разбирането как флуидната енергия се движи през вашата система е от съществено значение. В сърцето на много хидравлични системи с висок дебит стои критичен компонент, наречен управляващ клапан, по-специално серията WH от Bosch Rexroth. Тези клапани може да не изглеждат впечатляващи на пръв поглед, но те извършват сериозна тежка работа във фабрики и индустриални условия по целия свят.
Какво прави насочващите управляващи клапани толкова важни
Мислете за управляващия клапан като за пътен полицай за хидравлична течност. Основната му задача е да реши къде отива течността, което директно контролира как се движи вашата машина. Независимо дали стартирате, спирате, ускорявате или променяте посоката на хидравличен цилиндър, насочващият контролен клапан прави това да се случи.
Типът WH конкретно се отнася до пилотно управлявани насочващи клапани, които използват хидравлично налягане за управление на основния поток. Това има повече значение, отколкото си мислите. Когато имате работа с високи скорости на потока и големи обеми течност, един обикновен клапан с директно управление просто няма достатъчно мускули, за да свърши работата. Силите, действащи върху голяма макара на клапан, са огромни и това е мястото, където пилотната работа става необходима.
Bosch Rexroth проектира своята серия WH, за да се справи точно с тези трудни ситуации. Тези вентили могат да управляват налягания до 350 бара и дебити, достигащи 1100 литра в минута. За да поставим това в перспектива, ние говорим за преместване на достатъчно хидравлична течност за захранване на масивни промишлени преси, тежко формовъчно оборудване и големи системи за обработка на материали.
Как всъщност работят управляващите клапани от серията WH
Красотата на разпределителния клапан WH се крие в неговия двустепенен дизайн. Вместо да се опитва да премести голяма, тежка макара директно, системата използва малък пилотен клапан, за да управлява много по-голям основен клапан. Това е усилване на мощността в действие.
Ето как става на практика. Пилотният етап използва малко количество хидравлично налягане, за да премести малка макара на клапан. Това създава разлика в налягането, която действа върху краищата на много по-голямата основна макара. Тази разлика в налягането генерира достатъчно сила, за да преодолее флуидните сили и триенето, позволявайки на основната макара да измести позицията си и да пренасочи целия поток на системата.
Обозначението WH ви казва, че това е чисто хидравлично пилотно управление. Всички управляващи сигнали идват от източници на хидравлично налягане, а не от електрически соленоиди. Това прави вентилите WH особено ценни в среди, където електрическите системи могат да бъдат проблемни, като подводни приложения, екстремни температури или експлозивна атмосфера.
Вътре в тялото на клапана ще намерите прецизно обработен отвор, където макарата от закалена стомана се плъзга напред-назад. Макарата има внимателно проектирани участъци и жлебове, които се изравняват с отворите в тялото на клапана. Докато макарата се движи, тя отваря и затваря тези пътища на потока, насочвайки течността към различни задвижващи механизми или обратно към резервоара.
Различни конфигурации за различни нужди
Насочените управляващи вентили се предлагат в различни конфигурации и разбирането на терминологията помага при избора на правилния вентил. Числата, които виждате в описанията на клапаните, се отнасят за броя на портовете и позициите.
Четирипътен, трипозиционен вентил (написан като 4/3) има четири флуидни връзки и три различни работни позиции. Четирите порта обикновено включват захранване на помпата, връщане на резервоара и два работни порта, които се свързват към вашия задвижващ механизъм. Трите позиции обикновено включват две активни позиции за преместване на вашия цилиндър или двигател във всяка посока, плюс централна позиция.
Тази централна позиция има повече значение, отколкото много хора осъзнават. В конфигурация със затворен център целият поток спира, когато вентилът се върне в центъра. Това работи добре с помпи с фиксиран обем и когато имате нужда от точно задържане на позицията. Отвореният център позволява на потока на помпата да се върне към резервоара в неутрално положение, намалявайки генерирането на топлина, но потенциално позволявайки на вашия задвижващ механизъм да се отклони под натоварване. Тандемните централни конфигурации предлагат средно положение, разтоварвайки помпата, като същевременно блокират портовете на задвижващия механизъм.
Серията WH предлага всички тези централни условия и повече. Можете да поръчате клапани с пружинно центриране, при което пружините бутат макарата обратно в неутрално положение, или центриране под налягане, при което хидравличното налягане поддържа макарата центрирана. Някои приложения се нуждаят от конфигурации на изместване на пружината или хидравлични ограничители, които държат макарата в каквато и да е позиция, за която е била последно командвана.
Технически спецификации, които имат значение
Когато сравнявате насочващи управляващи вентили, определени спецификации ви казват какво всъщност може да направи вентилът във вашата система. Серията WH покрива номинални размери от NG10 до NG32. Този номинален размер е пряко свързан с това колко поток може да поеме вентилът.
Клапан NG10 може да се справи с 200 до 300 литра в минута, което е подходящо за средно големи машини. Преминете към NG32 и гледате този 1100 литра в минута максимален капацитет на потока. Този по-голям размер е това, което бихте посочили за най-големите индустриални преси или високоскоростно производствено оборудване.
Максималното работно налягане от 350 бара поставя вентилите WH в категорията с висока производителност. Много промишлени системи работят при 200 до 250 бара, така че наличието на този допълнителен капацитет за налягане осигурява граница на безопасност и позволява на вентила да работи в най-взискателните вериги.
Всички насочващи управляващи вентили WH се монтират съгласно стандартите ISO 4401. Този международен стандарт определя точно къде са разположени портовете и как се обработва монтажната повърхност. Защо това има значение? Защото това означава, че потенциално можете да замените клапан Bosch Rexroth с еквивалент на Parker или Eaton, без да променяте колектора или водопровода. Тази стандартизация спестява огромно количество време и пари при проектирането и поддръжката на системата.
Вентилите работят с хидравлични течности от минерално масло или фосфатни естери в температурен диапазон от минус 30 до плюс 80 градуса по Целзий. Този широк работен прозорец обхваща повечето индустриални среди, без да се изисква специална температурна компенсация.
Приложения от реалния свят, където WH Valves Excel
Влезте във всяко тежко производствено съоръжение и вероятно ще откриете управляващите клапани от серията WH на работа. Стоманодобивните заводи ги използват, за да управляват преси за масивно формоване. Инсталациите за леене под налягане разчитат на тях за системите за захващане с висока сила, които държат формите затворени при екстремно налягане.
Големите машинни инструменти представляват друго често срещано приложение. Когато обработващ център с ЦПУ трябва бързо да позиционира тежка маса или да затегне детайл, WH насочващ контролен клапан осигурява необходимото решително, мощно превключващо действие. Способността на клапана да се справя с високи дебити означава, че тези движения се случват бързо, намалявайки времето на цикъла и увеличавайки производителността.
Оборудването за обработка на материали като хидравлични асансьори и повдигащи платформи също се възползва от WH технологията. Тези приложения изискват надеждност над почти всичко останало, а простият, здрав дизайн на пилотно управляван насочващ клапан осигурява точно това.
Това, което прави вентилите WH особено подходящи за тези приложения, е тяхната толерантност към не толкова перфектни работни условия. Промишлените хидравлични системи често не могат да поддържат ултра-чистите флуидни условия, които изискват по-сложните пропорционални клапани. Клапаните WH работят надеждно с чистота на хидравличната течност около ISO 4406 20/18/15, докато пропорционалните клапани може да се нуждаят от 19/16/13 или по-висока. Тази разлика в изискванията за филтриране се превръща директно в по-ниски оперативни разходи и по-дълги сервизни интервали.
Сравняване на WH клапани с конкуренцията
Пазарът на промишлени насочващи управляващи вентили включва няколко основни играча извън Bosch Rexroth. Подразделението Vickers на Eaton предлага серията DG3V-10 за хидравлична пилотна работа и DG5V-10 за соленоидна пилотна работа. Те се конкурират директно с вентилите WH и WEH, като предлагат подобен капацитет на потока и стойности на налягането.
Parker Hannifin произвежда големи клапани с пилотно управление в тяхната серия D81VW и по-широката гама от серия D. Подобно на другите, тези вентили отговарят на стандартите за монтаж ISO 4401 и осигуряват сравнима производителност.
Интересното в този конкурентен пейзаж е колко сходни са станали спецификациите от най-висок клас. И трите основни производителя предлагат вентили, предназначени за 350 бара налягане и 1100 литра в минута дебит. Всички те следват едни и същи стандарти за монтаж. Тази конвергенция отразява изискванията на пазара за взаимозаменяемост и създаде ситуация, при която конкуренцията се случва повече върху вторични фактори като време за доставка, техническа поддръжка и специфични опции за конфигурация, а не върху чисти ограничения на производителността.

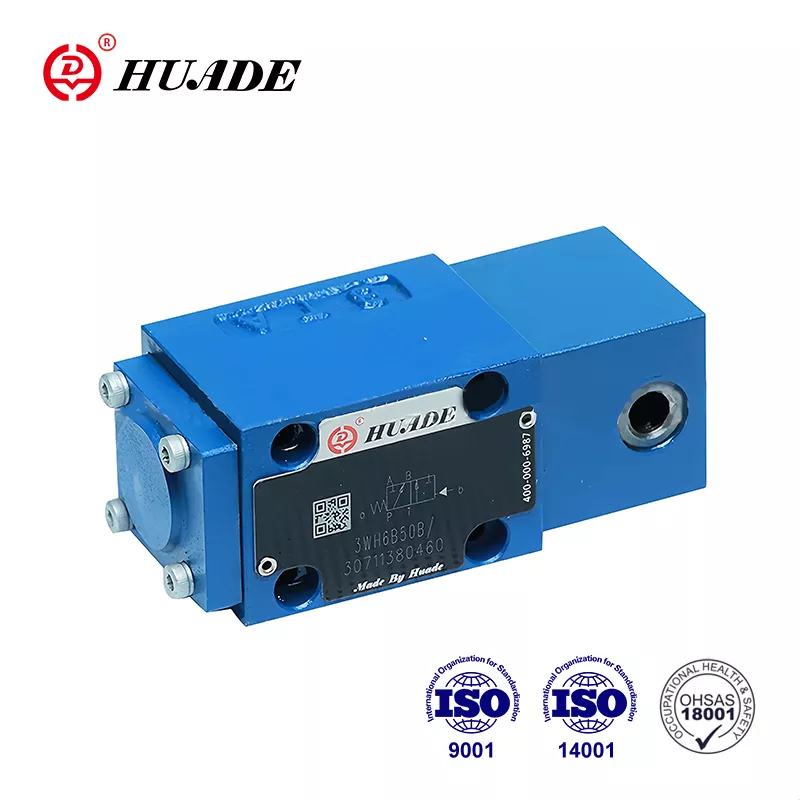

Азиатските производители също навлязоха на пазара с клапани, съвместими с ISO 4401. Компании като Huade и Shanghai Lixin предлагат WH-съвместими продукти на конкурентни цени, особено привлекателни за купувачи в бързо индустриализиращи се региони. Въпреки че тези алтернативи може да не носят същата разпознаваемост на марката, те следват същите основни принципи на проектиране и стандарти за монтаж.
Съображения за поддръжка и често срещани проблеми
Едно значително предимство на управляващите клапани от серията WH е техният сравнително лесен профил на поддръжка. За разлика от сложните пропорционални вентили с техните тесни допуски и сложни системи за обратна връзка, традиционните вентили с пилотно управление са доста прости.
Най-честият начин на повреда е залепването на макарата, обикновено причинено от замърсяване в хидравличната течност. Миниатюрни частици могат да се натрупат в малките луфтове между макарата и отвора, предотвратявайки плавното движение. Редовната смяна на течностите и подходящата филтрация предотвратяват повечето от тези проблеми.
Вътрешен теч се развива с течение на времето, тъй като нормалното износване увеличава хлабината между макарата и отвора. Това се проявява като по-бавни скорости на задвижването, намалена сила и увеличено генериране на топлина. Когато вътрешното изтичане стане прекомерно, единственото истинско решение е смяната на клапана. Цената на реконструкцията обикновено надвишава цената на нов клапан за повечето размери.
Външният теч от уплътнения или фитингови връзки обикновено е по-лесен за отстраняване. Много уплътнения могат да бъдат сменени без специализирани инструменти. Въпреки това, ако самата макара е повредена в областта на уплътнението, подмяната става необходима.
Захранващото налягане на пилота заслужава специално внимание при клапаните WH. Тъй като пилотната верига контролира основната позиция на макарата, всички проблеми с пилотното налягане пряко засягат функцията на клапана. Независимо дали се използва вътрешно пилотно захранване от главната помпа или външно пилотно захранване от отделен източник, това налягане трябва да остане стабилно и адекватно за надеждно превключване.
Първоначалната цена на качествен насочващ клапан може да изглежда значителна. Сглобките на Bosch Rexroth от среден клас може да струват около 450 долара, като по-големите или по-сложни конфигурации струват повече. Общата цена на притежание обаче зависи до голяма степен от надеждността и експлоатационния живот. Клапаните WH печелят своята подкрепа през годините на надеждна работа с минимално внимание.
Бъдещето на технологията за насочен контрол
Индустрията на хидравличните клапани не стои неподвижна. Две основни тенденции променят пейзажа, въпреки че нито една от тях все още не е направила клапаните в стил WH остарели.
Пропорционалните насочени управляващи вентили предлагат непрекъснато променлив контрол на потока, вместо просто включване-изключване. Чрез промяна на входния сигнал можете прецизно да контролирате скоростта и силата на задвижващия механизъм. Това носи значителни предимства за приложения, изискващи плавно движение или точно позициониране. Пропорционалните клапани обаче изискват много по-чиста хидравлична течност, изискват редовно калибриране и като цяло струват повече за покупка и поддръжка.
Дигиталната хидравлика представлява по-фундаментална промяна в подхода. Вместо да използват аналогови клапани като серията WH или пропорционални клапани, дигиталните хидравлични системи използват масиви от бързо превключващи се и изключващи клапани. Чрез бързо пулсиране на тези клапани системата може да постигне прецизен контрол, който съперничи или надхвърля пропорционалните клапани, като същевременно запазва простотата и здравината на компонентите за включване и изключване.
Цифровата хидравлика обещава големи икономии на енергия чрез елиминиране на много от дроселиращите загуби, присъщи на традиционните системи. Технологията също така осигурява вградено резервиране, тъй като множество малки клапани могат да компенсират, ако единият се повреди. Производствените разходи могат да спаднат значително, след като обемите се увеличат, тъй като цифровите вентили са по-лесни за производство от прецизните пропорционални вентили.
Въпреки тези постижения, традиционните WH управляващи клапани поддържат важни предимства. Те изискват по-малко сложна управляваща електроника, понасят замърсяване по-добре от пропорционалните вентили и се интегрират безпроблемно в съществуващи системи, изградени около стандартите ISO 4401. За приложения, които се нуждаят от стабилно превключване с висок поток без непрекъснат контрол, вентилите WH остават най-рентабилното решение.
Bosch Rexroth разпознава този конкурентен натиск и разработи своята стратегия за свързана хидравлика. Този подход добавя сензори и цифрови интерфейси към традиционните хидравлични компоненти, пренасяйки ги в среди на Industry 4.0, без да изисква цялостно преработване на системата. Вентил WH с интегрирани сензори за налягане и наблюдение на позицията може да предостави ценни данни за предсказуема поддръжка, като същевременно изпълнява основната си превключваща функция.
Избор на правилния клапан
Изборът между традиционен WH управляващ вентил и по-нови технологии зависи от вашите специфични изисквания за приложение. За нови системи, изискващи прецизен контрол на скоростта или сложни профили на движение, пропорционалните клапани или цифровата хидравлика имат смисъл въпреки по-високите им разходи и изисквания за поддръжка.
За резервни части в съществуващи системи, вентилите WH обикновено представляват най-практичния избор. Те се придържат към стандартни модели за монтаж ISO 4401, работят със съществуващи пилотни вериги и осигуряват доказана надеждност. Съсредоточете избора си на доставчик върху компании, предлагащи добра техническа поддръжка и специфичните опции за конфигурация, от които се нуждаете, като регулируеми времена на превключване или центриране на налягането.
Когато контролът на замърсяването е труден или невъзможен за постигане, традиционните пилотно управлявани насочващи управляващи клапани ясно превъзхождат пропорционалните алтернативи. Индустрии като минно дело, горско стопанство и разрушаване често попадат в тази категория. По-големите вътрешни хлабини и опростеният дизайн на вентила WH толерират условия, които бързо биха унищожили по-сложните контроли.
Ключът е съпоставянето на технологията на вентила с действителните нужди на системата, вместо автоматичното избиране на най-новата опция. Регулиращите клапани от серията WH остават в производство от десетилетия, защото решават реални проблеми ефективно. Те ще продължат да обслужват индустриални системи, докато съществуват приложения, които ценят простотата, здравината и капацитета на висок поток пред непрекъснатия променлив контрол.
Разбирането как работят тези клапани, какво правят добре и къде алтернативите могат да служат по-добре, ви помага да вземете информирани решения за вашите специфични хидравлични системи. Независимо дали поддържате съществуващо оборудване или проектирате нови инсталации, насочващият управляващ вентил WH заслужава да бъде разгледан като доказано, надеждно решение за приложения за управление на течности с висока мощност.
