Някога сте гледали работа на камион за боклук и сте се чудили:„Как знае първо да вдигне контейнера, а след това да го наклони перфектно?“Или може би сте виждали фабрични роботи да работят в перфектна последователност и сте мислили,"Какво ги прави толкова координирани?"
Отговорът може да ви изненада - често това е просто, но брилянтно устройство, наречено клапан за последователно налягане. И до края на това ръководство ще разберете как точно тези „механични мозъци“ поддържат нашия свят да работи гладко.

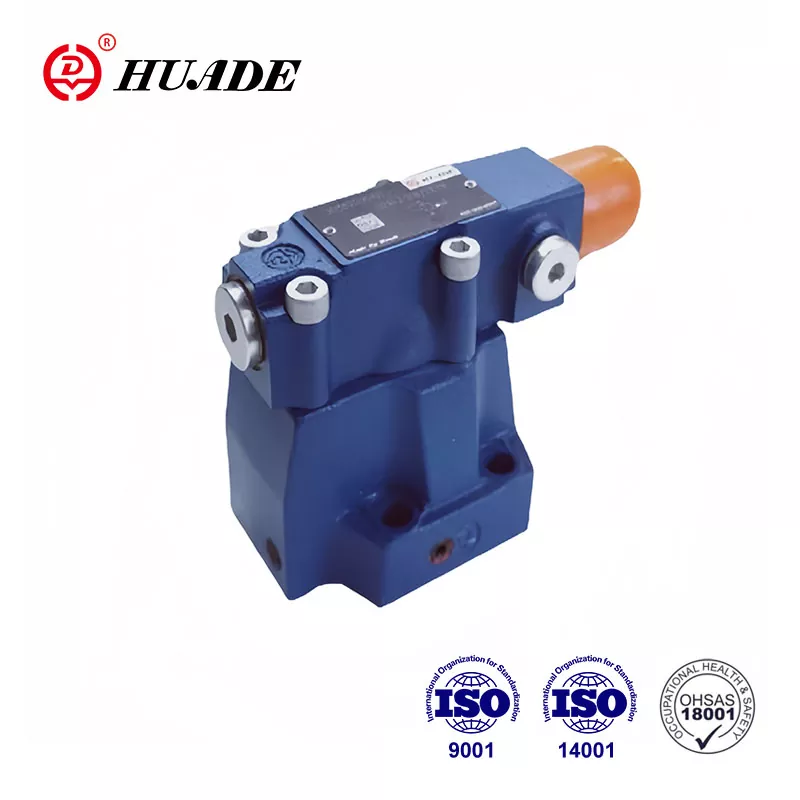

Какво представлява клапанът за последователност на налягането? (Простият отговор)
Клапан за последователност на налягането (част отклапан за регулиране на наляганетосистеми) е като aинтелигентен светофар за хидравлични системи. Точно както светофарът контролира кога колите могат да тръгнат, този клапан контролира кога различните части на машината могат да започнат да работят.
Ето основната идея:Той остава затворен (червена светлина), докато налягането се натрупа до определено ниво, след което се отваря (зелена светлина), за да остави хидравличната течност да тече към следващия компонент. Това създава автоматична последователност без необходимите компютри или електрически контроли.
Бърз пример:
Помислете за приготвянето на сандвич с фъстъчено масло:
Стъпка 1:Пригответе хляб (основно действие)
Чакай:Уверете се, че хлябът е правилно позициониран
Стъпка 2:Добавете фъстъчено масло (вторично действие)
Клапанът за последователност на налягането прави същото за машините - той гарантира, че Стъпка 1 е напълно завършена, преди да започне Стъпка 2.
Защо вашите машини се нуждаят от клапани за последователност на налягането
Чудите се защо не можем просто да оставим всичко да се случи наведнъж? Ето защо правилната последователност е важна:
Без контрол на последователността бихте имали хаос. Представете си, ако трансмисията на вашия автомобил се опита да превключи предавките, докато двигателят все още стартира, или ако 3D принтер започне да печата, преди леглото да се нагрее. Точно това се случва в хидравличните системи без подходяща последователност.
Бизнес казусът (защо инженерите ги обичат):
Не е необходимо електричество- Работи в експлозивна среда, където електрониката се проваля
Бронеустойчива надеждност- По-малко части означават по-малко повреди (типичен живот: 10+ години)
Спестяване на разходи- Може да замени PLC системи на стойност $5000 с клапан за $200
Простота на поддръжка- Повечето техници могат да ги обслужват с основни инструменти
Истински въпрос:Бихте ли предпочели да се доверите на компютърна програма или просто механично устройство в мръсна среда с високо налягане? Повечето опитни инженери всеки път избират механични.
Как работи клапанът за последователност на налягането?
Принципът на работа всъщност е доста прост:
Основният процес:
Първичното действие започва- Първият цилиндър или мотор започва да работи
Налягането се натрупва- Когато първото действие приключи, течността спира да се движи и налягането се повишава
Вентилът се отваря- След като налягането достигне зададената точка (като 400 PSI), последователният клапан се отваря
Започва второстепенно действие- Течност тече към втория цилиндър или мотор
Мислете за това като за бент в река. Язовирът (вентил за последователност) задържа водата, докато нивото на водата (налягането) стане достатъчно високо. След това отваря портите, за да остави водата да тече надолу по течението.
Ключови части (какво има вътре):
Тяло на клапана- Основното жилище (като къща)
Пролет- Задава "натиск на спусъка" (като ключалка на врата)
Винт за настройка- Вашият циферблат за налягане (като термостат)
Външен дренажен порт- Поддържа показанията точни (като отвор за освобождаване на налягането)
За съвет:Външният дренаж е от решаващо значение - без него обратното налягане може да заблуди вентила да се отвори в неподходящия момент. Винаги посочвайте външен дренаж в проекта на вашата система.
Типове хидравлични последователни клапани: Кой ви е необходим?
Объркани сте кой тип да изберете? Ето разбивката, която ще ви спести от скъпи грешки.
[Сравнете с другивидове клапани за регулиране на налягането]
1. Хидравлични последователни клапани с директно действие
Мислете за това като:Проста врата с пружина
Време за реакция:Светкавично бързо (2-10 милисекунди)
Диапазон на налягането:Обикновено до 5000 PSI
Цена:Бюджетен ($50-$300)
Най-добро за:Малко мобилно оборудване, приложения с бърз цикъл
Недостатък:Може да бъде "скок" при високо налягане
2. Клапани за последователност на налягането с пилотно управление
Мислете за това като:Усъвършенствана двустепенна система
Време за реакция:По-бавно, но стабилно (≈100 милисекунди)
Диапазон на налягането:До 10 000+ PSI
Цена:По-висока инвестиция ($200-$1500)
Най-добро за:Големи индустриални преси, прецизно производство
Предимство:Стабилна като скала при различни условия
Кое да изберете?Ако имате нужда от бързина и простота, отидете на директно действие. Ако се нуждаете от прецизност и се справяте с големи потоци, пилотно управлението е вашият отговор.
Приложения на клапани за последователно налягане: Къде ще ги намерите работещи
Интересно къде всъщност работят тези клапани? Те са навсякъде - вероятно ги срещате всеки ден, без да знаете.
Производствено и промишлено оборудване
CNC обработващи центрове:Захванете детайла → започнете рязане → приберете инструментите
Шприцоване:Затворете формата → инжектирайте пластмаса → извадете част
Хидравлични преси:Позиционирайте материала → приложете натиск → освободете и изхвърлете
Приложения за мобилни машини
Камиони за боклук:Повдигнете контейнера → наклонете и изхвърлете → върнете се на позиция
Строителна техника:Разгънете конзоли → повдигнете товара → приберете стрелата
Селскостопанска техника:Повдигнете машината → включете силоотводния вал → започнете работа
Специализирани системи
Телескопичен цилиндър за управление:Разширете секциите в правилна последователност за гладка работа
Многостепенни хидравлични системи:Координирайте множество задвижващи механизми без електронно управление
Моделът?Всеки път, когато видите хидравлично оборудване да прави нещата в идеален ред, вероятно има последователен клапан, който организира шоуто.
Как се различава клапанът за последователност на налягането от другите клапани?
Лесно е да объркате клапаните за последователност на налягането с други подобни клапани. Ето как да ги различите.
[Научете повече зафункции на предпазен клапан]
Клапан за последователност срещу предпазен клапан
| Характеристика | Последователен клапан | Предпазен клапан |
|---|---|---|
| Цел | Контролира реда на операциите | Предпазва системата от високо налягане |
| Състояние по подразбиране | Затворено | Затворено |
| Когато се отвори | При зададено налягане, за да започне следващото действие | Само когато налягането стане твърде високо |
| Къде отива течността | Към следващия задвижващ механизъм | Обратно към резервоара |
Последователен вентил срещу редуцир вентил
| Характеристика | Последователен клапан | Редуцир вентил |
|---|---|---|
| Състояние по подразбиране | Нормално затворен | Нормално отворен |
| Какво следи | Входящо налягане | Изходящо налягане |
| Цел | Стартирайте следващата операция | Ограничете налягането надолу по веригата |
Ръководство за избор на хидравличен последователен клапан: Оправете го от първия път
Уморихте ли се да гадаете кой клапан ще работи? Ето вашия процес на избор стъпка по стъпка:
Стъпка 1: Запознайте се със системните си изисквания
Максимално системно налягане:Вентилът трябва да издържа на 25% над най-високото налягане
Дебит на вторичния кръг:Изчислете необходимия GPM (вентилът трябва да поеме 20% повече)
Изисквана точност:±50 PSI за обща употреба, ±10 PSI за прецизна работа
Необходимо време за реакция:Бързо (<50ms) или стабилно (>100ms)
Стъпка 2: Проверка на реалността на околната среда
Задайте си тези въпроси:
Какъв е температурният диапазон? (Стандартните уплътнения работят от -10°F до +200°F)
Колко мръсна е околната среда? (Вземете предвид устойчивостта на замърсяване)
Какъв тип хидравлична течност? (Петролни, синтетични, на биологична основа?)
Някакви опасения за експлозивна атмосфера? (Може да изисква специални сертификати)
Стъпка 3: Изчислете размера на вашия клапан
Проста формула за капацитет на потока:
Необходим Cv = дебит (GPM) ÷ √ (спад на налягането през клапана)
Пример:20 GPM вторичен поток с 100 PSI наличен спад на налягането се нуждае от Cv = 20 ÷ √100 = 2,0
За съвет:Винаги оразмерявайте вентила си с 20-30% по-голям от изчисления, за да избегнете работа с максимален капацитет.
Съвети за инсталиране на клапан за последователност на налягането: Избягвайте скъпи грешки
Готови ли сте да инсталирате, но се притеснявате да не объркате? Следвайте тези указания, тествани на място:
Критични параметри за настройка
Изчисляване на зададеното налягане:Основно натоварване + 50-100 PSI запас на безопасност
Координация на предпазния клапан:Задайте предпазен клапан 150-200 PSI над последователния клапан
Външна дренажна връзка:Винаги се свързвайте към резервоара (никога не включвайте този порт!)
Ориентация на монтаж:Следвайте спецификациите на производителя (обикновено всяка позиция е ОК)
Последователност на инсталиране, която работи
Проверка преди инсталация:Проверете всички портове и връзки
Клапан за монтиране:Използвайте подходящи спецификации за въртящ момент (обикновено 15-25 ft-lbs за фитинги)
Задайте първоначално налягане:Започнете ниско, регулирайте нагоре по време на тестването
Тестови цикъл:Изпълнете няколко пълни цикъла преди окончателното регулиране
Фина настройка:Регулирайте зададеното налягане за оптимална работа
Често срещана грешка при новобранците:Първоначално задаване на твърде високо налягане. Винаги започвайте от ниско и работете нагоре - по-лесно е да увеличите налягането, отколкото да поправите повредено оборудване.
Отстраняване на неизправности с последователен клапан: Бързо отстраняване на проблеми
Системата не подрежда правилно? Ето вашата пътна карта за диагностика:
Проблем №1: Вторичното действие не започва
Симптоми:Първичният цилиндър завършва хода, но вторичният никога не се активира
Бърза диагностика:Проверете манометъра на системата по време на завършване на първичния ход
Решения (по ред на вероятност):
Регулиране на налягането на клапана с по-ниска последователност
Почистете запушената дренажна линия
Сменете слабата или счупена пружина
Проверете дали предпазният клапан не се отваря твърде рано
Проблем #2: Преждевременно вторично активиране
Симптоми:И двете действия се опитват да се случат едновременно
Основни причини:Задайте твърде ниско налягане ИЛИ неочаквани пикове на налягането
Стратегия за коригиране:Увеличете зададеното налягане със стъпки от 25 PSI, докато се постигне правилна последователност
Проблем #3: Нестабилна или шумна работа
Какво ще чуете/видите:Тракане, вибрации, непостоянни цикли
Обичайни заподозрени:Замърсена течност, въздух в системата, износени вътрешни компоненти
План за действие:
Проверете чистотата на течността (трябва да е ISO 18/16/13 или по-добра)
Изкарайте въздуха от всички високи точки
Ако проблемите продължават, изградете отново или сменете клапана
Съвет за спешна диагностика:Ако губите време за производство, временно прескочете последователния клапан и работете ръчно, докато поръчвате части.
Поддръжка на клапана за последователност на налягането: Увеличете максимално своята инвестиция
Искате ли да избегнете неочаквани прекъсвания? Тези стратегии за поддръжка ще поддържат вашите клапани работещи десетилетия:
90-дневна рутинна проверка
Визуална проверка:Потърсете външни течове, корозия, разхлабени фитинги
Проверка на налягането:Потвърдете, че зададеното налягане не се е променило (±25 PSI толеранс)
Анализ на течности:Проверете нивата на замърсяване и състоянието на течността
Броене на цикъла:Проследяване на операции за предсказуемо планиране на поддръжката
Годишни задачи по поддръжката
Пълно промиване на системата:Сменете филтрите и хидравличната течност
Калибриране на клапана:Нулирайте налягането до оригиналните спецификации
Проверка на уплътнението:Проверете за износване, преди да се повредят катастрофално
Тестване на производителността:Проверете времето за реакция и точността на налягането
Реалност на бюджета за поддръжка:Изразходването на $200 на година за превантивна поддръжка обикновено спестява $2000+ при спешни ремонти и загуба на производство.
Съвет за интелигентна поддръжка:Поддържайте резервен клапан конфигуриран и готов. Когато възникнат проблеми, сменете клапаните и възстановете повредената единица офлайн - минимален престой, максимална производителност.
Тенденции в технологията на секвенционния клапан: Какво предстои
Чудите се дали последователните клапани ще остареят? Ето какво знаят хората от индустрията:
Интегриране на интелигентен последователен клапан
IoT сензори:Наблюдавайте циклите, температурата и дрейфа на налягането
Прогностичен анализ:AI прогнозира неуспехите 30-60 дни предварително
Дистанционна диагностика:Проверете здравето на клапана от вашия телефон
Реалност на разходите:Интелигентните вентили струват 2-3 пъти повече, но могат да намалят разходите за поддръжка с 40%
Усъвършенствани материали и дизайн
Технология за нано покритие:Удължава живота на уплътнението с 300-500%
Композитни клапанни тела:По-леко тегло, по-добра устойчивост на корозия
Вътрешни елементи с ниско триене:Намалява енергийните загуби с 15-25%
Електронният срещу механичният дебат
Предимства на електронното управление:Безкрайно програмируем, прецизен, богат на данни
Предимства на механичния клапан:Не е необходимо програмиране, работи без захранване, по-лесно отстраняване на неизправности
Реалност в индустрията:Дори с напредването на електрониката, механичните последователни клапани поддържат силен пазарен дял в:
Чувствителни към разходите приложения
Опасни среди
Отдалечени места без надеждно захранване
Прости системи, при които електрониката добавя ненужна сложност
Долен ред:Клапаните за последователност на налягането не отиват никъде - те се развиват, за да бъдат по-умни, като същевременно остават механично надеждни.
Вашите следващи стъпки: Прилагане на тези знания на работа
Готови ли сте да посочите, инсталирате или отстраните неизправности в клапан за последователност на налягането? Ето вашия план за действие:
За системни дизайнери:
Изчислете вашите изискванияизползвайки предоставените формули за оразмеряване
Изберете тип клапанвъз основа на нуждите от скорост срещу прецизност
Посочете външен дренаж- не позволявайте на изпълнителите да се измъкнат от това
Планирайте достъпа за корекция- техниците ще ви благодарят по-късно
За екипи за поддръжка:
Започнете тази 90-дневна рутинна проверкаведнага
Наличност на общи резервни части(пружини, уплътнения, регулиращи винтове)
Документирайте текущото зададено наляганепреди да се понесат
Влакови операториза разпознаване на ранни предупредителни знаци
За специалисти по отстраняване на неизправности:
Винаги първо проверявайте основите- налягане, ниво на течността, състояние на филтъра
Дръжте под ръка манометърза бърза диагностика
Запомнете правилото за външно оттичане- коригира 60% от проблемите с последователния клапан
Въпроси относно вашето конкретно приложение?Повечето производители на вентили предлагат безплатна инженерна поддръжка на приложения - възползвайте се от техния опит.
Последна мисъл:Най-добрият последователен клапан е този, който е правилно избран, правилно инсталиран и редовно поддържан. Овладейте тези основи и никога повече няма да имате мистериозни проблеми с последователността.
