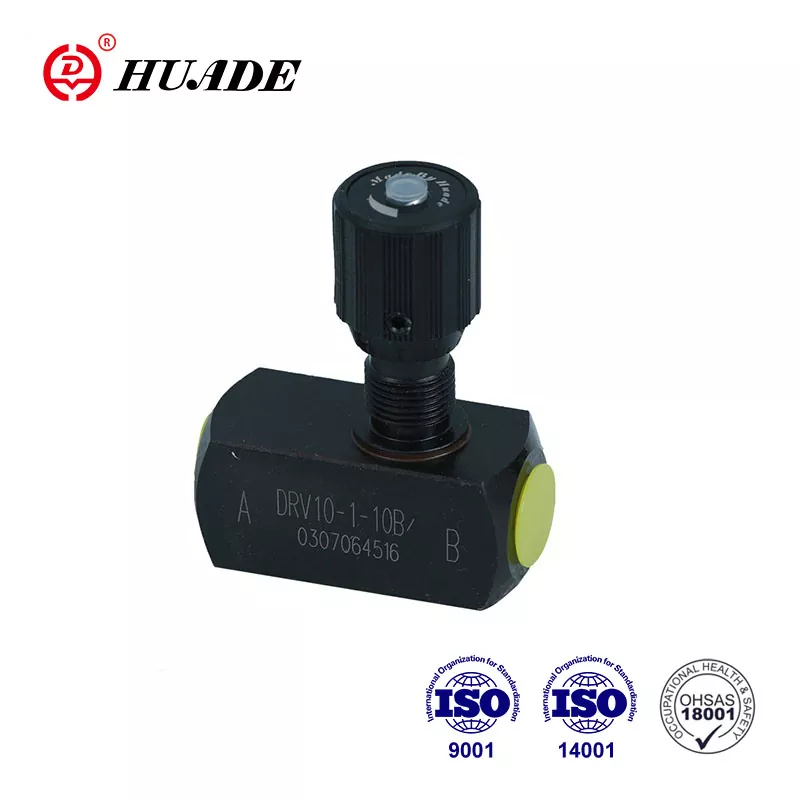

Вентил за проверка на дросела DRV

Тип клапани DRV е клапанът на дросела/проверка. Този клапан има проста структура и се използва широко. Благодарение на две дългосрочни сътрудничество с REXROTH, Huade® Hydraulic Trottle Valves може да съответства на качеството на подобни продукти от международните марки. Те са достъпна алтернатива на тези марки от първо ниво. Huade® е добре позната запазена марка в Китай.

Параметър на продукта на клапана за проверка на дросела DRV

Материал	Стомана	Месинг	Неръждаема стомана
Макс. Допустимо работно налягане (MPA)	до 35	до 15	до 35
Налягане на напукване на проверка (тип DRV)	0,05 (налично налягане на напукване, ако е необходимо)
Течност	Минерално масло или фосфатен естер
Температурен диапазон на течността (℃)	-30 до+80
Диапазон на вискозитет (mm ²/s)	10 до 800
Позиция за инсталиране	Незадължително

Функция на продукта и нанасяне на клапан за проверка на дросела DRV

Характеристики:

▶ Връзка с резба

▶ Монтиране на подплата

Приложение:

Тип дроселът/проверката на клапаните DRV служат за задаване на точен поток на маслото в една посока и за да позволят свободен връщащ поток в обратна посока.

Секция и символ на клапана за проверка на дросела DRV

Дрехът на дросела/проверка DRV се състои основно от корпус (1), копче за регулиране (2) със заключващо устройство (3). Като завъртите копчето за регулиране (2) вляво, шпинделът (4) с щифт на дросела (5) увеличава секцията на потока (6) до максимум. Като завъртите копчето за регулиране (2) вдясно, шпинделът (4) с щифт на дросела (5) намалява секцията на потока (6), докато напълно се затвори без изтичане. За повтаряща се настройка се осигурява цветна скала (7) в горния край на шпиндела (4). Показването на площта на цветен триъгълник (8) показва колко далеч е отворен клапан (колкото по -голям е цветен триъгълник, толкова по -голям е отворът). Настройката на потока се заключва с помощта на заключващо устройство (3).

Структура на дроселната клапа DRV

Символ на клапана за проверка на дросела DRV
