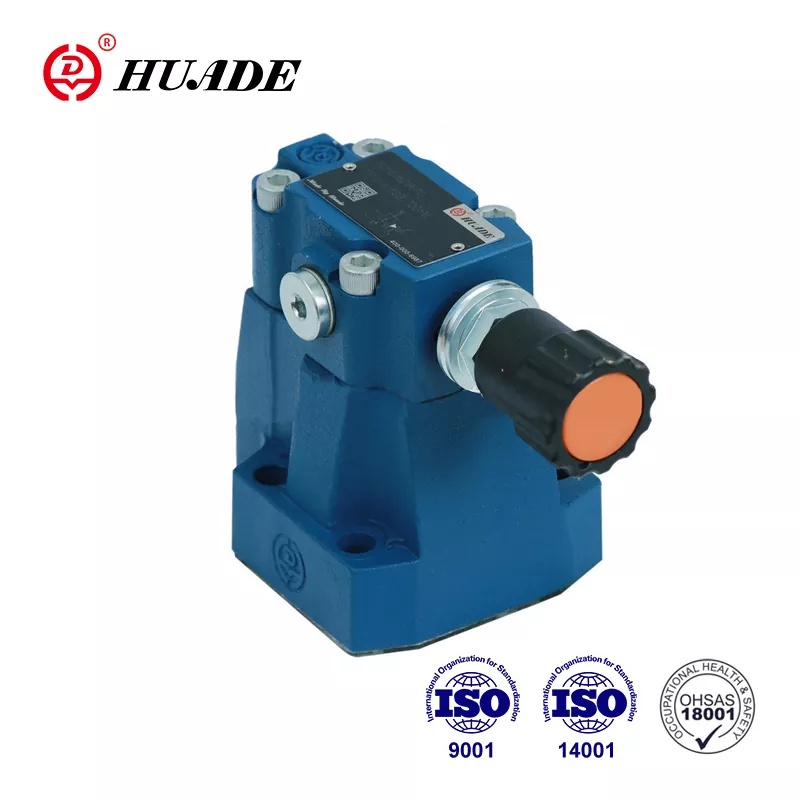

Какво е клапан за намаляване на налягането?

2025-08-28

Ръководство за намаляване на налягането

Замисляли ли сте се как домът ви получава стабилно налягане на водата, въпреки че водната система на града работи с много по -високо налягане? Или как фабриките пазят оборудването си в безопасност от опасни шипове на налягане? Клапаните за намаляване на налягането (PRV) са неразбраните герои, работещи 24/7 зад кулисите.

В това ръководство ще разрушим всичко, което трябва да знаете за клапаните за намаляване на налягането с прости думи. Независимо дали сте собственик на жилище, който се опитва да защити уредите си, системи за проектиране на инженери или просто любопитни как работят нещата, ще се отдалечите с практически знания, които всъщност можете да използвате.

Какво е клапан за намаляване на налягането?

Клапанът за намаляване на налягането е специален тип клапан, който автоматично намалява високото налягане на водата или газа до по -безопасно, по -стабилно ниво. Мислете за това като за „вратар“, който предпазва вашите тръби, уреди и оборудване от повреда.

Проста аналогия:Представете си, че се опитвате да напълните деликатна чаша с вода от мощен огън маркуч. Без някакъв начин да намалите това интензивно налягане, бихте разрушили чашата незабавно. PRV работи като интелигентен накрайник, който автоматично настройва водния поток, за да напълни нежно чашата ви, без значение колко налягане е зад нея.

Защо се нуждаем от клапани за намаляване на налягането?

Основните причини, поради които използваме PRV, включват:

Безопасност:Високото налягане може да накара тръбите да се спукат или оборудването да се провалят опасно
Защита на оборудването:Предпазва скъпите уреди и машини да бъдат повредени
Стабилност на процеса:Осигурява постоянни показатели в производството и индустриалните процеси
Опазване на водата:Предотвратява отпадъците чрез поддържане на оптимални нива на налягане
Спестяване на енергия:Намалява разходите за енергия чрез оптимизиране на ефективността на системата

Как работи клапанът за намаляване на налягането?

Основният принцип зад всички PRV е изненадващо прост: те използват налягането надолу (изход), за да контролират колко се отваря или затваря клапанът.

Основният процес

Високото налягане навлиза в клапана от страната нагоре по течението (вход)
Механизъм за сензор (като пружина и диафрагма) следи налягането на изхода
Клапанът автоматично настройва отварянето си въз основа на тази обратна връзка
Постоянното, по -ниско налягане изтича към вашата система

Това е като да имаш умен асистент, който постоянно наблюдава налягането на водата ви и го коригира перфектно, без да се налага да правите нищо.

Ключови компоненти

Всеки PRV има тези основни части:

Корпус на клапана:Основният корпус, който съдържа всички компоненти
Диафрагма или бутало:Усеща налягането на изхода и се движи, за да контролира клапана
Пролет:Осигурява силата, която задава желаното от вас ниво на налягане
Винт за регулиране:Ви позволява да променяте настройката на налягането на изхода
Седалка на клапана и диск:Частите, които всъщност контролират потока

Видове клапани за намаляване на налягането

Не всички PRV са създадени равни. Има две основни категории, всяка със собствени силни страни:

1. PRV с директно действие (заредени с пружина)

Това са по -простият, по -често срещан тип, който ще намерите в повечето домове и малки предприятия.

Как работят:Пружина се натиска към диафрагма, която директно контролира отвора на клапана въз основа на налягането на изхода.

Най -доброто за:

Жилищни водни системи
Малки търговски приложения
Прости настройки, при които високата точност не е критична

Плюсове:

По -малко скъпо
Лесен за инсталиране и поддръжка
Бърза реакция на промените в налягането
Много надежден

Минуси:

Налягането може да "увисна" (капка) с увеличаване на потока
По-малко прецизни от пилотните типове
Ограничен капацитет на потока

2. Пилотни PRV

Това са тежкотоварните работни кончета, използвани в по-големи, по-взискателни приложения.

Как работят:Малък "пилотен" клапан контролира по -голям основен клапан, използвайки налягането в входа, за да помогне за регулиране на големите потоци с голяма точност.

Най -доброто за:

Общински водни системи
Големи индустриални процеси
Приложения, изискващи висока точност
Системи с много различни изисквания на потока

Плюсове:

Много прецизен контрол на налягането
Минимално налягане
Боравий с много по -големи потоци
По -добри резултати с различни изисквания

Минуси:

По -скъпо
По -сложни (повече части, които могат да се износят)
Изисквайте повече експертиза за поддръжка

Общи приложения: Където ще намерите PRV

Клапанните за намаляване на налягането са навсякъде, след като знаете какво да търсите:

Във вашия дом

Защита на бойлера:Предотвратява щетите от високото налягане на водата
Безопасност на уреда:Защитава перални, съдомиялни и производители на лед
Водопроводни тела:Осигурява удобно налягане на водата при кранове и душове

Общински водни системи

Областни зони на налягане:Намалява високото налягане на предаването за кварталите
Входни точки за строителство:Стиска натиска от уличните мрежи
Огнена защита:Поддържа правилно налягане за спринклерни системи

Индустриални приложения

Парни системи:Намалява парата с високо налягане до използваеми нива за отопление и процеси
Химическа обработка:Поддържа точен натиск за реакции и оборудване
Нефт и газ:Контролира налягането в тръбопроводите и оборудването за преработка
Производство:Осигурява постоянно налягане за пневматични инструменти и оборудване

Реални казуси в реалния свят: PRV в действие

Казус 1: Кафето с кафе от 50 000 долара

Специален печен за кафе в Сиатъл научи за важността на PRV по трудния начин. Скъпата им италианска еспресо машина изискваше точно 9 бара налягане, но налягането на водата на града се насочи до 12 бара по време на периоди с ниска употреба. Резултат? 50 000 долара повреди от оборудване за шест месеца.

Решение:PRV, управляван от 200 долара с ± 2%. Няма повече повредено оборудване и качеството на кафето се подобри, тъй като налягането остава постоянно.

Урок:Понякога най -евтината част предотвратява най -скъпите проблеми.

Казус 2: Болнични герои

По време на Covid-19 медицинската газова система на болницата в Ню Йорк се сблъска с екстремни промени в търсенето. Техните стари PRV с директно действие не можеха да се справят с бързите промени в потока, причинявайки опасни колебания на налягането във вентилаторите.

Решение:Smart PRV с мониторинг в реално време. Сега системата автоматично се настройва, за да се променят в секунди, а поддръжката може да забележи проблеми, преди да стане критична.

Урок:В критичните за живота приложения интелигентните технологии не са луксозни - това е необходимост.

Избор на правилния PRV: Какво трябва да знаете

Изборът на правилния клапан за редуциране на налягането не е само да се вземе един от рафта. Ето ключовите фактори, които трябва да се вземат предвид:

1. Изисквания за налягане

Входящо налягане:Колко високо е налягането?
Налягане на изхода:От какъв натиск ви е необходим за вашето приложение?
Съотношение на налягането:Разликата между входа и налягането на изхода

2. Изисквания за потока

Максимален поток:Колко вода или газ трябва да тече при пиково търсене?
Минимален поток:Кой е най -ниският поток, който ще имате?
Вариация на потока:Променя ли се драстично вашето търсене през целия ден?

3. Тип и условия на течността

Какво тече:Вода, пара, газ или химикали?
Температура:Горещите течности изискват различни материали
Корозивност:Някои течности се хранят с определени материали

4. Изисквания за точност

Колко прецизно:Имате ли нужда от натиск в рамките на ± 1% или е добре ± 10%?
Стабилност:Колко важно е, че налягането остава постоянно, тъй като потокът се променя?

5. Избор на материал

Различните материали работят по -добре за различни приложения:

Бронзов/месинг:Добър за водни системи, NSF сертифициран за питейна вода
Чугун:Силни и икономични за големите водни системи
Неръждаема стомана:Най -подходящи за високо температура, корозивни или санитарни приложения
Специални сплави:За екстремни условия като химическа обработка с високо налягане

Характеристики на производителността: Разбиране на числата

Когато оценявате PRV, ще видите няколко важни спецификации:

Точност

Това ви казва колко близо до клапана може да поддържа зададеното ви налягане. Например:

Директно действие:Обикновено ± 10-20%
Пилотиран:Обикновено ± 1-5%
Модели с висока точност:Може да постигне <± 1%

Разбиране на Dloop: Убиецът на изпълнение

Помислете за Droop като за уморен щангист. Когато за първи път започнете да вдигате, можете да държите 100 килограма стабилно. Но като се уморите (по -висок поток), ръцете ви започват да се тресете и слизат по -ниски (капки за налягане).

Визуален пример:
Зададено налягане: 50 psi
При нисък поток (10 gpm): действително налягане = 50 psi ✓
При висок поток (100 gpm): Действителни спадове на налягането до 45 psi ✗

Този 5 psi капка е "Dloop" - и може да причини големи проблеми в системите, които се нуждаят от постоянен налягане.

Коефициентът на потока (CV), направен просто

Ето най -лесния начин да разберете CV: Това е колко галона в минута преминават през клапана при спад на налягането с 1 psi.

Математика в реалния свят:Ако имате нужда от 50 gpm и имате 25 psi спад на налягането:
Необходимо CV = 50 ÷ √25 = 50 ÷ 5 = 10

За съвет:Винаги размер 30% по -голям от изчисления. Така че ще изберете CV = 13 клапан, а не точно 10.

Съотношение на обрат

Това показва обхвата на потоците, които клапанът може да контролира ефективно:

Директно действие:Около 10: 1 (ако максималният поток е 100 gpm, минимално контролируем е 10 gpm)
Пилотиран:До 100: 1 или повече

Най -добрите практики за инсталиране

Дори най -добрият PRV няма да работи правилно, ако не е инсталиран правилно. Ето ключовите моменти:

Преди клапана

Инсталирайте цедка:Предпазва отломките от заглушаване на клапана
Права тръба:Оставете поне 5 диаметъра на тръбата с права тръба преди клапана
Изключителен клапан:За поддръжка и аварийна изолация

След клапана

Манометър:За да наблюдавате налягането на изхода
Права тръба:Поне 2 диаметра на тръбата след клапана
Релефен клапан:За безопасност в случай, че PRV се откаже от затворена

Общи съвети

Размер правилно:Не съвпадайте само с размера на тръбата - Изчислете въз основа на изискванията на потока
Хоризонтална инсталация:Обикновено предпочитат за достъпност и правилна работа
Поддръжка правилно:Не позволявайте на клапана да поддържа теглото на тръбите

Отстраняване на проблеми с често срещаните проблеми

PRV са надеждни, но те могат да разработят проблеми. Ето най -често срещаните проблеми и техните вероятни причини:

Проблем: Налягане на изхода твърде високо

Възможни причини:

Вентил се отвори поради отломки
Пролетна умора или повреда
Диафрагма неуспех
Неправилна корекция

Проблем: Налягането на изхода твърде ниско

Възможни причини:

Вентил, залепен частично затворен
Недооценен клапан за приложението
Прекомерен спад на налягането през клапана

Проблем: колебания на налягането

Възможни причини:

Вентил "лов" поради огромен размер
Неправилна инсталация (твърде близо до фитинги или помпи)
Компоненти на носените клапани

Проблем: шумна операция

Възможни причини:

Кавитация (спад на налягането твърде голям)
Голяма клапа, работеща при много ниски отвори
Висока скорост през клапана

Бъдещето на клапаните за намаляване на налягането

PRV индустрията се развива с нови технологии:

Smart PRVS

Съвременните клапани могат да включват:

Сензори за наляганеза мониторинг в реално време
Електронни контролиЗа отдалечена настройка
Регистриране на данниза планиране на поддръжка
Комуникационни възможностиЗа интеграция със системи за управление на сгради

IoT интеграция

Smart PRV вече могат да се свържат с Интернет на нещата (IoT), позволявайки:

Отдалечен мониторинготвсякъде
Прогнозна поддръжкаВъз основа на данните за ефективността
Автоматична оптимизацияна настройки на налягането
Интеграция с интелигентни строителни системи

Разширени материали

Новите материали правят PRV:

По -издръжливв тежки среди
По -добре изпълнявас подобрени характеристики на потока
По -лесно за поддържанесъс самопочистващи функции

Пазарна интелигентност: Какво движи PRV Innovation

Глобалният пазар на PRV достигна 3,3 милиарда долара през 2022 г. и се очаква да достигне 4,4 милиарда долара до 2030 г. - това е солиден 3,5% годишен темп на растеж. Но наистина интересното е защо този пазар се разширява:

Реални шофьори на пазара (извън заглавията)

Инфраструктурната криза:Само в САЩ водните системи губят 6 милиарда галона дневно поради стареещи тръби и неправилно управление на налягането. Градове като Флинт откриха, че високото налягане ускорява замърсяването на оловото - изведнъж PRVS се превърна в обществени здравни инструменти, а не само инженерни компоненти.

Smart City Push:Националната водна агенция в Сингапур съобщава за 15% икономия на вода, след като инсталира интелигентни PRV в тяхната мрежа. Когато градовете виждат този вид възвръщаемост на инвестициите, осиновяването ускорява бързо.

Войни за индустриална ефективност:Химическите централи, използващи напреднали PRV системи, отчитат 8-12% икономия на енергия. В индустрия, където маржовете са тесни, това е променящо играта.

Кой наистина печели (и защо)

Emerson (Fisher Brand):Доминира над нефт и газ с тяхната технология за интелигентни клапани. Тяхната дигитална интеграция на близнаци помогна за намаляване на непланирания престой с 35% в едно съоръжение.
Spirax-Sarco:Специалистите на Steam, които буквално написаха книгата за енергийната ефективност. Компаниите за храна и напитки се кълнат в тях, защото контролът на температурата на парата може да направи или прекъсне качеството на продукта.
Уотс:Интелигентен ход, фокусиращ се върху жилищни и леки търговски. Те си партнираха с големи строители, така че техните PRV вече са стандартни в много нови строителни проекти.

Ръководство за бърз избор: Изрежете объркването

30-секундното дърво за решения

Въпрос 1: Това ли е за вашата къща?
Да → Директно действие, бронзов/месинг, сертифициран NSF
Не → Продължавайте да четете

Въпрос 2: Имате ли нужда от натиск в рамките на ± 1%?
Да → пилот или умен PRV
Не → Директното действие е добре

Въпрос 3: Поток Повече от 100 GPM?
Да → Определено пилот
Не → Нито един тип работи

Въпрос 4: Сурови химикали или висока температура?
Да → неръждаема стомана или специално сплавско тяло
Не → бронз/желязо е добре

Препоръки на марката по приложение

Приложение	Най -добър избор	Бюджетен вариант	Защо
Жилищни	Watts 25aub	Zurn Wilkins	NSF сертифицирана, лесна услуга
Търговски HVAC	Spirax Sarco 25p	Armstrong GP-400	Доказана надеждност, широк обрат
Промишлена пара	Fisher Type 67cfr	Spirax Sarco 25p	Материали с висока температура, прецизен контрол
Химическа обработка	Емерсън Фишър 4160	Серия Parker PRD	Предлагат се екзотични материали

Забележка:Винаги се консултирайте с местни дистрибутори за текущи цени и наличност

Проверка на реалността на разходите: Какво всъщност ще платите

Жилищни PRV (3/4 " - 1")

Основен директно действие: $ 75-200
Премиум директно действие: $ 200-400
Умен жилищна: $ 300-600

Търговски PRV (1 " - 4")

Директно действие: 300-1,500 долара
Пилотен: 800-3 500 долара
Интелигентна реклама: 1200-5 000 долара

Индустриални PRV (4 "+)

Стандартен пилот: 2 000-15 000 долара
Високопроизводство: 5 000-25 000 долара
Интелигентен индустриал: 8 000-50 000 долара+

Скрити разходи за бюджет за

Инсталиране: $ 200-2000 (в зависимост от сложността)
Годишна поддръжка: 100-500 долара
Аварийни ремонти: 500-5 000 долара
Престой на системата: Често 10 пъти цената на клапана при загубено производство

За съвет:PRV от 500 долара, който предотвратява една основна повреда на оборудването, плаща за себе си незабавно. Виждал съм 200 долара жилищни PRVS да спестят собственици на жилища $ 10 000+ замяна на уреди.

Поддръжка и управление на жизнения цикъл

Рутинна поддръжка:

Визуална проверка:Потърсете течове, корозия или повреда
Проверки на налягането:Проверете изходното налягане е правилно
Почистване на цекви:Премахнете отломки, които биха могли да повлияят на работата
