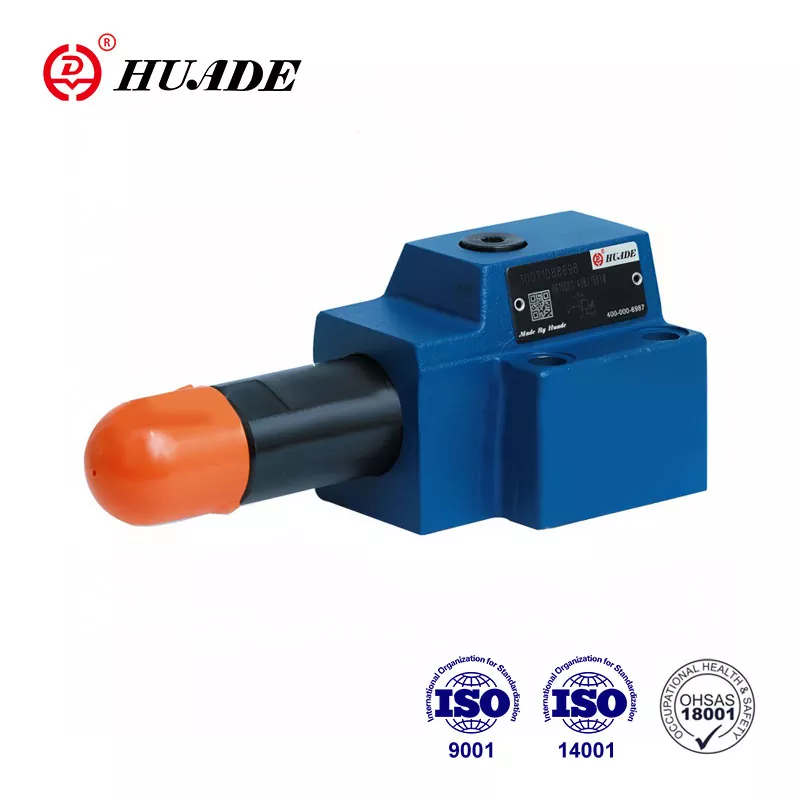

Тип DR 10 DP е редуцир вентил, който се използва за регулиране на налягането. Фактът, че клапаните за налягане Huade® могат да заменят същите серийни продукти, предлагани от Rexroth, се дължи главно на дългосрочното сътрудничество с Rexroth. В сравнение с други подобни марки, продуктите Huade® са с по-напреднала технология и са по-издръжливи. Цените на тези редуцир вентили са относително евтини. Фабриката е национално ключово предприятие и има висока репутация в Китай.
|
Максимално работно налягане (порт P) (MPa) |
до 31.5 |
|
Макс. вторично налягане (порт A) (MPa) |
до 2,5; до 7,5; до 15,0; до 21,0; до 31.5 |
|
Макс. обратно налягане (портове T(Y)) (MPa) |
до 16 |
|
Макс. поток (л/мин) |
до 80 |
|
Течност под налягане Минерално масло |
Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|
Диапазон на вискозитет (mm²/s) |
10~800 |
|
Диапазон на температурата на флуида под налягане (℃) |
-30 до +80 |
|
Степен на замърсяване (um) |
Максимално допустимата степен на замърсяване на течността е според NAS 1638 клас 9. |
|
Тегло (кг) |
прибл.3 |
Характеристики:
▶ За монтаж на подложка
▶ 4 диапазона на налягане
▶ 4 елемента за настройка
. Въртящ се бутон
. шестнадесетичен ръкав за глава със защитна капачка
. Заключващ се въртящ се бутон със скала
. Въртящо се копче със скала
▶ С порт за манометър
▶ Допълнителен възвратен клапан
▶ Модел на пренасяне към DIN 24 340, форма D, ISO 5781 и CETOP - RP 121H
Приложение:
Редуцир вентил тип DR 6 DP се използва за намаляване на налягането в системата.
Вентилът тип DR 10 DP е вентил с директно управление с 3-пътен дизайн, с функция за освобождаване на налягането от страната на намаленото налягане.
Настройката на налягането става чрез елемента за настройка на налягането (1).
В покой вентилът е нормално отворен и течността може да тече безпрепятствено от порт B към порт A. Налягането в порт A също е налице в края на макарата (2), чрез контролна линия (4), срещу пружината за натиск ( 3). Когато налягането в порт А достигне нивото на налягане, зададено на пружината (3), макарата (2) се премества в контролна позиция и поддържа налягането в порт А постоянно.
Течността за управление на клапана се взема от порт А чрез контролен сондаж.
Ако налягането в порт А се покачи още повече поради външни сили, макарата (2) се премества още повече към пружината за натиск (3).
Това води до отваряне на път на потока през контролната зона (5) в контролната макара (2) към резервоара (порт Y). След това към резервоара постъпва достатъчно течност, за да се предотврати по-нататъшно повишаване на налягането.
Пружинната камера (6) се източва към резервоара външно през порт Y.
Допълнителен възвратен клапан (7) е наличен, за да позволи свободен поток от порт A към порт B.
Връзка за манометър (8) позволява да се следи вторичното налягане.
структура на DR10DP 1- 40B
Символи на DR10 DP
