Когато работите с хидравлични системи, изборът на правилния насочващ управляващ клапан може да затрудни или наруши работата ви. Насочващият управляващ вентил WMM 10 от Bosch Rexroth се превърна в популярен избор в индустриални условия и има защо. Този ръчно задвижван вентил се справя с високо налягане и високи скорости на потока, като същевременно поддържа надеждност, която е трудна за сравнение.
С какво WMM 10 се отличава
Насочващият управляващ клапан WMM 10 е предназначен за ръчно управление на хидравлични течности в индустриални машини. Това, което го отличава, е способността му да се справя с налягане до 315 бара в портове P, A и B, с дебити, достигащи 160 литра в минута. Тези числа имат значение, защото позволяват на клапана да управлява големи хидравлични задвижващи механизми без компромис с времето за реакция или прецизността.
Вентилът използва прост, но ефективен дизайн. Когато преместите ръчната дръжка, тя измества вътрешна макара, която пренасочва потока на хидравличната течност. Тази директна механична връзка дава на операторите незабавна обратна връзка и контрол, което е особено ценно по време на настройка на машината или аварийни ситуации. Времето за превключване обикновено пада между 10 и 45 милисекунди, в зависимост от вискозитета на маслото и силата, която прилагате към дръжката.
Разбиране на техническите спецификации
Насочващият управляващ вентил WMM 10 следва стандарта за оразмеряване NG10, известен също като D05 или CETOP 5. Тази стандартизация означава, че вентилът може да замени други клапани NG10, без да модифицирате вашата монтажна плоча. Вентилът тежи между 3,3 и 4,4 килограма и може да се монтира във всяка позиция, което ви дава гъвкавост при проектирането на системата.
Една подробност, която често се пренебрегва, е границата на налягането в връщащия отвор. Докато работещите портове могат да се справят с 315 бара, T портът (връщаща линия) достига максимално налягане от 160 бара. Тази разлика има значение, когато проектирате вашата хидравлична верига. Пикове при високо налягане във връщащата линия могат да доведат до неочаквано залепване или преместване на макарата, поради което много инженери проектират специални връщащи линии с ниско налягане за системи, използващи насочен контролен клапан WMM 10.
Работната сила, необходима за превключване на вентила, зависи от конфигурацията. Моделите с пружинно връщане се нуждаят от 18 до 20 нютона сила, докато версиите с фиксиране (маркирани с "F" в кода на модела) изискват 30 до 40 нютона. Функцията за фиксиране заключва макарата в позиция, което е полезно, когато трябва да поддържате настройка на клапана, без да държите дръжката.
Как да прочетете кода на модела
Разбирането на кода на модела ви помага да поръчате правилния клапан. Типичен код като 4WMM10E5X/F се разделя на специфични компоненти. „4“ показва четири порта, „WMM“ показва, че това е ръчно управляван лостов клапан, „10“ се отнася за размера NG10, „E“ описва конфигурацията на макарата (в този случай всички портове са блокирани в неутрално положение), „5X“ идентифицира серията компоненти, а „F“ означава, че има механизъм за фиксиране.
Символът на макарата прави реална разлика в това как се държи вашата система. Макара "E" блокира всички портове в неутрално положение, което предотвратява дрейфа във вашите задвижващи механизми. Макара "W" свързва всички портове към резервоара в неутрално положение, което разтоварва помпата и намалява натрупването на топлина. Макара "J" създава последователна верига, която е добра за работа при ниска скорост. Избирането на грешен тип макара може да доведе до проблеми с производителността, така че си струва да отделите време, за да разберете нуждите на вашата система.
Съвместимост с хидравлична течност
Разпределителят WMM 10 работи с различни хидравлични течности, но всеки тип има специфични изисквания. Стандартните минерални масла като HL или HLP работят с NBR или FKM уплътнения и работят нормално в пълния диапазон на налягането. Биоразградимите опции като течности HETG също използват уплътнения от NBR или FKM, докато течностите HEES се нуждаят специално от уплътнения от FKM.
Съдържащите вода огнеустойчиви течности (HFC) представляват специални предизвикателства. Когато използвате HFC течности с насочващия контролен вентил WMM 10, трябва да ограничите разликата в налягането до 50 бара вместо нормалните 315 бара. Очакваният живот на вентила също намалява с 50 до 100 процента с HFC течности. Трябва също така да натоварите предварително порта за връщане до около 20 процента от разликата в работното налягане, за да предотвратите кавитация. Тези допълнителни изисквания увеличават общите ви разходи за притежание, така че вземете това предвид при решението си, ако обмисляте HFC течности.
Работните температурни диапазони варират според материала на уплътнението. NBR уплътненията работят от минус 30 до плюс 80 градуса по Целзий за самата течност, докато температурата на околната среда трябва да остане между минус 20 и плюс 70 градуса по Целзий. FKM уплътненията предлагат малко по-различни диапазони, вариращи от минус 20 до плюс 80 градуса по Целзий за температура на течността.
Поддържане на вашата система чиста
Чистотата на маслото прави огромна разлика в работата на клапаните. Насочващият управляващ вентил WMM 10 изисква чистота на течността от ISO 4406 клас 20/18/15 или по-добра. Това може да изглежда като техническо преувеличение, но замърсяването е водещата причина за залепване на макарата в ръчно управляваните вентили. Дори малки частици могат да се вклинят между макарата и отвора, причинявайки увисване или бавно движение на клапана.
Инсталирането на висококачествена система за филтриране се изплаща в дългосрочен план. Средното време на вентила до опасна повреда (MTTFd) достига 150 години при чисти условия, което показва, че самият клапан е изключително надежден. Повечето повреди се дължат на външни фактори като замърсено масло, неправилна инсталация или работа извън определения диапазон на налягане.
Често срещани проблеми и решения
Залепването на макарата се класира като най-честият проблем с насочващия контролен клапан WMM 10. Това обикновено се случва, когато частици се натрупат около макарата или когато работите при ниски температури с масло с висок вискозитет. Решението включва поддържане на подходяща чистота на маслото и гарантиране, че вискозитетът на хидравличната ви течност остава в диапазона от 2,8 до 500 квадратни милиметра в секунда.
Неочаквано движение на макарата във версиите със застопоряване може да възникне, когато пиковете на налягането във връщащата линия преодолеят задържащата сила от 30 до 40 нютона. Това създава риск за безопасността, тъй като клапанът може да промени позицията си без намеса на оператора. Добавянето на възвратен клапан към връщащата линия или проектирането на отделна връщаща верига с ниско налягане решава този проблем.
Течът на уплътнението се развива с течение на времето, тъй като уплътненията се износват от нормална работа. Редовната проверка улавя това рано, преди малки течове да се превърнат в големи проблеми. Когато сменяте уплътненията, уверете се, че материалът на уплътнението съответства на вашия тип хидравлична течност.
Цени и алтернативи
Насочващият управляващ клапан WMM 10 от Bosch Rexroth обикновено струва между $1091 и $1114 USD за OEM части. Тази цена отразява инженерното качество и сертификата, който идва с марката Rexroth. По-евтините алтернативи от производители като Huade варират от $38 до $132 USD и твърдят, че са съвместими с NG10, но те идват с рискове.

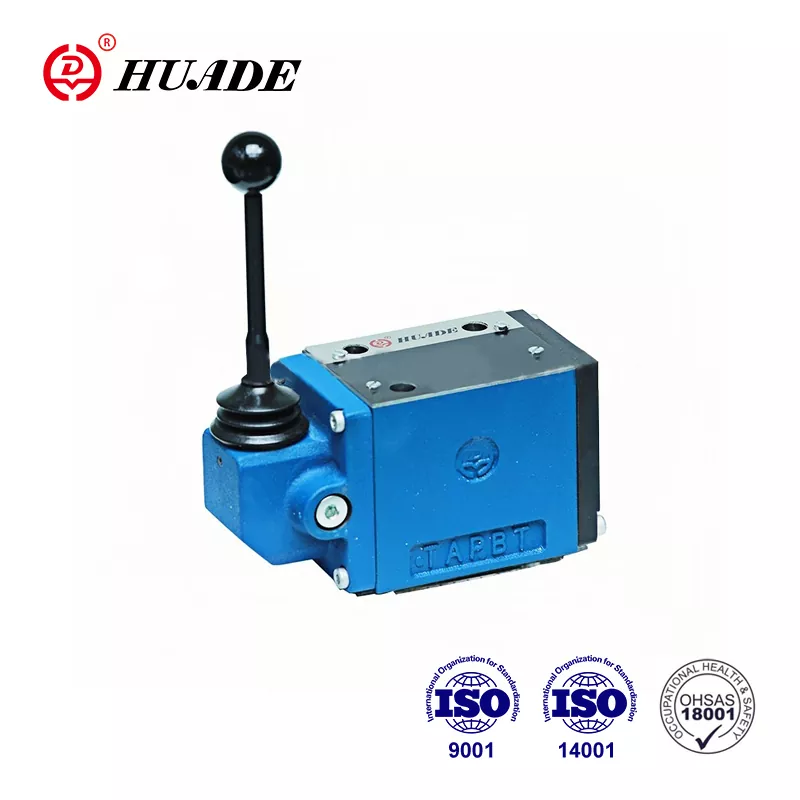

Китайските производители произвеждат функционално подобни клапани на много по-ниски цени. Huade предлага еквивалент на WMM 10, който отговаря на основните спецификации от 315 бара налягане и 160 литра в минута поток. Възниква въпросът дали икономиите на разходи оправдават потенциалните рискове по отношение на прецизността, качеството на документацията и дългосрочната поддръжка.
Когато сравнявате алтернативи, обърнете специално внимание на действителните спецификации, а не само на номера на модела. Някои клапани NG6 използват подобни конвенции за именуване, но обработват само 80 литра в минута, което би затруднило вашата система. Уверете се, че всяка алтернатива наистина осигурява капацитета от 160 литра в минута, който прави насочващия контролен клапан WMM 10 подходящ за по-големи задвижващи механизми.
Най-добри практики за инсталиране
Правилният монтаж на насочващия управляващ вентил WMM 10 започва с монтажната повърхност. Вентилът се монтира към подложка, която отговаря на стандартите DIN 24340 A или ISO 4401-05-04-0-05. Затегнете монтажните болтове според спецификацията и използвайте правилните уплътнения между клапана и монтажната плоча. Дори малки грешки при монтажа могат да доведат до вътрешни течове или намалена производителност.
Размерът на тръбата е по-важен, отколкото много хора осъзнават. Когато дебитът достигне 160 литра в минута, тръбопроводът с малък размер създава прекомерни спадове на налягането и натрупване на топлина. Връщащият тръбопровод особено се нуждае от подходящо оразмеряване поради по-ниското налягане на Т порта.
За системи с висок преходен дебит, инсталирането на дроселна касета в P канала предотвратява ударни вълни и кавитация. Патрон B08 с отвор 0,8 милиметра осигурява добра отправна точка, въпреки че конкретното ви приложение може да се нуждае от корекция. Тази малка добавка предпазва значително живота на вентила в системи с внезапни промени в натоварването.
Стратегия за поддръжка
Подходът за проактивна поддръжка увеличава максимално 150-годишния потенциален живот на насочващия контролен клапан WMM 10. Редовният анализ на маслото улавя проблеми със замърсяване, преди те да повредят клапана. Тестването трябва да включва минимум брой частици, вискозитет и съдържание на влага.
Интервалите за смяна на филтъра зависят от вашата работна среда и степента на замърсяване. Силно запрашените среди може да се нуждаят от ежемесечна смяна на филтъра, докато чистите промишлени настройки може да отнеме няколко месеца. Не чакайте алармите за диференциално налягане да се задействат, преди да смените филтрите, тъй като някои повреди може вече да са възникнали.
Смяната на уплътнението следва предвидим график, базиран на работните часове и циклите на налягане. Поддържането на резервни комплекти уплътнения намалява времето за престой, когато подмяната стане необходима. Документирайте вашите дейности по поддръжка, за да установите модели, които помагат да се предвидят бъдещи нужди.
Кога да изберете WMM 10
Насочващият управляващ вентил WMM 10 е отличен в приложения, където ръчното управление осигурява предимства пред електрическото задействане. Процедурите за настройка на машината често се възползват от директното усещане и незабавната реакция на ръчните клапани. Системите за аварийно управление също така предпочитат ръчните клапани, защото работят дори при електрически повреди.
Голямо строително оборудване, машинни инструменти и преси представляват типични приложения за WMM 10. Комбинацията от капацитет с високо налягане и висок дебит се справя с изискванията на големите хидравлични цилиндри и двигатели. Опцията за задържане работи добре за позициониране на приложения, където трябва да заключите настройка, докато изпълнявате други задачи.
Клапанът обаче не е идеален за всяка ситуация. Автоматизираните системи, които се нуждаят от дистанционно управление, трябва вместо това да използват електрически задвижвани вентили. Приложения, изискващи прецизен контрол на потока извън простото включване и изключване, може да се нуждаят от пропорционални вентили. Разбирането на тези ограничения ви помага да изберете правилния клапан за вашите специфични нужди.
Заключителни съображения
Насочващият контролен клапан WMM 10 представлява зряла хидравлична технология, която осигурява надеждна работа, когато се прилага правилно. Неговото налягане от 315 бара и дебит от 160 литра на минута го поставят сред по-мощните ръчни вентили в класа на размерите NG10. Цифрата MTTFd за 150 години отразява солидно инженерство, въпреки че постигането на това изисква внимание към чистотата на системата и правилната поддръжка.
Когато проектирате нова система или подменяте съществуващ клапан, фокусирайте се върху съпоставянето на възможностите на клапана с вашите действителни изисквания. Не приемайте, че по-високите спецификации винаги означават по-добра производителност. Правилно оразмерен и поддържан насочващ управляващ вентил WMM 10 ще издържи по-дълго от повечето машини, които управлява.
Решението между OEM и алтернативни доставчици в крайна сметка зависи от вашата толерантност към риска и изчислението на общите разходи. Първоначалните разлики в цената изглеждат привлекателни, но факторът е в стойността на техническата поддръжка, качеството на документацията и гаранционното покритие. За критични приложения, където престоят носи високи разходи, OEM опцията обикновено има финансов смисъл въпреки по-високата първоначална цена.
Разбирането на техническите подробности за насочващия контролен клапан WMM 10 ви помага да вземете информирани решения относно спецификацията, монтажа и поддръжката. Това знание се превръща директно в по-добра производителност на системата и по-дълъг живот на компонентите, което в крайна сметка подобрява крайния резултат.
