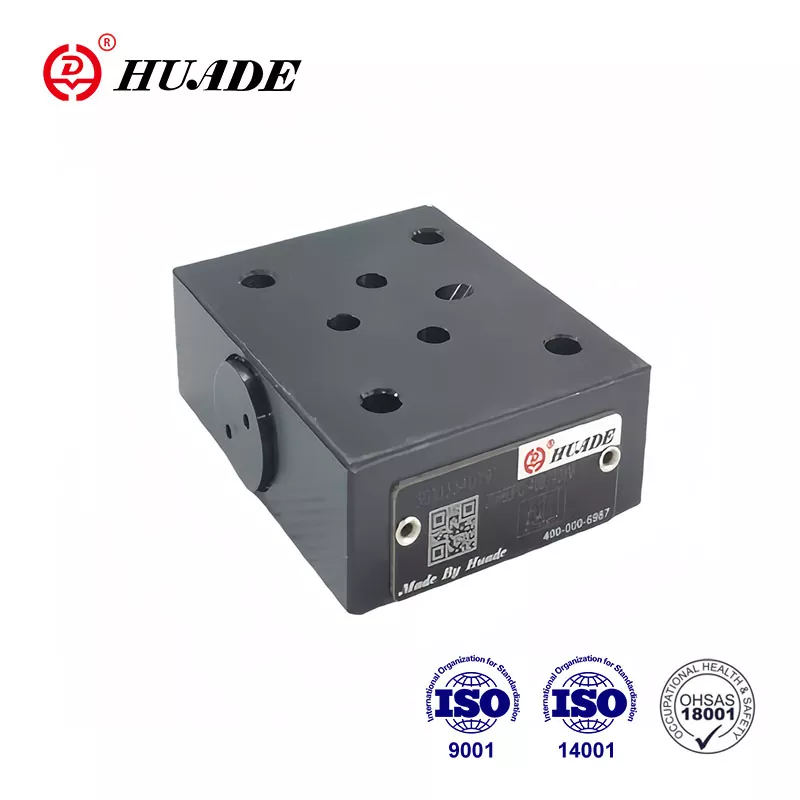

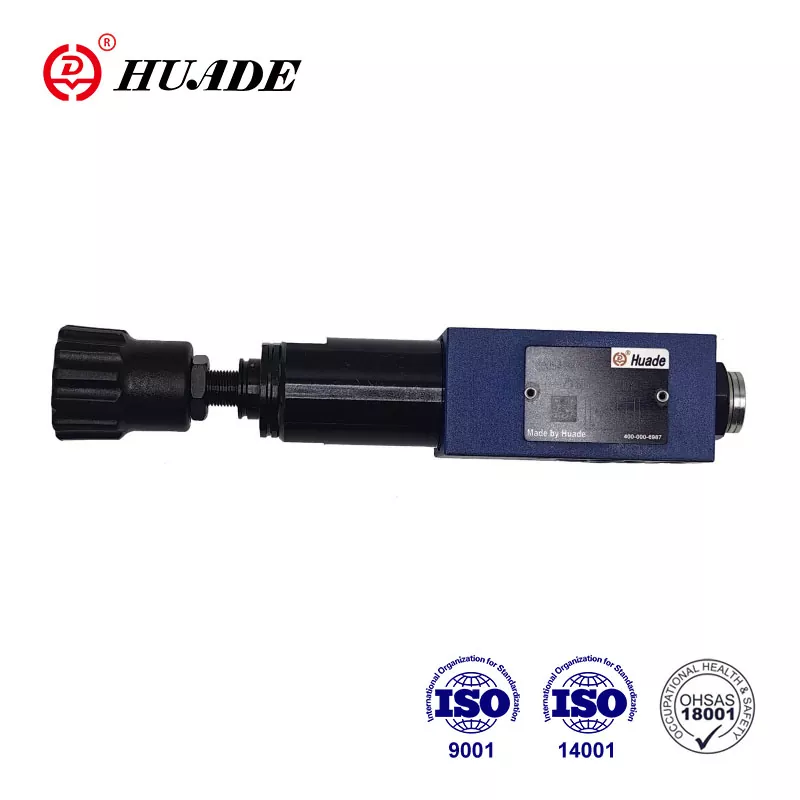

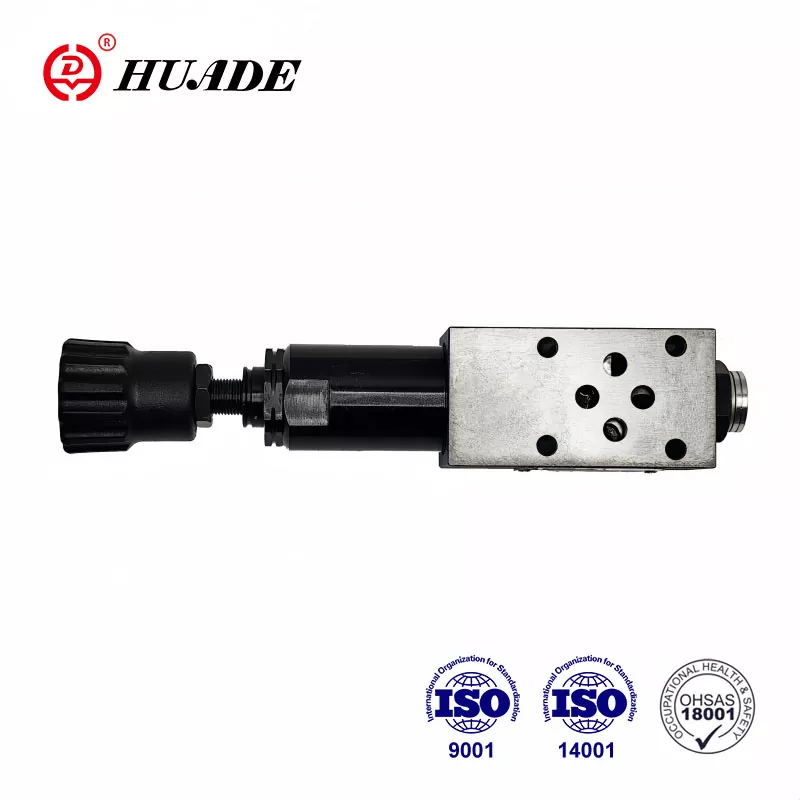

Редуциращ налягане клапан ZDR 6 DPO

Клапите за намаляване на налягането на Huade® винаги са достигнали международните стандарти. Huade Hydraulic използва пълноценно вътрешни ресурси за контрол на разходите, за да осигури хидравлични продукти на разумна цена. Клапан за намаляване на налягането ZDR 6 DP0 може да се използва за намаляване на налягането на хидравличните системи.

Параметър на продукта на клапан за намаляване на налягането ZDR 6 DPO

Функция на продукта и прилагане на клапан за намаляване на налягането ZDR 6 DPO

Характеристики:

▶ Дизайн на сандвичната плоча

Приложение:

Тип на клапана ZDR 6 DPO се използва за намаляване на налягането на системата.

Секция и символ на клапан за намаляване на налягането ZDR 6 DPO

Тип редуциращи налягащи клапани ZDR 6 DPO ... 40b/40ym са редуциращи налягане клапани на дизайна на сандвичната плоча. По същество клапанът се състои от корпус (1), контролната макара (2), компресионната пружинна седалка (3) и компресионната пружина (4).

В покой клапанът обикновено е отворен и течността може да тече безпрепятствено от порт P към порт P1. Налягането в порт P1 е едновременно присъстваща в зоната на макарата, противоположно на пружината на компресия (4). Когато налягането в порт P1 надвишава нивото на налягане, зададено при

Пружина на компресия (4) Контролната макара (2) преминава в контролно положение срещу пружината на компресия (4) и държи зададеното налягане в константата на Port P1.

Ако налягането в порт P1 се повиши още по -нататък поради външни сили, контролната макара (2) се премества още повече към пружината на компресия (4).

След това достатъчна течност тече в резервоара, за да се предотврати по -нататъшно повишаване на налягането. Пролетната камера винаги се източва до резервоар външно чрез сондиране до пристанище T (Y).

Структура на ZDR 6 DPO ...- 40b

Символи на ZDR 6 DPO ...- 40b
