Представете си, че имате силата да вдигате 50 тона с докосването на бутон или контролиране на масивно строително оборудване с Милиметър прецизност. Това не е научна фантастика - това е невероятната реалност наХидравлични станциина работа всеки ден по света!
От извисяващата се сграда на кранове Утрешните небостъргачи към прецизните роботизирани оръжия за производство на животоспасяване Медицински изделия, хидравлични захранващи единици (HPU) са Unsung Heroes, захранващи Нашият съвременен свят. Тези забележителни машини трансформират проста механична енергия в неудържима хидравлична сила, което прави невъзможното възможно.
A Хидравлична станция- Известен също като aХидравличен захранващ блок, HPU система, илиХидравлична помпена станция- е много повече от просто индустриално оборудване. Това е биещото сърце на безброй индустрии, мултипликаторът на силата, който позволява на хората да движат планини и Прецизният инструмент, който оформя нашето бъдеще.
В това цялостно ръководство ще отключим Тайните зад тези инженерни чудеса. Независимо дали сте амбициозен инженер, любопитен студент или професионалист, който търси да задълбочи вашия знания, вие сте на път да откриете как хидравличните станции революционизират индустрии и създаване на възможности, които изглеждаха невъзможни само преди десетилетия.
Основна дефиниция
Хидравличната станция е пълна мощност Система, която изпомпва течност (обикновено масло) под високо налягане, за да работи с хидравлични оборудване. Това е като да имаш мощна водна помпа, но вместо да изпомпваш вода За вашата градина тя изпомпва специално масло за захранване на тежки машини.

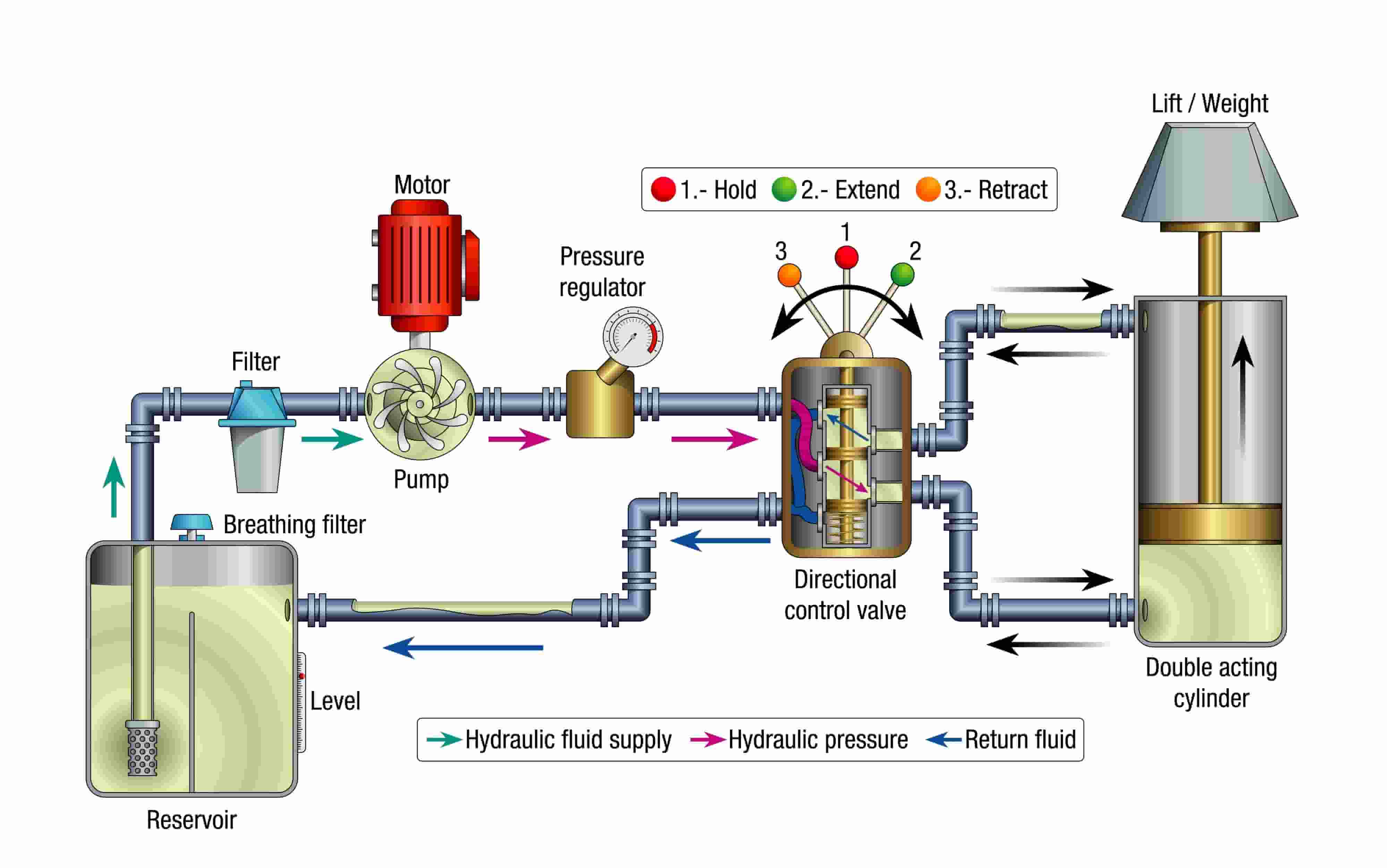

Хидравличната станция включва няколко ключа части, работещи заедно:
Хидравличните помпени станции са навсякъде в съвременна индустрия, защото предлагат нещо наистина изключително -Невероятно мощност в забележително компактен пакет. Ето защо тези системи за HPU са Революционизирайки как работим:
Висока мощност: Малка хидравлична станция може да генерира достатъчно сила за повдигане на кола или преместете тонове материал.
Прецизен контрол: Операторите могат да контролират скоростта и да принудят с невероятна точност - Перфектен за деликатни операции.
Надеждност: Добре поддържаните хидравлични станции могат да работят с години без големи проблеми.
Универсалност: Една хидравлична станция може да захранва няколко части от оборудването едновременно.
Науката зад хидравличните станции
Законът на Паскал - Фондацията
Всички хидравлични системи работят порадиПаскал Закон, открит от френския учен Блейз Паскал през 1600 -те. Този закон казва, че когато прилагате натиск върху затворена течност (като масло в затворено Система), това налягане се разпространява еднакво във всички посоки.
Ето един прост начин да го разберете: Представете си, че имате воден балон. Когато изстискате една част, натискът отива Навсякъде вътре в балона еднакво. Хидравличните системи използват този принцип, за да Прехвърляне на мощност.
Как силата се умножава
Истинската магия се случва, когато хидравлична Системите умножават силата. Ето как:
Ако имате два свързани цилиндъра - един малък и един голям - и вие се натискате върху малкия, големият ще го направи Натиснете с много повече сила. Компромисът е, че големият цилиндър се движи a по -кратко разстояние.
Пример: Ако Големият цилиндър има 10 пъти повече повърхност от малката, ще го направи произвеждат 10 пъти повече сила. Но това ще се премести само на 1/10 разстоянието.
Ето защо хидравличните крикове могат да вдигнат тежки Автомобили само с малка ръчна помпа!
Свойства на хидравлична течност
Течността, използвана в хидравличните системи, не е просто всяка течност. Има специални свойства:
Некомпресивни: За разлика от въздуха (който се компресира лесно), хидравличното масло не го прави компресирайте много. Това означава, че цялото налягане, което създавате, се прехвърля директно да върши работа.
Смазване: Течността също смазва всички движещи се части, намалявайки износването.
Пренос на топлина: Помага за пренасяне на топлина от горещи компоненти.
Стабилен: Добре Хидравличната течност не се разпада лесно под налягане и топлина.
Компоненти за производство на електроенергия
Хидравлична помпаПомпата е сърцето на всяка хидравлична станция. Изсмуква хидравлично течност от резервоара и я изтласква под високо налягане. Има три основни типове:
Електрически двигател или двигателТова осигурява механичната мощност за пускане на помпата. Повечето хидравлични Станциите използват електрически двигатели, защото те са:
За преносими единици или работа на открито, Бензиновите или дизеловите двигатели са често срещани.
Хидравличен резервоар (резервоар)Резервоарът съхранява хидравлична течност и обслужва няколко цели:
Размерът на резервоара обикновено се равнява на 2-3 пъти дебит на помпата в минута.
Контролни и безопасни компоненти
Клапан за облекчаване на наляганетоТова е критичен компонент за безопасност. Когато налягането стане твърде високо, Този клапан автоматично се отваря, за да се предотврати повреда на системата. Това е като а предпазен клапан върху тенджера под налягане.
Контролни клапани на посокатаТези клапани контролират къде тече хидравличната течност. Те могат:
Контролни клапани на потокаТе регулират колко бързи течности тече, което контролира скоростта на Хидравлични задвижвания. Повече поток означава по -бързо движение.
ФилтриЧистата течност е от съществено значение за хидравличните системи. Филтрите премахват:
Системи за наблюдение и управление
Данници за наляганеТе показват налягането на системата с един поглед. Операторите ги използват за:
Температурни сензориХидравличната течност става гореща по време на работа. Температурните сензори помагат предотвратяване на прегряване от:
Електронни контролериСъвременните хидравлични станции често включват компютърни контроли, които:
Пълният работен цикъл
Разбиране как работи хидравличната станция е по -лесно, когато следвате течността през пълното му пътуване:
Стъпка 1: прием на течностиХидравличната помпа създава засмукване, което черпи течност от резервоара чрез смукателна цедка. Тази цедка улавя големи частици, които биха могли повредете помпата.
Стъпка 2: НаляганеПомпата компресира течността и я избутва във високо на системата налягане. Налягането може да варира от 500 psi за лека работа до 10 000 psi или Повече за тежкотоварни приложения.
Стъпка 3: Контрол на потокаТечността на под налягане тече през контролни клапани, които я насочват къде Необходимо е. Тези клапани действат като контролери на трафика за хидравлична течност.
Стъпка 4: Работно изпълнениеТечността под налягане достига до хидравлични задвижвания (цилиндри или мотори), където хидравличната енергия се превръща обратно в механична енергия, за да направи полезна работа.
Стъпка 5: Връщащ се потокСлед като върши работа, течността се връща обратно към резервоара през завръщането филтри. Тези филтри улавят всяко замърсяване, набрано по време на работния цикъл.
Стъпка 6: КондициониранеОбратно в резервоара, течността:
Отворени срещу затворени контурни системи
Системи за отворена контураВ отворени системи течността се връща директно в резервоара след употреба. Ползите включват:
Системи за затворен цикъл
В затворени системи течността циркулира директно между помпата и задвижващите механизми.
Ползите включват:
Чрез конфигурация на помпата
Системи за фиксирано изместванеТези помпи се движат едно и също количество течност с всяко въртене. Те са:
Системи за изместване на променливиТези помпи могат да променят обема си на изхода. Те предлагат:
От източник на енергия
Електрически хидравлични станции
Хидравлични станции, управлявани от двигателя
Чрез преносимост
Стационарни хидравлични станции
Преносими хидравлични станции
По оценка на налягането
Ниско налягане (под 1000 psi)
Средно налягане (1000-3 000 psi)
Високо налягане (над 3000 psi)
Строителство и тежко оборудване
Хидравлични станции безброй безброй Строителни машини:
Багери: Хидравличните станции контролират стрелата, ръката, кофата и пистите. Сингъл Окасето може да има множество хидравлични вериги за различни функции.
Булдозери: Системите за повдигане на остриета, риболов и задвижване на пистата използват хидравлична мощност.
Кранове: Хидравличните станции осигуряват плавен, прецизен контрол за повдигане и позициониране тежки товари.
Бетонни помпи: Хидравличните системи с високо налягане прокарват бетон през дълги маркучи до точни места.
Производство и индустриални
Машинни инструменти: Хидравлични станции Сила:
Работа с материали:
Земеделие и земеделие
Трактори: Съвременните трактори използват хидравлична мощност за:
Оборудване за прибиране на реколтата: Комбинира, балери и други селскостопански машини използват хидравлика за култури обработка и обработка.
Автомобилна и транспорт
Асансьори на превозното средство: Всеки автосервиз зависи от хидравличните асансьори, захранвани от Хидравлични станции.
Камиони за боклук: Хидравличните системи захранват механизмите за повдигане и уплътняване.
Сметища: Хидравличните станции повдигат и по -ниски легла за камиони за разтоварване.
Морски и офшорни
Корачно оборудване: Хидравлични станции Сила:
Офшорни платформи: Нефтените платформи използват масивни хидравлични системи за пробиване и тръба боравене.
Аерокосмически приложения
Самолетни системи: Хидравличната мощност работи:
Надеждността на хидравличните системи прави те са от съществено значение за безопасността на полета.
Ключови показатели за ефективност
ДебитИзмерено в галони в минута (GPM) или литра в минута (LPM), дебит Определя колко бързо се движат задвижващите механизми. По -високият поток означава по -бърза работа, но Изисква по -големи помпи и повече мощност.
Работно налягане
Измерено в килограми на квадратен инч (psi) или бар, налягането определя колко
принуди системата да генерира. По -високото налягане означава повече сила, но изисква
по -силни компоненти.
Изисквания за мощностХидравличната мощност (HP) може да бъде изчислена като:HP = (поток × Налягане) ÷ 1714
Това помага за размерите на двигателя, необходим за шофиране помпата.
ЕфективностОбщата ефективност на системата обикновено варира от 70-85% и зависи от:
Високо съотношение мощност към теглоХидравличните системи генерират повече мощност на лира от повечето други източници на енергия. Това ги прави идеални за мобилно оборудване, където теглото има значение.
Прецизен контролОператорите могат да контролират силата, скоростта и позицията с изключителни точност. Тази прецизност прави хидравликата идеална за деликатни операции.
Линейно движениеХидравличните цилиндри осигуряват гладко, права линия без сложни механични връзки.
Незабавна обратимостПосоката може да бъде променена незабавно, без да се спира, за разлика от Механични системи, които се нуждаят от съединители и зъбни колела.
Защита от претоварванеКлапаните за облекчаване на налягането автоматично предпазват от претоварвания, предотвратяване на повреда на оборудване или детайли.
СамозамаляванеХидравличната течност смазва всички движещи се части, намалявайки износване и Разширяване на живота на компонентите.
Недостатъци и предизвикателства
Течове на течностХидравличните системи могат да развият течове, които:
Температурна чувствителностСвойствата на хидравличната течност се променят с температура:
Чувствителност към замърсяванеДори мъничките частици могат да повредят прецизните компоненти. Чистата течност е от съществено значение, но изисква:
Първоначална ценаХидравличните системи обикновено струват по -първоначално от механичните алтернативи, въпреки че те често осигуряват по-добра дългосрочна стойност.
Изисквания за поддръжкаРедовната поддръжка е от съществено значение и включва:
ПРЕВЕТИВЕН ГРАЖДАНСКИ ГРАЖДАНСКИ
Ежедневни проверки
Седмична поддръжка
Месечна услуга
Годишен ремонт
Прегряване на системата Симптоми: Висока температура на течността, намалена характеристика, Увреждане на компонентитеПричини: Запушена охладител, износена помпа, неправилна течност вискозитетРешения: Почистете охладителя, проверете състоянието на помпата, проверете течността Спецификация
Ниско налягане на системата Симптоми: Бавна работа, слаба мощност, шум от помпатаПричини: Износена помпа, проблеми с клапана на налягане, вътрешни течовеРешения: Тестова помпа Ефективност, регулиране на релефния клапан, намиране и фиксиране на течове
Замърсена течност Симптоми: Тъмна или облачна течност, износване на компоненти, клапан проблемиПричини: Лоша филтрация, замърсяване с вода, компонент РазбивкаРешения: Промяна на течността, надстройки филтри, намерете замърсяване източник
Нестабилна операция Симптоми: Jerky Movement, непоследователни скорости, ловПричини: Въздух в системата, износени клапани, замърсена течностРешения: Bleed Air, сервизни клапани, подобряване на филтрацията
Съображения за безопасност
Безопасност на налягането
Безопасност на течността
Безопасност на оборудването
Каква е разликата между a Хидравлична станция и хидравлична помпа?
Това е един от най -често срещаните въпроси За HPU системи! Ето основната разлика:
A Хидравлична помпае само един Компонент - той създава поток и налягане. Помислете за това като за двигателя в кола.
A Хидравлична мощност (станция)е Пълна система, която включва:
Това е като сравняване на автомобилен двигател с a Пълен автомобил - помпата е от съществено значение, но хидравличната станция е Пълен пакет, готов за работа!
Може ли да работи единичен хидравличен захранващ блок Множество машини?
Абсолютно! Това е едно от най -големите Предимства на хидравличните помпени станции. Правилна система HPU може да захранва:
Това прави хидравличните станции невероятно рентабилни за големи операции.
Колко дълго продължават хидравличните мощности?
С правилна поддръжка, качество Хидравличната станция може да работи надеждно за 15-25 години или повече! Някои индустриални HPU системите работят повече от 30 години. Ключовите фактори са:
Кое е най -мощният хидравличен Станция някога е построена?
Някои от най -мощните хидравлични помпа Станциите генерират над 10 000 psi и дебит над 1000 gpm! Тези Масивни HPU системи се използват в:
Тези индустриални гиганти могат да генерират сили Еквивалентно на повдигането на статуята на свободата!
Революционна интелигентна технология Интеграция
Свързани с IoT хидравлични захранващи единициСъвременните хидравлични станции все повече включват Интернет на нещата (IoT) сензори, които:
Прогнозна поддръжкаАлгоритмите за машинно обучение анализират данните от сензорите, за да прогнозират кога Компонентите ще се провалят, което позволява поддръжката да бъде планирана преди разбивки се появяват.
Отдалечен мониторингОператорите могат да наблюдават множество хидравлични станции от централен Местоположение, подобряване на ефективността и намаляване на времето за престой.
Подобрения в околната среда
Био базирани хидравлични течностиНови екологични течности предлагат:
Енергийна ефективностПроменливите скорости на скоростта и интелигентните контроли могат да намалят енергията консумация с 20-30% в сравнение с традиционните системи.
Намаляване на шумаРазширените дизайни на помпата и затихването на звука Намаляване на замърсяването на шума в работна среда.
Разширени материали
Леки компонентиНовите материали позволяват на хидравличните станции да бъдат по -компактни и преносимо, като същевременно поддържа производителност.
По-дълготрайни уплътненияУсъвършенстваните уплътнителни материали издържат по -дълго и се представят по -добре през по -широко температурни диапазони.
Устойчиви на корозия материалиПо -добрите материали намаляват поддръжката и удължават живота на оборудването, особено в тежки среди.
Растеж и възможности на пазара
Глобалният пазар на хидравлично оборудване е очаква се да нарасне значително, воден от:
Докато стоим на ръба на нов Индустриалната революция, хидравличните станции не са просто в крак - те са Водещ таксата в утре. Тези забележителни хидравлични мощни единици Представете перфектното сливане на тествана във времето физика и авангардна технология, Създаване на възможности, които продължават да удивляват и вдъхновяват.
Въздействието е навсякъде: В момента, докато четете това, милиони хидравлични помпени станции работят безшумно по целия свят. Те изграждат инфраструктурата на Утре, производство на животоспасяващи медицински изделия, събиране на храна за хранене нации и изследване на най -дълбоките океани и най -високото небе. Всяка HPU система е свидетелство за човешката изобретателност и безкрайния ни стремеж да постигнем повече.
Иновацията никога не спира: Хидравличните станции от 2025 г. са по -умни, чисти и други мощен от всякога. С AI-управлявана поддръжка на прогнозиране, екологично чисти Био-флуиди и енергийно спестяващи технологии, тези системи не са просто повече Ефективни - те активно помагат да се създаде по -устойчиво бъдеще.
Вашата роля в революцията: Независимо дали сте студент, който мечтае за инженерни чудеса, a техник, поддържащ тези невероятни машини, или мениджър, който планира Следващ пробив проект, вие сте част от тази вълнуваща история. Всеки правилно Поддържан хидравличен захранващ блок, всяко иновативно приложение, всяка безопасност Подобрението добавя още една глава към най -големите постижения на човечеството.
Бъдещето привлича: Представете си хидравлични станции, които се самодиагнитни проблеми преди тях възникват, системите, толкова ефективни, че не губят почти никаква енергия, а HPU технологията е така Advanced ИТ дава възможност на мисии на Марс. Това не е фантазия - това е траекторията Днес сме в.
Следващият път, когато видите строителен кран Достигане към небето, прецизен робот за производство, създаващ нещо Невероятна или всяка машина, която постига на пръв поглед невъзможно, не забравяйте: Свидетел на силата на хидравличните станции в действие. Виждате Законът на Паскал се трансформира в човешки прогрес, механичната енергия се превърна в мечтите, направени истински.
Възрастта на хидравличната сила е далеч от Над - той едва започва да достига истинския си потенциал.
