Вентилите за регулиране на потока са като светофари в индустриалния свят. Точно както светофарите контролират потока от автомобили по оживените улици, тези клапани контролират потока на течности, газове и пара в тръбите и системите. Независимо дали изпомпвате вода, движите масло през тръбопроводи или контролирате въздушното налягане в машините, клапаните за контрол на потока гарантират, че всичко се движи с правилната скорост и налягане.
Какво представляват вентилите за контрол на потока?

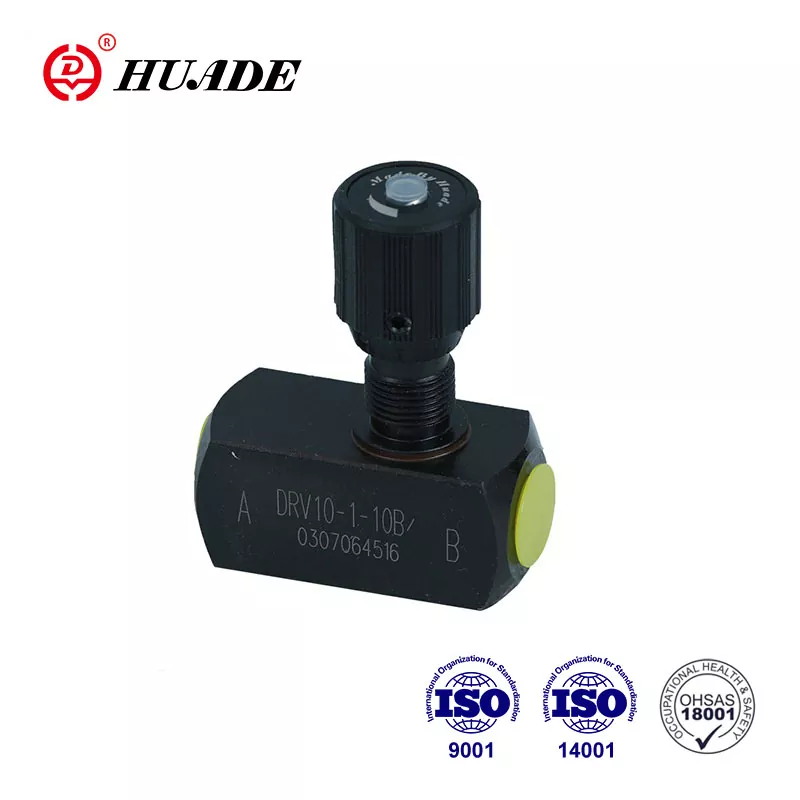

Вентилът за контрол на потока е устройство, което контролира колко течност протича през тръба или система. Представете си го като кран в кухнята – можете да го завъртите, за да изтече повече или по-малко вода. Но вентилите за контрол на потока са много по-прецизни и могат да работят автоматично, без някой да ги завърта на ръка.
Тези клапани имат четири основни задачи:
Контрол на скоростта:Те контролират колко бързо се движат нещата в хидравличните системи, като ръцете на строително оборудване.
Разпределение на потока:Те разделят потока между различни пътища, като разделяне на водата към различни спринклерни зони във вашия двор.
Защита на потока:Те предотвратяват изтичането на твърде много течност, което може да повреди оборудването.
Контрол на налягането:Те поддържат налягането в системите стабилно и безопасно.
Как работят вентилите за контрол на потока?
Основната идея е проста: като направите отвора по-малък или по-голям, можете да контролирате колко течност преминава през него. Това е като да поставите палец върху края на градинския маркуч – колкото по-малък е отворът, толкова по-малко вода излиза (но излиза по-бързо).
Вентилите за контрол на потока работят по няколко начина:
- Фиксиран отвор:Някои клапани имат зададен размер на отвора, който не се променя.
- Променливо отваряне:Други могат да коригират размера на отвора си според условията.
- Компенсация на налягането:Интелигентните вентили се настройват автоматично, за да поддържат потока стабилен дори при промени в налягането.
- Електронно управление:Съвременните вентили използват компютърни сигнали, за да правят много прецизни настройки.
Видове клапани за регулиране на потока
По метода на компенсация
Вентили без компенсация на налягането
Това са най-простият тип. Те имат фиксиран или регулируем отвор, но потокът се променя при промяна на налягането. Те работят най-добре, когато налягането в системата остава сравнително стабилно. Те са евтини и прости, но не са много точни, когато условията се променят.
Клапани с компенсация на налягането
Тези клапани са по-умни. Те имат специални части, които автоматично регулират отвора, за да поддържат потока постоянен дори при промени в налягането. Те са точни в рамките на 3-5% и работят чудесно, когато системното налягане се повишава и намалява много.
Клапани с пилотно управление
Те използват малък "пилотен" клапан за управление на по-голям основен клапан. Те са много отзивчиви и работят добре за приложения с голям поток, където се нуждаете от бързи промени.
По тип структура
Сферични кранове
Те имат топка с дупка през нея. Когато завъртите топката, можете да отворите или затворите пътя на потока. Те са чудесни за бързо включване/изключване и уплътняват много добре. Ще ги намерите в петролни рафинерии и отоплителни системи. Те обаче не са най-добрите за фин контрол на потока.
Бътерфлай клапи
Те имат диск, който се върти, за да контролира потока. Те са леки и създават малък спад на налягането. Те работят добре за големи тръби и водни системи. Те са компактни, но не уплътняват перфектно при високо налягане.
Иглени вентили
Те имат заострена игла, която се вписва в конусовидна седалка. Те дават много прецизен контрол и са идеални за малки, точни настройки. Ще ги видите в лаборатории и аналитично оборудване. Те са много прецизни, но се справят само с малки потоци.
Глобусни вентили
Това са работни коне за контрол на потока. Те имат добра способност за контрол на потока и работят в много приложения като химически заводи, електроцентрали и петролни рафинерии. Те създават по-голям спад на налягането, но дават отличен контрол.
Шибърни кранове
Те имат плоска врата, която се плъзга нагоре и надолу. Когато са напълно отворени, те създават много малък спад на налягането. Те се използват главно за управление на включване/изключване, а не за управление на потока. Ще ги намерите изолиращи участъци от тръбопроводни системи.
Мембранни вентили
Те използват гъвкава диафрагма за контрол на потока. Те уплътняват перфектно и са устойчиви на корозия. Те са идеални за фармацевтична и хранителна обработка, където не можете да имате никакви течове. Имат ограничения за налягане и температура.
Прищипващи клапани
Те притискат гъвкава тръба, за да контролират потока. Те са икономични и чудесни за обработка на суспензии с твърди частици. Минните и пречиствателните станции ги използват често. Те са евтини, но имат ограничения за налягане и температура.
По тип задвижващ механизъм
Пневматични актуатори
Те използват сгъстен въздух за работа на клапана. Те са надеждни, бързи и икономични. Те работят чудесно там, където няма електричество и могат да се въртят милиони пъти. Те обаче имат ограничена мощност и по-кратък живот от другите видове.
Електрически задвижващи механизми
Те използват електрически двигатели (AC или DC) за управление на клапани. Те са много ефективни, чисти, тихи и прецизни. Можете да ги управлявате дистанционно и пестят енергия. Първоначално те струват повече и могат да прегреят при чести настройки.
Хидравлични задвижващи механизми
Те използват хидравлична течност за захранване. Те произвеждат много висока сила и издържат дълго време. Те са идеални за тежки приложения, но създават сложни системи с потенциални рискове от течове.
Къде се използват вентили за контрол на потока?
Хидравлични системи
В строително оборудване като багери и булдозери, клапаните за контрол на потока контролират колко бързо се движат рамената и кофите. Те също така разпределят хидравличната мощност към различни функции и поддържат налягането в системата безопасно.
Пневматични системи
В системите с въздушно задвижване тези клапани контролират колко бързо се удължават и прибират въздушните цилиндри. Те предотвратяват рязко движение и намаляват износването на оборудването.
Нефт и газ
Контролирайте потока в тръбопроводите, управлявайте нивата на течности в резервоарите за разделяне и регулирайте налягането в системите.
Пречистване на водата
Разпределете вода в градовете, предотвратете свръхконсумацията и контролирайте процесите на пречистване.
Химически и фармацевтични
Смесете прецизно съставките, контролирайте скоростта на реакцията и поддържайте качеството на продукта.
Производство
Контролирайте скоростите в автоматизирано оборудване, управлявайте хидравлични преси и координирайте множество функции на машината.
Храна и напитки
Контролирайте потоците на съставките, управлявайте температурите и поддържайте санитарни условия.
Специални среди
- Корозивни среди:Използвайте специални материали като неръждаема стомана, за да устоите на химическа атака.
- Експлозивни зони:Използвайте взривозащитени конструкции, сертифицирани за опасни места.
- Висока температура/налягане:Специалните дизайни се справят безопасно с екстремни условия.
- Санитарни приложения:Спазвайте строгите стандарти за чистота при производството на храни и лекарства.
Калкулатор за оразмеряване на вентил за контрол на дебита
Как да изберете правилния вентил за регулиране на потока
Изборът на правилния клапан е като избора на правилния инструмент за работа. Трябва да имате предвид няколко фактора:
Свойства на течността
- Какъв тип течност: течност, газ или пара?
- Колко дебел (вискозен) е?
- Корозивен ли е или чист?
- Какъв температурен диапазон?
- Какви нива на налягане?
Изисквания за изпълнение
- Колко поток ви е необходим (минимален, нормален, максимален)?
- Колко точен трябва да бъде контролът?
- Колко бързо трябва да реагира на промените?
- Какъв е необходимият обхват на регулиране?
Системна интеграция
- Какъв размер и тип тръба?
- Как ще се свърже (с фланци, с резба, заварено)?
- Какъв тип задвижващ механизъм (въздушен, електрически, хидравличен)?
- Какви управляващи сигнали (аналогови, цифрови)?
Условия на околната среда
- Работна температура и влажност
- Изисквания за безопасност (взривозащитен, пожаробезопасен)
- Достъпност за поддръжка
- Съображения за разходите (първоначални и оперативни)
Характеристики на потока
Повечето клапани имат един от следните модели на потока:
Линеен:Дебитът се увеличава стабилно с отваряне на клапана - подходящо за прости приложения.
Равен процент:Потокът нараства експоненциално - използва се в 90% от приложенията, защото дава по-добър контрол.
Бързо отваряне:Малките движения създават големи промени в потока - използвани за приложения за включване/изключване.
Поддръжка и отстраняване на неизправности
Като всяко механично устройство, вентилите за контрол на потока се нуждаят от редовна грижа, за да работят правилно.
Често срещани проблеми
Проблеми с потока
- Непостоянният поток обикновено означава замърсяване, износване или грешна настройка
- Ниският поток често показва запушвания или износени части
- Променлив поток предполага проблеми с налягането или нестабилни контролни сигнали
Проблеми с изтичане
- Външните течове идват от износени уплътнения или разхлабени връзки
- Вътрешни течове се случват, когато седлата на клапаните се износят или попаднат отломки
- Течове от опаковката възникват, когато уплътненията около стеблото остареят
Проблеми с производителността
- Лепкава работа предполага корозия, отломки или липса на смазване
- Бавната реакция показва проблеми със задвижването или проблеми с управляващия сигнал
- Прекомерният шум обикновено означава кавитация, вибрация или турбулентен поток
Стратегия за поддръжка
Превантивна поддръжка
- Проверявайте месечно за течове, износване и корозия
- Тествайте хидравличната течност и филтрите на всяко тримесечие
- Редовно смазвайте движещите се части
- Периодично калибрирайте и тествайте производителността
Мониторинг на състоянието
- Използвайте манометри, за да откриете запушвания или износване
- Наблюдавайте дебита, за да идентифицирате промените в производителността
- Следете температурите, за да предотвратите повреда
- Анализирайте вибрациите, за да откриете рано механичните проблеми
Процес на отстраняване на неизправности
- Проверявайте систематично всеки компонент
- Открийте първопричината, а не само симптомите
- Проверете ефективността след ремонт
- Съхранявайте подробни записи за поддръжка
Бъдещето на вентилите за контрол на потока
Технологията прави вентилите за контрол на потока по-интелигентни и по-ефективни.
Технология Smart Valve
Интеграция на Интернет на нещата (IoT).
Съвременните вентили включват сензори за налягане, температура, поток и вибрации. Те събират данни непрекъснато и могат да бъдат наблюдавани от разстояние чрез смартфони или компютри. Облачно базираните системи анализират тези данни, за да предоставят предложения за оптимизация.
Приложения с изкуствен интелект
Алгоритмите с изкуствен интелект могат да предскажат кога клапаните се нуждаят от поддръжка, преди да се повредят. Те автоматично регулират настройките на клапана въз основа на променящите се условия и могат да открият необичайни модели на работа, които могат да показват проблеми.
Технология Digital Twin
Инженерите създават виртуални копия на физически вентили, които симулират производителност и позволяват тестване във виртуални среди. Това помага за оптимизиране на дизайна и обучение на оператори, без да се рискува реално оборудване.
Интеграция на Индустрия 4.0
Свързване на системата
Модерните вентили комуникират чрез индустриални мрежи и обработват данни локално за по-бърз отговор. Те се интегрират безпроблемно със системите за изпълнение на производството и използват стандартизирани комуникационни протоколи.
Повишена автоматизация
Системите работят с минимална човешка намеса, координират автоматично няколко клапана и оптимизират собствената си работа. Те дори могат автоматично да диагностицират и възстановяват определени повреди.
Тенденции в устойчивостта
Енергийна ефективност
Новите дизайни възстановяват енергията от разликите в налягането, намаляват консумацията на енергия в системата чрез прецизен контрол и оптимизират цели системи за максимална ефективност.
Изисквания за околната среда
По-строгите разпоредби изискват по-ниски емисии, устойчиви материали, по-добри програми за рециклиране и по-екологични производствени процеси.
Истории за успех от реалния свят
Нефтена и газова промишленост
Голяма тръбопроводна компания инсталира интелигентни клапани за контрол на потока, които елиминират ръчната поддръжка за пет години, като същевременно поддържат прецизен контрол на многофазните флуиди.
Пречистване на водата
Градска водоснабдителна система използва 24-инчови вентили за намаляване на налягането, за да защити своите разпределителни тръби, като същевременно поддържа постоянно водно налягане в целия град.
Производство
Автомобилна поточна линия подобри точността на производството с 15% след инсталирането на пневматични клапани за контрол на потока, които прецизно контролират движенията на робота.
Научете повече за вентилите за контрол на потока
Ако искате да научите повече за вентилите за контрол на потока, ето някои страхотни ресурси:
Онлайн обучение
- Образователните YouTube канали предлагат подробни обяснения с анимации
- Уебсайтовете на производителите предоставят ръководства за избор и техническа информация
- Индустриалните асоциации предлагат уебинари и технически документи
Професионално развитие
- Производителите на вентили предлагат курсове за обучение
- Инженерните училища предоставят цялостни програми
- Индустриалните конференции включват най-новите технологии и приложения
Практически опит
- Посетете търговски изложения, за да видите демонстрации на оборудване
- Участвайте в обиколки на фабрики, когато е възможно
- Присъединете се към професионални организации за работа в мрежа и възможности за обучение
Вентилите за регулиране на потока са основни компоненти, които поддържат нашия модерен свят да работи гладко. От водата, излизаща от вашия кран, до горивото, протичащо през тръбопроводи, тези устройства гарантират, че всичко се движи с правилната скорост и налягане.
С напредването на технологиите вентилите за регулиране на потока стават по-интелигентни, по-ефективни и по-щадящи околната среда. Те се интегрират с цифрови системи, предвиждат собствените си нужди от поддръжка и автоматично оптимизират производителността.
Независимо дали сте инженер, който избира вентили за нова система, техник, който поддържа съществуващо оборудване, или просто сте любопитни как работят нещата, разбирането на клапаните за контрол на потока ви помага да оцените сложните системи, които поддържат нашето ежедневие.
Бъдещето на вентилите за контрол на потока е светло, с иновациите в интелигентните технологии, устойчивостта и системната интеграция, които продължават да подобряват производителността, като същевременно намаляват въздействието върху околната среда. Като сме информирани за тези разработки и следваме най-добрите практики за избор и поддръжка, можем да гарантираме, че тези критични компоненти ще продължат да ни служат добре за години напред.
