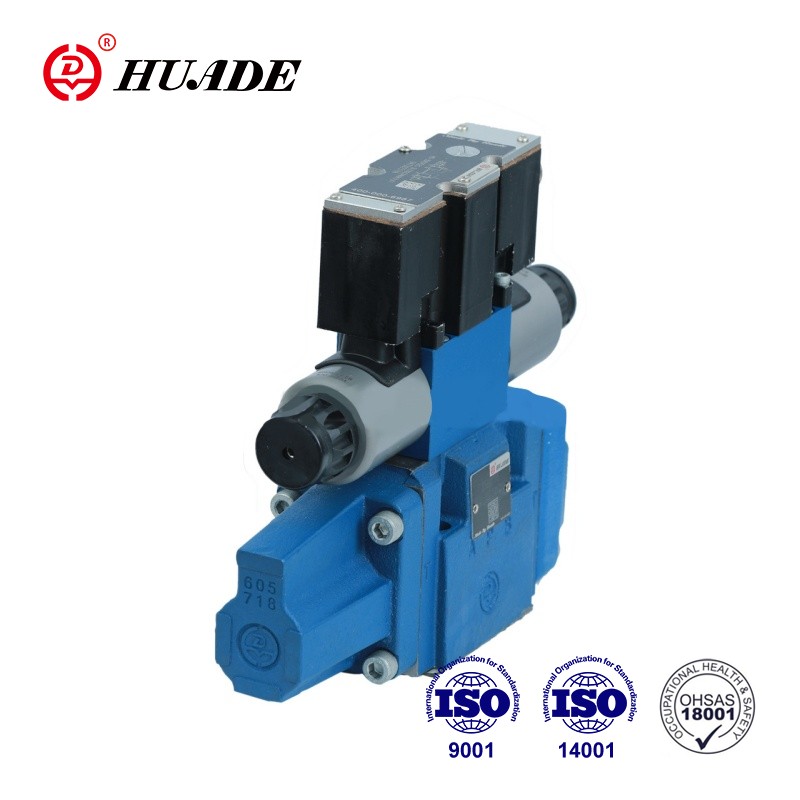

Вентилите тип HD-4WRZE са пилотно управлявани 4-пътни вентили, които се задействат чрез пропорционални соленоиди, те контролират посоката и скоростта на потока. Този пропорционален насочващ вентил има висока цена. Фабриката е оборудвана с модерно производствено оборудване от цял свят и има строги процедури за тестване, за да гарантира стабилната работа на всеки пропорционален вентил.
| Хидравлични | |||||
| Номинален размер | 10 | 16 | 25 | 32 | |
| Работно налягане | захранване на пилотно масло външно | 3~10 | |||
| -Пилот клапан (MPa) | захранване на пилотно масло вътрешно | 10~31,5 | 10~35 | ||
| -Главен клапан (MPa) | 31.5 | 35 | |||
| Налягане на връщащата линия (MPa) | Порт T (външен дренаж на пилотно масло) | 31.5 | 25 | 25 | 15 |
| Порт T (интермално източване на пилотно масло) | 3 | ||||
| Порт Y | 3 | ||||
| Обем на пилотното масло (cm3) за движение на макарата 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Дебит на пилотно масло в порт X и Y (L/min) за стъпаловидна форма на входния сигнал 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Дебит през главния клапан (л/мин) | 170 | 460 | 870 | 1600 | |
| Хистерезис % | ≤6 | ||||
| Течност под налягане | Минерално масло1 по DIN 51 524 | ||||
| Диапазон на температурата на флуида под налягане (℃) | -20~80 | ||||
| Диапазон на вискозитет (mm2/s) | 20~380 | ||||
| Монтаж | по желание, за предпочитане хоризонтално | ||||
| Тегло за версия WRZ... (за WRZE"допълнително 0,2 кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Електрически | |||
| Тип клапан | СЕП | КИПИ | |
| Тип напрежение | DC | ||
| Макс. ток (A) | 1.5 | 2.5 | |
| Съпротивление на соленоидната бобина (Ω) | Студена стойност при 20 ℃ | 4.8 | 2 |
| Макс. топла стойност | 7.2 | 3 | |
| защита | IP65 | ||
| Температура на намотката (℃) | до 150 | ||
| Мито % | 100 | ||
| Управляваща електроника | HD-VT-VSPA2-50-1X/. | интегрирана управляваща електроника | |
Характеристики:
▶Пилотно управляван пропорционален насочващ вентил
▶За монтаж на подложка
▶Контрол на посоката и скоростта на потока
▶Центрирана с пружина контролна макара
▶Вентилна и пропорционална управляваща електроника от един източник
Приложение:
Вентилите HD-4WRZE се използват за управление на посоката и потока.
Вентилът основно се състои от: пилотен клапан ①, основна макара ④, главен клапан ⑥ и центрираща пружина ③. Когато соленоид B е в изключено състояние, управляващата макара ② се премества надясно. Захранването на пилотното масло към пилотния клапан е вътрешно през порт P или външно през порт X. Пилотното масло протича през пилотния клапан ① в камерата под налягане и премества главната макара ④ пропорционално на електрическия входен сигнал. Връзката от P към A и от B към T е чрез напречни сечения тип отвор с прогресивни характеристики на потока.
Когато соленоидът A е в изключено състояние, главната макара се премества наляво. Връзката от P към B и от A към T. Изключете захранването на соленоида, контролната макара и пилотната макара ④ се преместват обратно в техния център позиции.
Символ на пропорционален насочващ вентил 4WRZE-7X
Доставка на пилотно масло
