Каква роля играе насочващият клапан в хидравличната система

2024-08-11

Актуализирано на 2025-08-15
Уилям Лео
Насочващ клапан

Гледали ли сте някога строителен багер да копае в земята или да виждате самосвал да вдига леглото си, за да разтовари мръсотията? Тези мощни машини работят благодарение на хидравличните системи и в сърцето на тези системи е решаващ компонент, наречен насочващ клапан (известен също като насочващ контролен клапан или DCV).

Мислете за насочващия вентил като за контролера на трафика на хидравлична система. Точно както светофарът казва на колите кога да тръгнат, да спрат или да завият, насочващият клапан казва на хидравличната течност къде да тече и кога да се движи. В тази статия ще проучим точно каква роля играят тези важни клапани и защо са от съществено значение за правилното функциониране на хидравличните машини.

Какво е насочващ клапан?

Насочващият клапан е механично устройство, което контролира пътя на хидравличната течност в системата. Представете си хидравличната течност (обикновено масло) като вода, течаща през тръбите, а насочващият клапан като интелигентен превключвател, който може:

Директен поток на флуидаот помпата до различни части на машината
Спрете потока на течносттакогато е необходимо
Контролирайте посокататечността се движи (напред или назад)
Управлявайте когахидравличните части започват или спират да се движат

Насочващият клапан работи чрез преместване на вътрешна част (наречена макара или тарелка), която отваря и затваря различни пътища за течността. Този прост, но интелигентен дизайн позволява на един клапан да контролира сложни движения в тежки машини. Научете заметоди за управление на насочен клапан.

Основните роли на насочващите клапани в хидравличните системи

1. Контрол на трафика за хидравлична течност

Основната задача на насочващия клапан е да действа като пътен полицай за хидравлична течност. Ето как:

Води потока на течността:Той насочва маслото под налягане от помпата към десния цилиндър или мотор
Създава пътища за връщане:Той изпраща използваната течност обратно в резервоара за рециклиране
Предотвратява грешен поток:Той спира течността да отива там, където не трябва

2. Контрол на движението

Насочващите клапани дават на операторите прецизен контрол върху движенията на машината:

Движение напред и назад:Като пускане на кола в движение или на заден ход
Действия за стартиране и спиране:Незабавен контрол върху това кога движенията започват и свършват
Регулиране на скоростта:Някои усъвършенствани клапани могат да контролират колко бързо се движат нещата

3. Управление на безопасността

Тези клапани играят решаваща роля за безопасност чрез:

Спиране на потока течностпо време на поддръжка или спешни случаи
Предотвратяване на случайно движениекогато машината е паркирана
Позволява контролирано изключванена хидравличните операции

4. Енергиен мениджмънт

Интелигентните насочващи вентили помагат за пестене на енергия чрез:

Намаляване на излишния натисккогато машината не работи
Позволяване на помпите да работят на празен ходкогато не е необходимо движение
Рециклираща течностефективно през системата

Видове насочващи вентили

Не всички насочващи вентили са еднакви. Различните машини се нуждаят от различни видове клапани в зависимост от работата си:

Макарови вентили (най-често срещани)

Как работят:Цилиндрична част (макара) се плъзга напред-назад вътре в тялото на клапана

Най-добро за:Сложни машини, които се нуждаят от множество флуидни пътища

Примери:Багери, булдозери, индустриални машини

Предимства:

Може да обработва множество пътища на течности наведнъж
Много гъвкав за сложни операции
Добър за приложения с голям поток

Недостатъци:

По-чувствителен към мръсна течност
Може да има малки вътрешни течове
По-скъпи за поддръжка

Тарелкови клапани (прости, но ефективни)

Как работят:Конусовидно парче се повдига нагоре и надолу, за да отвори/затвори потока

Най-добро за:Приложения с високо налягане, където плътното уплътняване е важно

Примери:Предпазни клапани, възвратни клапани

Предимства:

Много плътно уплътнение (почти никакви течове)
Работи добре при високо налягане
По-малко чувствителен към мръсна течност

Недостатъци:

Ограничено до по-прости флуидни пътища
Необходима е повече сила за работа

Възвратни клапани(Само еднопосочно)

Специално предназначение:Позволява течността да тече само в една посока

Най-добро за:Предотвратяване на обратния поток и поддържане на налягането

Примери:Поддържане на цилиндрите разширени, когато захранването е изключено

Как се управляват насочващите клапани

Насочващите вентили могат да се управляват по няколко начина:

Ръчно управление

Метод:Ръчни лостове или копчета
Най-добро за:Прости машини, аварийни контроли
Пример:Малка селскостопанска техника, ръчни преси

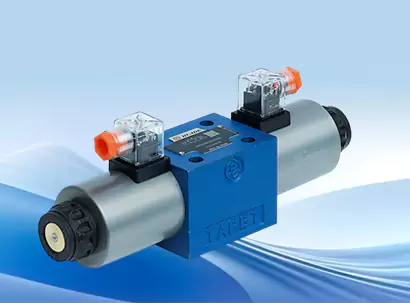

Електрическо управление (соленоид)

Метод:Електрически намотки, които движат вентила
Най-добро за:Автоматизирани системи, дистанционно управление
Пример:Фабрични машини, роботизирани системи

Хидравличен пилотен контрол

Метод:Малки количества хидравлично налягане контролират главния клапан
Най-добро за:Големи машини с висок поток на флуиди
Пример:Големи багери, индустриални преси

Въздушно (пневматично) управление

Метод:Сгъстен въздух задвижва клапана
Най-добро за:Бързодействащи системи
Пример:Производствено оборудване

Въздействие върху производителността на системата

Насочващият клапан значително влияе върху това колко добре работи хидравличната система:

Контрол на скоростта

Пряко въздействие:Размерът на отвора на вентила контролира скоростта на потока на течността
Резултат:По-бърз поток = по-бързо движение, по-бавен поток = по-бавно движение
Полза:Операторите могат да регулират скоростта за различни задачи

Управление на налягането

Роля:Вентилите работят с предпазни клапани за контрол на налягането в системата
Важност:Предотвратява увреждане от твърде силен натиск
Безопасност:Защитава скъпите компоненти

Енергийна ефективност

Различните конструкции на вентилите влияят върху потреблението на енергия:

Отворени централни клапани:Оставете течността да се върне в резервоара, когато не работи (добре за охлаждане)
Затворени централни вентили:Поддържайте налягането, когато не работите (спестява енергия на помпата)
Клапани за измерване на натоварването:Регулирайте автоматично, за да пестите енергия

Време за реакция

Хидравлично предимство:Течността не може да бъде компресирана, така че реакцията е почти мигновена
Качество на клапана:По-добрите клапани реагират по-бързо и по-точно
Приложение:От решаващо значение за прецизна работа като роботи за хирургия или управление на самолети

Приложения от реалния свят

Насочващите вентили са навсякъде в нашето ежедневие:

Строителна техника

Багери: Контролирайте движенията на стрелата, ръката и кофата
Булдозери: повдигане и спускане на остриета
Кранове: Контрол на повдигане и въртене

Производство

Монтажни линии: Позиционирайте частите прецизно
Преси: Контролирайте силата на натискане и времето
Роботи: Позволяват прецизни движения

Транспорт

Самосвали: Повдигнете и спуснете леглата на камиона
Камиони за боклук: Контролирайте уплътняващите и повдигащи механизми
Самолет: Управлявайте колесника, задкрилките и органите за управление на полета

Селско стопанство

Трактори: Контрол на позиционирането на прикачното оборудване
Комбайни: Управлявайте системи за рязане и събиране
Напояване: Контролирайте водния поток и позиционирането на спринклера

Често срещани проблеми и решения

Като всяко механично устройство, насочващите клапани могат да имат проблеми:

Често срещани проблеми:

Залепване или заглушаване

Причина:Мръсна течност или износени части
Решение:Редовна смяна на течности и почистване
Профилактика:Използвайте правилна филтрация

Вътрешен теч

Причина:Износени уплътнения или надраскани повърхности
Симптоми:Бавно или слабо движение
Решение:Възстановете или сменете клапана

Външни течове

Причина:Повредени уплътнения или разхлабени връзки
Симптоми:Видими течове на течност
Решение:Сменете уплътненията и затегнете връзките

Шумна работа

Причина:Въздух в системата или износени части
Решение:Изпуснете въздух и проверете за износване

Съвети за поддръжка:

Поддържайте течността чистас редовна смяна на филтъра
Проверете за течовепо време на ежедневните проверки
Следете температурата на течносттаза предотвратяване на прегряване
Следвайте графика за поддръжка на производителя
Влакови операторипри правилна употреба

Бъдещето на насочващите вентили

Технологията прави насочващите клапани по-интелигентни и по-ефективни:

Интелигентни клапани

Вградени сензори:Следете налягането, температурата и позицията
Самодиагностика:Откривайте проблеми, преди те да причинят неуспехи
Дистанционно наблюдение:Проверете състоянието на вентила отвсякъде

По-добри материали

Усъвършенствани покрития:Намалете износването и удължете живота
По-здрави сплави:Издържайте на по-високо налягане и температури
3D печат:Създавайте по-прецизни и компактни дизайни

Енергийна ефективност

Променливо изместване:Регулирайте потока въз основа на действителните нужди
Възстановяване на енергия:Уловете и използвайте повторно енергията от движенията
По-интелигентни контроли:Оптимизирайте производителността автоматично

Миниатюризация

По-малки клапани:Побира се в тесни пространства
По-леко тегло:Важно за мобилно оборудване
Интеграция:Комбинирайте множество функции в едно устройство

Заключение

Насочващите клапани наистина са "мозъкът" на хидравличните системи. Те вземат решаващите решения за това къде отива хидравличната течност, кога се движи и колко бързо се движи. Без тези важни компоненти модерни машини като багери, фабрични роботи и самолети не биха могли да извършват прецизните си движения.

Разбирането на ролята на насочващите клапани ни помага да оценим инженерството зад мощните машини, които виждаме всеки ден. От самосвала, който събира вашия боклук, до робота, който изгражда вашата кола, насочващите клапани работят зад кулисите, за да направят тези сложни движения възможни.

С напредването на технологиите насочващите клапани продължават да се развиват, ставайки по-умни, по-ефективни и по-надеждни. Тази еволюция обещава още по-добра производителност от хидравличните системи, които захранват нашия модерен свят.

Независимо дали сте студент, който учи за хидравлични системи, техник, който поддържа оборудване, или просто сте любопитни как работят нещата, разбирането на насочващите клапани ви дава представа за една от най-важните технологии в съвременните машини.

Следващият път, когато видите хидравлична машина да работи, не забравяйте, че нейните прецизни движения са възможни благодарение на скромния, но мощен насочващ клапан – контролерът на трафика, който поддържа хидравличната течност да тече точно там, където трябва да отиде, когато трябва да отиде там.

Ключови изводи

Насочващите клапани контролират пътищата на потока на флуида в хидравличните системи
Те позволяват прецизен контрол на движението, скоростта и посоката
Различните типове служат за различни цели (макара, тарелка, възвратни клапани)
Различни методи за управление (ръчни, електрически, хидравлични, пневматични)
От решаващо значение за безопасността, ефективността и производителността
Среща се в строителството, производството, транспорта и селското стопанство
Редовната поддръжка предотвратява проблеми и удължава живота
Бъдещите разработки се фокусират върху интелигентните технологии и ефективността
