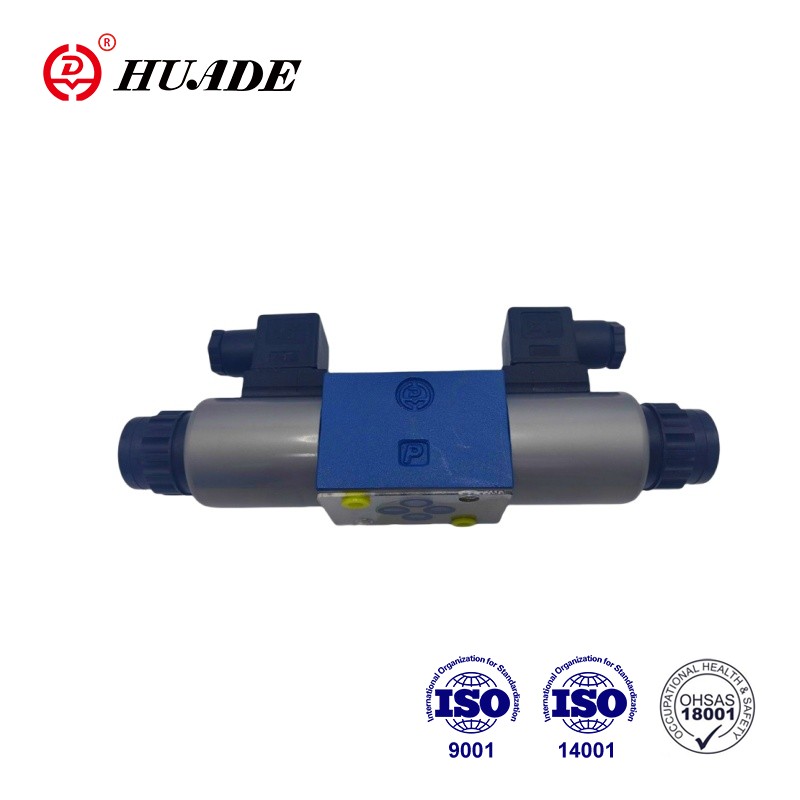

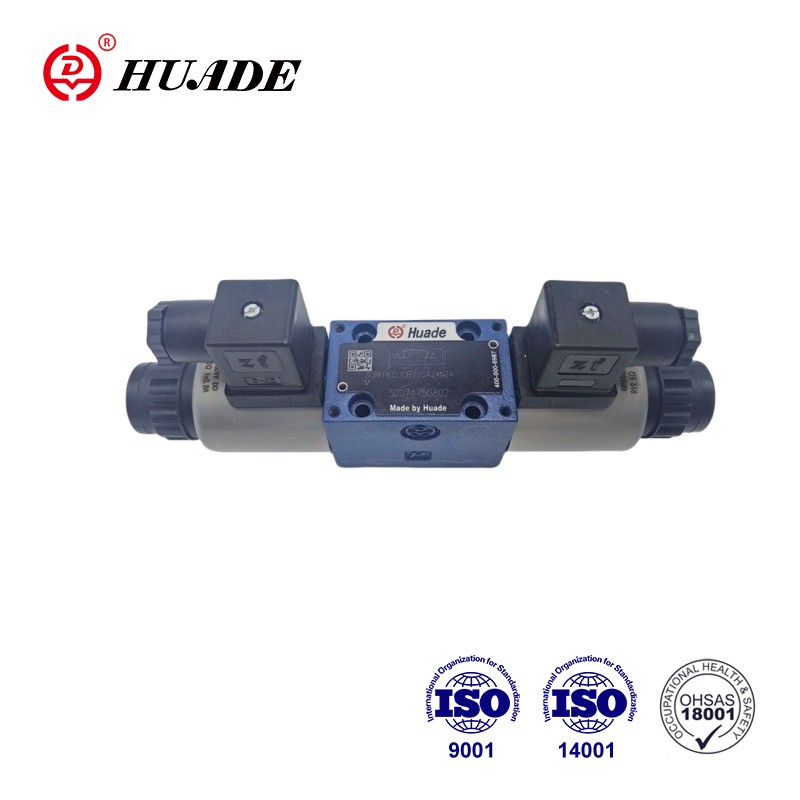

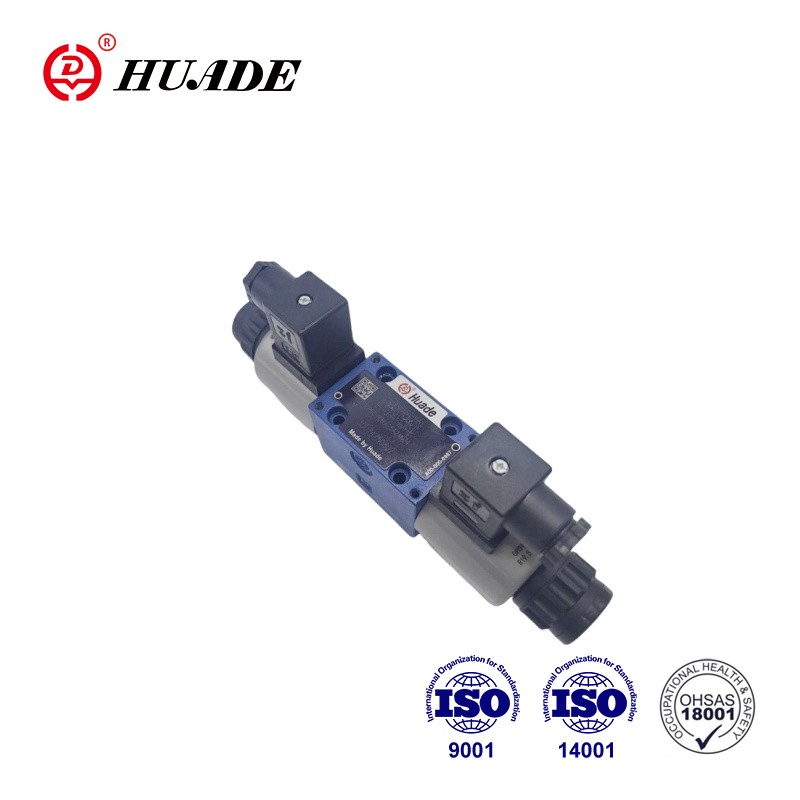

Като одобрен дистрибутор на Huade Hydraulic, ние доставяме пълна гама пропорционални вентили на марката Huade, включително пропорционален редуцир на налягането 3DREP 6B. Huade Hydraulic е добре известен производител на хидравлични компоненти в Китай. Той си сътрудничи с Rexroth повече от 7 години. Вентилите 3DREP 6B на Huade използват същите стандарти като Rexroth и могат напълно да заменят същата серия продукти на Rexroth на относително ниска цена.
3-пътният редуцир вентил тип 3DREP 6B се задейства директно от пропорционални соленоиди. Те преобразуват електрически входен сигнал в пропорционален изходен сигнал за налягане. Пропорционалните соленоиди са управляеми постояннотокови соленоиди с мокър щифт с централна резба и подвижна намотка. Соленоидите се управляват по избор чрез външна управляваща електроника.
Продуктов параметър на пропорционален редуцир вентил 3DREP 6B
Хидравлични
Работно налягане (MPa)
Порт П
10, ако е повече от 10, след това инсталирайте клапана, тип ZDR6DP..-30B/...във входния порт
Порт Т
3
Макс. поток (л/мин)
15 (∆p=5MPa)
Степен на замърсяване (um)
Препоръка за филтър с минимална степен на задържане β10≥ 75
Хистерезис (%)
≤3
Точност на повторяемост (%)
≤1
Чувствителност на реакцията (%)
≤1
Обхват на обръщане (%)
≤1
Течност под налягане
Минерално масло (за NBR уплътнение), фосфатен естер (за FPM уплътнение)
Диапазон на вискозитет (mm2/s)
2,8 до 380
Диапазон на температурата на флуида под налягане (°C)
-20 до +70
Монтаж
по желание, за предпочитане хоризонтално
Тегло (кг)
Тип C: 2,6; тип A.B: 1,5
Електрически, соленоид
Захранващо напрежение
DC24V
Номинален ток на соленоид (A)
0.8
Макс. ток на соленоид (A)
≤0,02
Съпротивление на соленоидната бобина (Ω)
Студена стойност при 20°C
19.5
Макс. топла стойност
28.8
Работно състояние
непрекъснато
Температура на условията (°C)
~+50
Температура на намотката (°C)
~+150
Защита по DIN40 050
IP65
Електрически връзки
3DREP
с компонентен щепсел към DIN43650-AM2 конектор щепсел към DIN 43 650-AF2/Pg11
3DREPE
с компонентен щепсел към E DIN43563-AM6-3 конектор E DIN43563-BF6-3/Pg11
Характеристика на продукта и приложение на пропорционален редуцир на налягането 3DREP 6B
Характеристики:
▶Пропорционални вентили с директно управление за контрол на налягането и посоката на потока
▶Задейства се чрез пропорционални соленоиди с централна резба и подвижна намотка
▶Центрирана с пружина контролна макара
Приложение:
Трипътен пропорционален редуцир на налягането 3DREP 6B се използва широко в производствено оборудване в петролната, химическата, фармацевтичната и други индустрии.
Функция и особености на вентила на пропорционалния редуцир на налягането 3DREP 6B
◆Дизайн:
Клапанът се състои основно от:
Корпус (3) с монтажна повърхност
Контролна макара (5) и (6) и (4)
Соленоиди (1 и 2) с контролна резба
◆функция:
Когато електромагнитите (1 и 2) са изключени, управляващата макара (5) се задържа в централната си позиция от пружини за натиск.
Контролната макара (2) се задейства директно, когато един от соленоидите е захранен.
напр. чрез захранване на соленоид "a" (1)
→Мабината за измерване на налягането (5) и контролната макара (4) се преместват надясно пропорционално на електрическия входен сигнал.
→Връзката от P към B и A към T е чрез напречни сечения с форма на отвор с прогресивни характеристики на потока
◆Деенергизиране на соленоида (1)
→Контролната макара (4) се връща в централната си позиция от натискните пружини
В средно положение връзките A и B към T са отворени, следователно течността под налягане може свободно да тече към резервоара. Допълнителното ръчно управление прави възможно преместването на контролната макара (4) без захранване на соленоида.
●внимание!
Неволното използване на ръчното управление може да причини неконтролирано движение на машината!
