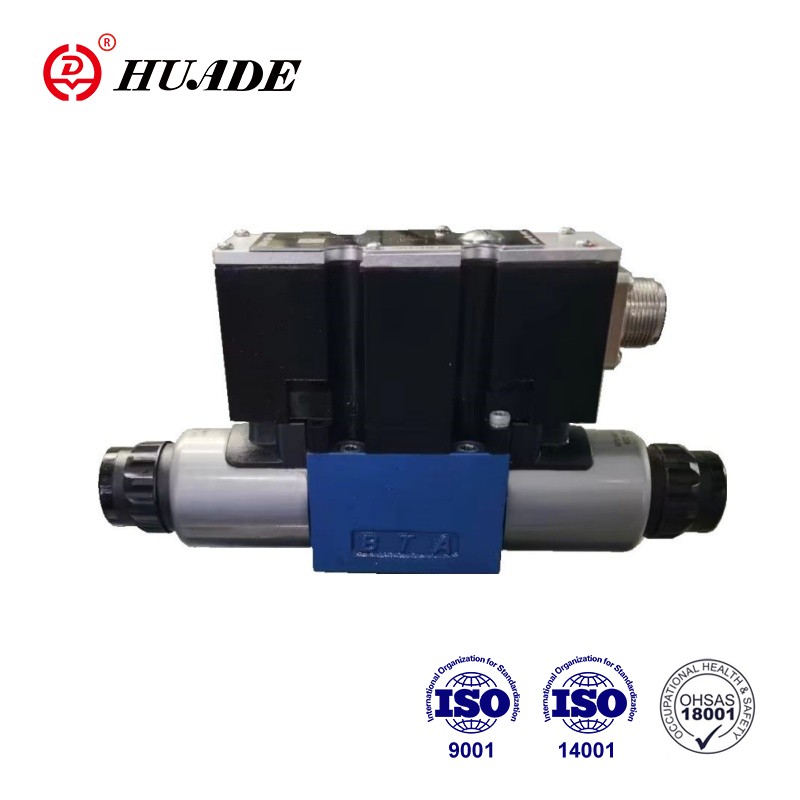

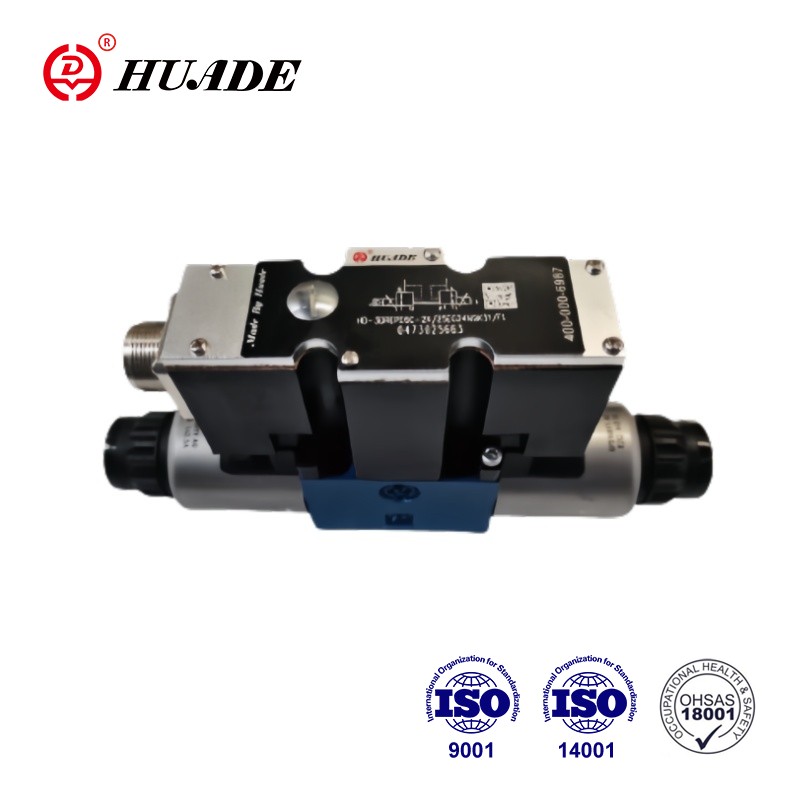

3-пътният редуцир вентил тип 3DREP6-2X... се задейства директно от пропорционални соленоиди. Те преобразуват електрически входен сигнал в пропорционален изходен сигнал за налягане. Пропорционалните соленоиди са управляеми постояннотокови соленоиди с мокър щифт с централна резба и подвижна намотка. Соленоидите се управляват по избор чрез външна управляваща електроника (тип 3DREP-2X) или чрез интегрирана управляваща електроника (тип 3DREPE-2X).
| Хидравлични | |||
| Тип клапан | HD-3DREP | HD-3DREPE | |
| Диапазон на работно налягане MPa | Порт П | 2 до 10 за степен на налягане 1.6 | |
| 3 до 10 за степен на налягане 2.5 | |||
| 5 до 10 за степен на налягане 4.5 | |||
| Порт Т | 0 до 3 | ||
| Макс.поток L/мин | 15(△p=5MPa) | ||
| Финост на филтъра (μm) | ≤20 (за предпочитане ≤10) | ||
| Хистерезис (%) | ≤5 | ||
| Точност на повторяемост (%) | ≤1 | ||
| Чувствителност на реакцията (%) | ≤0,5 | ||
| Течност под налягане | Минерално масло или фосфатен естер | ||
| Диапазон на вискозитет mm2/s | 20 ~ 380 | ||
| Диапазон на температурата на флуида под налягане (℃) | -20~+80 | ||
| Тегло (кг) | 2 | 2.2 | |
| Електрически | |||
| Електрически данни, соленоид | |||
| Тип клапан | HD-3DREP | HD-3DREPE | |
| Тип напрежение | DC | DC | |
| Номинално напрежение (V) | 24 | ||
| Макс. ток (A) | 1.5 | 2.5 | |
| Съпротивление на соленоидната бобина (Ω) | Студена стойност при 20 ℃ | 4.8 | 2 |
| Макс. топла стойност | 7.2 | 3 | |
| Мито (%) | 100 | ||
| Температура на намотката ℃ | до 150 | ||
| защита | IP65 | ||
| Електротехника, управляваща електроника | |||
| Усилвател | HD-VT-VSPA2-50-1X/T1 (с 1 рампа време) | интегрирана управляваща електроника | |
| HD-VT-VSPA2-50-1X/T5 (с 5 рампи) | |||
| Захранващо напрежение | Номинално напрежение VDC | 24 | |
| Долна гранична стойност V | 19 | ||
| Горна гранична стойност V | 35 | ||
| консумация на ток | Имакс А | 1.8 | |
| Импулсен ток А | 4 | ||
Характеристики:
▶ Директно управлявани пропорционални вентили за контрол на налягането и посоката на потока
▶Задейства се чрез пропорционални соленоиди с централна резба и подвижна намотка
▶Ръчно управление, по избор
▶Контролна макара с центрирана пружина
▶Тип HD-3DREPE с интегрирана електроника, интерфейс A1
▶Външна управляваща електроника за тип HD-3DREP:
▶Аналогов усилвател тип HD-VT-VSPA2-50-1X/...във формат Eurocard
▶Цифров усилвател тип HD-VT-VSPD-1-1X/. ..във формат Eurocard
▶Електрически усилвател тип HD-VT-11118 с модулен дизайн
▶ Електроника за вентил и пропорционално управление от един източник
Приложение:
Пропорционалният редуцир вентил 3DREP6-2X се използва широко в автоматично управление на хидравлични системи в различни индустрии като машинни инструменти, лека промишленост, металургия и т.н.
Клапанът се състои основно от: соленоиди (5 и 6), корпус (1), контролна макара (2) с макари за измерване на налягането (3 и 4) и опционална интегрирана електроника на клапана (7).
Когато соленоидите (5 и 6) са изключени, управляващата макара (2) се задържа в централната си позиция от пружини за натиск. Управляващата макара (2) се задейства директно, когато един от соленоидите е захранен.
напр. чрез захранване на соленоид (5): макарата за измерване на налягането (3) и контролната макара (2) се преместват надясно пропорционално на електрическия входен сигнал. Връзката от P към B и A към T е чрез напречни сечения с форма на отвор с прогресивни характеристики на потока.
Деактивиране на соленоида (5): контролната макара (2) се връща в централната си позиция от компресионните пружини. В средно положение връзките A и B към T са отворени, поради което течността под налягане може свободно да тече към резервоара. Опционално ръчно управление (9 или 10), което прави възможно преместването на контролната макара (2) без захранване на соленоида.
Функцията на тази версия на 2-позиционния вентил е основно същата като тази на вентила с 3-позиционен клапан.
Двупозиционните вентили обаче са оборудвани само със соленоид 5 или 6. На мястото на втория соленоид е монтиран щепсел (11).
Символи на пропорционален пропорционален редуцир вентил 3DREP6-2X
