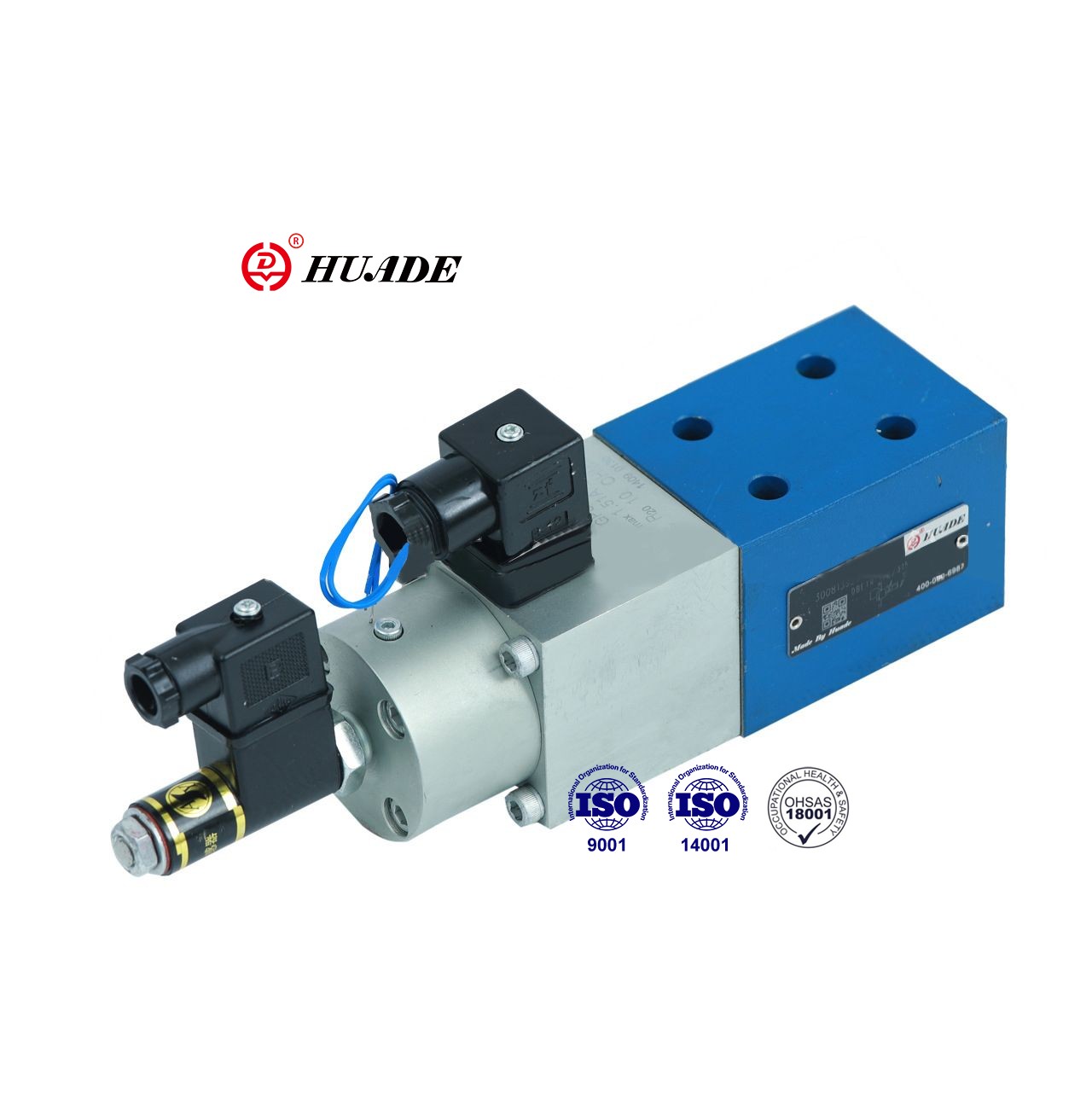

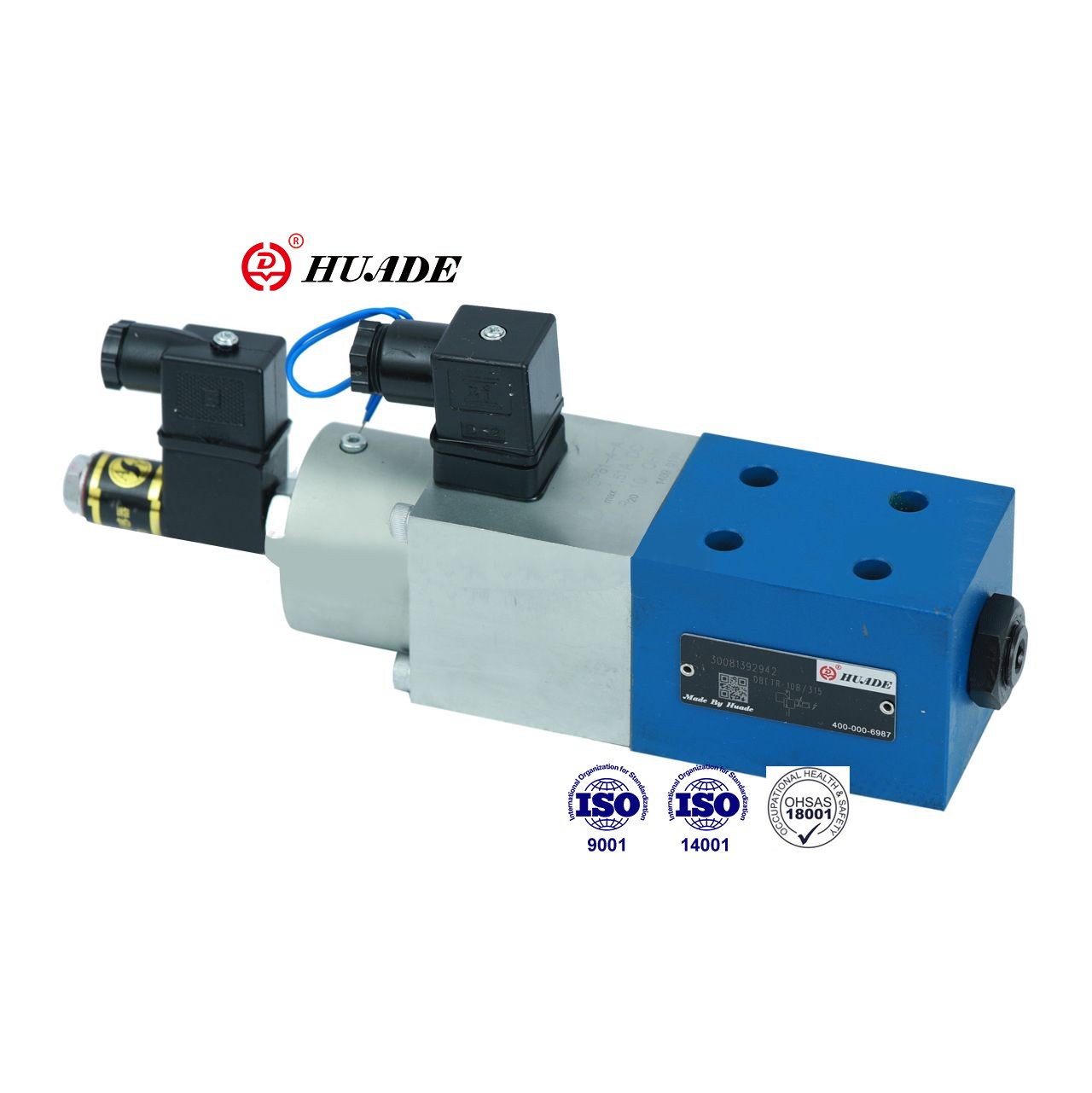

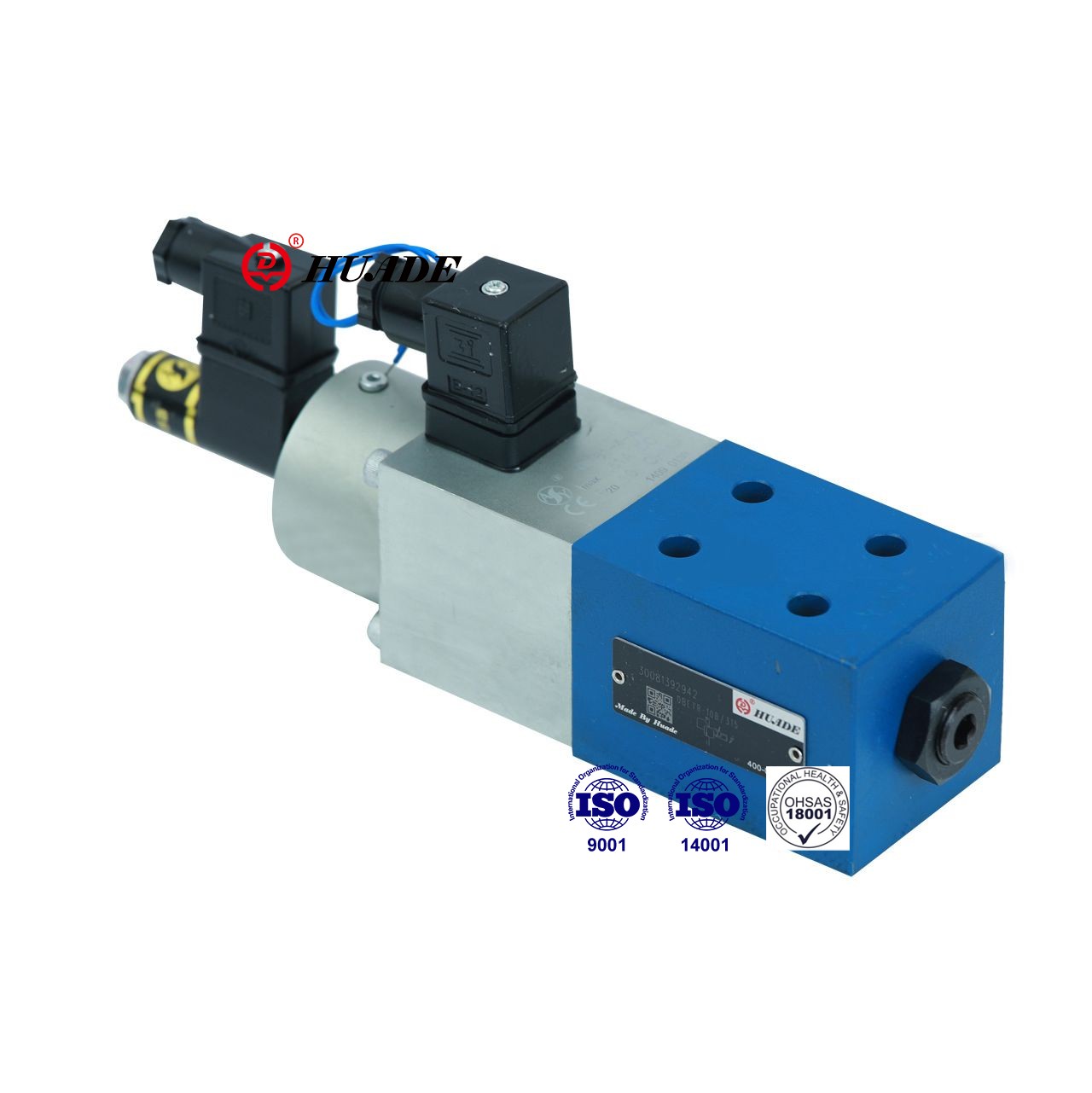

Този пропорционален предпазен клапан DBETR регулира налягането пропорционално на стойността на електрическата команда. DBTR вентилът се използва широко в затворени системи с дистанционно управление на налягането в системата. Клапаните DBETR на Huade използват същите стандарти като продуктите на Rexroth. Този вентил за пропорционално налягане DBETR може да замени продукти от същата серия, а цената е сравнително достъпна.
| Хидравлични | |||
| Макс. регулируемо налягане (MPa) | Степен на налягане 2,5 MPa | 2.5 | |
| Степен на налягане 8,0 MPa | 8 | ||
| Степен на налягане 18,0 MPa | 18 | ||
| Степен на налягане 31,5 MPa | 31.5 | ||
| Мин. регулируемо налягане (MPa) | (вижте характеристичните криви) | ||
| Максимално работно налягане (MPa) | порт T (с регулиране на налягането) | 0.2 | |
| порт T (без регулиране на налягането) | 10 | ||
| порт P | 31.5 | ||
| Макс. поток (л/мин) | Степен на налягане 25 | 10 | |
| Степен на налягане 80 | 3 | ||
| Степен на налягане 180 | 3 | ||
| Степен на налягане 315 | 2 | ||
| Степен на замърсяване (μm) | ≤20 (препоръка 10) | ||
| Хистерезис (%) | < 1 от макс. регулируемо налягане | ||
| Повторяемост (%) | < 0,5 от макс. задаваемо налягане | ||
| Линейност (%) | 180; Степен на налягане от 3 до 18 MPa | ≤ 1,5 от максимално регулируемо налягане | |
| 315; Степен на налягане от 6 до 31.5MPa | |||
| Типична вариация (%) | Клапан | ± 3 от макс. регулируемо налягане | |
| Електрически контрол | <0,5 | ||
| Стъпков отговор 0 до 100% (ms) | Време за реакция (Pmin-Pmax) | Време за реакция (Pmax-Pmin) | |
| Степен на налягане 2,5 и 18MPa 0 до 100 | 100 | 50 | |
| Степен на налягане 31.5MPa 0 до 100 | 150 | 100 | |
| Течност под налягане | Минерално масло (за NBR уплътнение), фосфатен естер (за FPM уплътнение) | ||
| Диапазон на вискозитет (mm2/s) | 2,8 до 380 | ||
| Диапазон на температурата на флуида под налягане (°C) | -20 до +70 | ||
| Монтажна позиция | по желание | ||
| Тегло (кг) | 4 | ||
| Електрически | ||||
| Свързан усилвател | VT-5003S30 | |||
| Захранващо напрежение | DC | |||
| Съпротивление на бобината (Ω) | Студена стойност при 20 °C | 10 | ||
| Макс. топла стойност | 13.9 | |||
| (Работно състояние) Зад | Непрекъснато | |||
| Температура на течността под налягане (°C) | +50 | |||
| Напрежение на усилвателя | пътуват напълно | 24±10% | ||
| пътуват три електрически източника | 24 до 35 | |||
| Макс. консумация на енергия (VA) | 50 | |||
| Съпротивление на бобината при 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Индуктивност (преобразувател) (mH) | 6 до 8 | |||
| Честота на осцилатора (преобразувател) (KHz) | 2.5 | |||
| Защита по DIN 40 050 | IP65 | |||
Характеристики:
▶Нисък хистерезис
▶ Добра повторяемост,
▶Електрически затворен контур за управление на позицията на предварителното напрежение на пружината
▶Пропорционално задействане на соленоида с индуктивен преобразувател на положение (балансирано налягане)
▶Вентил и електронно управление от един източник
Приложение:
Пропорционалният предпазен клапан DBETR се използва широко в различни области като лека промишленост, металорежещи машини, металургия и др.
Вентилът се състои основно от корпус (1), пропорционален соленоид (2) с индуктивен позиционен преобразувател (3), седло на клапана (4) и тарелка на клапана (5)
Налягането се настройва чрез регулиране на потенциометъра на командната стойност (0 до 9 V). Регулирането на командната стойност предизвиква опъване на натискната пружина чрез електронното управление и пропорционалния соленоид (2). Опъването на натискната пружина (6), т.е. позицията на пружинната пластина (7), се определя от индуктивния позиционен преобразувател (3). Всякакви отклонения от стойността на командата се коригират от управлението на позицията в затворен контур.
Използването на този принцип елиминира ефекта от триенето на соленоида.
Предимства:
- Нисък хистерезис
- Добра повторяемост
