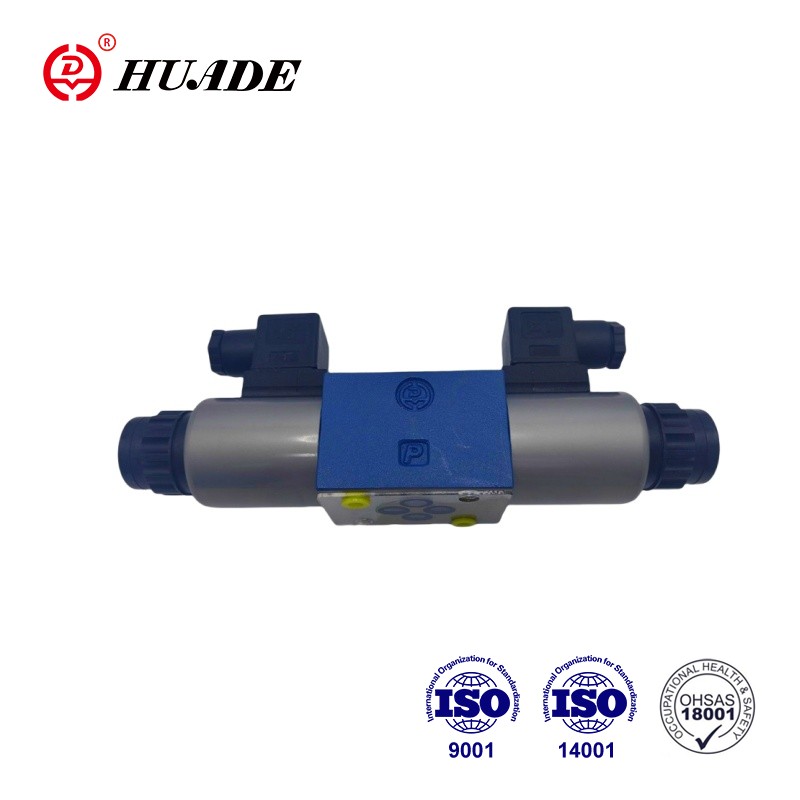

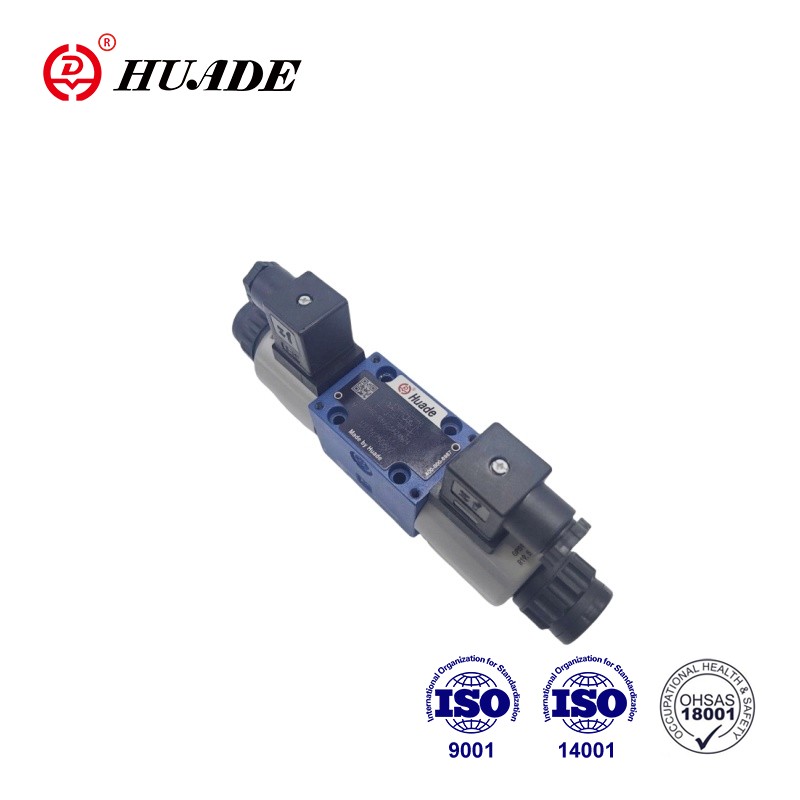

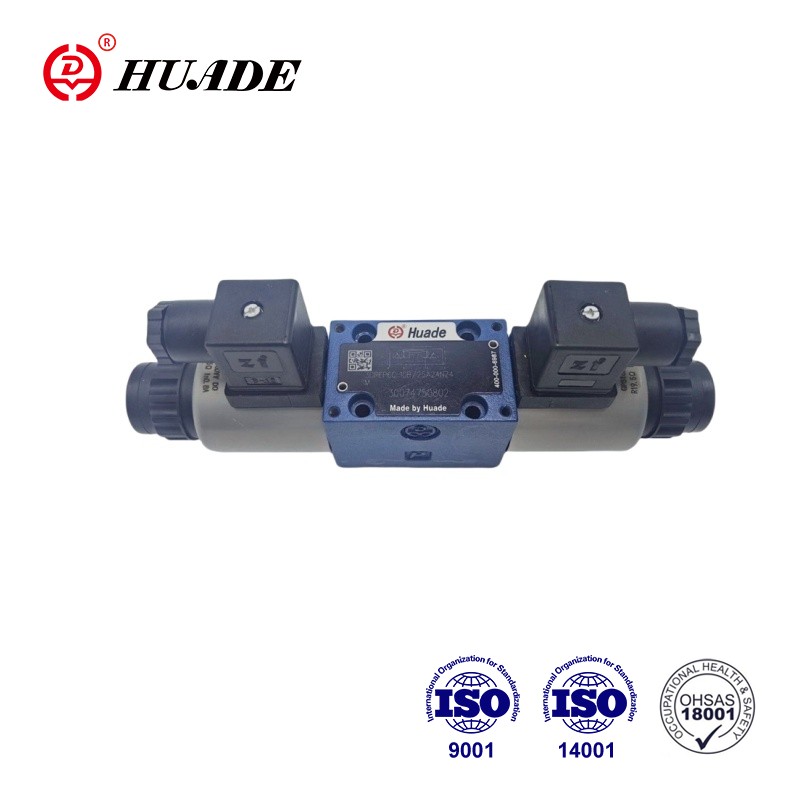

Трипътният пропорционален редуцир на налягането 3DREP 6A може точно да регулира изходното налягане според промените във входния сигнал, за да отговори на изискванията за налягане в производствения процес. В същото време стабилната производителност на 3DREP 6A също така гарантира непрекъснатостта и безопасността на производствения процес.
| Хидравлични | ||
| Работно налягане (MPa) | Порт П | 10, ако е повече от 10, след това инсталирайте клапана, тип ZDR6DP..-30B/...във входния порт |
| Порт Т | 3 | |
| Макс. поток (л/мин) | 15 (∆p=5MPa) | |
| Степен на замърсяване (um) | Препоръка за филтър с минимална степен на задържане β10≥ 75 | |
| Хистерезис (%) | ≤3 | |
| Точност на повторяемост (%) | ≤1 | |
| Чувствителност на реакцията (%) | ≤1 | |
| Обхват на обръщане (%) | ≤1 | |
| Течност под налягане | Минерално масло (за NBR уплътнение), фосфатен естер (за FPM уплътнение) | |
| Диапазон на вискозитет (mm2/s) | 2,8 до 380 | |
| Диапазон на температурата на флуида под налягане (°C) | -20 до +70 | |
| Монтаж | по желание, за предпочитане хоризонтално | |
| Тегло (кг) | Тип C: 2,6; тип A.B: 1,5 | |
| Електрически, соленоид | ||
| Захранващо напрежение | DC24V | |
| Номинален ток на соленоид (A) | 0.8 | |
| Макс. ток на соленоид (A) | ≤0,02 | |
| Съпротивление на соленоидната бобина (Ω) | Студена стойност при 20°C | 19.5 |
| Макс. топла стойност | 28.8 | |
| Работно състояние | непрекъснато | |
| Температура на условията (°C) | ~+50 | |
| Температура на намотката (°C) | ~+150 | |
| Защита по DIN40 050 | IP65 | |
| Електрически връзки | 3DREP | с компонентен щепсел към DIN43650-AM2 конектор щепсел към DIN 43 650-AF2/Pg11 |
| 3DREPE | с компонентен щепсел към E DIN43563-AM6-3 конектор E DIN43563-BF6-3/Pg11 | |
Характеристики:
▶Пропорционални вентили с директно управление за контрол на налягането и посоката на потока
▶Задейства се чрез пропорционални соленоиди с централна резба и подвижна намотка
▶Центрирана с пружина контролна макара
Приложение:
Трипътен пропорционален редуцир на налягането 3DREP 6A се използва широко в промишлени области, мобилни механични хидравлични системи, работни маси и друго оборудване от висок клас.
3-пътният редуцир вентил тип 3DREP 6. се задейства директно от пропорционални соленоиди. Те преобразуват електрически входен сигнал в пропорционален изходен сигнал за налягане.
Пропорционалните соленоиди са управляеми постояннотокови соленоиди с мокър щифт с централна резба и подвижна намотка. Соленоидите се управляват по избор чрез външна управляваща електроника.
◆Дизайн:
Клапанът се състои основно от:
◆функция:
Когато електромагнитите (1 и 2) са изключени, управляващата макара (5) се задържа в централната си позиция от пружини за натиск.
Контролната макара (2) се задейства директно, когато един от соленоидите е захранен.
напр. чрез захранване на соленоид "a" (1)
→Мабината за измерване на налягането (5) и контролната макара (4) се преместват надясно пропорционално на електрическия входен сигнал.
→Връзката от P към B и A към T е чрез напречни сечения с форма на отвор с прогресивни характеристики на потока
◆Деенергизиране на соленоида (1)
→Контролната макара (4) се връща в централната си позиция от натискните пружини
В средно положение връзките A и B към T са отворени, следователно течността под налягане може свободно да тече към резервоара. Допълнителното ръчно управление прави възможно преместването на контролната макара (4) без захранване на соленоида.
●внимание!
Неволното използване на ръчното управление може да причини неконтролирано движение на машината!
Символи на пропорционален редуцир вентил 3DREP 6A
