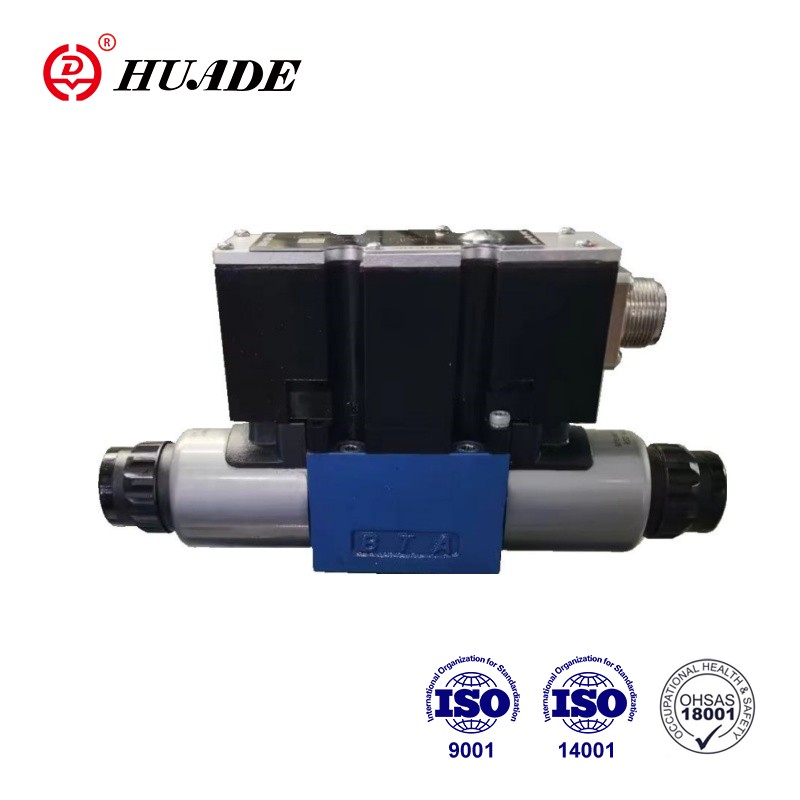

Пропорционално налягане на клапан 3drepe6e-2x

В сравнение с пропорционалното налягане на клапана 3DREPE6-2X, пропорционалното налягане на клапан 3DREPE6E-2X клапан има подобен външен вид и принцип, но разликата е, че има вграден усилвател и интерфейс А1. Соленоидите се контролират по избор чрез интегрирана контролна електроника. 3DREPE6E-2X и Rexroth на Huade използват същите стандарти за качество. Изпълнението може да съответства на Rexroth.

Параметър на продукта на пропорционално налягане на клапан 3DREP6E-2x

Характеристика на продукта и прилагане на пропорционално налягане на клапан 3DREP6E-2x

Характеристики:

▶ Директно контролирани пропорционални клапани за управление на налягането и посоката на потока

▶ Задейства се чрез пропорционални соленоиди с централна резба и подвижна намотка

▶ Отменете ръката, незадължително

▶ Пролетна центрирана контролна макара

▶ Въведете HD-3Drepe с интегрирана електроника, интерфейс A1

▶ Електроника за външна контрола за тип HD-3DREP:

▶ Аналогов усилвател Тип HD-VT-VSPA2-50-1X/... във формат на Eurocard

▶ Тип цифров усилвател HD-VT-VSPD-1-1x/. ..в формат на EuroCard

▶ Електрически усилвател Тип HD-VT-11118 от модулен дизайн

▶ Клапан и пропорционална контролна електроника от един източник

Приложение:

Пропорционално намаляване на налягането клапан 3drep6e-2x се използва широко при автоматично управление на хидравличните системи в различни индустрии като машинни инструменти, леки индустрии, металургия и т.н.

Функционални и клапани особености на пропорционално налягане на клапан 3DREP6E-2x

3-посоченото налягане на налягането тип 3DREP6-2X ... се задейства директно от пропорционални соленоиди. Те преобразуват електрически входен сигнал в пропорционален изходен сигнал на налягането. Пропорционалните соленоиди са контролируеми мокър PIN DC соленоиди с централна резба и сменяема намотка. Соленоидите се контролират по избор чрез външна контролна електроника (тип 3DREP-2x) или чрез интегрирана контролна електроника (тип 3DREPE-2x).

Клапанът се състои главно от: соленоиди (5 и 6), корпус (1), контролна макара (2) с измерване на налягането (3 и 4) и незадължителна интегрирана електроника на клапана (7).

С разкошаването на соленоидите (5 и 6) контролната макара (2) се държи в централното си положение чрез компресионни пружини. Контролната макара (2) се задейства директно, когато един от соленоидите е захранван.

Напр. Чрез енергизиране на соленоида (5): Налягането измерва макарата (3) и контролната макара (2) се движете вдясно пропорционално на електрическия входен сигнал. Връзката от P до B и A до T е чрез отвори за отвори с прогресивни характеристики на потока.

Деингизация на соленоида (5): Контролната макара (2) се връща в централното си положение от компресионните пружини. В средното положение връзките a и b към t се отварят, следователно течността на налягане може свободно да тече към резервоара. Незадължително преодоляване на ръката (9 или 10) е възможно да се премести контролната макара (2), без да се захранва с соленоида.

Функцията на тази версия на 2 -те позиционен клапан е основно същата като тази на клапана с 3 превключване.

2 -те позиционни клапани обаче са оборудвани само със соленоид 5 или 6. На мястото на втория соленоид е монтиран щепсел (11)

Символи на пропорционално пропорционално налягане редуциращ клапан 3drep6e-2x

Използва се заедно с други пропорционални клапани

Пакет от комбинирания клапан
