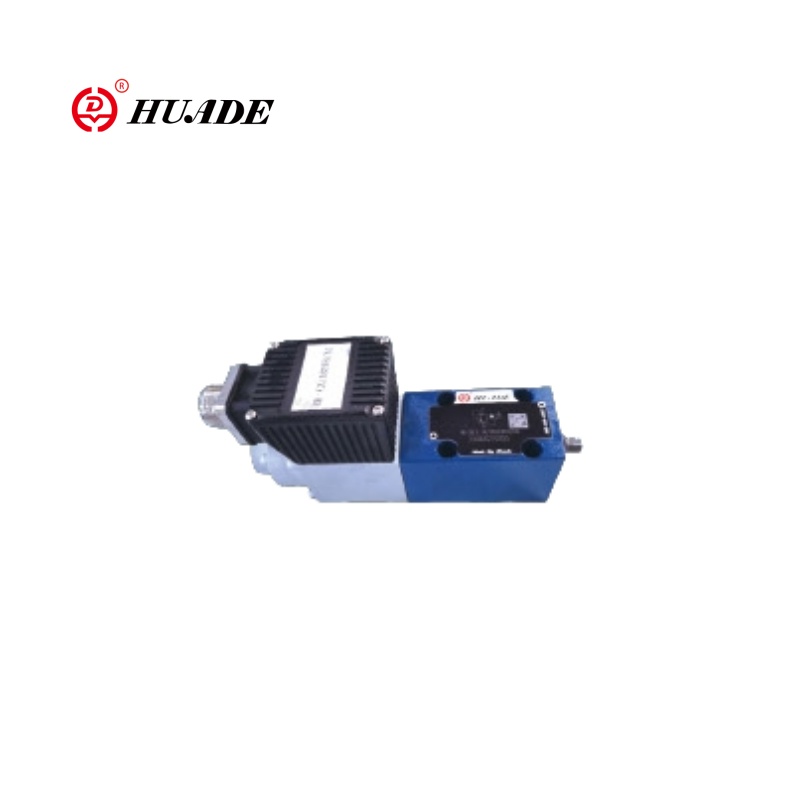

Пропорционален клапан за облекчаване на налягането dbee-1x

Model:

Huafilter, като дистрибутор, осигурява пропорционално налягане на марката Huade Relief Valve DBEE-1x. Huade Hydraulic включва технологията от Rexroth, приема модерни техники за производство, предлагайки високо качество с конкурентни цени. Пропорционалните клапани на Huade спечелиха признание от клиентите. Можем да предоставим навременна техническа поддръжка, за да отговорим на нуждите на клиентите.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Пропорционалният релефен клапан DBEE-1x се задвижва от пропорционален соленоид, който има връзка с резба и подвижна намотка. Той интегрира електронен контролер (OBE), което позволява по -прецизен и удобен контрол. Този клапан се използва предимно за ограничаване на налягането в системата и може безкрайно да зададе желаната граница на налягането на системата въз основа на електрически входни стойности. Пропорционален тип клапан DBEE-1x отговаря на сертифицираните изисквания на CE. Пропорционалният клапан на DBEE-1x на Huade може да замени същия модел, предлаган от Rexroth.

Параметър на продукта на пропорционалния клапан за облекчаване на налягането DBEE-1x

Общи
Инсталация		Незадължително
Диапазон на температурата на съхранение (℃)		-20 до +80
Атмосферен температурен диапазон	DBE и ZDBE (℃)	-20 до+70
	Dbee и Zdbee (℃)	-20 до +50
Тегло	DBE и ZDBE (KG)	2.4
	Dbee и Zdbee (kg)	2.5
Хидравлична (измерена при ʋ = 46 mm2/s и t = 40 ° C ± 5 ℃
Макс. работно налягане	Портове P: P1-P2: A1-A2: B1-B2 MPa	31.5
	Порт T MPA	5
Макс. Намерено налягане	Етап на налягане 5 MPa	5
	Етап на налягане 10 MPa	10
	Етап на налягане 20 MPa	20
	Етап на налягане 31.5 MPa	31.5
Мин. Намерено налягане при стойност на сигнала 0 MPa	Вижте характерни криви
Порт за връщане на налягане A; С външно пилотно изтичане на масло (Y)	отделно и при нулево налягане към резервоара
Поток на пилотно масло l/min	0.6o1.2
Макс. поток l/min	30
Течност под налягане	Минерално масло (HL, HLP) до DIN 51 524
Температурен диапазон на течността на налягане	-20 до+80
Диапазон на вискозитет mm2/s	15 до 380

Електрически	24V DC
Min.Control ток (МА)	100
Max.Control Current MA	1600
Устойчивост на соленоидна намотка	Студена стойност при 20 ° C (ω)	0.54
	Max.warm Value (ω)	7.8
Мито	100
Електрически връзки	DBE и Zdbe	С компонент за щепсел към din en 175 301 ~ 803
		Пристав конектор към DIN EN 175 301-803
	Dbee и Zdbee	С компонент Toe DLN 43 563-AM6-3
		Plug-in Connector Toe DIN 43 563-BF6-3
Защита на клапана до DIN 40 050	IP 65
Контролна електроника за DBEE и ZDBEE	Интегриран в клапана
За DBE и ZDBE
Усилвател във формат на формат EuroCard	Hd-vt-vspa1-1-1x/

Характеристика на продукта и прилагане на пропорционален клапан за облекчаване на налягането DBEE-1x

Характеристики:

▶ Клапан за ограничаване на системното налягане

▶ Задействане чрез пропорционални соленоиди

▶ За монтаж на подплата или дизайн на сандвич

▶ Клапан и контролна електроника от един източник

▶ Типове HD-DBEE с интегрирана контролна електроника

①low пример за разпространение на характеристичната крива на налягането на стойността на командата

② Неизпомнено регулируеми рампи нагоре и надолу

Приложение:

Пропорционалният релефен клапан DBEE-1x има широки перспективи за приложение в различни области като инженерни машини, металургично оборудване, корабостроене и т.н.

Функция и секция на пропорционален клапан за облекчаване на налягането dbee-1x

Пропорционални клапани за намаляване на налягането, типове HD-DBE се задействат с помощта на пропорционален соленоид. Тези клапани се използват за ограничаване на системното налягане. С тези клапани е възможно да се регулира безкрайно налягането на системата, което трябва да бъде ограничено във връзка със стойността на електрическата команда.

Тези клапани основно се състоят от пропорционален соленоид (1), корпусът (2), патрона на клапана (3), макарата (4) и пилотния поп (8). Пропорционалният соленоид преобразува електрическия ток пропорционално в механична сила. Увеличаването на тока причинява съответно покачване на соленоидната сила. Соленоидната арматурна камера е пълна с хидравлична течност и се балансира под налягане. Настройката на налягането на системата се извършва чрез пропорционалните соленоиди (1) във връзка със стойността на командата. Налягане, произтичащо от системата в порт P действа от дясната страна на макарата (4). В същото време налягането на системата действа чрез контролната линия (6), която е снабдена с отвор (5) от пружината, натоварена страна на макарата (4). Чрез допълнителна стрелка (7) налягането на системата действа върху пилотния поп (8) срещу силата на пропорционалния соленоид (1). След като налягането на системата достигне предварително зададената стойност, пилотният поп (8) повдига от мястото си. В зависимост от модела, пилотното масло вече може да изтича външно чрез порт A (Y) или вътрешно в резервоара, това има ефект на ограничаване на налягането върху натоварената от пружината страна на макарата (4). Ако налягането на системата продължава да се повишава леко, по -високото налягане от дясната страна на макарата изтласква макарата вляво в контролно положение P до T. При минимален контролен ток -съответства на командната стойност от нула -минималното разположено налягане ще бъде зададено.

Структура на пропорционалния клапан за намаляване на налягането DBE-1x

Структура на пропорционалното облекчаване на налягането DBEE-1x

По отношение на функционалния дизайн, той основно съответства на пропорционалните релефни клапани DBE. Единствената разлика е, че пропорционалният соленоид е оборудван с корпус ⑩, в рамките на който е изграден електронният контролер. Захранването и зададеното напрежение се получават чрез пристав конектор (11).

Настроената крива на налягане на точката е предварително зададена от производителя въз основа на принципа на минималните производствени допустими отклонения. Времето на рампата за увеличаване и намаляване на налягането може да бъде независимо коригирано с помощта на съответните потенциометри.

Символ на пропорционалното облекчаване на налягането DBEE-1x
