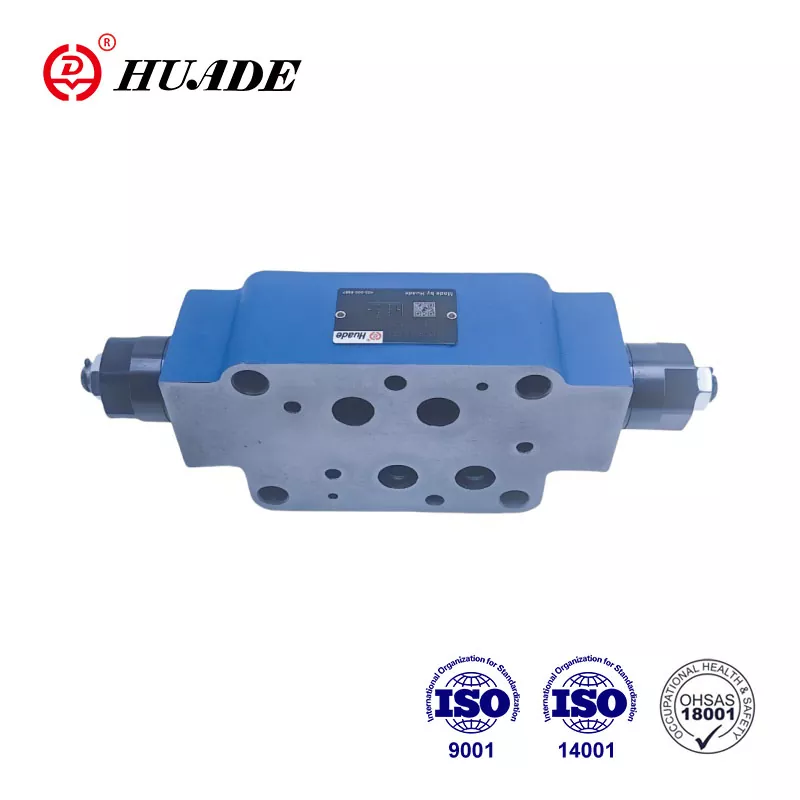

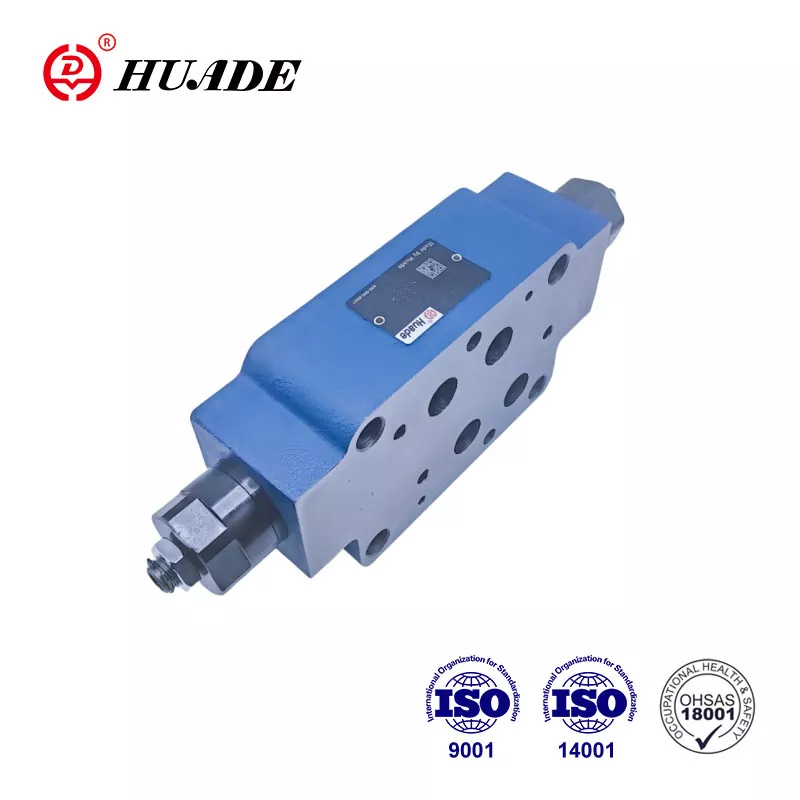

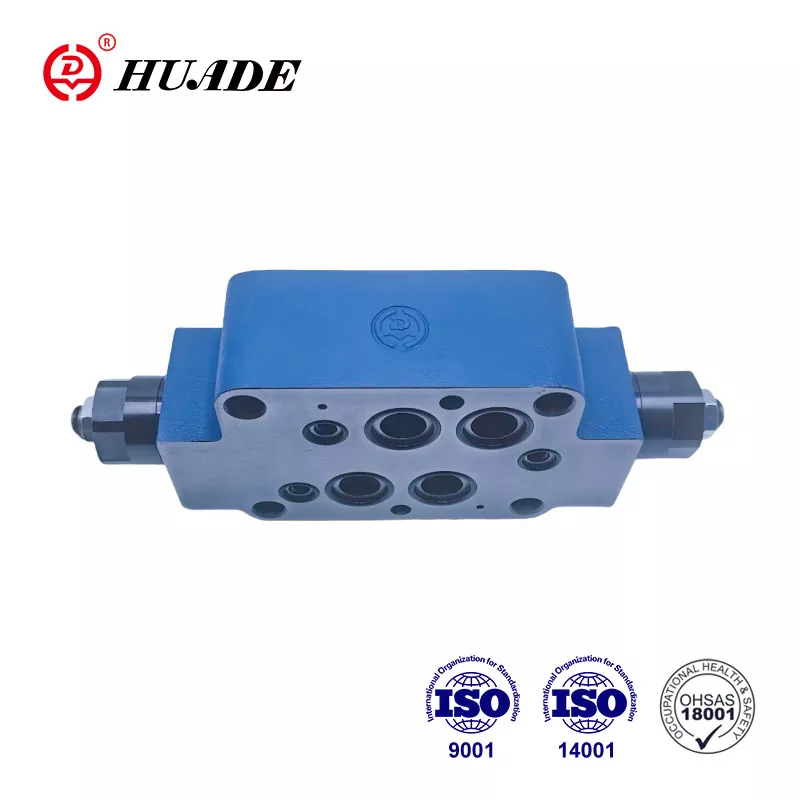

Проверете клапана Z2FS Z2FS 16

Конструкционни клапани за дизайн на сандвич тип Z 2 FS 16 са двойни дроселни/контролни клапани. Функцията на този клапан е да контролира входа или изхода. Фактът, че Huade® Z 2 FS 16 може да замени REXROTH® Z2FS 16 3XB, се дължи главно на дългосрочното сътрудничество с Rexroth. Фабриката строго контролира качеството на продукта и всички проверки на дросела отговарят на международните стандарти.

Параметър на продукта на клапана за проверка на дросела Z2FS 16

Функция на продукта и прилагане на клапан за проверка на дросела Z2FS 16

Характеристики:

▶ Дизайн на сандвичната плоча

▶ Модел на пренасяне към DIN 24 340, от A, ISO 4401 и Cetop - RP 121H

▶ Ограничаване на основния или пилотен поток с два сервизни порта

▶ метър-инча или контрол на метри.

Приложение:

Проверка на дросела Z 2 FS 16 се използват за ограничаване на основния или пилотния поток на маслото в един или два сервизни порта.

Секция и символ на клапан за проверка на дросела Z2FS 16

Клапани Тип Z 2 FS 16 са двойни клапани за дросели/чекови клапани в дизайна на сандвичната плоча. Две симетрично подредени дросели/проверки на клапаните граничен поток (с помощта на регулируеми газли макари) в една посока и позволяват свободен поток за връщане в другата посока.

Основно ограничаване на потока

Двойният клапан за дросело/проверка е монтиран между насочения клапан и подплата, за да се промени скоростта на задвижването (основно ограничаване на потока).

Ограничаване на пилотния поток

В случай на насочени клапани, работещи с пилот, двойният клапан за дросело/проверка може да се използва като регулиране на пилотния дросел (ограничаване на потока на пилота). В този случай той е монтиран между основния клапан и пилотния клапан.

Структура на двойния дросел/проверка, тип Z 2 FS 16 3xB

Принцип на хидравличните системи
