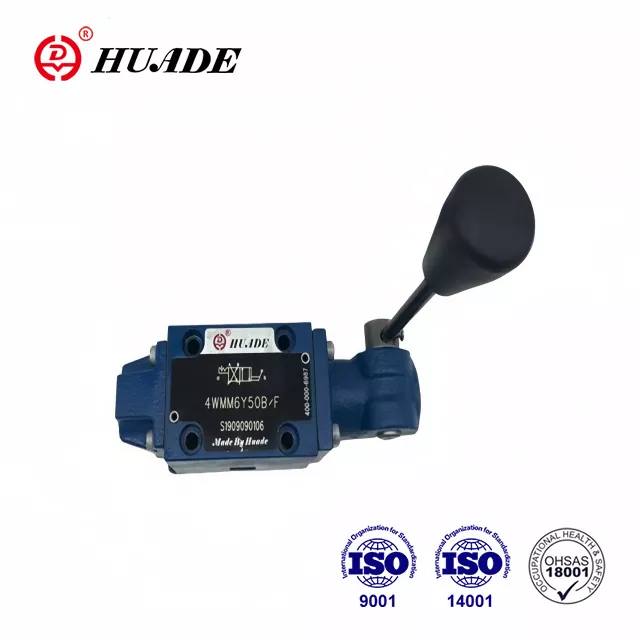

Когато работите с хидравлични системи, които се нуждаят от надеждно ръчно управление, управляващият клапан WMM 6 се откроява като практичен избор. Този вентил, произведен от Bosch Rexroth, обслужва индустрии по целия свят от десетилетия. Той е проектиран да контролира потока на хидравличната течност с прецизност, като помага на операторите да управляват всичко - от индустриални машини до мобилно оборудване.
WMM 6 принадлежи към семейството на ръчно управлявани насочващи вентили, които следват международните стандарти. Това, което прави този клапан особено полезен, е простата му работа, съчетана със здрава конструкция. Инженерите и техниците оценяват начина, по който се справя с приложения със средно до високо налягане, без да изисква сложни електрически системи или външни източници на захранване.
Разбиране на основите на дизайна на WMM 6
Насочващият управляващ вентил WMM 6 работи чрез механизъм с плъзгаща се макара в прецизно обработен корпус. Когато преместите ръчния лост, макарата измества позицията си, отваряйки и затваряйки специфични пътища за хидравлична течност. Този директен метод на работа означава, че няма забавяне между вашия вход и реакцията на вентила.

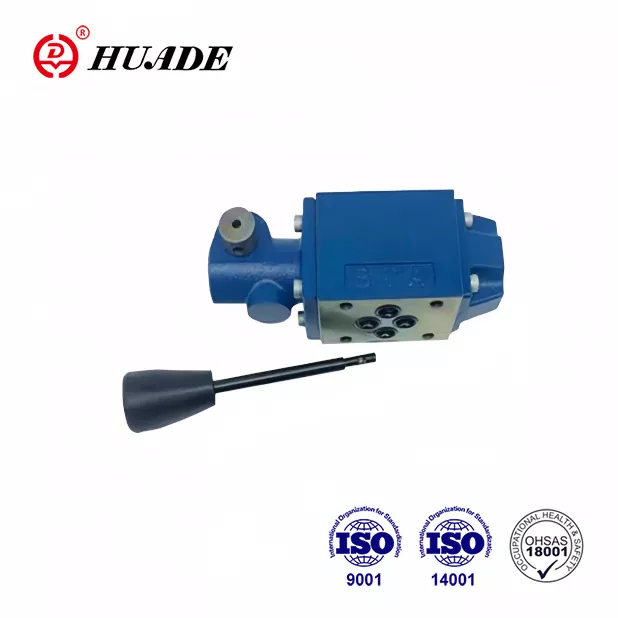

Корпусът на вентила се монтира директно върху подложка, следвайки стандарта CETOP 3, известен също като интерфейс NG6 или ISO 4401-03. Тази стандартизация прави монтажа лесен и позволява на клапана да се побере в съществуващи хидравлични системи без персонализирани модификации. Корпусът обикновено е направен от поцинкована стомана, осигуряваща отлична устойчивост на корозия дори при взискателни среди.
Вътре във вентила ще откриете внимателно проектирани макари с уплътнителни ленти, които минимизират вътрешното изтичане. Тези макари се предлагат в различни конфигурации, всяка идентифицирана с определена символна буква. Механизмът за връщане на пружината гарантира, че вентилът се връща в неутрално положение, когато освободите лоста, което е от съществено значение за безопасната работа.
Технически спецификации, които имат значение
Насочващият управляващ вентил WMM 6 се справя с налягания до 315 бара на основните си портове, с максимален капацитет на потока от 60 литра в минута. Тези спецификации го правят подходящ за средно големи хидравлични цилиндри и двигатели. Портът на резервоара може да поеме до 160 бара, което е достатъчно за повечето стандартни приложения.
Работният температурен диапазон се простира от минус 30 до плюс 80 градуса по Целзий при използване на стандартни NBR уплътнения. За приложения, включващи по-високи температури или устойчиви на химикали течности, вентилът се предлага с уплътнения от FKM, кодирани като вариант V. Клапанът поддържа производителност в широк диапазон на вискозитет, от 2,8 до 500 квадратни милиметра в секунда, въпреки че оптималната производителност се постига при около 46 mm²/s при използване на стандартни хидравлични масла като HLP46.
Пълният вентилен комплект тежи приблизително 1,4 килограма за трипозиционната версия и 1,6 килограма, когато е оборудван с храпов механизъм за фиксиране. Ръчният лост изисква около 20 до 30 нютона сила, за да работи, в зависимост от системното налягане и конфигурацията на макарата. Това ниво на сила осигурява положителен контрол, без да причинява умора на оператора по време на продължителна употреба.
Символи на макарата и опции за пътя на потока
Разбирането на символите на макарата е от решаващо значение при избора на управляващ вентил WMM 6 за вашето приложение. Всеки символ представлява специфична конфигурация на пътя на потока, която определя как се държи вентилът в различни позиции. Символът е маркиран директно върху тялото на вентила за лесно разпознаване.
Символ E представлява конфигурация със затворен център, където всички портове са блокирани в неутрална позиция. Този дизайн е идеален, когато трябва да задържите хидравличен цилиндър в позиция без дрейф. Когато преместите лоста в позиция A, налягането протича към порт A, докато порт B се свързва с резервоара, и обратно за позиция B.
Symbol M се характеризира с дизайн с отворен център, където портове A и B се свързват към резервоара в неутрално положение, докато портът за налягане остава блокиран. Тази конфигурация е често срещана в приложения с превключване на посоката, където искате минимално натрупване на налягане по време на неутрално. Капацитетът на потока обикновено е по-висок с този символ в сравнение с други.
Символ C предлага друга популярна конфигурация, при която налягането се свързва към резервоара в неутрално положение, докато работните портове A и B са блокирани. Този дизайн помага за предотвратяване на пълзене на двигателя в приложения, където поддържането на позиция е по-малко критично от осигуряването на разтоварване на помпата. Символ J осигурява тандемен център, където налягането частично се свързва както с резервоара, така и с работните портове, полезно при специфични приложения, изискващи намалено налягане по време на неутрално.
Приложения в реалния свят и използване в индустрията
Насочващият управляващ вентил WMM 6 намира широко приложение в производствени съоръжения, където е необходимо ръчно управление на хидравличните функции. Машините за леене под налягане често включват тези клапани за операции по отваряне и затваряне на формата. Директното механично управление предоставя на операторите тактилна обратна връзка, която електронните контроли не могат да съпоставят.
Мобилното оборудване представлява друга основна област на приложение. Селскостопанските машини, строителното оборудване и транспортните средства за обработка на материали използват WMM 6 за функции, които се възползват от възможността за ръчно управление. Здравата конструкция на вентила издържа на вибрации и температурни промени, обичайни за мобилните среди.
В опасни места вариантът WMM 6 XC предлага взривобезопасна работа в съответствие с директивите ATEX. Това прави вентила подходящ за нефтени и газови операции, минни среди и съоръжения за химическа обработка, където може да има запалими атмосфери. Версията XC поддържа повърхностни температури под 100 градуса по Целзий и отговаря на изискванията за оборудване от група II категория 2G/D.
Сервизите за поддръжка и изпитвателните стендове често използват насочващия управляващ вентил WMM 6 за ръчно управление по време на процедурите за настройка и отстраняване на неизправности. Лесната работа и надеждната работа на вентила го правят идеален за приложения, при които операторите се нуждаят от прецизен контрол без сложно програмиране или процедури за настройка.
Сравняване на WMM 6 с алтернативни решения
В рамките на продуктовата гама на Bosch Rexroth, насочващият управляващ вентил WMM 6 стои редом с други ръчно управлявани вентили, които служат за подобни цели, но с различни методи на задействане. Серията WMR 6 използва задвижване с ролка или бутало, което я прави подходяща за последователно управление с гърбица. Вариантът WMD 6 разполага с въртящо се копче, което предлага по-компактна инсталация в приложения с ограничено пространство.
За изискванията за дистанционно управление, серията WMU 6 осигурява хидравлично пилотно управление вместо директно ръчно задействане. Това позволява работа на клапана от разстояние с помощта на малки пилотни клапани. Това обаче усложнява системата и изисква източник на пилотно налягане, от който основният WMM 6 не се нуждае.
Електромагнитни клапани като серията 4WE 6 предлагат предимства за автоматизация и интеграция с електронни системи за управление. Тези електрически задвижвани управляващи клапани отговарят на PLC сигнали и позволяват сложна последователност. Те обаче изискват електрическа мощност и обикновено струват около 20 процента повече от ръчния WMM 6. Ръчният вентил осигурява надеждна резервна защита в случай на прекъсване на захранването.
Насочващият управляващ вентил WMM 6 осигурява рентабилност за приложения, където ръчната работа е приемлива или предпочитана. Неговата простота се изразява в по-ниски първоначални разходи, намалени изисквания за поддръжка и отлична дългосрочна надеждност. Липсата на електрически компоненти елиминира опасенията за електромагнитни смущения или електрически повреди.
Указания за инсталиране и най-добри практики
Правилното монтиране на разпределителя WMM 6 започва с подготовката на повърхността на монтажната плоча. Повърхността трябва да е равна, чиста и без драскотини или повреди, които биха могли да причинят изтичане. Нанесете тънък слой хидравлично масло върху уплътненията на О-пръстените преди монтажа, за да предотвратите повреда по време на монтажа.
Монтирайте вентила, като използвате четири винта M5 с вътрешен ключ с момент на затягане от 10 нютон-метра. Следвайте диагонален модел на затягане, за да осигурите равномерно разпределение на налягането по монтажната повърхност. Вентилът може да се монтира във всяка ориентация, тъй като работи на принципа на плъзгаща се макара, а не на механизми, зависими от гравитацията.
Филтрирането на системата играе критична роля за дълготрайността на клапата. Инсталирайте филтри, способни да постигнат ISO 4406 код за чистота 20/18/15 или по-добър, което съответства на приблизително 25-микрона филтрация. Замърсяването е водещата причина за преждевременното износване на управляващите клапани, така че поддържането на правилната чистота на течността не може да бъде преувеличено.
Ако е възможно, избягвайте използването на насочващия управляващ вентил WMM 6 в приложения с предимно еднопосочен поток. Небалансираните сили на потока могат да причинят ускорено износване и може да изискват инсталиране на устройства за компенсиране на налягането. Когато работата в една посока е неизбежна, помислете за добавяне на дроселни вложки към отвора за налягане, за да намалите силите на потока и да сведете до минимум отклонението на макарата.
Съображения за поддръжка и отстраняване на неизправности
Редовната проверка на насочващия управляващ вентил WMM 6 трябва да включва проверка за външен теч около корпуса и връзките на порта. Малки количества просмукване може да показват износени О-пръстени, които се нуждаят от подмяна. Повечето уплътнителни комплекти са леснодостъпни и могат да се монтират без специализирани инструменти.
Макарата на клапана трябва да се движи плавно през пълния си обхват на движение, без да се захваща или прекомерна сила. Ако работната сила се увеличи забележимо, това може да означава замърсяване в отвора на макарата или износване на площадките на макарата. Вътрешната проверка изисква изваждане на вентила от системата и разглобяване в съответствие с указанията на производителя.
Когато работите с огнеустойчиви течности като типове HFC, очаквайте намален живот на уплътнението в сравнение с работа с минерално масло. Насочващият управляващ вентил WMM 6 остава съвместим с тези течности, но интервалите за поддръжка трябва да бъдат съкратени с 30 до 50 процента. Осигурете адекватно предварително натоварване на отвора на резервоара, когато използвате HFC течности, за да поддържате правилното уплътняване.
За приложения в експлозивни атмосфери, използващи варианта XC, се препоръчва периодична проверка на съответствието на повърхностната температура. Поддържайте подробни сервизни записи, показващи съответствие с изискванията на ATEX. Всички модификации или ремонти трябва да запазят взривоустойчивите характеристики на вентилния възел.
Избор на правилната конфигурация за вашите нужди
Изборът на подходящ управляващ клапан модел WMM 6 изисква внимателно разглеждане на вашите изисквания за приложение. Започнете с определяне на необходимия капацитет на потока и максималното работно налягане. Макар че вентилът се справя с до 60 литра в минута и 315 бара, работата под максималните стойности обикновено удължава експлоатационния живот.
След това изберете символа на макарата, който отговаря на вашите функционални изисквания. Ако трябва да задържите товар на място, символ E осигурява най-ниския вътрешен теч. За приложения, при които помпата трябва да се разтоварва в неутрално положение, символ C или M може да е по-подходящ. Прегледайте внимателно диаграмите на пътя на потока, за да сте сигурни, че избраният символ осигурява желаното поведение на веригата.
Решете дали е необходим застопоряващ механизъм за вашето приложение. Допълнителният фиксатор с тресчотка държи лоста в избраната позиция, без да изисква непрекъснато въвеждане от оператора. Тази функция се оказва ценна, когато задвижващият механизъм трябва да остане изтеглен или прибран за продължителни периоди, въпреки че леко намалява максималния капацитет на потока.
Вземете предвид работната среда, когато определяте материала за уплътнение. Стандартните NBR уплътнения работят добре за повечето приложения, използващи хидравлични течности на основата на минерално масло. V-кодираните FKM уплътнения предлагат по-добра устойчивост на високи температури и определени синтетични течности. За приложения в експлозивна атмосфера, посочете варианта XC с подходяща сертификационна документация ATEX.
Съвместимост с течности и системна интеграция
Насочващият клапан WMM 6 работи успешно с широка гама хидравлични течности. Стандартните минерални масла, отговарящи на спецификациите DIN 51524, осигуряват отличен експлоатационен живот и производителност. Биоразградимите хидравлични течности в категориите HETG и HEES също са съвместими, което прави вентила подходящ за чувствителни към околната среда приложения.
Когато използвате водно-гликолови течности, класифицирани като HFC, имайте предвид, че животът на компонентите може да бъде намален в сравнение с работата с минерално масло. Тези течности предлагат предимства на огнеустойчивостта, които надвишават съображенията за поддръжка в много приложения. Течностите на водна основа изискват специално внимание към дизайна на системата, за да се предотврати кавитация и да се осигури адекватно смазване на вътрешните компоненти.
Проектантите на системата трябва да вземат предвид спада на налягането през насочващия управляващ вентил WMM 6, когато изчисляват изискванията за помпата. При номинален дебит от 60 литра в минута очаквайте спадове на налягането в диапазона от 5 до 15 бара в зависимост от символа на макарата и посоката на потока. Тази загуба на налягане трябва да се вземе предвид при изчисленията на общата ефективност на системата.
Вентилът се интегрира лесно със стандартни хидравлични компоненти, включително помпи, цилиндри, двигатели и акумулатори. Неговият монтажен интерфейс CETOP осигурява съвместимост с подложки от различни производители. Когато сменяте по-стари клапани, проверете дали размерите на портовете и монтажните модели съвпадат, за да избегнете проблеми с монтажа.
Бъдещи развития и тенденции в индустрията
Докато управляващият клапан WMM 6 представлява доказана технология, текущите разработки продължават да подобряват неговите възможности. Някои производители проучват интегрирането на сензори, които биха осигурили обратна връзка за позицията, без да се прави компромис с присъщата простота на вентила. Подобни разработки биха могли да позволят наблюдение на състоянието, като същевременно поддържат ръчната работа като основен метод за контрол.
Тенденцията към свързаност на Industry 4.0 засяга дори традиционни компоненти като ръчни насочващи вентили. Бъдещите версии може да включват безжично наблюдение на броя на циклите, условията на работна температура и налягане. Тези данни могат да подкрепят стратегии за прогнозна поддръжка, без да се налага препроектиране на съществуващи хидравлични системи.
Екологичните разпоредби продължават да стимулират търсенето на биоразградими хидравлични течности и намалено потребление на енергия. Насочващият управляващ вентил WMM 6 вече поддържа повечето екологично чисти течности, като го позиционира добре за тези изисквания. Текущото развитие на уплътнителния материал трябва допълнително да подобри съвместимостта с нововъзникващите течни формулировки.
Въпреки напредъка в електронното управление, ръчните вентили запазват значението си за резервни системи, аварийни операции и приложения, където простотата и надеждността надвишават предимствата на автоматизацията. Насочващият управляващ клапан WMM 6 вероятно ще продължи да изпълнява тези роли, като същевременно постепенно включва възможности за мониторинг, които подобряват, вместо да заменят основната му ръчна работа.
Съображения за доставка и наличност
Насочващият управляващ вентил WMM 6 е широко достъпен чрез оторизирани дистрибутори на Bosch Rexroth по целия свят. Сроковете за доставка обикновено варират от незабавна наличност за общи конфигурации до няколко седмици за специализирани варианти. Когато планирате инсталации или поддръжка на системата, вземете предвид времето за доставка, особено за по-рядко срещани символи на шпула или взривозащитени версии.
Ценообразуването варира в зависимост от конфигурацията, като основните модели започват от около 100 до 300 евро за покупки на единична бройка. Обемното ценообразуване намалява значително разходите за единица за проекти, изискващи множество клапани. Оторизираните дистрибутори могат да предоставят подробни оферти въз основа на конкретни кодове на модели и количества.
Когато набавяте насочващ управляващ вентил WMM 6, проверете дали доставчиците предоставят оригинални продукти на Bosch Rexroth със съответната документация. Фалшивите хидравлични компоненти представляват значителен проблем на някои пазари, като потенциално компрометират безопасността и производителността на системата. Поискайте сертификати за съответствие и проверете номерата на частите спрямо официални каталози.
Наличието на техническа поддръжка трябва да вземе предвид избора на доставчик. Дистрибуторите с вътрешен хидравличен опит могат да помогнат с въпроси относно приложението, отстраняване на неизправности и поддръжка при проектирането на системата. Тази услуга с добавена стойност често се оказва по-важна от незначителните ценови разлики, особено за критични приложения или сложни системи.
Заключение
Насочващият управляващ вентил WMM 6 осигурява надеждно ръчно управление за хидравлични системи в различни индустрии и приложения. Неговият доказан дизайн, стандартизиран интерфейс и здрава конструкция го правят практичен избор, когато е желано или необходимо директно управление от оператора. Разбирането на техническите спецификации, опциите за конфигуриране и насоките за правилно приложение гарантира успешна интеграция във вашата хидравлична система.
Независимо дали проектирате ново оборудване, надстройвате съществуващи системи или определяте резервни компоненти, WMM 6 заслужава внимание при приложения за ръчно управление на посоката. Неговата комбинация от производителност, надеждност и рентабилност го е утвърдила като стандартно решение в хидравличната индустрия. При правилен избор, монтаж и поддръжка, този клапан осигурява години безпроблемна работа при взискателни хидравлични приложения.
