Какво е хидравличен клапан за регулиране на потока?
Клапанът за регулиране на хидравличния поток е като регулатор на трафика за течност в хидравличните системи. Точно както светофарът контролира колко коли преминават през кръстовище, тези клапани контролират колко хидравлична течност протича през вашата система.
Просто казано,хидравличните клапани за регулиране на потока регулират скоростта на хидравличните двигатели и цилиндри, като контролират количеството течност, което достига до тях. Повече течност означава по-бързо движение, по-малко течност означава по-бавно движение.
Защо клапаните за контрол на потока са толкова важни?
Мислете за хидравличната течност като за "кръвта" на хидравличната система. Без подходящ контрол на потока, вашата система би била като човек с неконтролирано кръвно налягане - или твърде бързо и опасно, или твърде бавно и неефективно.
Ето какво правят вентилите за контрол на потока за вашата система:
کنترل پمپ جابجایی متغیر برای کاربردهای PTO
Основният принцип е изненадващо прост. Тези клапани работят, като създават променлив отвор, през който течността трябва да премине.
Представете си, че се опитвате да напълните кофа с вода. Ако отворите крана само малко, водата тече бавно. Отворете го широко и водата изтича бързо. Вентилите за контрол на потока работят по същия начин - те регулират размера на отвора си, за да контролират скоростта на потока на течността.
Основните фактори, които влияят на потока, са:
- Размер на отвора- По-голям отвор = повече поток
- Разлика в налягането- По-високо налягане = по-бърз поток (в основните вентили)
- Дебелина на течността- По-гъста течност = по-бавен поток
Основни видове хидравлични клапани за регулиране на потока
1. Прости вентили за контрол на потока
Иглени вентили
- Перфектен за прецизни, малки корекции
- Като използването на капкомер вместо противопожарен маркуч
- Страхотен за калибриране и фина настройка
- Недостатък: Дебитът се променя при промяна на налягането
Дроселни клапи
- Основните фактори, които влияят на потока, са:
- Лесен за ръчно регулиране
- Често срещан в прости системи
- Не е много прецизен при различни натоварвания
Сферични кранове
- Основно за управление на включване/изключване
- Много издръжлив и надежден
- Ограничена точност за контрол на скоростта
- Страхотно за изолиране на секции
2. Усъвършенствани вентили за контрол на потока

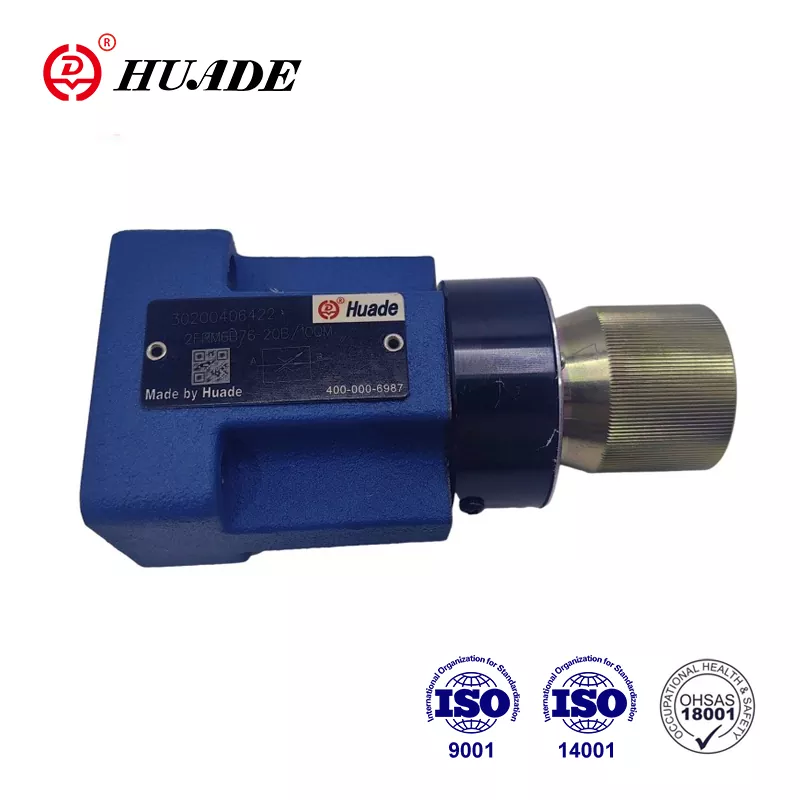

Клапани с компенсация на налягането
„Умните“ клапани на хидравличните системи. Поддържайте потока постоянен дори при промени в налягането.
Технически подробности:
- Neposredno delovanje v primerjavi s pilotskim upravljanjem: temeljna načela delovanja
- Обхват на компенсация:Обикновено поддържа ±5% точност на потока в диапазона на налягането 50-350 бара
- Вътрешни компоненти:Натоварена с пружина компенсаторна макара, регулируем дроселиращ отвор и отвори за измерване на налягането
По-скъп, но много по-надежден. Перфектен за прецизна работа.
Входящи и изходни клапани
Ограничение:Може да причини кавитация при претоварване
Най-добро за:Положителни товари, вертикални цилиндри, простиращи се надолу
Предимство:Създава обратно налягане за предотвратяване на кавитация
Най-добро за:Превишаващи товари, вертикални цилиндри, прибиращи се
Înapoi în rezervor, lichidul se răcește, eliberează bule de aer și se stabilește înainte de următorul ciclu.
Електронно управление за супер прецизна настройка.
- Метод на контрол:PWM (Pulse Width Modulation) сигнали от електронен усилвател
- Система за обратна връзка:Управление в затворен контур със сензори за поток или обратна връзка за позицията
- Време за реакция:Обикновено 10-50 милисекунди за стъпкови промени
- Обхват на сигнала:Стандартни управляващи сигнали 4-20mA или 0-10V
- Характеристики на усилвателя:Skontrolujte správne otváranie a zatváranie
Може да се програмира и автоматизира. Скъп, но предлага най-добрия контрол. Често срещан в съвременните CNC машини и роботи.
Разширени технически концепции
Дълбоко гмуркане с компенсация на налягането
Вентилите с компенсация на налягането използват двустепенна конструкция:
- Първичен етап:Регулируем дроселиращ отвор (контролиран от потребителя)
- Вторичен етап:Макарата с автоматичен компенсатор реагира на разликата в налягането
Принцип на работа:
- Компенсаторът поддържа постоянен спад на налягането (обикновено 7-10 бара) през първичния отвор
- Когато налягането надолу по веригата се увеличи, компенсаторът се отваря повече, за да поддържа потока
- Когато налягането нагоре по веригата падне, компенсаторът се ограничава, за да предотврати увеличаване на потока
- Резултат:Постоянен поток независимо от промените в натоварването
Системи за управление на пропорционални клапани
Електронна контролна верига:
- Команден сигнал:4-20mA или ±10V от PLC/контролер
- Обработка на усилвател:Преобразува сигнала в подходящ ток/ШИМ
- Отклик на соленоида:Пропорционалният соленоид създава сила, пропорционална на тока
- Реакция на клапана:Позицията на макарата е пряко свързана със силата на соленоида
- Изходен поток:Прецизен контрол на потока с минимален хистерезис
Разширени функции:
Технология на разделителя на потока
Разделители на потока тип макара:
- Използвайте синхронизирани макари, за да разделите потока
- Точност:±5% разделяне на потока при нормални условия
- Чувствителност към натиск:Производителността се влошава при големи разлики в налягането
- Приложения:Подходящ за приложения с подобно натоварване
Разделители на потока от зъбни колела:
- Използвайте комплекти прецизни зъбни колела за разделяне на потока
- Точност:±2% деление на потока независимо от разликите в налягането
- Самокомпенсиращ се:Автоматично се настройва за промени във вискозитета
- Приложения:Критична синхронизация (контрол на самолета, вдигане на тежко)
Приложения
Строителна техника
- Täiustatud kujundused
- Кранове: Прецизно повдигане и позициониране
- Булдозери: Контролирани настройки на острието
Производство
- Машини за леене под налягане: Перфектно формиране на детайли
- CNC машини: Прецизни скорости на рязане
- Монтажни линии: Синхронизирани движения
Селско стопанство
- Комбайни: Координирано рязане и събиране
- Трактори: Контрол на прикачното оборудване
- Напоителни системи: Управление на водния поток
Други приложения
- Тенденції мініатюризації мобільного обладнання створюють попит на менші, легші зворотні клапани з пілотним керуванням без шкоди для продуктивності. Сучасні технології виробництва, включаючи 3D-друк і точне лиття, можуть створити більш компактні конструкції. Зменшення ваги має велике значення для мобільного обладнання з електричним акумулятором, де кожен кілограм впливає на робочий діапазон. Майбутні моделі зворотного клапана SL із пілотним керуванням можуть містити легші матеріали, як-от алюміній або технічний пластик, у компонентах, які не витримують тиску.
- Пречиствателни съоръжения
- Операции с нефт и газ
- Минно оборудване
Как да изберете правилния вентил за регулиране на потока
Избирането на правилния клапан е като избора на правилния инструмент за работа. Обмислете следните фактори:
1. Системни изисквания
- Прецизен контрол на потока с минимален хистерезис
- Колко поток ви трябва?
- Какъв тип течност използвате?
Основните фактори, които влияят на потока, са:
| Приложение | Препоръчителен тип клапан | Скорост на потока | Пропорционална | Размер на връзката | Контролен метод |
|---|---|---|---|---|---|
| Малка CNC машина | Иглена клапа | 2-8 L/мин | 210 бара | 1/4" NPT | Ръководство |
| Инжекционно формоване | Компенсиран под налягане | 15-50 л/мин | 350 бара | 1/2" SAE | Ръчно/електрическо |
| Рамо на багер | Пропорционална | 80-200 л/мин | Servosisteme electro-hidraulice | 3/4" SAE | Електронен (ШИМ) |
| Хидравлична преса | Изходен измервателен уред | 25-100 л/мин | 700 бара | 1" SAE | Диагностична проверка |
| Мобилен кран | Приоритетен клапан | 120-300 л/мин | 350 бара | 1" SAE | Load-Sensing |
2. Нужди от прецизност
3. Околна среда
- Температурен диапазон:Стандартните вентили работят от -20°C до 80°C
- Екстремни условия:Необходими са специални уплътнения за -40°C до 120°C
- Корозивни течности:Необходими са неръждаема стомана или специални покрития
- Висока вибрация:Препоръчва се регулиране на заключващия кабел или електронно управление
4. Бюджетни съображения
Често срещани проблеми и решения
Проблем: Непостоянна скорост
Симптоми:Актуаторът ускорява и забавя произволно
Причини:Мръсна течност, износени части на клапана, грешен тип клапан
Решение:Почистете или сменете течността, сервизния клапан, надстройте до клапан с компенсация на налягането
De obicei 70-85%. VFD-urile pot împinge acest lucru mai sus.
Симптоми:Системата става твърде гореща, намалена производителност
Причини:$200-800 (с вградена компенсация)
Решение:Сменете уплътненията, регулирайте настройките на клапана, проверете за правилния размер на клапана
Проблем: Кавитация в системи за контрол на потока
Симптоми:Силен шум, вибрации, млечна течност, повреда на компоненти
Техническо обяснение:Когато скоростта на флуида надхвърли критичните граници, налягането пада под налягането на парите
Причини:
- Измервателни вентили с претоварване
- Малки отвори на клапаните
- Високите температури на флуида намаляват налягането на парите
Решение:
- Превключете към конфигурация за измерване
- Вътрешен теч, грешни настройки на клапана
- Увеличете размера на отвора или използвайте множество паралелни клапани
Критична формула:Осигурете скорост на потока < 6 m/s в смукателните линии
Проблем: Нестабилност на вентила за контрол на потока
Симптоми:Лов, трептене, нестабилно движение на задвижващия механизъм
Технически причини:
- Недостатъчно затихване в контролната верига на пропорционалния клапан
- Собствена честота на системата за съгласуване на резонансната честота
- Настройките на усилването са твърде високи в електронния усилвател
Решение:
- Регулирайте PID параметрите (намалете пропорционалното усилване, увеличете затихването)
- Добавете акумулатор за съответствие на системата
- Инсталирайте ограничители на потока в пилотните линии
- Използвайте вентили с по-висока честотна характеристика (серво вентили)
Съвети за поддръжка за дълъг живот
Месечни проверки
- Потърсете външни течове около фитингите
- Проверете нивата на течността и цвета
- Слушайте за необичайни шумове
- Усетете за прекомерна вибрация
Тримесечно обслужване
- Сменете хидравличните филтри
- Тествайте качеството на течността
- Калибриране на възвратен клапан
- Проверете уплътненията и връзките
Годишна поддръжка
- Пълен ремонт на клапана, ако е необходимо
- Сменете износващите се части
- Актуализирайте системната документация
- Обучете операторите за правилна употреба
Бъдещето на вентилите за контрол на потока
Технологията прави тези клапани по-умни и по-ефективни:
API 598:
- Хидравличните клапани за регулиране на потока сарегулатори на скоросттаза хидравлични системи
- Различните типове обслужват различни нужди - от прости ръчни вентили до усъвършенствани електронни
- Правилен подборспестява парии подобрява производителността на системата
- Редовната поддръжка предотвратява скъпи повреди
- Новата технология прави клапаните по-умни и по-ефективни
Заключение
Разбирането на хидравличните клапани за регулиране на потока не трябва да е сложно. Тези жизненоважни компоненти са просто регулаторите на скоростта в света на хидравликата, като гарантират, че всичко се движи с правилното темпо за безопасност, прецизност и ефективност.
Независимо дали работите с тежко оборудване, управлявате фабрика или поддържате хидравлични системи, знанието как работят тези клапани ви помага да вземате по-добри решения относно избора на оборудване, поддръжката и отстраняването на неизправности.
Запомнете: правилният вентил за регулиране на потока, правилно поддържан, е инвестиция, която изплаща дивиденти в надеждността на системата, спестяването на енергия и безопасността при работа. Изберете разумно, поддържайте редовно и вашата хидравлична система ще ви служи добре години наред.
