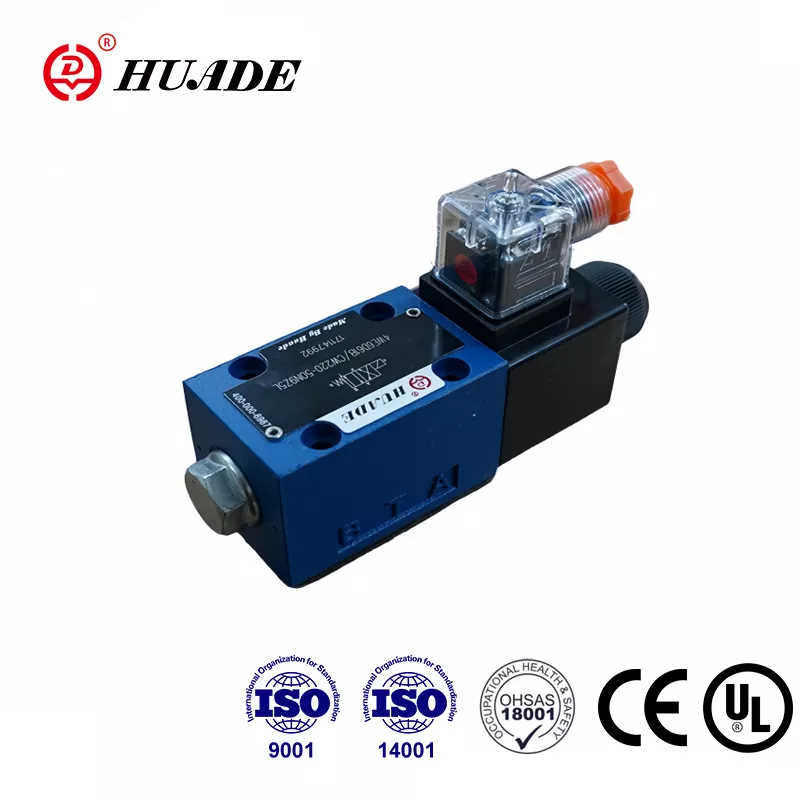

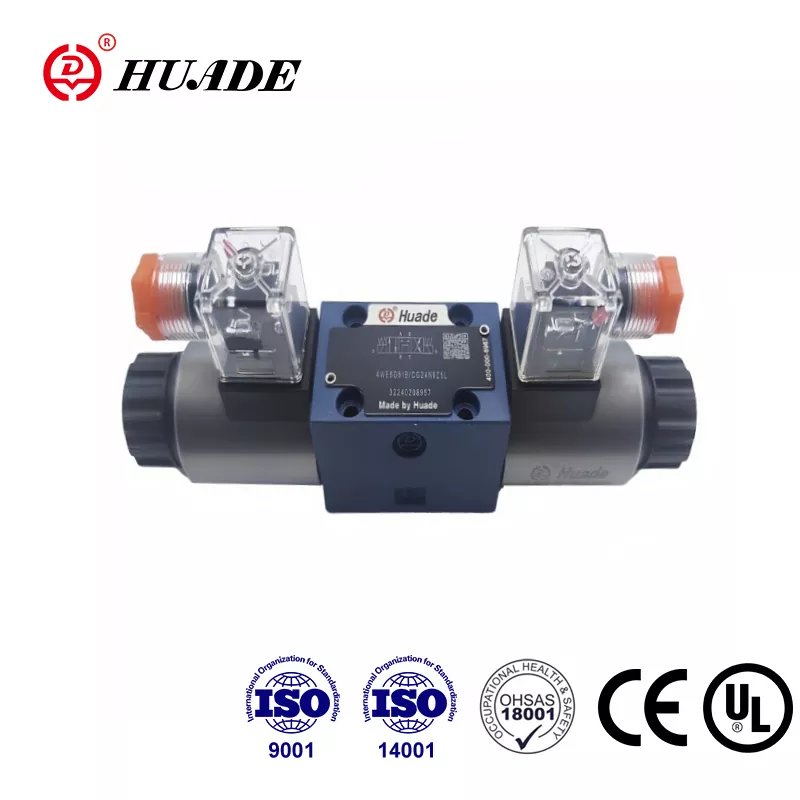

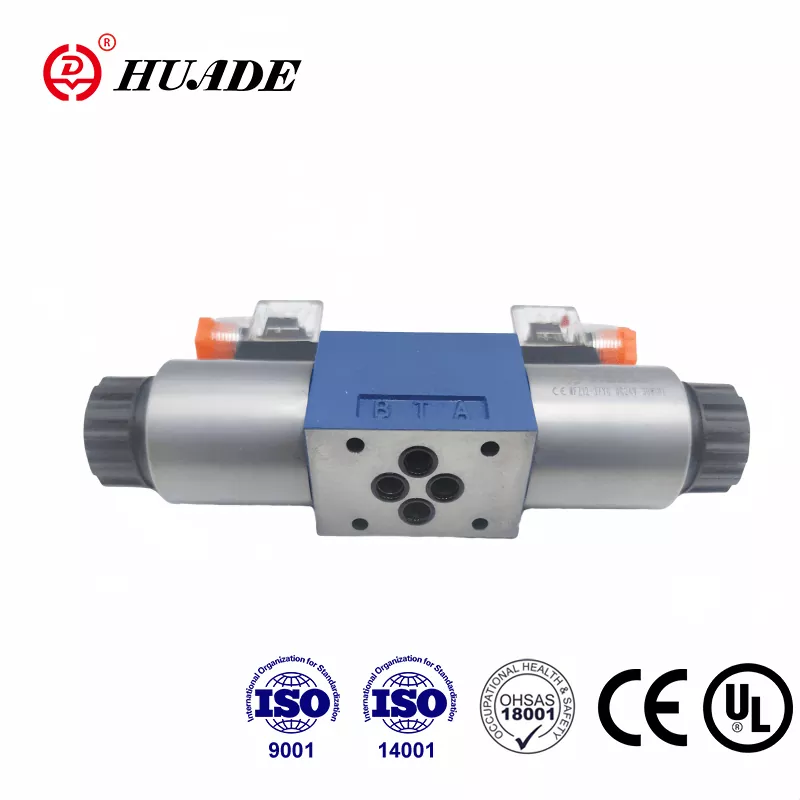

Контролен клапан за насочване 4W 6 J за Rexroth

• Характеристики на продукта: Директен соленоиден задействан, мокър щифт DC/AC соленоиди с подвижна намотка, съвместим с Rexroth дизайн
• Спецификации: MAX налягане 35MPA, Max поток 80L/min, CE сертифициран, защита на IP65
• Приложения: Индустриалните хидравлични системи за контрол на стартирането на течността, стоп и посокарещуд могат да направят грешки. Моля, проверете двукратно.

Пекин Huade Hydraulic Industrial Group е известна държавна компания, специализирана в проектирането, производството и обслужването на хидравлични клапани и оборудване. Huade® 4WE 6 J соленоиден насочен клапан може да замени същия модел, предлаган от Rexroth поради два пъти дългосрочно сътрудничество с Rexroth от 1979 г. Соленоидният насочен клапан WE 6 серията е преминала CE сертифициране. Huade поставя голям стрес върху качеството, за да гарантира, че всеки насочен клапан има превъзходна производителност. Системата за научноизследователска и развойна дейност и управление на производството отговаря на ISO9001, ISO14001 и ISO45001. Хидравличните клапани Huade® се използват широко във военната индустрия и други области в Китай поради стабилни показатели. Това е надеждна национална марка в Китай.

Параметър на продукта на режисьорския контролен клапан 4WE 6 J за Rexroth

Хидравлични

Max.Опериращи портове на налягане A, B, P (MPA)

до 35.0

Порт T (㎫)

21 (-); 16 (~)

Със символи A и B, порт T трябва да се използва като изтичащ порт
Ако работното налягане е над разрешеното налягане на резервоара.

Max.flow (l/min)

80 (-); 60 (~)

Течност под налягане

Минерални масла или фосфатен естер

Диапазон на вискозитет (mm2/s)

2.8 ~ 500

Температурен диапазон на течността на налягане (℃)

-30 ~+80

Степен на замърсяване

Максимална допустима степен на замърсяване на хидравличната течност до NAS 1638 Class9.
Ето защо препоръчваме филтър с минимална степен на задържане на β10≥75

Електрически

Тип напрежение

DC

AC 50/60Hz

Налични напрежения (V)

12, 24, 42, 60, 96

42, 110, 120, 230

110, 180, 205, 220

50/60Hz

Консумация на енергия (W)

30

Задържаща мощност (VA)

-

50

Включване на захранване (VA)

-

220

Мито

непрекъснато

Превключване на времето на IS0 6403

ON (MS)

25 до 45

10 до 20

Изключено (MS)

10 до 25

15 до 40

Защита на DIN

IP 65

Честота на превключване (цикли/Н)

до 15000

до 7200

С електрически връзки защитният проводник (PE)
трябва да бъде свързан според съответните разпоредби


Характеристика на продукта на контролен клапан за насочване 4W 6 J за Rexroth

Характеристики:

▶ Директна вариант на соленоидна задействана насочена шпионка с висока производителност

▶ Мокрият щифт DC или AC соленоиди с подвижна намотка

▶ Отменете ръката, незадължително

▶ Соленоидната намотка може да се завърти през 90 °

▶ Не е необходимо да се отвори камерата за налягане при смяна на бобината

▶ Електрически връзки или като индивидуални или централни връзки

▶ Модел на пренасяне към DIN 24 340 Форма A, ISO 4401 и Cetop - RP 121H


Приложение:

Соленоидни управлявани клапани от тип 4WE 6 j Контролирайте старта, стоп и посока на течност.

Функции, секция от контролния клапан за насочване 4W 6 J за Rexroth

По същество насочените контролни клапани 4WE 6 се състоят от корпус (1), един или два соленоида (2), контролната макара (3) и един или два връщащи пружини (4). В де-енергизираното състояние контролната макара (3) се държи в неутрална или начална позиция с помощта на връщащи пружини (4) (с изключение на импулсни шпули). Контролната макара (3) се задейства чрез мокри щифтови соленоиди (2). Силата на соленоидите (2) действа чрез буталото (5) върху контролната макара (3) и изтласква това от неутралното му положение до необходимата крайна позиция. Това дава свободен поток от P до A и B до T или P до B и A до T.

Когато соленоидът (2) се дезактивира, контролната макара (3) се връща в неутралното си положение с помощта на връщащите пружини (4).

Незадължително отмяна на ръката (6) позволява движение на контролната макара (3), без да се захранва с соленоида.


Структурна диаграма от серията WE 6 61B
