Когато хидравличните системи се нуждаят от надеждно задържане на товара и изолация без течове, инженерите често се обръщат към сандвич плочата на обратния клапан Z2S 6 от Bosch Rexroth. Този пилотно управляван клапан е доверен компонент в индустриалната хидравлика от 2013 г. насам, като предлага лесен монтаж и надеждна работа в различни приложения.

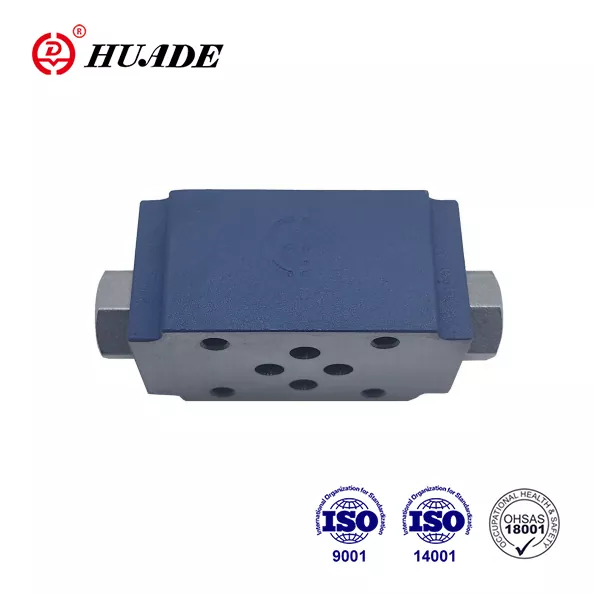

Сандвич плочата с възвратен клапан Z2S 6 е проектирана да се побира между хидравлични компоненти във вертикален стек, спестявайки място, като същевременно осигурява основен контрол на потока. Той позволява свободен поток в една посока, като същевременно блокира обратния поток, докато пилотният сигнал за налягане не го освободи. Този прост, но ефективен механизъм прави сандвич плочата на възвратния клапан Z2S 6 особено ценна в системи, където товарите трябва да останат неподвижни по време на периоди на престой.
Разбиране на дизайна на Z2S 6

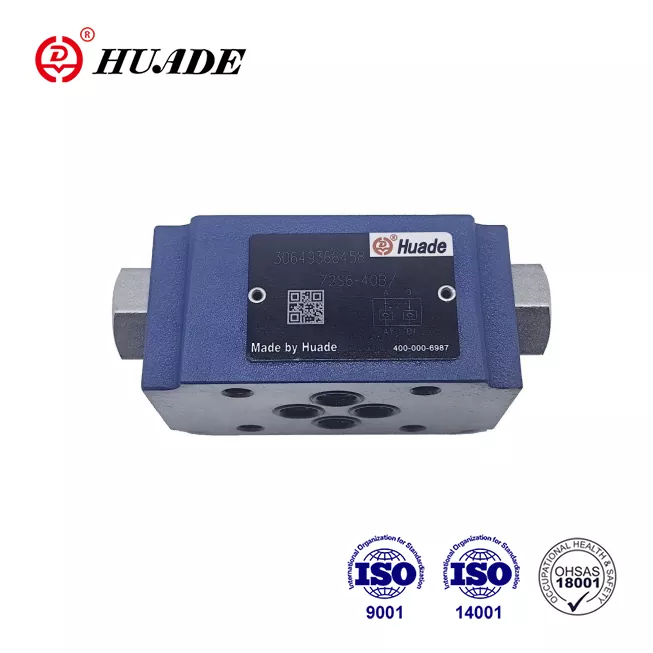

Сандвич плочата на възвратния клапан Z2S 6 следва стандарта за размер NG6, известен също като размер 6 в хидравличната терминология. Тази стандартизация означава, че съответства на схемата за монтаж, определена в DIN 24340, ISO 4401-03-02-0-05 и NFPA T3.5.1 R2-2002 D03. Инженерите оценяват тази съвместимост, защото позволява на клапана да се интегрира безпроблемно със съществуващите хидравлични системи по целия свят.
Основната работа на сандвич плочата на възвратния клапан Z2S 6 включва пружинно натоварено бутало и механизъм на макарата. Течността тече свободно от страната на оборудването (портове A1 или B1) към страната на колектора (портове A2 или B2). Когато налягането се опита да обърне посоката, вентилът се затваря плътно с нулево изтичане. Отварянето на блокирания клапан изисква пилотно налягане в определените контролни отвори, което механично измества вътрешните компоненти, за да позволи обратен поток.
Bosch Rexroth предлага сандвич пластина за възвратен клапан Z2S 6 в няколко конфигурации. Стандартната версия блокира както A, така и B каналите. Едноканалните варианти (Z2S 6 A или Z2S 6 B) изолират само един порт, давайки на дизайнерите повече гъвкавост при проектирането на веригата. Тялото на клапана е с дебелина приблизително 11 mm в стандартни конфигурации, въпреки че специалните версии с функции за предварително отваряне се разширяват до 21,5 mm.
Технически спецификации, които имат значение
Сандвич плочата на възвратния клапан Z2S 6 издържа налягания до 315 бара (4568 psi), когато се използва с хидравлични течности на основата на минерално масло. Дебитът достига 60 литра в минута, което е подходящо за повечето индустриални приложения. Тези числа представляват тествани характеристики с масло HLP 46 при 40°C, стандартното референтно условие за хидравлични компоненти.
Налягането на напукване е силата, необходима за отваряне на клапана за свободен поток. Сандвич плочата с възвратен клапан Z2S 6 се предлага в три варианта за налягане на напукване: 1,5 бара, 3 бара или 6 бара. По-ниското налягане на напукване осигурява по-чувствителна реакция, докато по-високите настройки предлагат по-здраво затваряне срещу вибрации на системата. Изборът зависи от вашите специфични изисквания към веригата и естеството на вашите хидравлични натоварвания.
Температурният толеранс варира в зависимост от материала на уплътнението. Стандартните NBR уплътнения работят от -30°C до +80°C, покривайки повечето индустриални среди. За приложения, включващи високи температури или агресивни течности, FKM уплътненията разширяват долната граница до -20°C, като същевременно поддържат същата горна граница. Сандвич плочата на възвратния клапан Z2S 6 също така побира биоразградими хидравлични течности (типове HETG и HEES) и огнеустойчиви течности, въпреки че HFC течностите на водна основа изискват ограничение на налягането до 210 бара.
Вискозитетът на течността може да варира от 2,8 до 500 mm²/s, без това да повлияе на работата на клапана. Този широк диапазон означава, че сандвич плочата на възвратния клапан Z2S 6 функционира правилно, независимо дали вашето хидравлично масло е рядко от топлина или гъсто от условия на стартиране при студено. Клапанът запазва целостта на уплътнението си в целия този спектър на вискозитет.
Където Z2S 6 сандвич плоча с възвратен клапан превъзхожда
Пресовите машини разчитат в голяма степен на сандвич плочата на възвратния клапан Z2S 6, за да предотвратят отклонение на товара. Когато пресата задържа материал между циклите, всяко движение на цилиндъра би разрушило детайла. Блокирането при нулево изтичане на Z2S 6 поддържа цилиндъра точно там, където операторът го позиционира, дори по време на продължителни паузи. Тази надеждност елиминира необходимостта от постоянно налягане на помпата за поддържане на позиция, спестявайки енергия и намалявайки генерирането на топлина.
Подемното оборудване представлява подобни предизвикателства. Хидравличен асансьор, поддържащ товар, не може да понесе постепенно спускане поради вътрешно изтичане. Сандвич плочата на възвратния клапан Z2S 6 изолира напълно повдигащия цилиндър, като гарантира, че товарите остават повдигнати, докато операторът умишлено не ги спусне. Тази функция за безопасност е особено важна при приложения, при които хората работят под повдигнати платформи или превозни средства.
Автоматизираните производствени линии се възползват от компактния дизайн на сандвич плочата с възвратен клапан Z2S 6. Съвременната автоматизация изисква много задвижващи механизми, работещи в координирани последователности, често в тесни пространства. Дизайнът на сандвич плочата позволява множество клапани да се подреждат вертикално върху един колектор, минимизирайки отпечатъка, като същевременно поддържа пълна функционалност за всяка верига. Тази пространствена ефективност се превръща директно в по-компактни конструкции на машини.
Вариантите с предварително отваряне на сандвич плочата на обратния клапан Z2S 6 адресират специфичен проблем при приложения с висок цикъл. Когато блокиран клапан внезапно се освободи при пълно налягане в системата, бързата промяна на потока създава хидравличен удар. Версиите SO55 и SO150 включват вериги за предварително отваряне, които постепенно намаляват уловеното налягане преди пълно освобождаване. Този нежен преход намалява шума, минимизира износването на компонентите и удължава живота на системата в приложения с чести цикли старт-стоп.
Съображения за инсталиране
Монтирането на сандвич плочата на възвратния клапан Z2S 6 изисква внимание към плоскостта на повърхността. Свързващите се повърхности на вашия колектор или основна плоча трябва да постигнат грапавост Ra 0,01/100 mm или по-добра. Това гладко покритие осигурява правилно уплътняване без пренатягане на монтажните болтове. Повечето производители посочват винтове с вътрешен ключ M5 (ISO 4762) или резби 10-24 UNC за приложения в Северна Америка.
Въртящият момент на болта зависи от броя на компонентите във вашия стек. Един прост двуслоен възел използва по-нисък въртящ момент от сложен колектор с множество клапани. Bosch Rexroth предоставя таблици с въртящи моменти в своята документация, но типичните стойности за винтове M5 варират от 5 до 7 Nm. Ключът е равномерно затягане в кръстосан модел, за да се разпредели равномерно силата на затягане по уплътнителните повърхности.
Сандвич плочата на възвратния клапан Z2S 6 може да се монтира във всяка ориентация, въпреки че вертикалното подреждане е най-често срещано. Хоризонталното или ъгловото монтиране работи добре, ако разположението на вашата машина го изисква. Просто се уверете, че монтажните повърхности остават правилно поддържани и че преходните връзки са подравнени с вашите хидравлични линии. Вътрешният дизайн на вентила не зависи от гравитацията, така че работата остава постоянна независимо от позицията.
Проектантите на хидравлични вериги трябва да вземат предвид изискванията за пилотно управление, когато планират инсталации. Стандартните версии Z2S 6 използват вътрешно пилотно налягане от самия блокиран порт. Специални варианти като SO40 добавят външни контролни портове G1/4 за независими пилотни сигнали. Версията SO60 източва пилотното налягане към порта на резервоара, което помага във вериги, където блокираното налягане не трябва да влияе на други компоненти. Разбирането на тези опции за управление ви помага да изберете правилния вариант на сандвич плоча на възвратен клапан Z2S 6 за вашето конкретно приложение.
Поддръжка и отстраняване на неизправности
Сандвич плочата на възвратния клапан Z2S 6 изисква минимална поддръжка при нормални работни условия. Редовната проверка на всеки 12 до 24 месеца улавя потенциални проблеми, преди те да причинят системни повреди. Проверете за външни течове около монтажните повърхности и се уверете, че пилотните контролни линии остават свободни. Замърсяването е основният враг на всеки хидравличен клапан, така че поддържането на подходяща чистота на течността съгласно ISO 4406 клас 20/18/15 предпазва сандвич плочата на възвратния клапан Z2S 6 от преждевременно износване.
Ако вашата система изпитва прекомерен шок при превключване, когато клапанът се освободи, помислете за надграждане до версия с предварително отваряне. Вариантът SO55 осигурява умерено омекотяване, докато SO150 предлага по-плавно намаляване на налягането. Тази модификация често елиминира оплакванията от шум и намалява напрежението върху свързаните компоненти, без да изисква основно препроектиране на веригата.
Изтичането през сандвич пластина на възвратен клапан Z2S 6 обикновено показва повреда от замърсяване на уплътнителните повърхности. Твърдите частици могат да се вградят в мекия уплътняващ материал или да надраскат металните опорни повърхности. Разглобяването и почистването понякога възстановява функцията, но подмяната често е по-икономична предвид относително ниската цена на тези компоненти. Когато сменяте уплътненията, винаги използвайте оригинални части на Bosch Rexroth, посочени за номера на модела на вашия вентил, за да осигурите правилно прилягане и съвместимост на материалите.
Неизправността на пилотния контрол се проявява като невъзможност за освобождаване на блокирания поток. Този проблем обикновено произтича от отломки, блокиращи малките пилотни канали, или от неправилно подаване на пилотно налягане. Сандвич плочата на възвратния клапан Z2S 6 изисква подходящо пилотно налягане, за да преодолее както налягането на напукване, така и всяко уловено натоварване. Проверете дали вашият пилотен източник осигурява достатъчен поток и налягане за надеждна работа. В системи с дълги пилотни линии, помислете за добавяне на пилотен акумулатор, за да осигурите бърза реакция.
Закупуване на сандвич плоча за възвратен клапан Z2S 6
Ценообразуването за сандвич плочата на обратния клапан Z2S 6 варира в зависимост от конфигурацията и източника на закупуване. Стандартните модели като R900347495 обикновено варират от $150 до $300 USD. Версиите за предварително отваряне и специалните уплътнителни материали добавят към базовата цена. Оторизираните дистрибутори предлагат оригинални компоненти на Bosch Rexroth с фабрични гаранции и техническа поддръжка.
Официалният магазин на Bosch Rexroth предоставя най-изчерпателния избор и директна поддръжка на производителя. Техният уебсайт включва подробни спецификации, CAD модели и информация за съвместимост за сандвич плочата на възвратния клапан Z2S 6. Инженерите оценяват техническата документация, налична за изтегляне, която включва криви налягане-поток и чертежи с размери.
Регионалните дистрибутори често поддържат местен инвентар за по-бърза доставка. [BuyRexroth.com](http://buyrexroth.com/) обслужва онлайн купувачи с конкурентни цени и бърза доставка при обичайни конфигурации. Leader Hydraulics се фокусира върху азиатските пазари с местни запаси и поддръжка. PHA-Auto в Тайланд предоставя регионална експертиза за инсталации в Югоизточна Азия. Тези дистрибутори разбират напълно сандвич плочата на възвратния клапан Z2S 6 и могат да препоръчат правилния вариант за вашето конкретно приложение.
Покупките на едро отговарят на изискванията за отстъпки за обем при повечето доставчици. Ако вашето производство изисква множество сандвич пластини с възвратен клапан Z2S 6, искането на оферта за общото ви изискване често разкрива по-добра цена от поръчването поотделно. Някои дистрибутори също комплектуват вентила с монтажен хардуер и уплътнения на намалени пакетни цени.
Съществуват генерични алтернативи на по-ниски ценови точки, понякога под $100. Тези клонирани продукти може физически да отговарят на модела за монтаж, но качеството на материала и производствените толеранси често не отговарят на стандартите на Rexroth. За некритични приложения или временно тестване може да са достатъчни алтернативи с по-ниска цена. Въпреки това, системите, изискващи надеждна дългосрочна работа, оправдават инвестицията в оригинални компоненти на сандвич плоча Z2S 6 на възвратен клапан.
Обяснени кодове за поръчка
Разбирането на кода за поръчка на Bosch Rexroth ви помага да посочите точно варианта на сандвич плочата на обратния клапан Z2S 6, от който се нуждаете. Форматът следва този модел: Z2S 6 [конфигурация на блокиране] [налягане на напукване] 6X [повърхностна обработка] [уплътнителен материал] [функции за позициониране] [специални опции].
Блокиращата конфигурация определя кои портове изолира клапанът. Тире без буква означава блокиране на каналите A и B. Буквата A означава, че само A каналът блокира, докато B тече свободно. Буквата B обръща тази подредба. Тази гъвкавост позволява на дизайнерите на вериги да изолират конкретни портове на задвижващия механизъм, без да засягат други в същия колектор.
Кодовете за налягане на напукване са прости числа: 1 за 1,5 бара, 2 за 3 бара и 3 за 6 бара. Този избор влияе върху това колко налягане се изгражда, преди да започне свободният поток. Обозначението 6X показва серията компоненти с размер 6, която остава постоянна за всички модели Z2S 6 със стандартна сандвич плоча с възвратен клапан.
Повърхностната обработка се появява като J50 за пасивирани неръждаеми повърхности, които са устойчиви на корозия в тежки среди. Стандартните версии пропускат този код. Уплътнителният материал се показва като V за FKM, когато е необходимо; в противен случай се разбират стандартни NBR уплътнения. Опциите за позициониране включват /60 за локализиране на дупки и /62 за дупки плюс щифтове за дюбели, въпреки че щифтовете трябва да се поръчат отделно с номер на част R900005694.
Специалните функционални кодове показват разширени функции. SO40 добавя външни G1/4 контролни портове за независими пилотни сигнали. SO55 и SO150 позволяват вериги за предварително отваряне с различни времеви характеристики. SO60 насочва пилотния дренаж към порта на резервоара. Тези специални варианти на сандвич плочата на възвратния клапан Z2S 6 отговарят на специфични изисквания към веригата, които стандартните модели не могат да поемат.
Сравняване на алтернативи
Други производители произвеждат хидравлични възвратни клапани, които се конкурират със сандвич плочата на възвратния клапан Z2S 6. Серията D1VW на Parker предлага подобна функционалност с конструкция в стил патрон. Тези вентили се справят с малко по-високи налягания (350 bar) и потоци (80 l/min), което има значение при тежки приложения. Дизайнът на касетата обаче изисква различна подготовка на колектора в сравнение с формата на сандвич плоча, което прави Z2S 6 толкова гъвкав.
Eaton предоставя PVQ възвратни клапани, които съответстват на възможностите на Z2S 6 на малко по-ниска цена. Показателите за налягане достигат 345 бара с дебит около 50 l/min. За приложения, където леко намаленият капацитет на потока е достатъчен, вентилите на Eaton представляват жизнеспособна алтернатива. Сандвич плочата на обратния клапан Z2S 6 поддържа предимства в наличността и документацията, особено за международни проекти, където глобалното присъствие на Rexroth опростява снабдяването и поддръжката.
Генеричните клонирани вентили изкушават купувачите с цени под $100, понякога достигащи до $50. Тези продукти физически отговарят на моделите за монтаж на NG6, което ги прави механично съвместими със системи, проектирани за сандвич плочата на възвратния клапан Z2S 6. Качеството на материала и прецизното производство обаче пряко влияят върху надеждността и продължителността на живота. Клонираните вентили често показват по-високи вътрешни течове, непостоянно налягане на пукнатини и по-кратък експлоатационен живот. Те служат адекватно за тестване, създаване на прототипи или некритични приложения за архивиране, но производствените системи се възползват от оригинални компоненти.
Сандвич плочата на възвратния клапан Z2S 6 се откроява в интегрираните системи на Bosch Rexroth, където други клапани, помпи и контроли идват от същия производител. Съвместимостта на компонентите е осигурена, документацията е изчерпателна и техническата поддръжка разбира цялата система. Това предимство на екосистемата често превъзхожда малките ценови разлики при изграждането на професионални хидравлични инсталации.
Изпълнение в реалния свят
Индустриалните потребители постоянно съобщават за надеждна работа от сандвич плочата на възвратния клапан Z2S 6 в различни приложения. Производителите на машини с ЦПУ интегрират тези клапани в хидравлични вериги, контролиращи затягането на инструмента и позиционирането на частите. Характеристиката на нулев дрейф гарантира, че точността на обработката не е компрометирана по време на паузите на цикъла. Машинните цехове, които работят 24 часа, особено ценят постоянната производителност, която изисква минимална намеса.
Производителите на строително оборудване определят Z2S 6 варианти в стабилизаторни вериги и системи за позициониране на стрели. Мобилната хидравлика е изправена пред предизвикателни условия, включително вибрации, екстремни температури и излагане на замърсяване. Сандвич плочата на възвратния клапан Z2S 6 отговаря на тези изисквания, като същевременно запазва малкия размер, който е от съществено значение в мобилните приложения с ограничено пространство. Съвместимостта с огнеустойчиви течности разширява използването им в подземно минно оборудване, където правилата за безопасност изискват HFC хидравлични течности.
Автоматизираните поточни линии демонстрират стойността на предварително отваряне на Z2S 6 варианти. Системите, които циклизират няколко пъти в минута, генерират значителен хидравличен удар по време на всеки преход. Инженерите съобщават за забележимо намаляване на шума и по-плавна работа след преоборудване на стандартни сандвич плочи с възвратен клапан Z2S 6 с версии SO55 с предварително отваряне. Това надграждане често удължава експлоатационния живот на свързаните компоненти чрез намаляване на пиковете на напрежение в цялата верига.
Хидравличните агрегати в промишлени предприятия използват Z2S 6 клапани за изолиране на акумулаторни банки и създаване на независими зони на налягане. Компактният сандвич дизайн позволява сложни колекторни възли, които биха били непрактични с по-големи, по-малко стандартизирани компоненти. Техниците по поддръжката оценяват модулния характер на тези инсталации, където индивидуалните възвратни клапани сандвич плочи Z2S 6 могат да бъдат сменени, без да се нарушават съседните компоненти.
Технически ресурси и поддръжка
Bosch Rexroth предоставя обширна документация за сандвич плочата на възвратния клапан Z2S 6 чрез своя онлайн портал. Основният референтен документ, RE 21548, съдържа пълни спецификации, криви на производителност и чертежи с размери. Този PDF остава свободно достъпен за изтегляне, като гарантира, че инженерите по целия свят имат достъп до точна информация при проектирането на хидравлични системи.
CAD моделите в множество формати поддържат работни потоци за цифров дизайн. Файловете STEP и IGES се импортират директно в общ софтуер за механичен дизайн, което позволява правилни проверки на хлабините и маршрутизиране на хидравлични линии. Тези модели отразяват точните размери на сандвич плочата на обратния клапан Z2S 6, елиминирайки догадките и намалявайки грешките в дизайна, които могат да се появят по време на физически монтаж.
Техническата поддръжка от Bosch Rexroth помага при разрешаването на специфични въпроси за приложението. Техните инженери могат да препоръчат оптималния вариант Z2S 6 за необичайни работни условия или да помогнат за отстраняване на проблеми с производителността в съществуващи инсталации. Регионалните офиси поддържат познания за местните стандарти за флуиди и екологичните изисквания, като гарантират, че съветите отчитат регионалните вариации в хидравличната практика.
Техническият персонал на дистрибутора често осигурява поддръжка на първа линия за сандвич плочата на възвратния клапан Z2S 6. Много дистрибутори наемат опитни хидравлични техници, които разбират както продукта, така и общите предизвикателства при приложението. Този местен опит може да бъде особено ценен по време на първоначалното пускане на системата в експлоатация или при диагностициране на неочаквано поведение в сложни вериги.
Онлайн общности и форуми обсъждат практически опит с хидравлични компоненти, включително Z2S 6. Тези разговори разкриват реални решения на общи проблеми и понякога подчертават недокументирани съвети от опитни потребители. Въпреки че неофициалните източници не трябва да заместват официалната документация, те предоставят полезен контекст за това как сандвич плочата на обратния клапан Z2S 6 работи в различни индустрии и приложения.
Направете правилния избор
Изборът на подходящия вариант на сандвич плоча на възвратен клапан Z2S 6 започва с разбиране на вашите системни изисквания. Изчислете максималното налягане, което вашата верига ще изпита и се уверете, че остава в границите на 315 бара за минерално масло или 210 бара за течности на водна основа. Измерете очаквания дебит, за да потвърдите, че остава под 60 l/min. Тези основни проверки гарантират, че вентилът може да се справи с вашите работни условия без влошаване на производителността.
Помислете дали вашето приложение се възползва от функциите за предварително отваряне. Системи с чести цикли, чувствителни натоварвания или проблеми с шума често оправдават скромните допълнителни разходи за вариантите SO55 или SO150. По-плавните преходи, които осигуряват, намаляват напрежението върху цялата хидравлична система, като потенциално предотвратяват повреди в други компоненти. За приложения, които издържат натоварвания за продължителни периоди с редки изпускания, моделите Z2S 6 със стандартна сандвич плоча с възвратен клапан работят перфектно.
Изборът на материал за уплътнение зависи от вашата хидравлична течност и температурната среда. Стандартните NBR уплътнения се адаптират към конвенционалните минерални масла и повечето биоразградими течности в диапазона от -30°C до +80°C. Ако вашето приложение включва по-високи температури, агресивни течности или често излагане на студена среда, FKM уплътненията осигуряват по-добра издръжливост. Сандвич плочата на възвратния клапан Z2S 6 с V обозначение включва тези подобрени уплътнения.
Бюджетните съображения балансират първоначалните разходи срещу дългосрочната надеждност. Оригиналните компоненти на Bosch Rexroth струват повече предварително, но осигуряват предвидима производителност в продължение на много години. Генеричните алтернативи спестяват пари първоначално, но може да изискват по-честа смяна. За критични приложения, при които неочаквани повреди причиняват производствени загуби, доказаната надеждност на сандвич плочата с възвратен клапан Z2S 6 оправдава цената си. За по-малко критични резервни вериги или временни инсталации, по-евтините алтернативи може да имат икономически смисъл.
Заключение
Сандвич плочата на възвратния клапан Z2S 6 представлява зряло, добре доказано решение за хидравлично задържане на натоварване и контрол на потока. Неговият стандартизиран дизайн, надеждна работа и всеобхватни опции за конфигуриране го правят подходящ за различни индустриални приложения. Независимо дали имате нужда от просто блокиране без течове или сложен контрол на предварително отваряне, съществува вариант Z2S 6, който да отговаря на вашите изисквания.
Разбирането на техническите спецификации ви помага да изберете правилния модел и да избегнете проблеми със съвместимостта. Правилният монтаж гарантира дълъг експлоатационен живот и безпроблемна работа. Редовната поддръжка улавя проблемите рано, докато достъпът до оригинални части и техническа поддръжка защитава вашата инвестиция. Сандвич плочата на обратния клапан Z2S 6 продължава да обслужва хидравлични системи по целия свят, доказвайки, че простото инженерство, съчетано с качествено производство, създава компоненти, които просто работят.
