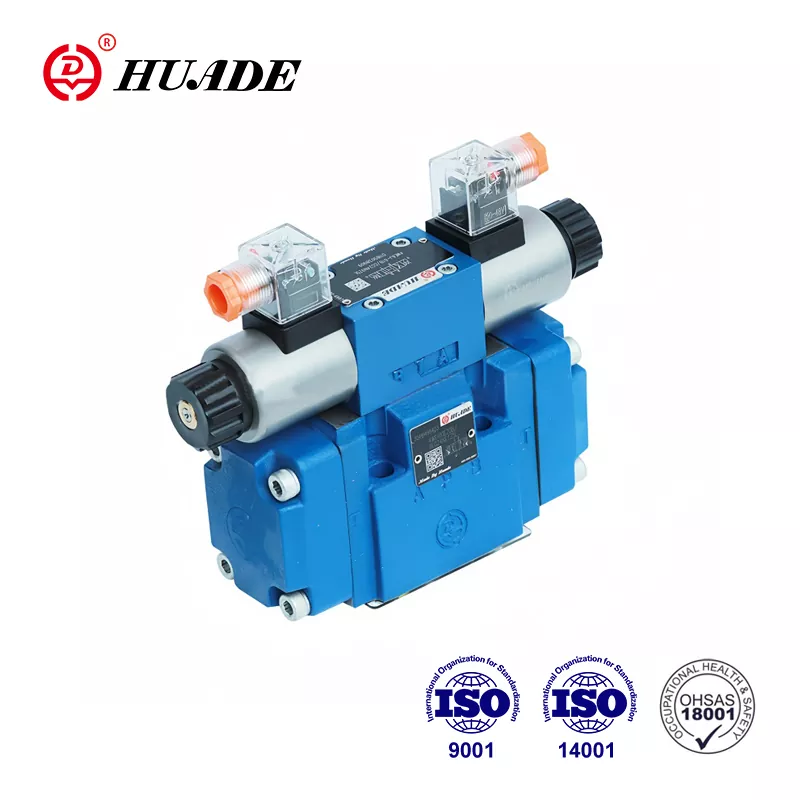

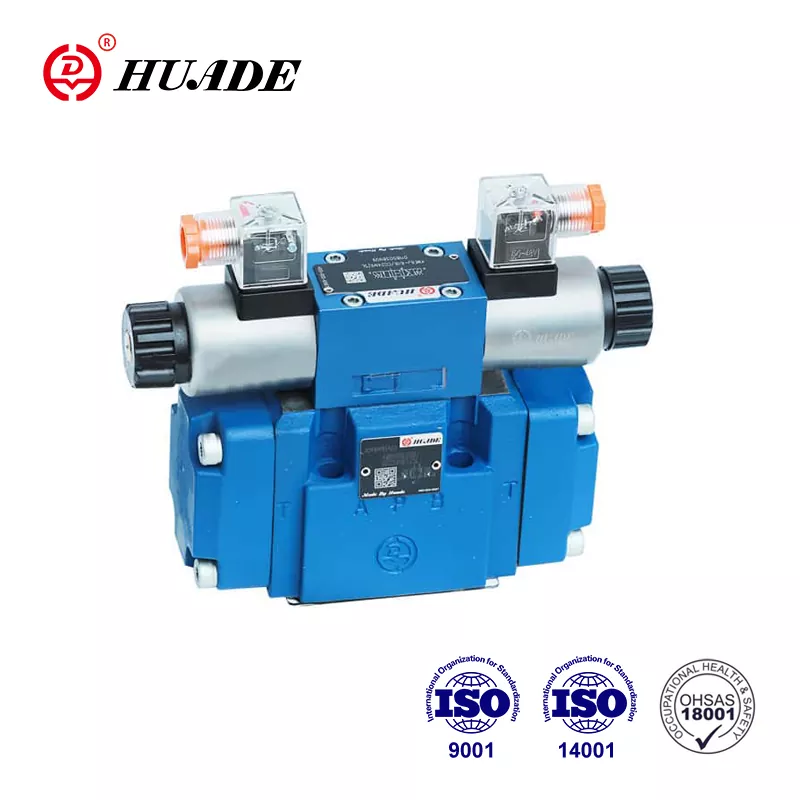

Контролен клапан за насочване 4WEH 16 J

• Характеристики на продукта: Електрохидравлична работа, съвместим с Rexroth дизайн, монтаж на подплата
• Спецификации: 4WEH16 серия, макс. 35 MPa работно налягане, мокър пин/AC соленоиди
• Приложения: инженерна машина, машинни инструменти, корабостроене, аерокосмическо пространство, железопътен транзит

Изпратете запитване Изтегляне на PDF

Описание на продукта

Създаден чрез стратегическо партньорство между китайското и немското правителство през 1979 г., Huade Hydraulic има две дългосрочни преживявания за сътрудничество с Rexroth. Huade® 4Weh 16 J Electro Hydraulic Directional Control Clanve е евтина алтернатива на клапана на Rexroth в същата серия. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Huade Hydraulic поставя голям стрес върху качеството. За да гарантира високото качество на хидравличните клапани, фабриката управлява повече от 750 броя за модерно производствено оборудване, внесено от цял свят. Huade® Hydraulic Products се използват широко в инженерни и строителни машини, машинни инструменти, опазване на околната среда, корабостроене, аерокосмическо пространство, железопътен транзит, военна индустрия и други области.

Параметър на продукта на насочен контролен клапан 4WEH 16 J

Тип 4WEH16
Работно налягане, макс. (MPA) -Порт p, a, b		H-4WEH16	4Weh16
		до 35	до 28
Порт t	Изтичане на пилотно масло Външно (MPA)	до 25	до 25
	Вътрешно изтичане на пилотно масло (MPA)	Соленоид (DC)	Соленоид (AC)
		до 16	до 10
		Невъзможно е за насочено налягане 3-позиционен клапан за пилотно масло за изтичане на масло
Портове	Изтичане на пилотно масло Външно (MPA)	= 16	～ 10
Пилотно налягане мин.	Изтичане на пилотно масло Външно (MPA) Вътрешно снабдяване с пилотно масло (MPA)	3-позиционен клапан, 1.2 2-позиционен клапан, с пружинно отместване 1.2 2-позиционен клапан с хидравлично отместване 1.2


	Вътрешно снабдяване с пилотно масло (MPA)	За макари C, F, G, H, P, T, V, Z, S (Чрез предварително натоварване клапан или достатъчно голям поток) 0,45
Работно налягане. Макс. (MPA)		до 25
Хидравлична течност		Минерални масла или фосфатен естер
Температурен диапазон на течността на налягане （℃）		-30 ～+80
Диапазон на вискозитет (mm2/s)		10 ～+800

Функция на продукта и прилагане на насочен контролен клапан 4WEH 16 J

Характеристики:

▶ клапани, използвани за контрол на стартовия стоп и посоката на потока на течността

▶ Електрохидравлична работа (WEH), хидравлична работа (WH)

▶ За монтаж на подплата

▶ Извор или ориентиран към налягане, пружинно или хидравлично компенсиране

▶ Мокър пин DC или AC соленоиди, по избор

▶ Ръчно отмяна, незадължително

▶ Електрическа връзка като индивидуална или централна връзка

▶ Настройка на изместване на времето, незадължително

▶ Предварително натоварен клапан в P-канал на основния клапан, по избор

▶ Спомагателно оборудване към листа за данни

Регулиране на хода в главната шпула, по избор

Регулиране на хода и/или индикатор за крайната позиция, незадължително

Механичен или индуктивен граничен превключвател (тип близост) в основната макара, незадължително

▶ Модел на пренасяне към DIN 24 340 Форма A, ISO 4401 и Cetop - RP 121H

Приложение:

Контролните клапани на посоката 4WEH 16 J се използват за контрол на стартовия стоп и посоката на потока на течността.

Функции, секция от контролен клапан за насочване 4Weh 16 J

Насочени клапани Тип 4WEH ..

Клапани от тип weh са насочени шпални клапани с електрохидравлична работа

Посочените клапани основно се състоят от основния клапан с корпус (1), основната контролна макара (2), един или два връщащи пружини и пилотния клапан (4) с един или два соленоида.

Основната контролна макара (2) в основния клапан се държи в неутралната, или в първоначалното положение или от пружините.

Изглед от 4Weh
