Когато работите с хидравлични системи или водопроводи, изборът на правилния възвратен клапан може да направи разликата между гладката работа и скъпите ремонти. Поцинкованият възвратен клапан тип S се превърна в популярен избор за много индустриални приложения, но разбирането какво го прави различен от другите опции не винаги е лесно.

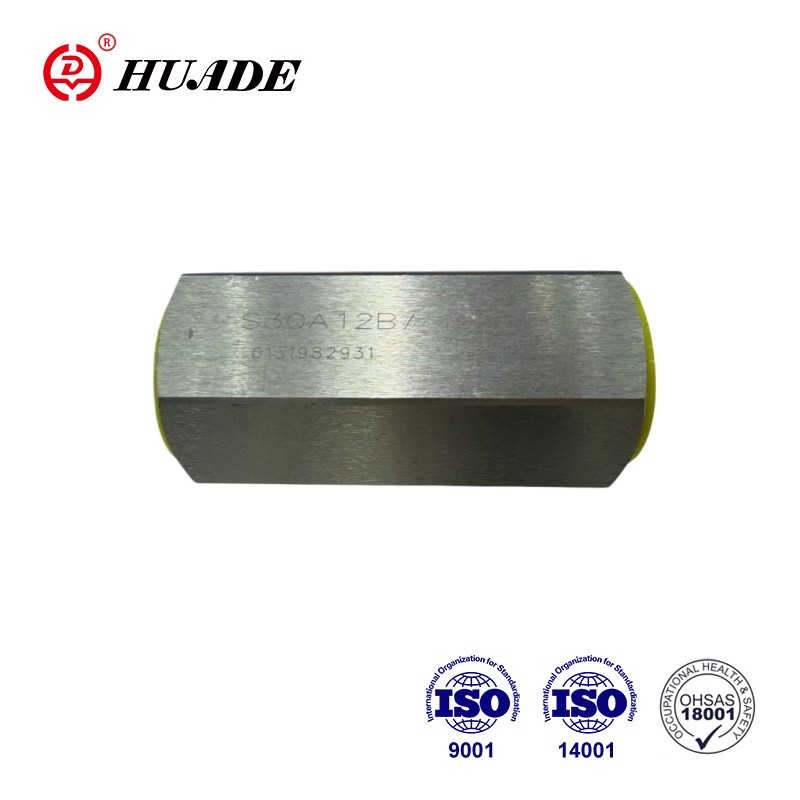

Какво представлява галванизиран възвратен клапан тип S?
Галванизираният възвратен клапан тип S е еднопосочно устройство за контрол на потока, което предотвратява обратния поток на течността във вашата тръбопроводна система. „Поцинкованата“ част означава, че тялото на вентила има защитно цинково покритие, нанесено чрез горещо поцинковане или галванично покритие. Този цинков слой действа като щит срещу ръжда и корозия, поради което често ще виждате тези вентили във външни инсталации и водни системи.
Обозначението "Тип S" може да означава различни неща в зависимост от това дали разглеждате хидравлично оборудване или стандартен водопровод. В хидравличните приложения тип S обикновено се отнася до пружинно натоварена тарелка или бутало, което може да се справи с налягане до 450 бара (около 6500 psi). За тръбопроводна работа, S може да означава въртящ се възвратен клапан със заварени връзки или конкретна серия на производителя. Това разграничение има значение, защото двата дизайна работят по доста различен начин.
Как работи механизмът тип S?
Хидравличната версия на галванизиран възвратен клапан тип S използва пружинно бутало, което се плъзга по централната линия. Когато налягането на флуида притисне буталото достатъчно силно, то компресира пружината и отваря клапана. В момента, в който налягането падне или се опита да се обърне, пружината щраква буталото обратно в леглото му, създавайки плътно уплътнение. Това се случва бързо, което помага за предотвратяване на хидроудар (онези силни звуци, които чувате понякога в тръбите).
Тръбопроводът тип S, от друга страна, обикновено има диск или клапа, която се върти на панта. Гравитацията и потокът напред отварят диска и когато потокът спре, дискът се връща на мястото си. Този дизайн се справя добре с по-големи размери тръби и няма нищо против твърдите частици във водата, но се затваря по-бавно от буталото. Изборът между тези два влияе върху това как вашият галванизиран възвратен клапан тип S работи в реални условия.
Разбиране на галванизираното покритие
Процесът на поцинковане включва потапяне на стоманени части в разтопен цинк при около 840°F. Това създава множество слоеве: вътрешен слой от цинково-желязна сплав, който се свързва здраво със стоманата, и външен слой от чист цинк, който поема удара от излагането на околната среда. Когато този външен слой корозира, той всъщност защитава стоманата отдолу чрез процес, наречен жертвена защита.
Горещото поцинковане обикновено произвежда покритие с дебелина от 45 до 85 микрона, което може да издържи над 50 години при нормални атмосферни условия. Поцинкованият възвратен клапан тип S се възползва от тази дълготрайна защита, особено когато се монтира на открито или в неотопляеми сгради. Въпреки това, цинковото покритие има температурни ограничения. Продължителното излагане на температура над 200°C (392°F) ще повреди покритието, а над 250°C цинкът започва да се отлепва от стоманата. Това означава, че вашият галванизиран възвратен клапан тип S работи най-добре в системи, работещи с хладни до топли течности, а не пара или високотемпературно хидравлично масло.
Спецификации за налягане и поток
Типичният хидравличен поцинкован възвратен клапан тип S може да се справи с работни налягания от 35 до 40 MPa в зависимост от размера на порта. По-малките размери (6 mm до 15 mm) обикновено се оценяват на 40 MPa, докато по-големите размери (20 mm до 30 mm) могат да бъдат ограничени до 35 MPa. Максималният дебит варира от 15 до 300 литра в минута, което обхваща повечето мобилни хидравлични съоръжения и промишлени машини.
Налягането на пукане (минималното налягане, необходимо за отваряне на клапана) е друго важно число. За повечето конструкции тип S това варира от 0 до 0,6 MPa. По-ниското налягане на пукане означава, че вентилът се отваря по-лесно, което намалява загубата на енергия във вашата система. Твърде ниската настройка обаче може да доведе до трептене на клапана, когато потокът варира. Вашият галванизиран възвратен клапан тип S трябва да съответства на минималното работно налягане на вашата система, за да избегнете този проблем.
Съпротивлението на потока в конструкцията тип S е по-високо от въртящия се възвратен клапан, тъй като течността трябва да избутва буталото право нагоре срещу напрежението на пружината. Това създава спад на налягането, подобен на това, което бихте видели в сферичен вентил. За приложения с висок дебит, където падането на налягането има голямо значение, може да искате да изчислите дали тип S е правилният избор или проверката на люлеенето ще работи по-добре.
Температурни съображения за галванизирани вентили
Температурният диапазон за поцинкован възвратен клапан Тип S обикновено варира от -20°C до 80°C за течността вътре. Температурата на околната среда трябва да е между -20°C и 50°C. Тези ограничения идват както от цинковото покритие, така и от уплътнителните материали, използвани вътре във вентила.
Когато температурите непрекъснато се повишават над 200°C, цинковото покритие започва да се разпада. Кратките експозиции до 350°C може да не доведат до незабавна повреда, но многократното циклиране при високи температури определено ще съкрати живота на вентила. Ако вашата система работи редовно с гореща вода над 180°F, вероятно трябва да потърсите опции от неръждаема стомана вместо галванизиран възвратен клапан тип S.
Ниските температури обикновено са по-малко проблематични за самото поцинковано покритие, но трябва да внимавате за образуване на лед във водните системи. Тялото на клапана може да се спука, ако водата вътре замръзне и се разшири. Правилното зазимяване или използването на гликолови смеси помага за предотвратяване на този проблем в сезонните системи.
Където поцинкованият възвратен клапан тип S работи най-добре
Противопожарните системи са основно приложение за поцинковани възвратни клапани. Сертификатите UL и FM, необходими за противопожарните възвратни клапани, често определят конструкция от поцинкован чугун или сферографитен чугун. Конструкцията тип S в тези системи предотвратява обратния поток от противопожарни спринклерни щрангове и гарантира, че водата винаги е налична, когато е необходима. Поцинкованото покритие осигурява десетилетия защита дори във влажни вентилни помещения или външни инсталации.
Напоителните системи също се възползват от инсталации с поцинковани възвратни клапани тип S. Всички селскостопански помпени станции, водни системи за голф игрища и общински напоителни мрежи използват възвратни клапани, за да поддържат зареждането на помпените линии и да предотвратяват обратния поток. Цинковото покритие се справя с излагането на торове и минерали във водата за напояване по-добре от чистата стомана, макар и не толкова добре, колкото неръждаемата стомана.
Мобилното хидравлично оборудване като багери, кранове и селскостопански машини обикновено използва хидравлична версия за високо налягане на галванизиран възвратен клапан тип S. Тези клапани предпазват хидравличните помпи и двигатели от скокове на налягането, когато машината се изключи или когато товарите се изместят внезапно. Компактният дизайн се вписва в тесни пространства, а поцинкованото покритие е устойчиво на ръжда от излагане на дъжд и кал на работните площадки.
Градските водоразпределителни системи понякога използват по-големи поцинковани въртящи се възвратни клапани (които може да се наричат Тип S от някои производители) в помпените станции и границите на зоните на налягане. Тези инсталации предотвратяват обратния поток на водата през помпите, когато те се изключат, защитавайки оборудването и поддържайки подходящи зони на налягане в разпределителната мрежа.
Най-добри практики за инсталиране
Правилното инсталиране на галванизиран възвратен клапан тип S започва с потвърждаване на посоката на потока. Всеки възвратен клапан има стрелка, отлята или щампована върху тялото, показваща в каква посока трябва да тече течността. Инсталирането му наобратно означава, че вентилът остава затворен през цялото време, блокирайки напълно вашата система.
Вентилът може да бъде монтиран във всякаква ориентация (хоризонтална, вертикална или под ъгъл), но вертикалната инсталация с възходящ поток често се предпочита за конструкцията тип S, тъй като гравитацията помага на седлото на буталото правилно при затваряне. При хоризонтални линии се уверете, че има подходяща опора от двете страни на вентила, за да предотвратите прехвърлянето на напрежението в тръбата върху тялото на вентила.
Резбовите връзки се нуждаят от подходящ уплътнител, но избягвайте попадането на лента или смес във вътрешността на клапана, където може да попречи на движещите се части. За инсталации на поцинковани възвратни клапани с резба тип S, използвайте PTFE лента или тръбопровод, съвместим с вашата течност. Не затягайте прекалено резбовите връзки, защото това може да спука корпуса на клапана, особено при конструкция от чугун.
Фланцовите връзки изискват равномерен въртящ момент на болтовете, следващ звездообразен модел, за да се гарантира правилното поставяне на уплътнението. Поцинкованото покритие на повърхностите на фланците трябва да е достатъчно гладко за уплътняване на уплътнението, но грубото поцинковане може да изисква леко шлайфане преди монтажа. Проверете съвместимостта на материала на уплътнението както с течността, така и с работната температура на вашия галванизиран възвратен клапан тип S.
Изисквания за поддръжка
Редовната проверка поддържа вашия поцинкован възвратен клапан Тип S надежден. През първите шест месеца след инсталирането ежемесечните проверки помагат да се открият рано всякакви проблеми с инсталирането. След това тримесечните проверки обикновено са достатъчни за повечето приложения. По време на проверките потърсете признаци на изтичане около тялото на клапана, необичайни шумове по време на работа или промени в системното налягане, които могат да показват проблеми с клапана.
Вътрешните части на галванизиран възвратен клапан тип S могат да се замърсят с отломки от тръбопроводната система. Инсталирането на цедка или филтър преди (препоръчва се 15-микронна филтрация за хидравлични приложения) предотвратява блокирането на буталото или събирането на твърди частици под леглото на клапана. Това просто допълнение може значително да удължи живота на клапана и да намали нуждата от поддръжка.
Ако забележите воден удар или силни звуци при затваряне, вентилът може да е прекалено голям за вашия дебит или налягането на пукане може да е зададено твърде ниско. Регулирането на предварителното натоварване на пружината (ако конструкцията на вашия клапан го позволява) или замяната на клапана с различен размер може да реши тези проблеми. Продължителното изтичане покрай леглото на клапана обикновено означава, че по уплътняващата повърхност са заседнали остатъци или седлото е износено и се нуждае от подмяна.
Външното галванизирано покритие изисква минимална поддръжка, но ако видите образуване на бяла ръжда (петно от мокро съхранение) на повърхността, избършете го и оставете вентила да изсъхне напълно. Този бял корозионен продукт е цинков оксид и макар да изглежда зле, всъщност защитава стоманата отдолу. Истинската корозия до основния метал се появява като червена или кафява ръжда и показва, че цинковото покритие на това място се е повредило.
Сравняване на опциите за материали
Когато избирате между галванизиран възвратен клапан тип S и други материали, цената и устойчивостта на корозия са основните фактори. Поцинкованата стомана е по средата: струва около 40% по-малко от неръждаемата стомана, но осигурява много по-добра защита от корозия от чистата въглеродна стомана или чугун.
Възвратните клапани от неръждаема стомана (обикновено клас 316 или 304) предлагат най-добра устойчивост на корозия, особено в солена вода или химическа среда. Те издържат на по-високи температури без увреждане на покритието и издържат по-дълго при тежки условия. Въпреки това, неръждаемата стомана струва 2,5 до 5 пъти повече от галванизиран възвратен клапан Тип S. За бюджетни проекти в сладководни или меки промишлени условия, поцинкованата опция има по-голям финансов смисъл.
Бронзовите възвратни клапани работят добре в жилищни водопроводни инсталации и там, където са необходими по-високи температури, но те са ограничени до по-ниски налягания от галванизирания възвратен клапан Тип S. Капацитетът от 450 бара на хидравличния дизайн Тип S далеч надхвърля това, което може да издържи бронзът. Бронзът също струва повече на клапан, макар и не толкова, колкото неръждаемата стомана.
Възвратните клапани от гола стомана или чугун струват по-малко предварително, но изискват боядисване или друга защита в корозивни среди. Разходите за поддръжка и по-краткият експлоатационен живот обикновено компенсират всички първоначални спестявания. Галванизираният възвратен клапан тип S осигурява по-добра дългосрочна стойност в повечето ситуации, когато не се изисква изключителна устойчивост на корозия.
Често срещани проблеми и решения
Трептене или трептене се случва, когато вентилът бързо се отваря и затваря поради колебания на налягането близо до прага на налягането на пукане. Този проблем често възниква, когато поцинкован възвратен клапан тип S е с големи размери за действителния дебит. Решението е или инсталиране на по-малък вентил, или увеличаване на настройката на налягането на напукване, ако конструкцията на вашия клапан позволява регулиране. В някои случаи добавянето на малък отвор или ограничаване на потока надолу по веригата може да стабилизира модела на потока.
Хидроударът се проявява като силен удар, когато клапанът се затвори внезапно. Дизайнът на буталото тип S обикновено се справя с това по-добре от проверките на люлеенето, тъй като затварянето с пружина става бързо и гладко. Ако все още възникне воден удар, може да се нуждаете от различен клапан с по-бавни характеристики на затваряне или добавяне на предпазител от воден удар в системата. Правилната опора на тръбата също помага за минимизиране на шума и напрежението от скокове на налягането.
Течът покрай леглото на клапана позволява обратен поток, което проваля цялата цел на наличието на възвратен клапан. Малки количества изтичане (под 0,25 cm³/min или около 5 капки на минута) попадат в приемливите спецификации за повечето дизайни на галванизирани възвратни клапани тип S. Прекомерното изтичане обикновено означава, че в седалката са се натрупали остатъци, уплътнителните повърхности са се износили или пружината е отслабнала. Почистването или подмяната на вътрешни компоненти коригира повечето проблеми с течове.
Външен теч около тялото или връзките показва повреда на уплътнението или напукан корпус. Затягането на болтовете може да спре незначително плачене, но ако течът продължава, ще трябва да разглобите клапана, да проверите уплътнителните повърхности и да смените уплътненията. Пукнатини в тялото на клапана изискват пълна подмяна на клапана, тъй като структурната цялост е нарушена.
Пазарни опции и доставчици
Няколко големи производители произвеждат конструкции на галванизирани възвратни клапани тип S за различни пазари. Bosch Rexroth, Parker Hannifin и PONAR Wadowice предлагат прецизни хидравлични версии с възможности за високо налягане и компактни размери, необходими за мобилно оборудване и индустриални машини. Тези компании предоставят подробни технически данни и могат да помогнат с правилния избор на клапан за взискателни хидравлични приложения.
За водопроводни и водопроводни приложения компании като Watts (включително тяхната марка Ames), Mueller и различни китайски производители (FCV, Dervos, Neway) произвеждат галванизирани възвратни клапани, които могат да бъдат обозначени като тип S или подобни серийни кодове. Тези вентили обикновено отговарят на стандартите ANSI/AWWA за водоснабдяване и се доставят с подходящи сертификати за противопожарна защита или използване на питейна вода, когато е необходимо.
Ценообразуването варира значително в зависимост от размера, степента на налягане и сертификатите. Малките хидравлични поцинковани възвратни клапани тип S (6 mm до 15 mm портове) може да струват под $100, докато сертифицираните модели за противопожарна служба с 4-инчов размер вървят около $800 до $900. Големите 12-инчови устройства с фланец могат да надхвърлят $5000, особено с UL или FM списъци. Разходите за сертифициране и изискванията за изпитване увеличават значително цената в сравнение с несертифицираните промишлени вентили.
Когато се снабдявате с галванизиран възвратен клапан тип S, помислете дали имате нужда от дистрибутор с местен инвентар за бърза доставка или можете да поръчате директно от производителите за по-добра цена за по-големи количества. Качеството на техническата поддръжка също има значение, особено за хидравлични приложения, където правилният избор влияе върху производителността на системата и защитата на оборудването.
Направете правилния избор
Изборът на галванизиран възвратен клапан тип S има смисъл, когато се нуждаете от добра защита от корозия на разумна цена в системи, работещи под 200°C с умерено излагане на химикали. Способността за високо налягане на хидравличния тип S дизайн е подходяща за мобилно оборудване и промишлени машини, където пространството е ограничено и пиковете на налягането са често срещани. За водни системи, поцинкованото покритие осигурява десетилетия експлоатация в приложения от напояване до противопожарна защита.
Поцинкованият възвратен клапан тип S обаче не винаги е най-добрият вариант. Високотемпературните системи над 180°F при продължителна работа трябва да използват неръждаема стомана. Приложенията със солена вода или силно корозивни химикали също се възползват от надграждане до неръждаема стомана въпреки по-високата цена. Тръбите с много големи размери (над 12 инча) могат да работят по-добре с въртящи се проверки с епоксидно покритие или от неръждаема стомана, отколкото с галванизирани конструкции тип S.
Ключовите фактори при вашето решение трябва да бъдат работно налягане, температурен диапазон, съвместимост на течности и излагане на околната среда. Съпоставете спецификациите на вентила с вашите действителни системни изисквания, вместо да прекалявате със спецификациите за условия, които няма да възникнат. Правилно избраният поцинкован възвратен клапан тип S ще осигури години на надеждна работа с минимална поддръжка, защитавайки вашите помпи и оборудване, като същевременно поддържа вашия проект в рамките на бюджета.
Разбирането какво означава тип S във вашия конкретен контекст (хидравлично бутало срещу проверка на въртенето на тръбопровода) помага да сте сигурни, че ще получите правилния клапан за вашето приложение. Когато се съмнявате, консултирайте се с производителя или квалифициран дистрибутор, който може да прегледа системните параметри и да препоръча подходящата конфигурация на вентила. Отделянето на време, за да направите правилния избор сега, предотвратява скъпи грешки и прекъсвания по-късно.
