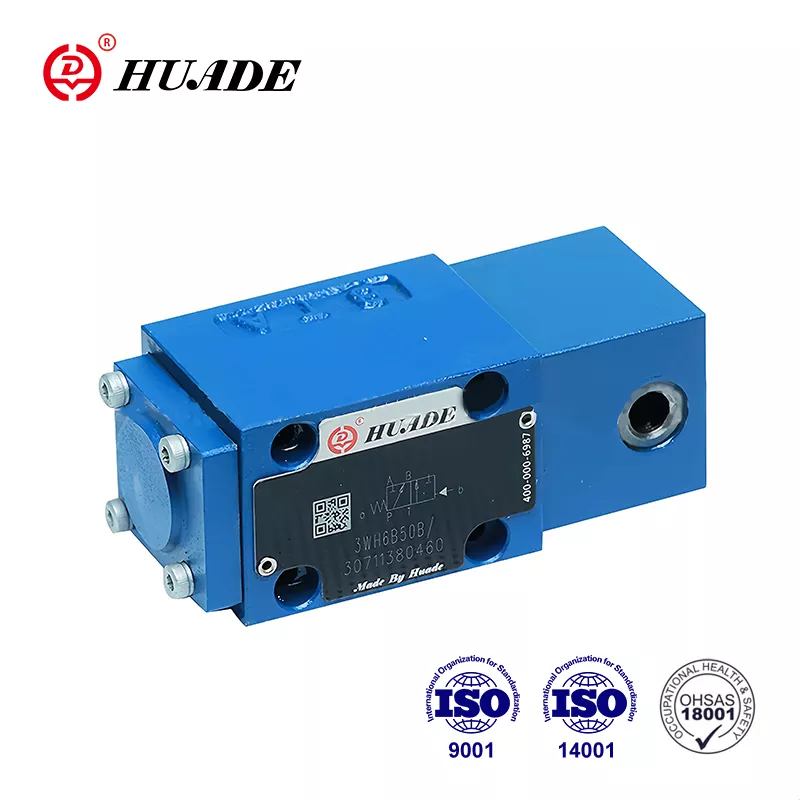

Като водещ производител в китайската хидравлична индустрия, Huade Hydraulic има два дългосрочни опита в сътрудничество с Rexroth. Huade® управляващ вентил тип WH е с по-напреднала технология и по-издръжлив от подобните продукти в тази линия. Huade работи с повече от 750 броя усъвършенствано производствено оборудване, внесено от цял свят, за да гарантира високото качество на хидравличните продукти. Той е с по-напреднала технология и е по-издръжлив от подобни продукти в тази линия. Фабриката отговаря на международните стандарти, а именно ISO9001, ISO14001 и OH SAS18001. Серията насочващи клапани, произведени от Huade Hydraulic, се използват широко в морската хидравлична система. Huade притежава огромна група клиенти в морската индустрия.
|
Размер |
6 |
10 |
|
|
Максимално работно налягане |
Портове A, B, P (MPa) |
до 31.5 |
|
|
Порт T (MPa) |
до 16 |
||
|
Със символи A и B порт T трябва да се използва като порт за изтичане |
|||
|
Максимален дебит (л/мин) |
до 60 |
до 120 |
|
|
Работещ за поток |
Символ Q6% от номиналната площ на напречното сечение |
||
|
Символ W, 3% от номиналната площ на напречното сечение |
|||
|
течност |
Минерално масло или фосфатен естер |
||
|
Температурен диапазон на флуида под налягане (℃) |
-20～+80 |
||
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
||
|
Тегло (кг) |
1 работен цилиндър |
прибл.2 |
прибл.3,5 |
|
2 работни цилиндъра |
прибл.2.2 |
прибл.4,5 |
|
|
Парцел налягане (MPa) |
мин |
0,6 до 1> налягане в резервоара |
0.5 |
|
макс |
20 |
6 |
|
Характеристики:
▶ Насочващ клапан с директно управление
▶ Двупозиционен клапан с ограничение на хода по избор
▶ Монтаж на подложка
▶ Схема за монтаж според Din 24 340 форма A, ISO 4401 и CETOP - RP 121H
Приложение:
Вентилите WH са насочващи макарни вентили с хидравлично управление. Използват се за контрол на спиране, стартиране и посока на потока
Насочващите вентили се състоят основно от корпус (1), един или два работни елемента (2) (хидравлично, пневматично задвижван цилиндър), управляваща макара (3), както и една или две възвратни пружини (4).
В покой управляващата макара (3) се поддържа в централно или изходно положение от възвратните пружини (3) (с изключение на импулсния клапан).
Управляващата макара (3) се натиска в желаната позиция за превключване от работните елементи.
С фиксатор тип ..OF/.
Насочващите клапани с хидравлично или пневматично управление също се предлагат като 2-позиционни клапани с ограничител (5). Когато се използват работни елементи с фиксатор, всяка позиция на превключване може да бъде заключена.
Без възвратна пружина, без фиксатор тип..O/.
При използване на работни елементи без възвратна пружина и без фиксатор няма определено положение на превключване в покой.
Структурна схема
Дросел на патрона
Използването на патронен дросел тогава е необходимо, когато по време на процедурите по превключване при дадените работни условия възникнат потоци, които надхвърлят границите на производителност на вентила.
Включва се в P-канала на насочващия вентил.
