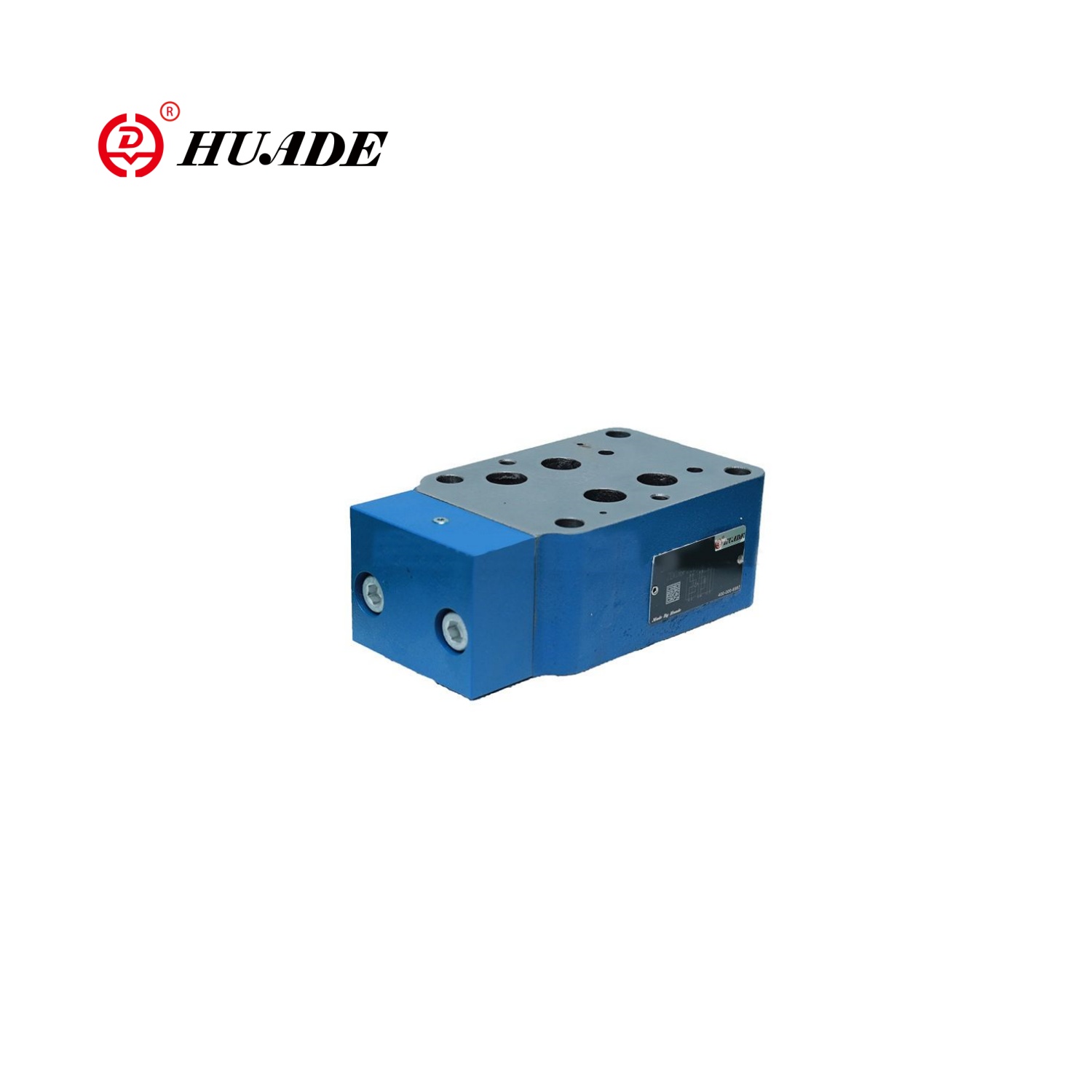

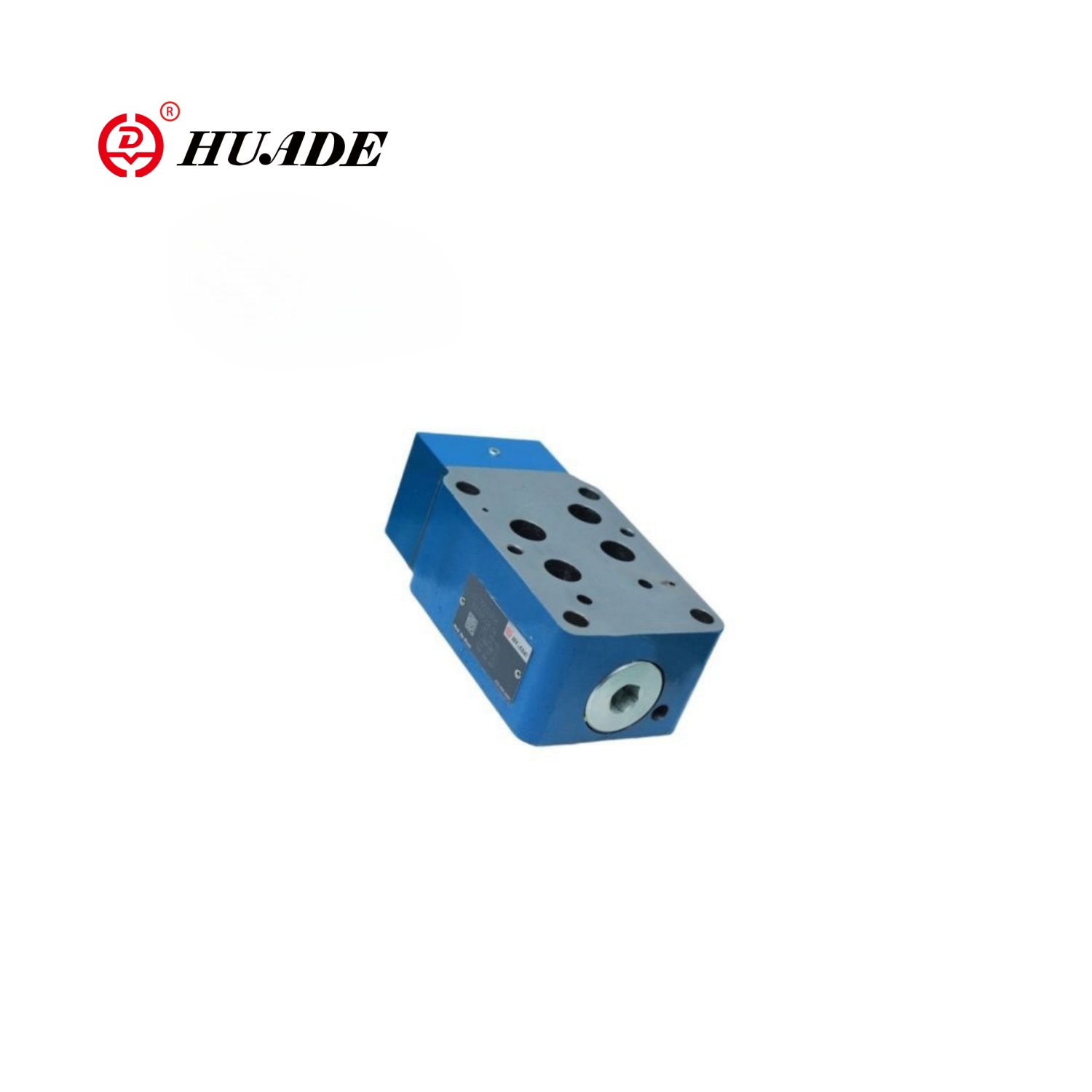

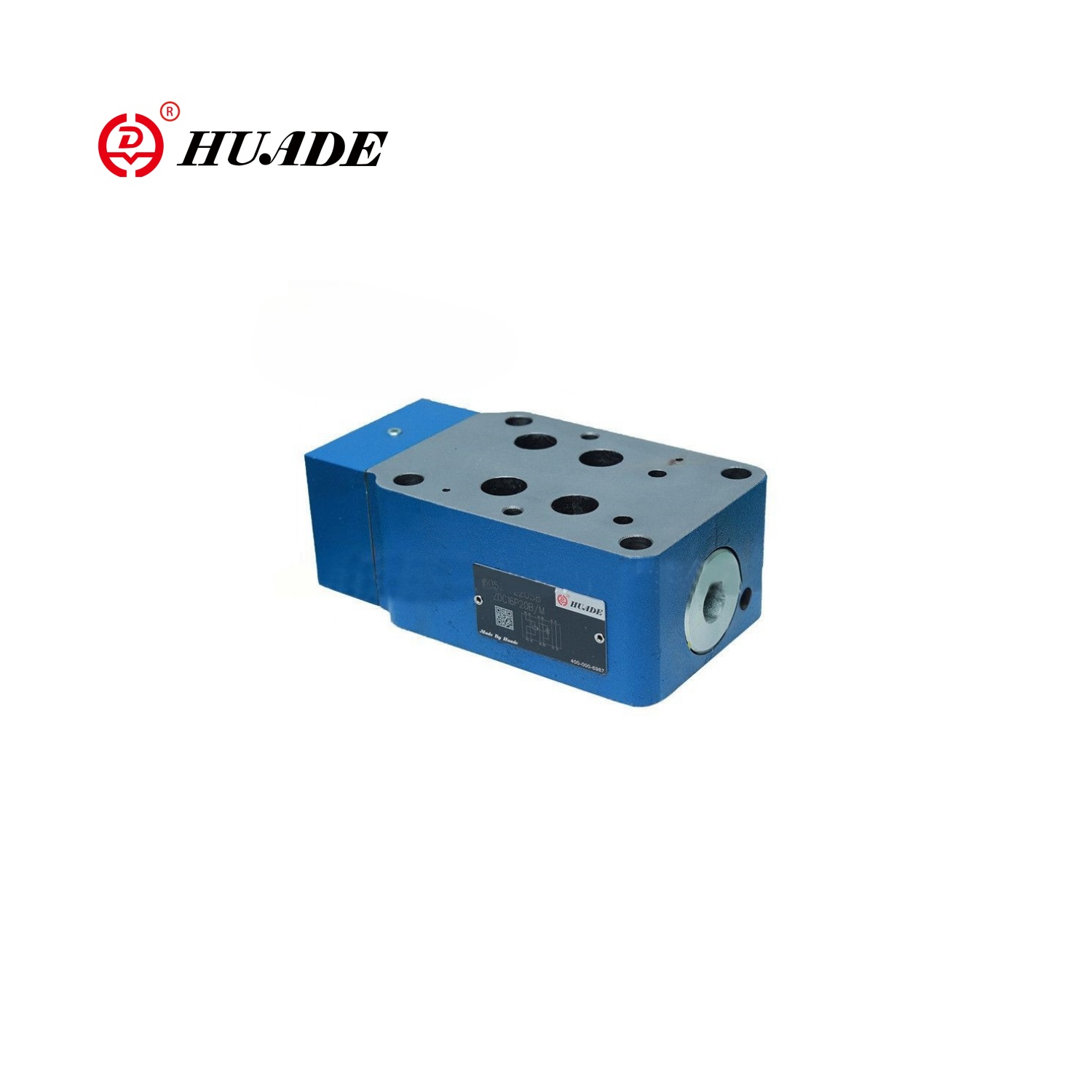

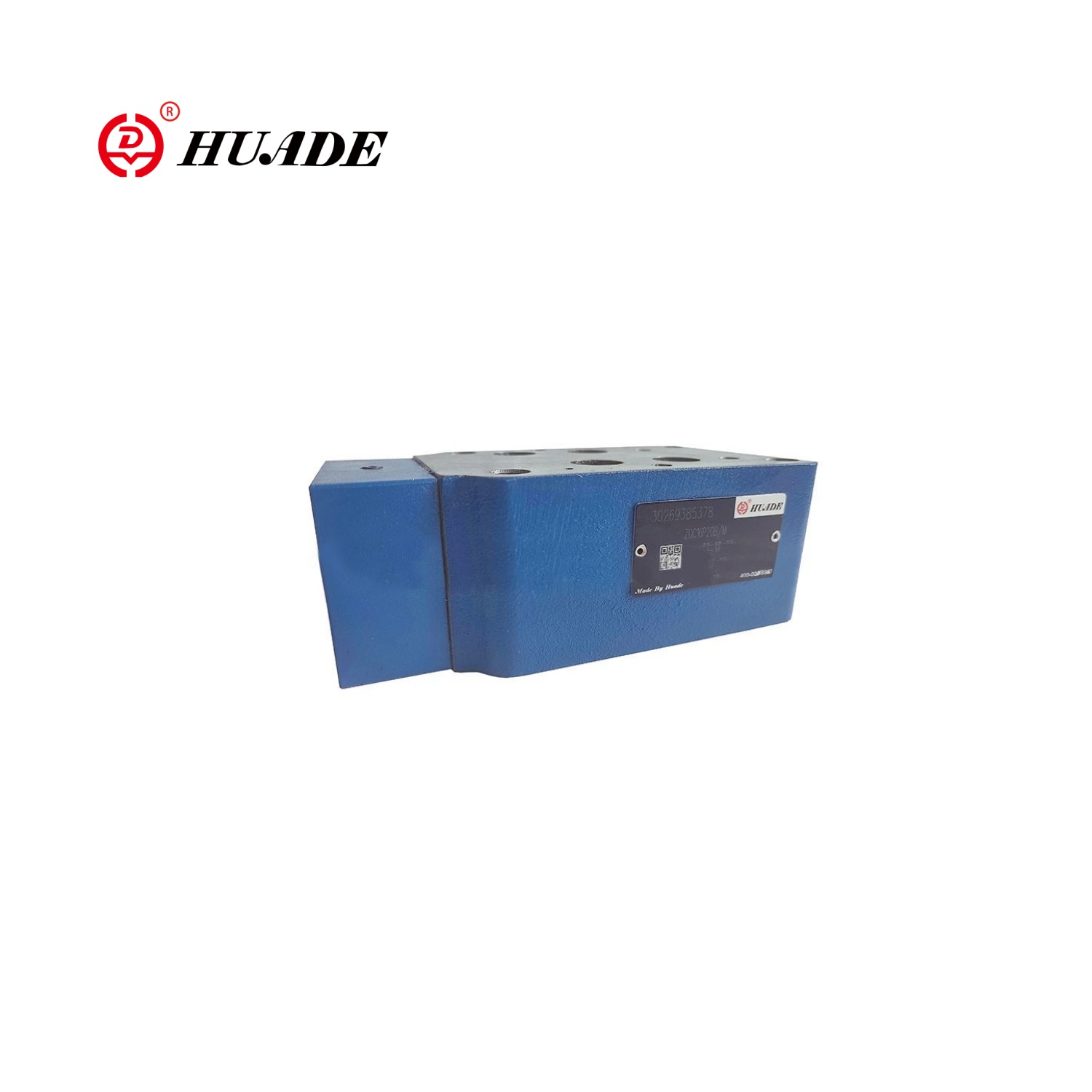

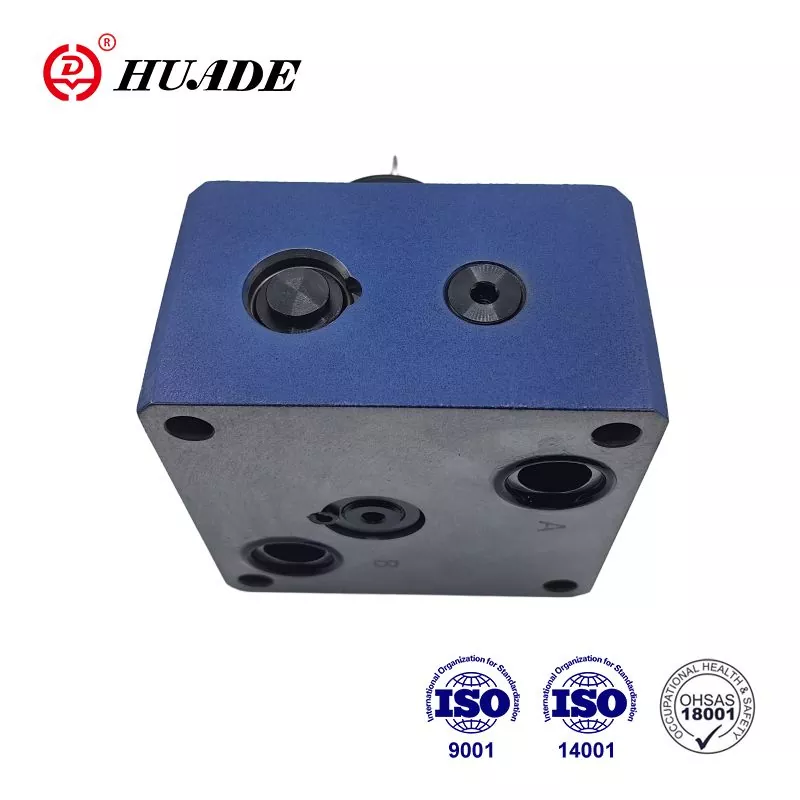

Компенсатор на налягане на метър ZDC

Принципът на работа на Valve ZDC се основава на механизма на дроселиране и компенсация на налягането. Компенсаторът на налягане на измерване ZDC обикновено се използва заедно с пропорционален насочен клапан WRZ за регулиране на потока чрез контролиране на отвора на портокала на дросела, като същевременно се използва компенсаторът на налягането, за да поддържа разликата в налягането преди и след постоянното състояние на дросела, като по този начин постига компенсация на натоварването. Това прави скоростта на задвижването, незасегната от промените в натоварването, подобряване на стабилността и точността на управление на системата.

Параметър на продукта на компенсатора на налягането на метър ZDC

Характеристика на продукта и прилагане на компенсатор на налягане на метри ZDC

Характеристики:

▶ Компенсация на натоварване в порт P до A или P до B чрез вграден транспортен клапан

▶ двупосочна версия "P '

▶ 3-посочна версия "P T" (NS10-25)

▶ Контрол на потока при работа заедно с пропорционален насочен клапан

Приложение:

Компенсаторът на налягане на измерване ZDC се използва широко в металургичните машини, металургичните машини, металургичните машини.

Функция и секция на компенсатор на налягане в налягането ZDC

Компенсаторът на налягането на метър ZDC ZDC са директни компенсатори на налягане на измервателния метър от 2 или 3-посочен дизайн.

Те се използват за компенсацията на натоварването като компенсатор на налягане в метрика в канал P.

Тези клапани основно се състоят от корпуса (1), контролната макара (2), пружината на компресия (3) с пружинна шайба (4) и капака (5) с интегриран клапан на совалката (6).

Компресионната пружина (3) държи контролната макара (2) в отворено положение от P1 до P, когато диференциалният налягане P1 до A1 или P1 до B1 е по -малък от 1,0 MPa.

Ако разликата в налягането надвишава 1.O MPa, тогава контролната макара (2) се премества вляво, докато диференциалът на налягането се възстанови.

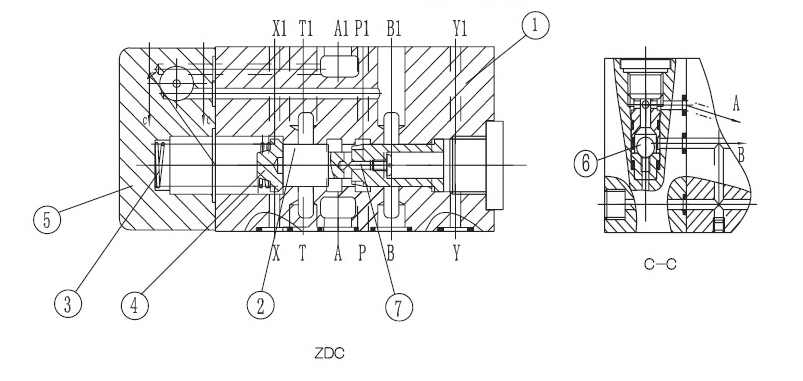

Структура на Компенсатор на налягане на метър ZDC

Символи на компенсатор на налягане на метър ZDC
