Когато работите с хидравлични системи, контролирането на посоката на флуидния поток е от съществено значение за безопасността и ефективността. Възвратният клапан RVP-20 е монтиран на пластина хидравличен компонент, предназначен да позволява течността да тече в една посока, като същевременно предотвратява обратния поток. Това ръководство обяснява какво прави RVP-20 ценен за хидравлични приложения и как работи в реални ситуации.

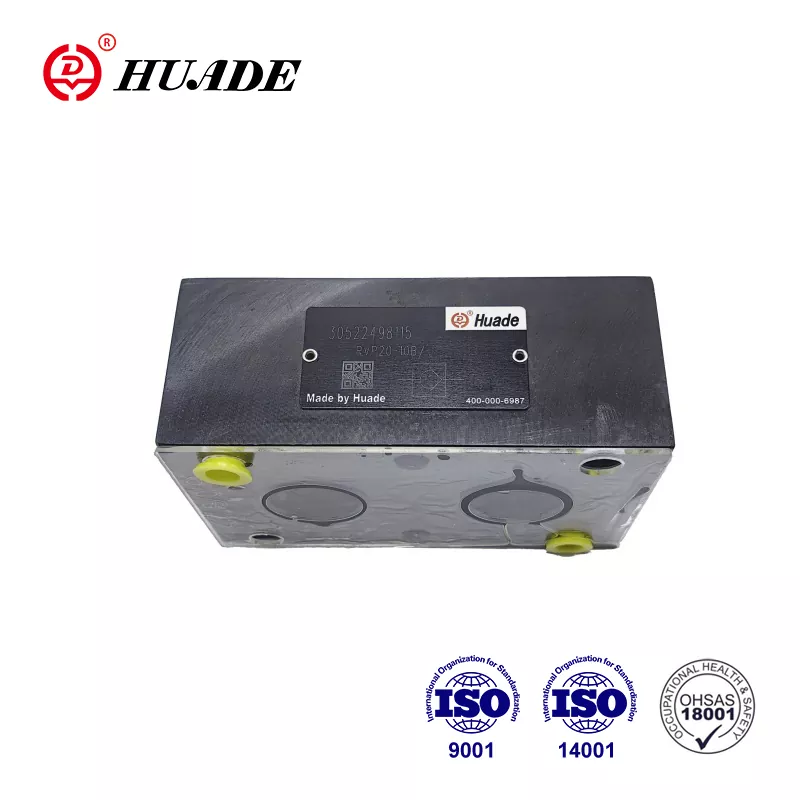

Какво представлява възвратният клапан RVP-20?
Възвратният клапан RVP-20 е пружинен клапан, произведен от HYDAC, немска компания, специализирана в хидравлични решения. Този клапан използва конусообразна конструкция на тарелка, която създава уплътнение без течове, когато течността се опитва да тече назад. „20“ в името му показва, че е оразмерен за приложения със среден поток, еквивалентен на 1-инчова тръбна връзка в серията -16.
Вентилът позволява свободен поток от порт B към порт A, като същевременно блокира напълно обратния поток. Когато налягането на флуида преодолее силата на пружината (обикновено 0,5 бара), конусът се движи назад и позволява на флуида да премине. Когато налягането падне или се обърне, пружината бързо избутва конуса обратно към неговото гнездо, спирайки всяко движение назад. Това просто механично действие се случва без електрическо захранване или външно управление.
Възвратният клапан RVP-20 тежи приблизително 3,3 kg и се отличава с компактен дизайн за монтаж на плоча, който пасва директно върху блоковете на клапаните. Този стил на монтаж спестява място в сравнение с вградените вентили и прави монтажа по-прост в сложни хидравлични вериги.
Технически спецификации и производителност
Възвратният клапан RVP-20 поддържа максимално работно налягане до 350 бара (5000 psi) и тече до 350 литра в минута (150 gpm). Тези спецификации го правят подходящ за средно тежки хидравлични системи, намиращи се в строително оборудване и индустриални машини. Клапанът поддържа своята производителност в температурен диапазон от -20°C до +80°C, покривайки повечето работни среди.
Налягането на напукване за стандартния възвратен клапан RVP-20 е 0,5 бара, което означава, че течността се нуждае само от минимално налягане, за да отвори клапана за преден поток. Предлагат се персонализирани версии с 1 бар или по-високо налягане на напукване, когато приложенията изискват по-голяма устойчивост на отваряне. Падът на налягането през вентила се увеличава с дебита - при 200 литра в минута очаквайте около 2 бара загуба на налягане, докато при максимален дебит от 350 литра в минута спадът на налягането може да достигне 4 до 8 бара.
Тялото на вентила се състои от фосфатирана стомана с опции за цинково покритие, докато конусът и седалката са изработени от закалена и шлайфана стомана за издръжливост. FKM уплътненията осигуряват химическа устойчивост и работят с хидравлични течности с минерално масло с вискозитет между 2,8 и 800 mm²/s. Дизайнът следва стандартите DIN ISO 1219 и е тестван с минерални масла, отговарящи на спецификациите DIN 51524.
Как работи възвратният клапан RVP-20
Разбирането на работата на възвратния клапан RVP-20 помага да се обясни защо е ефективен в хидравличните системи. Клапанът съдържа конус с пружина, който се намира срещу прецизно обработена седалка. В затворено положение пружината държи този конус плътно към седалката, създавайки уплътнение метал към метал, което предотвратява преминаването на течност назад.
Когато течността навлезе от порт B с достатъчно налягане, тя се притиска към повърхността на конуса. След като налягането надхвърли силата на пружината, конусът се измества назад, отваряйки път за течността да тече към порт А. Конусът остава отворен, докато продължава натиска напред. По време на това отворено състояние възвратният клапан RVP-20 създава относително ниско съпротивление, което позволява ефективно движение на флуида през системата.
Ако налягането се изравни или обърне, пружината незабавно избутва конуса обратно в затвореното му положение. Това бързо затваряне предотвратява обратния поток и предпазва компонентите нагоре по веригата от скокове на налягането или обратно въртене. Конусообразният дизайн гарантира правилното поставяне на клапаните всеки път, без да е необходимо регулиране или поддръжка на затварящия механизъм.

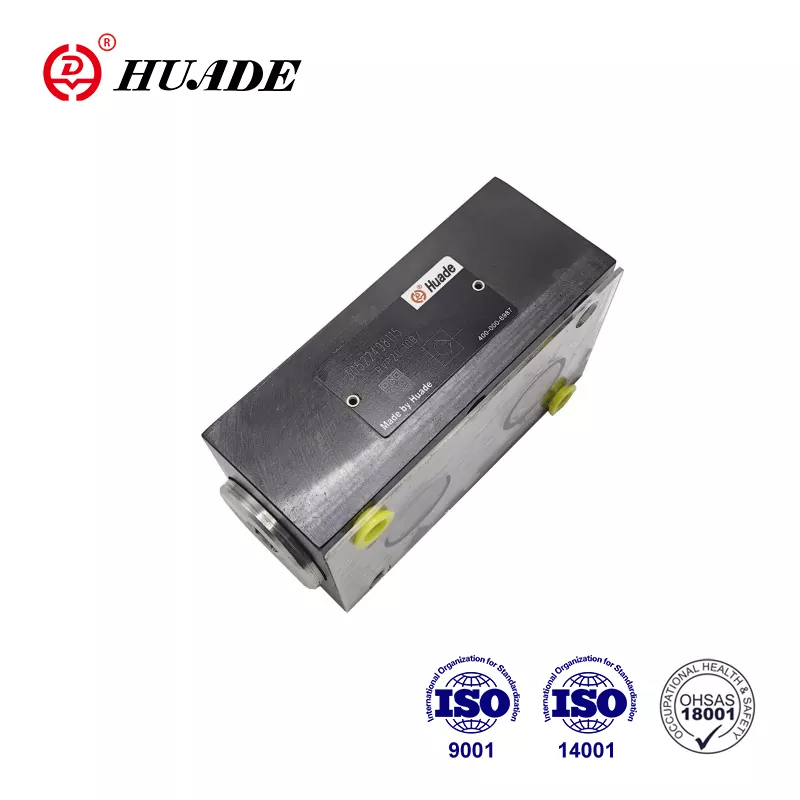

Монтажни размери и монтаж
Възвратният клапан RVP-20 използва стандартизиран модел за монтаж на плоча, който пасва на конфигурации на портове SAE, BSPP и NPTF. Монтажната повърхност е с ширина 76,5 mm с портове, разположени на 60 mm един от друг. Общата дължина на вентила е 133 мм, с височина на основата 127 мм. Тези компактни размери позволяват на възвратния клапан RVP-20 да се побере в тесни пространства в хидравличните колектори.
Монтажът изисква болтове M10, затегнати до 20-30 Nm. Монтажната повърхност трябва да има грапавост от 0,8 μm или по-гладка, за да се осигури правилно уплътняване. Вентилът може да се монтира във всяка ориентация, без да се засяга производителността, което дава на дизайнерите гъвкавост при създаване на хидравлични вериги. Резбите на порта се простират на дълбочина 16 mm, а дебелината на фланеца е 19 mm.
Когато инсталирате възвратния клапан RVP-20, проверете дали посоката на потока съвпада с маркировката със стрелка върху тялото на клапана. Порт B трябва да се свърже към източника на налягане, докато порт A се свързва към защитената верига. Използването на правилната степен на болта (10,9 или по-висока) предотвратява повреда на крепежния елемент при вибрации и циклично изменение на налягането.
Общи приложения за възвратен клапан RVP-20
Мобилните машини представляват основна област на приложение на възвратния клапан RVP-20. Багерите използват тези клапани на изходите на хидравличните помпи, за да поддържат обратното налягане и да предотвратят скокове на налягането, когато движенията на стрелата спрат внезапно. Валяците и уплътнителите се възползват от способността на клапана да изолира хидравличните вериги, подобрявайки безопасността по време на работа на оборудването.
Системите за индустриална автоматизация разчитат на възвратен клапан RVP-20 за заключване на цилиндъра и поддържане на налягането. Машините за леене под налягане използват тези клапани, за да осигурят стабилно налягане на впръскване, което намалява дефектите и времето на престой с 20-30% според полеви доклади. Хидравличните системи на монтажната линия използват клапаните, за да предотвратят нежелано движение, когато веригите са паднали под налягане.
Морските и офшорните приложения се възползват от устойчивите на корозия материали и надеждното уплътнение на възвратния клапан RVP-20. Вентилните задвижки на кораби и петролни платформи използват тези възвратни клапани за насочена изолация. Системите за смазване под високо налягане и хидравличните затягащи приспособления също включват RVP-20, където предотвратяването на обратен поток е критично за целостта на системата.
Вентилът работи най-добре при циклични приложения с ниска до средна честота. За системи с постоянна работа с висока честота, многократното отваряне и затваряне може да ускори износването на конуса и повърхностите на седалката. В такива случаи обмислянето на алтернативни конструкции на клапаните или по-честите интервали на поддръжка става важно.
Поддръжка и експлоатационен живот
Възвратният клапан RVP-20 изисква минимална поддръжка при нормални работни условия. HYDAC оценява средното време до повреда (MTTF_d) на 150 години при идеални условия, въпреки че действителният експлоатационен живот зависи силно от чистотата на течността и работната среда. Годишните инспекции или проверки на всеки 1000 работни часа помагат да се идентифицира износването, преди да възникнат повреди.
Ключовите задачи по поддръжката включват проверка на уплътненията за повреда или влошаване и наблюдение на спада на налягането през клапана. Ако спадът на налягането се увеличи с повече от 10% от базовите измервания, вътрешното износване или замърсяване може да повлияе на работата. Предлагат се комплекти за смяна на уплътнения (номер на част 555094) за периодично обслужване.
Когато обслужвате възвратния клапан RVP-20, изолирайте напълно хидравличната верига и освободете цялото налягане, преди да свалите клапана. След повторно сглобяване извършете тест за теч при 1,5 пъти работното налягане, за да проверите целостта на уплътнението. Поддържането на правилна филтрация на течността (20 μm или по-фина) значително удължава живота на клапана, като предотвратява увреждането на уплътнителните повърхности от абразивни частици.
Поддържането на хидравличната течност чиста и в определения диапазон на вискозитет предотвратява повечето често срещани проблеми с възвратния клапан RVP-20. Замърсяването причинява около 80% от повреди на хидравличните компоненти, така че инвестицията в качествена филтрация и редовен анализ на течността се отплаща чрез удължен живот на компонентите и намалено време на престой.
Сравнение на възвратен клапан RVP-20 с подобни модели
В рамките на серията HYDAC RV/RVP, възвратният клапан RVP-20 се намира между по-малките и по-големите модели. Дръжките RVP-16 протичат до 200 литра в минута и тежат 2,1 kg, което ги прави подходящи за по-леки приложения. RVP-25 увеличава капацитета до 550 литра в минута, но тежи 5,8 kg, по-подходящ за тежки индустриални системи. И трите модела споделят едно и също максимално налягане от 350 бара и температурен диапазон.
Други производители предлагат конкурентни продукти с подобни спецификации. Серията S 20 на Bosch Rexroth предоставя интегрирани функции за безопасност и опции за електрически мониторинг, с номинално налягане до 315 бара и капацитет на потока до 450 литра в минута. PV серията на Parker Hannifin набляга на леките композитни материали за аерокосмически приложения, работещи с 350 бара и 300 литра в минута.
Вентилите от серията CSV на Danfoss се отличават с повишена устойчивост на корозия и по-високо налягане (420 бара), подходящи за селскостопанско оборудване. Серията HAWE Hydraulik BC предлага ултракомпактни конструкции за немски производители на машини, с 350 бара налягане и 320 литра в минута поток. Възвратният клапан RVP-20 остава конкурентоспособен чрез своята доказана надеждност, дизайн без течове и лекота на интегриране в съществуващи системи HYDAC.
Закупуване и наличност
Възвратният клапан RVP-20 носи стандартен номер на част 705937 от HYDAC. Закупуването чрез оторизирани дистрибутори гарантира оригинални части и техническа поддръжка. Основните дистрибутори включват ValinOnline и Leader Hydraulics, които съхраняват клапана и свързаните с него комплекти уплътнения. Сроковете за доставка варират според региона, но обикновено варират от незабавна наличност до 2-4 седмици за стандартни конфигурации.
Персонализираните версии на възвратния клапан RVP-20 с различни налягания на напукване или специални уплътнения изискват по-дълги срокове за доставка, обикновено 6-8 седмици. Когато поръчвате персонализирани спецификации, предоставете пълни системни изисквания, включително работно налягане, дебит, тип течност и температурен диапазон. Тази информация помага на инженерите на HYDAC да препоръчат оптималната конфигурация.
Употребявани или обновени възвратни клапани RVP-20 се появяват на вторични пазари като eBay, често на по-ниски цени. Купуването на използвани хидравлични компоненти обаче крие рискове, включително неизвестна сервизна история и потенциално вътрешно износване. Ако ограниченията на разходите налагат обмисляне на използвани клапани, купувайте само от продавачи с проверена репутация и изисквайте документация за изпитване на налягането.
Най-добри практики за интегриране на възвратен клапан RVP-20
Успешното интегриране на възвратния клапан RVP-20 започва с правилния дизайн на системата. Изчислете действителните дебити и падовете на налягането, за да сте сигурни, че вентилът няма да създаде прекомерно съпротивление във веригата. Вентилът работи най-добре, когато потокът остава под 80% от максималния капацитет, осигурявайки резерв за пикове на налягането и температурни промени.
Инсталирайте филтър за обезвъздушаване или обезвъздушаване в системи, където може да възникне увличане на въздух. Задържаният въздух може да попречи на възвратния клапан RVP-20 да се затвори правилно и може да причини кавитационна повреда с течение на времето. Позиционирането на вентила така, че въздушните мехурчета да се издигат и излизат, подобрява производителността и дълголетието.
Когато използвате няколко възвратни клапана RVP-20 в паралелни вериги, осигурете балансирано разпределение на потока. Леките вариации в налягането на напукване между клапаните могат да причинят неравномерно натоварване, намалявайки ефективността на паралелното разположение. Обмислете използването на съвпадащи комплекти от една и съща производствена партида за критични приложения.
Наблюдавайте възвратния клапан RVP-20 по време на първоначалното стартиране и пускане в експлоатация на системата. Внимавайте за необичаен шум, прекомерна топлина или неочаквани показания на налягането, които могат да показват проблеми с монтажа или несъвместими работни условия. Ранното откриване на проблеми предотвратява повреда на клапана и други компоненти на системата.
Разбиране на ограниченията и съображенията
Въпреки че възвратният клапан RVP-20 превъзхожда много приложения, осъзнаването на неговите ограничения предотвратява неправилно приложение. Вентилът не е проектиран за високочестотни цикли, при които конусът се отваря и затваря много пъти в минута. Такава операция ускорява износването и може да причини преждевременна повреда. За високочестотни приложения помислете за пилотно управлявани възвратни клапани или патронни клапани, предназначени за динамично обслужване.
Конструкцията с пружина означава, че възвратният клапан RVP-20 винаги създава известен спад на налягането по време на потока напред. Във вериги, където минималното съпротивление е критично, тази характеристика трябва да вземе предвид оразмеряването на помпата и изчисленията на ефективността на системата. При максимален поток спадът на налягането може да достигне 8 бара, което се превръща в топлина и изразходвана енергия.
Обратният поток не предизвиква изтичане, когато вентилът функционира правилно, но замърсяването или износването могат да компрометират уплътняването. Системи, изискващи абсолютно нулево изтичане за безопасност, може да се нуждаят от резервни клапани или алтернативни технологии за уплътняване. Редовното тестване потвърждава, че обратното уплътнение остава ефективно през целия експлоатационен живот на вентила.
Възвратният клапан RVP-20 осигурява чисто механична работа без обратна връзка за позицията или регулируемост по време на работа. Приложения, изискващи променливо крекинг налягане или дистанционно управление, се нуждаят от различни типове вентили. Разбирането на тези основни характеристики помага да се адаптира вентилът към подходящите приложения.
Заключение
Възвратният клапан RVP-20 служи като надеждно решение за предотвратяване на обратен поток в хидравлични системи, работещи при налягане до 350 bar с дебит до 350 литра в минута. Неговият пружинно натоварен конусен дизайн създава обратно уплътнение без течове, като същевременно поддържа нисък спад на налягането напред. Компактният формат за монтаж на плоча опростява монтажа във вентилни блокове и колектори.
Този клапан намира широко приложение в мобилни машини, индустриална автоматизация и морска хидравлика, където управлението на посоката има значение за безопасността и ефективността. С правилен монтаж, чистота на течността и периодична проверка, възвратният клапан RVP-20 осигурява много години безпроблемна работа. Неговият стандартизиран дизайн и широка наличност го правят практичен избор за нови системи и заместващи приложения.
Когато избирате възвратен клапан за хидравлични приложения, помислете за възвратен клапан RVP-20 за средно натоварени вериги, изискващи надеждно предотвратяване на обратен поток. Съобразете спецификациите на вентила с вашите системни изисквания, следвайте указанията за монтаж и поддържайте правилното състояние на течността за оптимална производителност и дълголетие.
