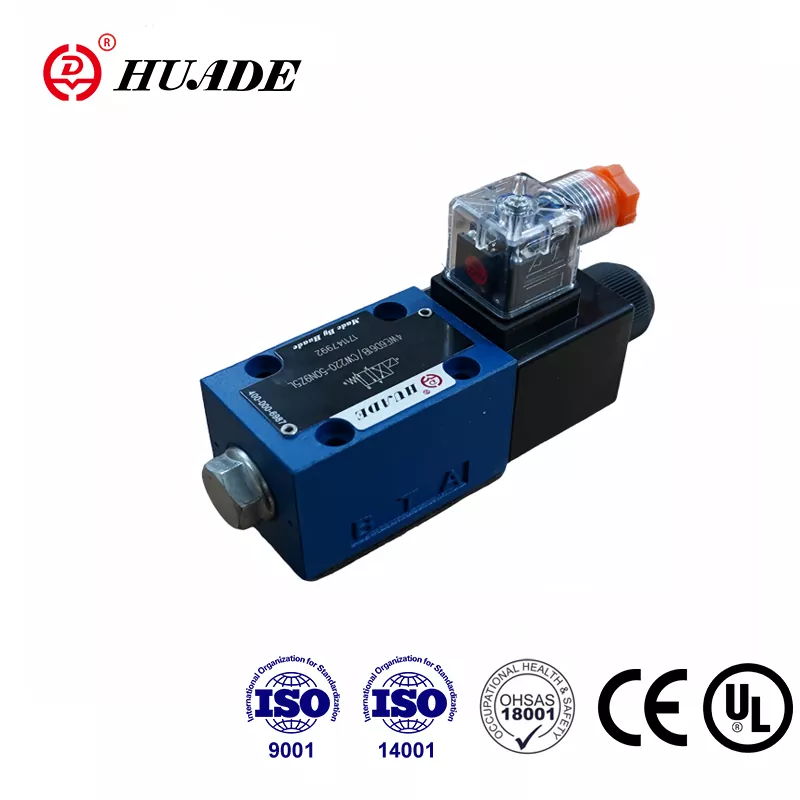

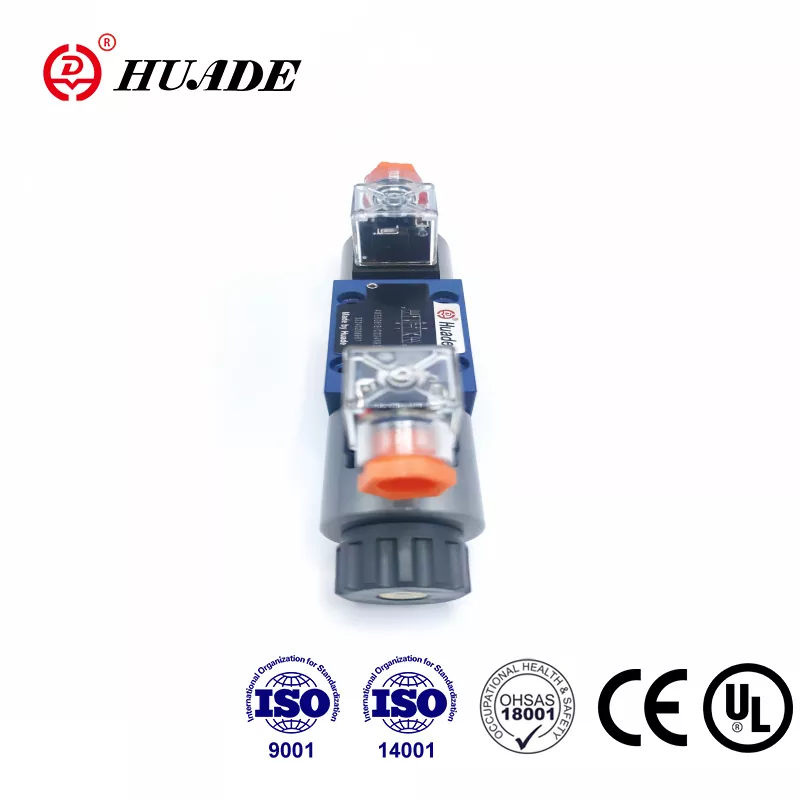

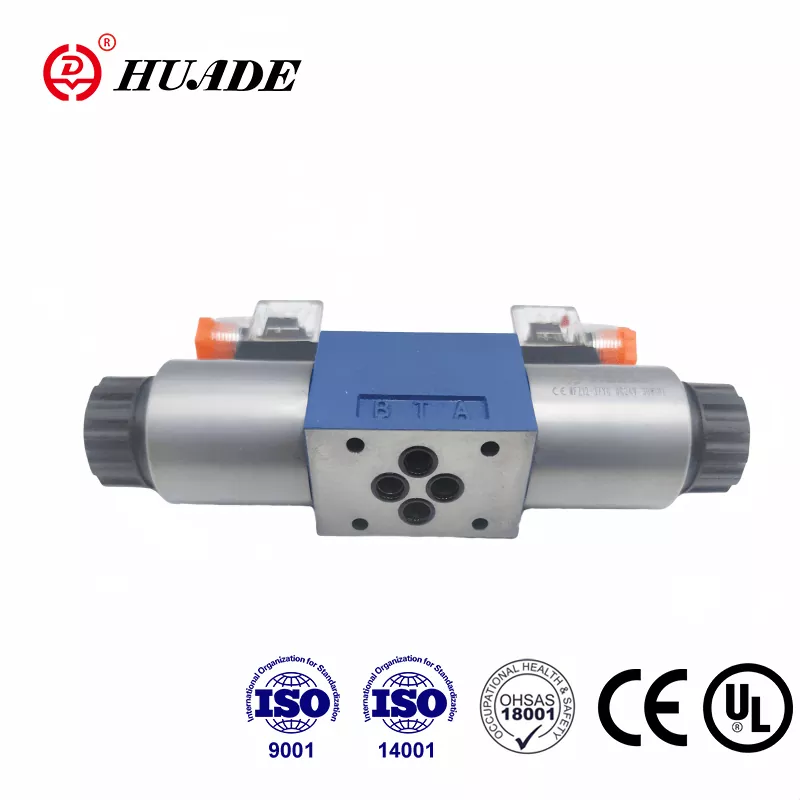

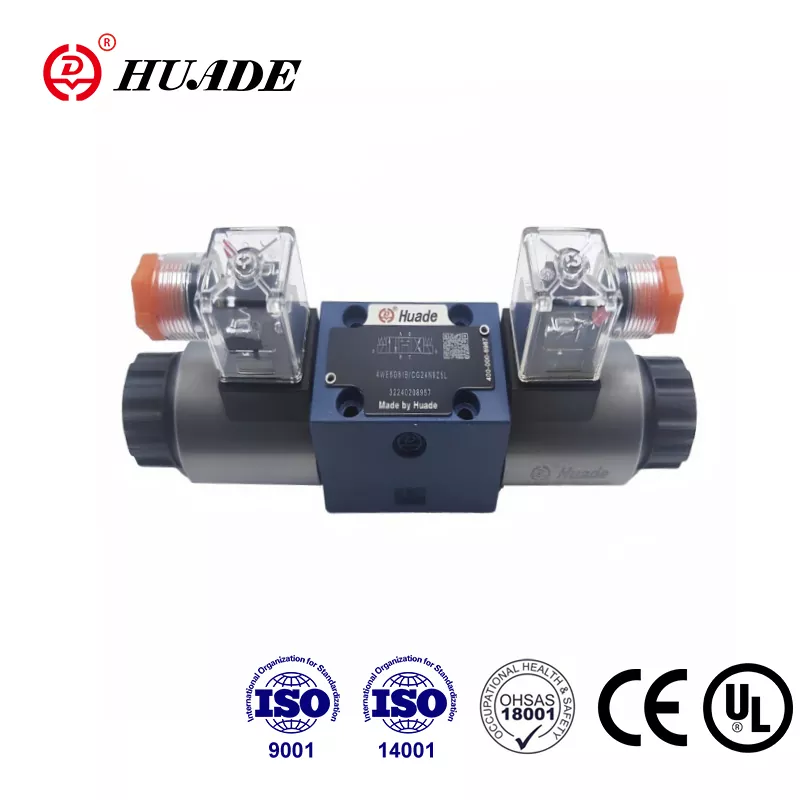

Контролен клапан за насочване 4W 6 y за rexroth

• Характеристики на продукта: Директен соленоиден задействан, мокър щифт DC/AC соленоиди с подвижна намотка, съвместим с Rexroth дизайн
• Спецификации: Max налягане 35MPA, Max поток 80L/min, DC/AC OPTIONS OPTIONS, IP65 защита
• Приложения: Индустриални хидравлични системи, военни приложения, контрол на посоката на течности

Изпратете запитване Изтегляне на PDF

Описание на продукта

Като водещ производител в хидравличната индустрия в Китай, Huade си сътрудничи с Rexroth два пъти от 1979 г. Huade® 4WE 6 Y насочен шпула клапан се използва широко в различни индустриални среди. Той може да замени същия модел, предлаган от Rexroth. Той се продава диво в Китай и в чужди страни. Huade поставя голям стрес върху качеството, за да гарантира, че всеки насочен клапан има превъзходна производителност. Huade разполага с 750 модерно производствено оборудване, внесено от цял свят. Серията на соленоидните насочени клапани е преминала CE сертификат. Фабриката премина ISO9001, ISO14001 и ISO45001. Huade® хидравличните соленоидни клапани се използват широко във военната индустрия и други области в Китай поради стабилни показатели.

Параметър на продукта на режисьорския контролен клапан 4WE 6 Y за Rexroth

Хидравлични
Max.Опериращи портове на налягане A, B, P (MPA)		до 35.0
Порт T (㎫)		21 (-); 16 (～)
		Със символи A и B, порт T трябва да се използва като изтичащ порт Ако работното налягане е над разрешеното налягане на резервоара.
Max.flow (l/min)		80 (-); 60 (～)
Течност под налягане		Минерални масла или фосфатен естер
Диапазон на вискозитет (mm2/s)		2.8 ~ 500
Температурен диапазон на течността на налягане （℃）		-30 ～+80
Степен на замърсяване		Максимална допустима степен на замърсяване на хидравличната течност до NAS 1638 Class9. Ето защо препоръчваме филтър с минимална степен на задържане на β10≥75
Електрически
Тип напрежение		DC	AC 50/60Hz
Налични напрежения (V)		12, 24, 42, 60, 96	42, 110, 120, 230
		110, 180, 205, 220	50/60Hz
Консумация на енергия (W)		30
Задържаща мощност (VA)		-	50
Включване на захранване (VA)		-	220
Мито		непрекъснато
Превключване на времето на IS0 6403	ON (MS)	25 до 45	10 до 20
	Изключено (MS)	10 до 25	15 до 40
Защита на DIN		IP 65
Честота на превключване (цикли/Н)		до 15000	до 7200
С електрически връзки защитният проводник (PE) трябва да бъде свързан според съответните разпоредби

Характеристика на продукта на насочен контролен клапан 4WE 6 Y за Rexroth

Характеристики:

▶ Директна вариант на соленоидна задействана насочена шпионка с висока производителност

▶ Мокрият щифт DC или AC соленоиди с подвижна намотка

▶ Соленоидната намотка може да се завърти през 90 °

▶ Електрически връзки или като индивидуални или централни връзки

▶ Не е необходимо да се отвори камерата за налягане при смяна на бобината

▶ Отменете ръката, незадължително

▶ Модел на пренасяне към DIN 24 340 Форма A, ISO 4401 и Cetop - RP 121H

Приложение:

Посочените клапани от тип 4WE 6 Y са соленоидни управлявани клапани на макара. Те контролират старта, спирането и посоката на течност.

Функции, диаграма на секцията и структурата на контролния клапан на посоката 4WE 6 Y за Rexroth

По същество насочените контролни клапани 4WE 6 се състоят от корпус (1), един или два соленоида (2), контролната макара (3) и един или два връщащи пружини (4). В де-енергизираното състояние контролната макара (3) се държи в неутрална или начална позиция с помощта на връщащи пружини (4) (с изключение на импулсни шпули). Контролната макара (3) се задейства чрез мокри щифтови соленоиди (2). Силата на соленоидите (2) действа чрез буталото (5) върху контролната макара (3) и изтласква това от неутралното му положение до необходимата крайна позиция. Това дава свободен поток от P до A и B до T или P до B и A до T.

Когато соленоидът (2) се дезактивира, контролната макара (3) се връща в неутралното си положение с помощта на връщащите пружини (4).

Незадължително отмяна на ръката (6) позволява движение на контролната макара (3), без да се захранва с соленоида.

Структурна диаграма на WE 6 61B
