Как работи клапанът за контрол на хидравличния поток?

Хидравличните системи са гръбнакът на безброй промишлени приложения, от строително оборудване и производствени машини до аерокосмическите системи и автомобилни компоненти. В основата на тези системи се крие критичен компонент, който определя производителността, ефективността и прецизността: клапанът за контрол на хидравличния поток. Разбирането как работят тези клапани е от съществено значение за всеки, който участва в дизайна, поддръжката или експлоатацията на хидравличната система.

Какво е aХидравличен клапан за контрол на потока?

Хидравличният клапан за контрол на потока е прецизно проектирано устройство, предназначено да регулира скоростта на потока на хидравличната течност в рамките на система. За разлика от простите клапани за изключване, клапаните за контрол на потока осигуряват променливо ограничение към потока на течността, което позволява на операторите да прецизират скоростта и силата на хидравличните задвижвания като цилиндри и двигатели. Тези клапани по същество действат като "дросела" на хидравличните системи, като контролират колко бързи или бавни хидравлични компоненти работят.

Основната функция на тези клапани се простира извън простото регулиране на потока. Те поддържат постоянни характеристики при различни условия на натоварване, компенсират колебанията на налягането и осигуряват гладко, контролирано движение на хидравлични машини. Това ниво на контрол е от решаващо значение в приложенията, при които прецизното време, регулирането на скоростта и плавната работа са от първостепенно значение.

Основни принципи на работа

Основният принцип зад хидравличните клапани за контрол на потока се върти около контролираното ограничаване на потока на течността. Когато хидравличната течност срещне ограничение в пътя си, скоростта на потока намалява, докато налягането се натрупва нагоре по течението на ограничението. Чрез промяна на размера на това ограничение, клапаните за контрол на потока могат точно да модулират скоростта на потока.

Повечето клапани за контрол на потока работят на принципа на отвора, където течността преминава през калибриран отвор. Тъй като размерът на отварянето се променя, така се прави и дебитът. Връзката между размера на отвора, разликата в налягането и скоростта на потока следва установените хидравлични принципи, което позволява предвидимо и повтарящо се контрол.

Вътрешният механизъм на клапана обикновено се състои от подвижен елемент - като макара, игла или попче - който може да бъде позициониран за създаване на променливо ограничение. Този елемент се задейства чрез различни средства, включително ръчна настройка, пружинно натоварване или електронно управление, в зависимост от дизайна на клапана и изискванията за приложение.

Видове хидравлични клапани за контрол на потока

Игли клапани

Иглените клапани представляват най -простата форма на контрол на потока, включваща конусна игла, която се движи и излиза от точно обработена седалка. Тъй като иглата се регулира, тя променя ефективната площ на потока, осигурявайки фин контрол върху дебита. Тези клапани се отличават в приложения, изискващи прецизна, ръчна регулиране и обикновено се намират в приложения с инструменти и нисък поток.

Дизайнът на иглата позволява изключително фино регулиране на потока, което го прави идеален за целите на калибрирането и ситуациите, при които малките промени в дебита могат значително да повлияят на работата на системата. Те обаче обикновено изискват ръчна настройка и може да не са подходящи за приложения, изискващи чести промени в скоростта на потока.

Клапани на дросела

Дроселните клапани, известни още като вентили с фиксиран отвор, използват просто ограничение за контрол на потока. Макар и основни в дизайна, те са високоефективни в много приложения. Тези клапани могат да бъдат ръчно регулируеми или фиксирани, в зависимост от изискванията на приложението. Основното ограничение на основните клапани на дросела е, че дебитът варира в зависимост от разликата в налягането през клапана.

Дизайнът на напредналите клапани на дросела включва механизми за компенсиране на налягането за поддържане на постоянни дебити, въпреки измененията в налягането. Тази функция ги прави подходящи за приложения, при които условията на натоварване се променят, но се изисква постоянна скорост на задвижването.

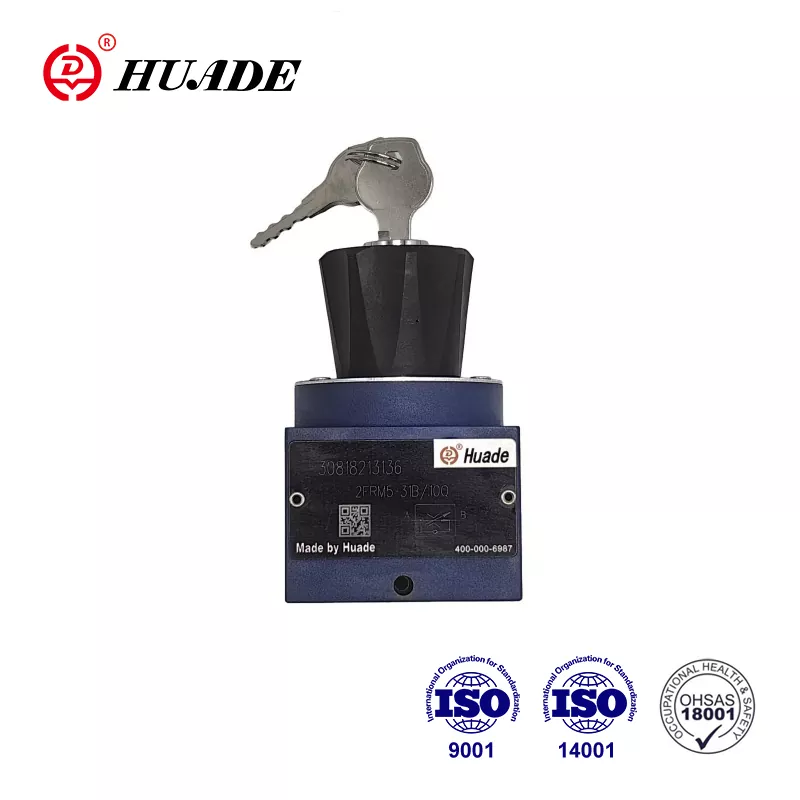

Клапани за контрол на потока на налягането

Тези сложни клапани представляват значителен напредък в технологията за контрол на потока. Те поддържат постоянни дебити, независимо от вариациите на налягането в клапана, в рамките на техния работен диапазон. Това се постига чрез механизъм за компенсиране на вътрешно налягане, който автоматично настройва размера на отвора въз основа на разликата в налягането.

Конструкцията, компенсирана на налягането, обикновено включва пружинен натоварен компенсатор, която отговаря на промените в налягането. Когато налягането надолу по веригата се увеличи, компенсаторът автоматично отваря отвора по -широк, за да поддържа постоянен поток. Обратно, когато налягането надолу по веригата намалява, отворът е ограничен, за да се предотврати увеличаването на потока.

Пропорционални клапани за контрол на потока

Пропорционалните клапани за контрол на потока използват електронни контролни сигнали, за да модулират скоростите на потока. Тези клапани преобразуват електрически входни сигнали - типично напрежение или ток - в пропорционален изход на потока. Те предлагат точни възможности за дистанционно управление и могат лесно да бъдат интегрирани в автоматизирани системи.

Електронното управление позволява динамично регулиране на потока въз основа на обратната връзка на системата, което позволява усъвършенствани стратегии за управление като контрол на потока със затворен контур, програмирани профили на потока и интеграция с компютърни системи за управление.

Ключови компоненти и техните функции

Вътрешната конструкция на хидравличните клапани за контрол на потока варира по вид, но няколко ключови компонента са често срещани в различните дизайни. Корпусът на клапата се помещава всички вътрешни компоненти и осигурява входящи и изходни портове за връзка с течности. Той трябва да издържа на налягането в системата, като същевременно осигурява прецизни пасажи от вътрешния поток.

Контролният елемент - независимо от иглата, макарата или попката - създава променливото ограничение, което контролира потока. Този компонент трябва да бъде прецизно произведен, за да се осигури гладко, точен контрол на потока през работния обхват на клапана. Механизмът за задействане позиционира контролния елемент и може да бъде ръчен, пружинен или електронно контролиран.

Уплътнителните елементи предотвратяват вътрешното и външното изтичане, осигурявайки ефективна работа и надеждност на системата. Тези уплътнения трябва да издържат на изискванията за съвместимост на хидравличната течност, циклите на налягането и изменението на температурата през целия живот на клапана.

В клапаните, компенсирани с налягането, компенсаторът автоматично настройва ефективния размер на отвора въз основа на условията на налягане. Това обикновено включва пасажи за компенсатор, пружина и свързани с потока, които позволяват функцията на компенсация на налягането.

Съображения за инсталиране и приложение

Правилното инсталиране на хидравлични клапани за контрол на потока е от решаващо значение за оптимална производителност и дълголетие. Трябва да се наблюдава посоката на потока, тъй като повечето клапани са проектирани за еднопосочен поток. Клапанът трябва да бъде монтиран на достъпно място за регулиране и поддръжка, с адекватен просвет за връзки и обслужване.

Замърсяването на системата е основен враг на клапаните за контрол на потока, тъй като частиците могат да попречат на точните клирънс, необходими за точен контрол на потока. Подходящата филтрация нагоре по течението на контролните клапани на потока е от съществено значение, като оценките на филтъра обикновено се определят от производителя на клапана.

Температурните съображения също са важни, тъй като вискозитетът на хидравличната течност се променя с температурата, което влияе върху характеристиките на потока. Някои приложения могат да изискват компенсация на температурата или избор на клапани, проектирани за специфичния температурен диапазон.

Контролните клапани на потока намират приложения в множество индустрии и системи. В мобилната хидравлика те контролират скоростта на оръжията на багерите, движенията на крана и позиционирането на селскостопанското прилагане. Промишлените приложения включват контролиране на скоростта на подаване в производствените процеси, системите за позициониране и оборудването за обработка на материали.

Поддръжка и отстраняване на неизправности

Редовната поддръжка гарантира надеждна работа и удължава живота на клапана. Това включва периодична проверка на външни компоненти, проверка на механизмите за регулиране и мониторинг на нивата на замърсяване на системата. Вътрешната поддръжка обикновено включва подмяна на уплътнение и проверка на контролни елементи за износване или повреда.

Общите проблеми с отстраняването на неизправности включват нестабилен контрол на потока, което може да показва замърсяване или износени контролни елементи и невъзможност за постигане на желани дебити, което може да подскаже вътрешно повреда или неправилно оразмеряване на клапана. Разбирането на тези режими на отказ помага на персонала за поддръжка бързо да диагностицира и разреши проблеми.
