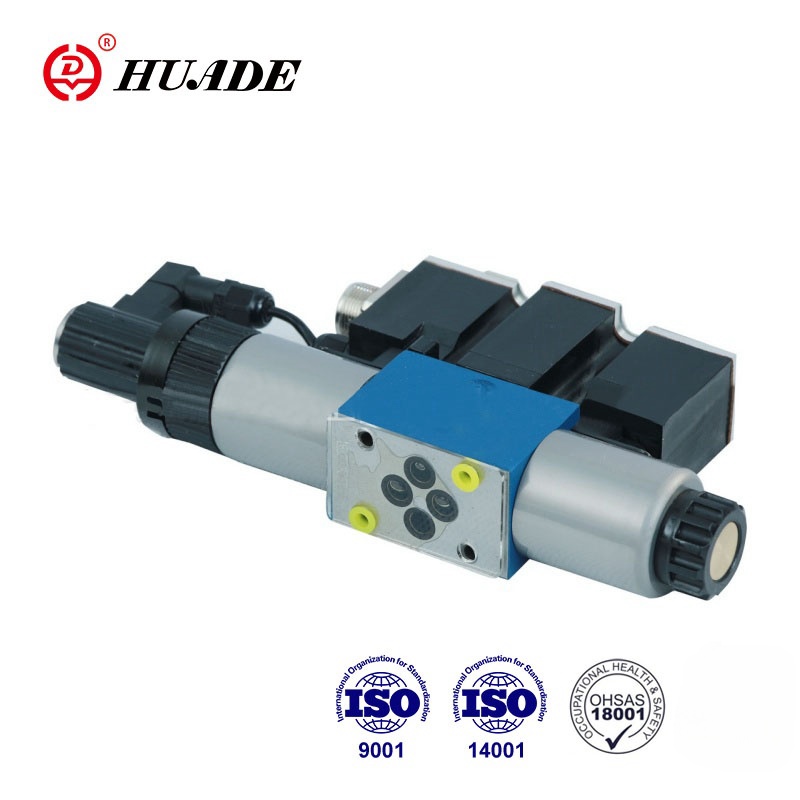

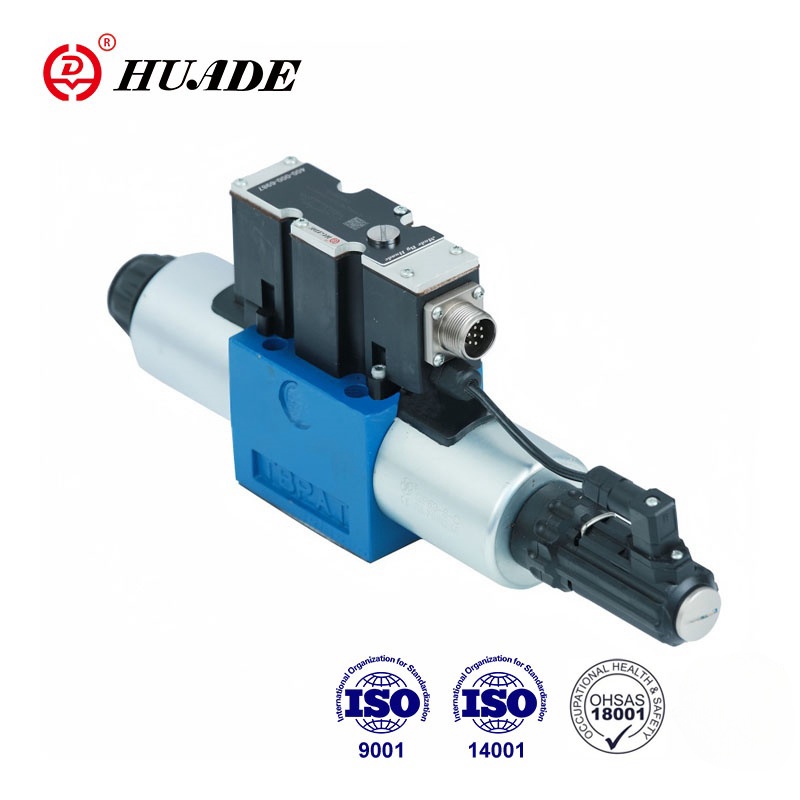

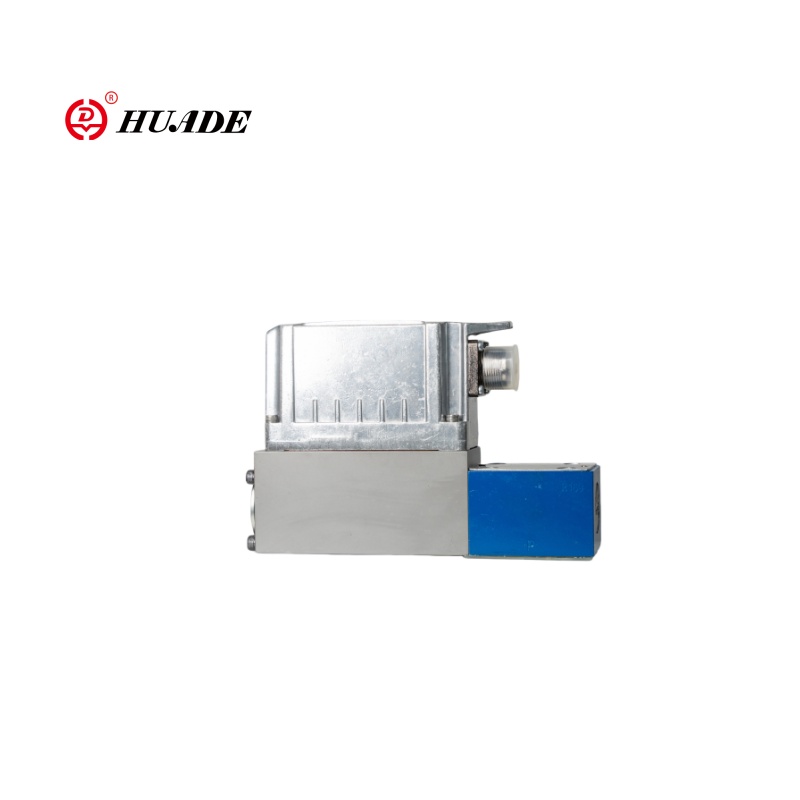

Този клапан 4WREE-2X е пропорционален насочващ клапан с директно действие, управляван от пропорционален соленоид за управление на потока и посоката на потока на хидравличната течност. Управлението на електромагнита се осъществява чрез вградения усилвател. Производителността на продукта е съвместима със серията 4WREE-2X на Rexroth.
| Хидравлични | |||
| Размер | 6 | 10 | |
| Работно налягане | Портове A、P、B | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Номинален поток Qvnom при △ P=1MPa(L/min) | 8、16、32 | 25, 50, 75 | |
| Макс. допустим поток (L/min) | 80 | 180 | |
| Степен на замърсяване (μm) | ≤20 (препоръчва се 10) | ||
| Хистерезис (%) | ≤0,1 | ||
| Обхват на обръщане (%) | ≤0,05 | ||
| Чувствителност на реакцията (%) | ≤0,05 | ||
| Течност под налягане | Минерални масла, фосфатен естер | ||
| Диапазон на вискозитет mm2/S | 20 до 380 | ||
| Температурен диапазон на околната среда (℃) | 4WRE | -20 до +70 | |
| 4WREE | -20 до +50 | ||
| Тегло (кг) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Електрически (интегрирана електроника) | |||
| Размер | 6 | 10 | |
| Тип доставка | DC | DC | |
| Номинално напрежение (V) | 24 | ||
| Номинален ток на соленоида (A) | 2.5 | ||
| Съпротивление на соленоидната бобина (Ω) | Съпротивление на бобината при 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Задължение | 100% | ||
| Максимална температура на намотката (℃) | до 150 | ||
| Изолация по DIN40050 | IP65 | ||
| Технически данни на свързания усилвател | |||
| Свързан усилвател | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Захранващо напрежение | Номинално напрежение VDC | 24 | |
| Долна гранична стойност V | 19.4 | ||
| Горна гранична стойност V | 35 | ||
| Мощност на усилвателя | Имакс А | <2 | |
| Импулсен ток А | 3 | ||
Характеристики:
▶Пропорционален насочващ вентил с директно управление за управление на посоката и големината на потока
▶За монтаж на подложка
▶Електрическа обратна връзка за позицията
▶Центрирана с пружина контролна макара
▶Тип 4WREE, интегрирана вентилна електроника с интерфейс A1 или F1
▶Задействането е чрез пропорционални соленоиди с централна резба и подвижна намотка
▶Вентил и електронно управление от един източник
Приложение:
Пропорционален вентил 4WREE-2X може да се използва в различни области като металорежещи машини, лека промишленост, металургия, минно дело, космическа промишленост и др.
Пропорционалните насочващи вентили 4/2 и 4/3 са директно управлявани компоненти на конструкция за монтиране на монтажна плоча.
Те се управляват от пропорционални соленоиди с централна резба и подвижна намотка. Соленоидите се управляват по избор от интегрирана управляваща електроника.
Функционално описание:
При изключени електромагнити (5 и 6) управляващата макара (2) се държи в централна позиция от пружините за натиск (3 и 4)
Директно действие на управляващата макара (2) чрез захранване на един от пропорционалните соленоиди, напр. управление на соленоид "b" (6)
→Движение на контролната макара (2) наляво пропорционално на електрическия входен сигнал
→Връзка от P към A и B към T чрез напречни сечения, подобни на отвор, с прогресивни характеристики на потока
Изключване на соленоида (6)
→Контролната макара (2) се връща в централна позиция чрез натискната пружина (3)
HD-4WREE...A-2X
В изключено състояние макарата (2) се държи в механична централна позиция от възвратните пружини на соленоида. Това за символа на макарата "V" не се отнася до централната позиция на хидравликата! Когато веригата за управление на затворения контур на електрическия клапан е затворена, макарата се позиционира в хидравлична централна позиция.
Дизайн:
Клапанът се състои основно от:
•Корпус (1) с монтажна повърхност
• Контролна макара (2) с компресионни пружини (3 и 4)
• Соленоиди (5 и 6) с централна резба
• Позиционен трансдюсер (7)
• Допълнителна интегрирана управляваща електроника (8)
• Механичната настройка на нулевата точка (9) е достъпна чрез Pg 13.5, а електрическата нулева точка е достъпна чрез Pg 7(10) (тип 4WREE)
Символ на пропорционален насочващ вентил 4WREE-2X
